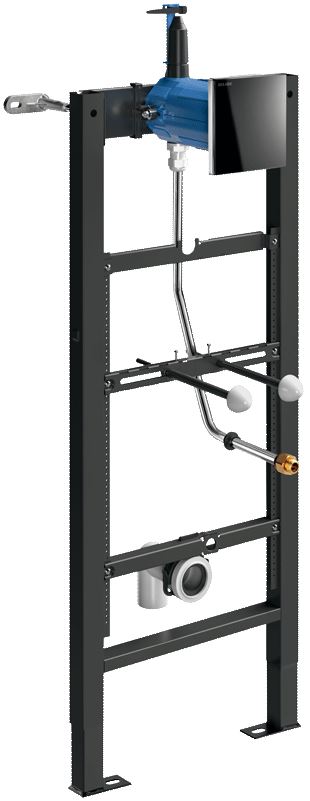

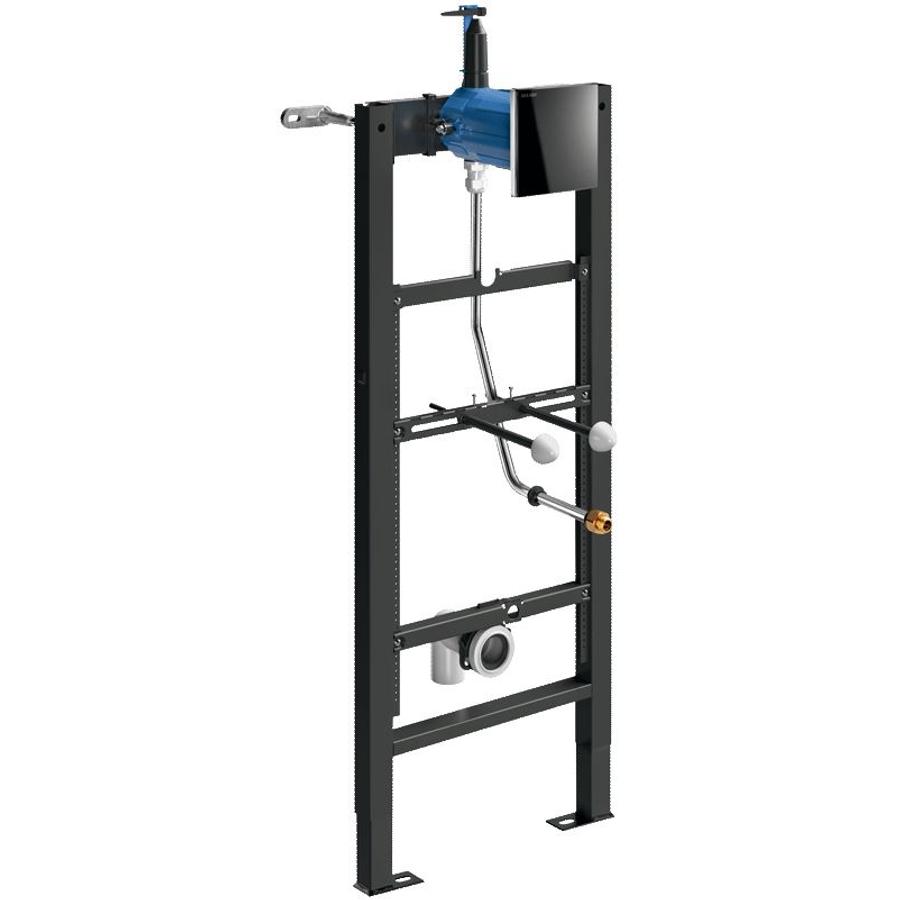

DELABIE TEMPOFIX 3 infra piszoár szerelőkeret, fekete vitrokerámia üveg előlap, hálózati, 1/2" öblítőfejes piszoárokhoz

365.970 Ft + ÁFA ( 464.782 Ft )
Menny.:db
Cikkszám: DEL543000D-DEL430030
Gyártó: DELABIE
Elérhetőség: Rendelhető
Átlagos értékelés: Nem értékelt
Infra DELABIE TEMPOFIX 3 piszoár öblítő szerelőkeret fekete vitrokerámia üveg előlap, hálózati, 1/2” flexicsöves bekötésű öblítőfejes piszoárhoz. DEL543000D-DEL430030

Leírás és Paraméterek

DELABIE TEMPOMATIC 4 automata piszoár öblítő rendszer leírása:


A TEMPOMATIC 4 öblítőszelep egy rendkívül víztakarékos megoldás a közösségi mosdók vizeldéi számára. Használatával minimálisra csökkenthető a pazarlás és ezáltal az üzemeltetési költség.

A piszoár öblítő tökéletes a nagy forgalmú mosdók számára, mivel rendelkezik egy úgynevezett "High-frequency mode" paraméterrel. Ez azt jelenti, hogy ha az utolsó használatot követő 30 másodpercen belül új felhasználó lép be a detekciós zónába, akkor a termék nem öblíti le a teljes vízmennyiséget, csak annak 1/3-át.

Ez a funkció nagyon hasznos például egy sportrendezvény félidejében, vagy egy bevásárlóközpontban.

Ha a mosdó hosszabb ideig nincs használatban, akkor az öblítőszelep, az utolsó öblítést követő 24 órával, automatikusan leöblíti magát. Ennek köszönhetően a szifon nem szárad ki és nem érkeznek vissza a kellemetlen szagok a csatornából.

A remek minőségű TEMPOMATIC 4 öblítőszelepre a gyártó 10 év garanciát vállal, mely a gyártási hibákra terjed ki.

Termék adatok
Termék jellegepiszoár szerelőkeret öblítőszeleppel
Rendszer típusaDELABIE TEMPOMATIC 4 automata piszoár öblítő
Felhasználási területSportlétesítmények
Oktatási intézmények
Uszodák
Élelmiszeripar
Közösségi vizesblokkok, közületi mosdók
Intézmények
Vendéglátó egységek
Egészségügy
Irodák
Üzemi higiénia
Kifejezetten nagy forgalmú közösségi helyiségekbe
Garancia10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes

Anyaghasználat
Anyagacél
vandálbiztos, nagy keménységű vitrokerámia üveg
Borításfekete

Működési jellemzők
MűködtetésBi-Stable elekronikus solenoid szeleppel, amely energia és víztakarékos, megakadályozza a víz stagnálását a rendszerben, az áramellátás megszűnése esetén automatikusan lezár
önelzáró
ütésálló és vandálbiztos infravörös jelenlét érzékelő
automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
Vízátfolyásgyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között
Üzemi nyomástartományajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
Tápellátás230V, hálózati
a készülékhez szükséges transzformátor tartozék

Kialakítás
Kifolyás1/2"-os flexibilis piszoár öblítő bekötő csővel
Kialakításvandálbiztos
víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
higiénikus
ergonomikus
145x145 mm előlap méret
ExtraStopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését
Gyakori használat funkció: rövidített öblítés közvetlenül a használat után, majd hosszabban tartó öblítés az utolsó használatot követően
indítás késleltető rendszer - az érzékelést követően nem lép működésbe azonnal az automatika, csak huzamosabb idejű használatot követően
vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
Tartozékokvízmentesen záró szerelődoboz
a termék tartalmazza a piszoár öblítő bekötőcsövet

Szerelési adatok
Rögzítésbeépített
rejtett csavarozással
lopásbiztos rögzítés
padlóhoz és hátsó falhoz rögzítendő
100 - 280 mm szélesség között állítható rögzítési távolság
13 - 120 mm
Vízbekötés1/2 coll
VízelvezetésD = 50 mm
SzerelésA termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása károsíthatja a terméket és garanciavesztéssel jár
előreszerelve csomagolt
legalább 90 mm vastag, kizárólag teherhordó falhoz rögzíthető
a teherhordó fal és a szerelőkeret közötti távolság 160 mm és 220 mm között állítható
a beburkolt előtétfal vastagsága 13 - 110 mm között lehet
DELABIE TEMPOMATIC 4 infra piszoár öblítő szerelése, DELABIE TEMPOFIX 3 szerelőkeretre
KarbantartásA szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.

Szabványok, engedélyek
SzabványNF D12-208
CE
2014/30/EU - Elektromágneses kompatibilitás
2014/35/EU - Alacsony feszültség irányelv
EN 55014-1:2016 - Harmonizált szabvány
EN 61000-3-2:2014 - Harmonizált szabvány
EN 61000-3-3:2013 - Harmonizált szabvány
EN 55014-2:2015 - Harmonizált szabvány
EN 60335-1:2012+A11:2014 - Harmonizált szabvány

Dimenziók, méretek
Szélesség430 mm
Magassága szerelőkeret magassága +- 200 mm-t állítható, azaz 400 mm-nyi tartományban változtatható
985 - 1385 mm
Mélység160-220 mm

Logisztikai részletek
Kiszerelés1 db
Származási helyFranciaország
VTSZ84818019

Szerelés:


A DELABIE TEMPOFIX 3 szerelésének első lépése a szerelőkeret magasságának beállítása, majd a keret stabilizálása a hátsó falhoz és a padlóhoz. Ehhez 10-es fúrószár használata szükséges.

A stabilizáló csavarok rögzítése 13-as kulccsal történik, fontos hogy megfelelő erősséggel legyenek a csavarok meghúzva. Ezután lehet a csatorna csatlakozót felpattintani a helyére.

A következő lépés, hogy beállítjuk a rögzítőszárak távolságát a piszoár ezen méretei szerint, Majd levesszük a bekötőcső tartókonzolját, amelyet majd a bekötőcső rögzítésekor szükséges használni.

Az öblítőszelep box csatlakozóit kell felhelyezni ezután, majd ennek segítségével rögzíteni az eszközt a szerelőkeret felső részén kialakított pontokba. Ha ez megvan, akkor csatlakoztassuk be a bekötőcsövet is, amelyet megfelelő erővel szükséges összekapcsolni az öblítőszeleppel. Öblítőfejes piszoárok esetében a bekötőcső konzolnak nincs szerepe.

Ezután csatlakozassuk be a bejövő víz ágát. A csőátmérőnek megfelelően a bekötő csatlakozót szélesebbre lehet vágni, ha szükséges. Amennyiben hálózati bekötésű az öblítőszelepünk, akkor a csatlakozó kábelt szükséges kivezetni a boxból. A védőkartont pedig helyezzük fel a boxra.

A szerelőkeret köré, ekkor lehet feltenni a rögzítőprofilt, majd leburkolni. Ekkor szükséges a megfelelő pontokon átvezetni azon részeit a terméknek, mely a rögzítéshez, öblítéshez és csatornához nélkülözhetetlen. Tehát a Box nyílását, a rögzítő szárakat, a bekötőcsövet és a csatorna nyílását.

Ezután szükséges az öblítőszelep átöblítése, melyet a zárószelep elfordításával tudunk megtenni, a kiáramló vizet egy arrra alkalmas edénybe gyűjtsük.

A következő lépés, hogy a bekötőcsövet és a Boxot méretre vágjuk, a Box esetében ehhez a rögzítőgyűrű felhelyezése szükséges, mivel a gyűrűre szükség van az előlap rögzítésénél.

A rögzítőgyűrűnél figyeljünk oda arra, hogy kellőképpen össze legyen pattintva.

Az előlap csatlakoztatása következik, a termék előre beállítva érkezik, így nincs szükség az elektronika külön paraméterezésére. A mágnesszelepet is ekkor kell beszerelni, amelynél nagyon fontos, hogy az elzárókupak ne maradjon a dobozban, hiszen ez biztosítja a piszoár esetében az elektronikus elzárást.

Szerelődoboz vízmentesen záró BOX
Anyag vitrokerámia üveg
Rendszer típusa - csapok, öblítőszelepek TEMPOMATIC 4
Borítás fekete
Működtetés automata
Tápellátás hálózati
Vízbekötés 1/2" öblítőfejes
