Leírás és Paraméterek
DELABIE direkt öblítésű WC öblítőszelep rendszer leírása:
Direkt öblítés
A direkt bekötésű öblítő rendszer szemben a hagyományos tartályos öblítéssel innovatív megoldást biztosít hosszú távra a nagy forgalmú közösségi mosdók számára.
Előnyei:
- Az öblítés hatékony, mivel közvetlenül a vízhálózatra van kötve, a hálózati nyomást kihasználva határozottan erőteljesebb öblítést tesz lehetővé, mint a hagyományos tartályos megoldás.*
- Gyors - azonnal rendelkezésre áll, hiszen nincs újratöltődés, így nincs várakozási idő sem, ami kifejezetten előnyös a folyamatos, intenzív használat esetén.
- Víztakarékos, ugyanis a vízátfolyás állítható. A kétmennyiségű öblítés alapbeállítása 3L/6L / öblítés, mely akár 2L/4L / öblítés volumenre is csökkenthető. Nemcsak költséghatékony, de környezettudatos üzemeltetést biztosít.
- Minimális szervizigény jellemzi vízkőtaszító kialakításának köszönhetően, hiszen itt nem áll fenn a veszélye a tartály alján lerakódó vízkőnek, ami a záró mechanizmust akadályozva idézheti elő a folyamatos víz szivárgást, mint a tartályos öblítő rendszerek esetében.
- Az öblítőszelep élettartama hosszú, minimum 500,000 ciklus.
- Karbantartása egyszerű, az időszakos szervizek esetén könnyen hozzáférhető helyen van a mechanizmus.
- Higiénikus, hiszen nincs pangó víz, amiben elszaporodhatnak a baktériumok, mint az öblítőtartály esetében.
- Vandálbiztos, ütésálló kialakítás, ezenkívül rejtett rögzítés gondoskodik a biztonságos használatról és a vandalizmus kiküszöböléséről.
- Könnyen és kényelmesen használható minden korosztály számára.
- Csendes, nagyon minimális zajszinttel üzemeltethető.
*Az épület csőhálózatának átmérője ismeretében a megfelelő termékekkel kapcsolatban konzultáljon kollégánkkal.
Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

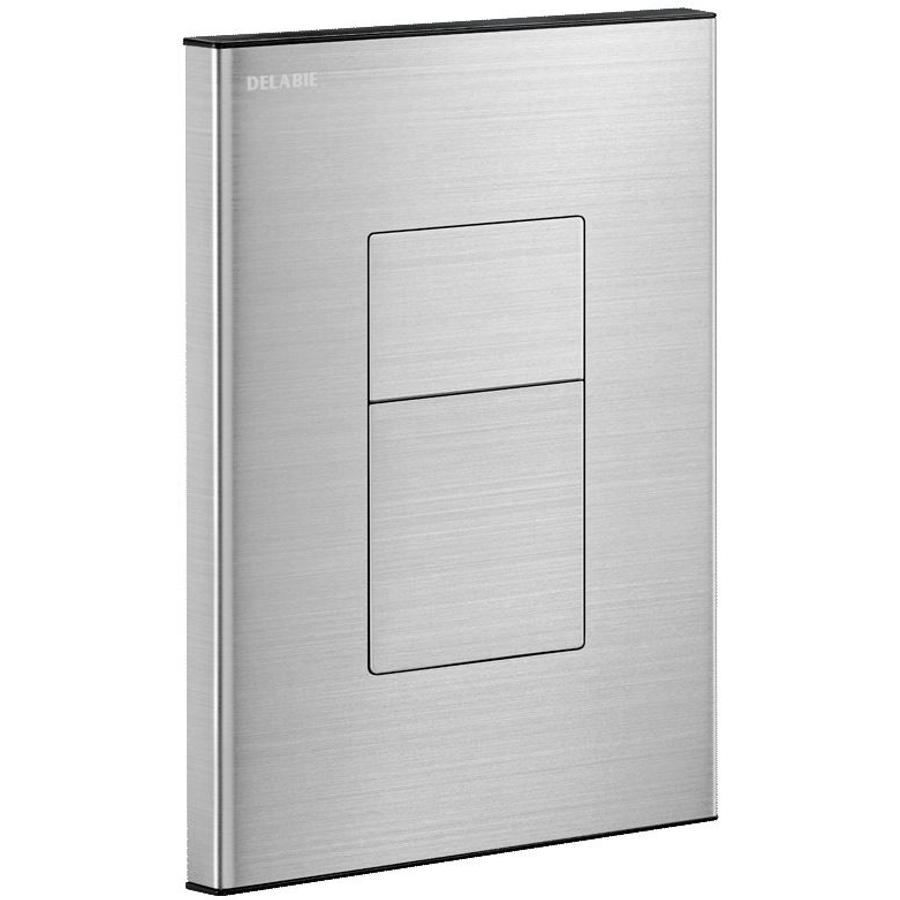

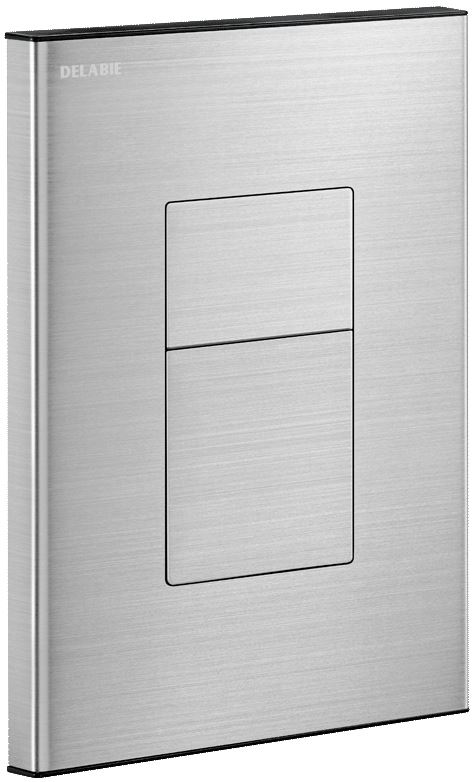

DEL763BOX-DEL763000 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE direkt öblítésű WC öblítőszelep |
| Termék jellege | WC öblítőszelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Oktatási intézmények Élelmiszeripar Közösségi vizesblokkok, közületi mosdók Intézmények Vendéglátó egységek |
Anyaghasználat
| Acél minősége | AISI 304 - bakteriosztatikus |
| Anyag | sárgaréz rozsdamentes acél |
| Borítás | selyem matt |
Működési jellemzők
| Működtetés | blokkolásgátlós nyomógombbal - a víz a nyomógomb elengedése után kezd csak el folyni Soft Touch könnyített nyomógombos működtetés (min. 2 kg) önelzáró |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás kétmennyiségű öblítőrendszer - gyári beállítás 3L/6L, mely csökkenthető 2L/4L kis és nagy öblítés értékre 1 liter / mp |
Kialakítás
| Extra | Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét vákuum megszakító szelep, mely megakadályozza az öblítővíz visszaáramlását az ivóvíz hálózatba alacsony zajszint, halk működtetés tengervízzel és szürkevízzel is működik - a rendeltetésszerű használathoz a szelep elé megfelelő előszűrő beépítése szükséges vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól |
| Kialakítás | könnyen tisztítható ergonomikus víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus 162x210 mm előlap méret |
| Kifolyás | 26/32 mm |
| Tartozékok | vízmentesen záró szerelődoboz beépített visszafolyásgátló szelep |
Szerelési adatok
| Vízbekötés | F3/4 coll |
| Rögzítés | beépített hernyócsavarral rejtett csavarozással |
| Karbantartás | Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
| Szerelés | A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok. A TEMPOFLUX 3 beépített nyomógombos WC-öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 93 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges. |
Szabványok, engedélyek
| Szabvány | EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep. |
Dimenziók, méretek
| Mélység | 93 - 190 mm |
| Méretek (SZxMAxMÉ) | 162.00 x 210.00 x 190.00 mm |
| Tömeg | 2.00 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818019 |
Tervezői segédlet, letölthető file-ok
2D műszaki rajz
DEL763BOX-DEL763000 DWG fájl letöltése3D műszaki modell
DEL763BOX-DEL763000 RFA fájl letöltése
DEL763BOX-DEL763000 IFC fájl letöltése| Blokkolásgátlós nyomógomb | igen |
| Nyomógomb | soft-touch |
| Öblítés | kétmennyiségű |
| Szerelődoboz | vízmentesen záró BOX |
| Anyag | rozsdamentes acél |
| Rendszer típusa - csapok, öblítőszelepek | TEMPOFLUX 3 |
| Borítás | selyem matt |
| Működtetés | nyomógombos |
| Rögzítés | beépített |
