Leírás és Paraméterek

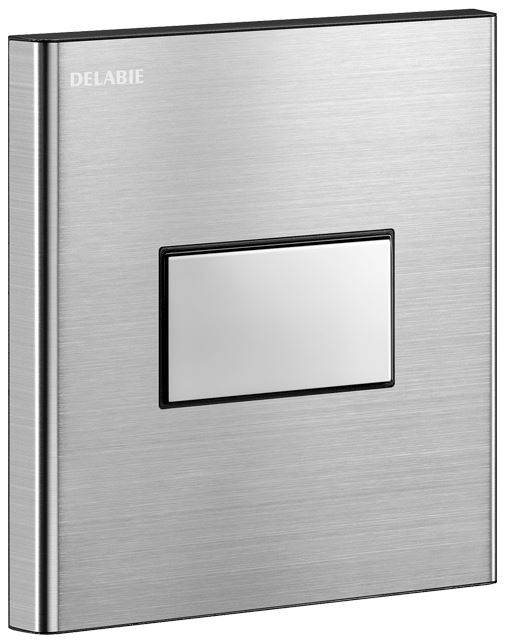

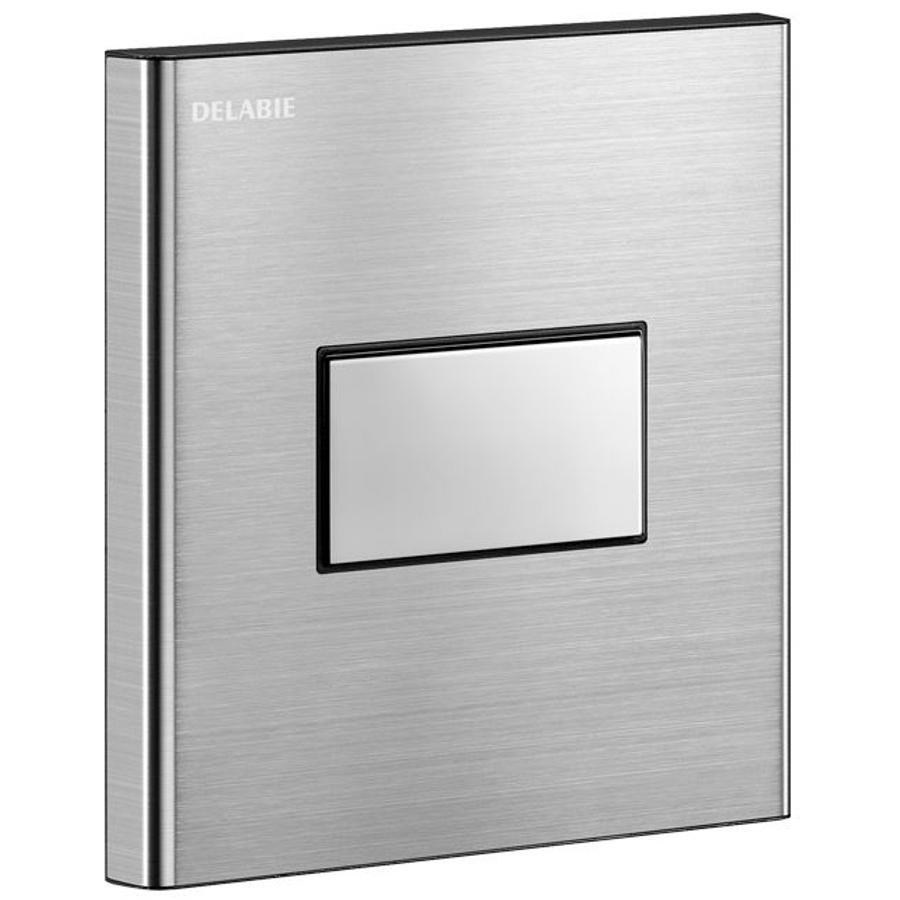

DELABIE TEMPOFLUX időzített nyomógombos piszoár öblítőszelep rendszer leírása:
A TEMPOFLUX piszoár öblítő egy rendkívül ízléses megjelenésű öblítőszelep, mely könnyített nyomógombos működtetésű.
Ennek előnye, hogy 2 kg-os nyomáserő is elegendő ahhoz, hogy a szelepet működésbe hozzuk, ezáltal gyermekek és idősek is egyaránt egyszerűen tudják használni.
Az öblítőszelep önalzáró, 3 másodperces öblítési időre van beállítva. Az átfolyás értéke pedig állítható.
A szelep élettartama miatt alkalmas a legforgalmasabb közösségi mosdók számára is. A tesztelt öblítési ciklusszáma 500 000 használat.
Amennyiben olyan épületbe szeretnék felszerelni, ahol fontos a környezettudatos kialakítás és minősítés, ott a TEMPOFLUX maximális LEED és BREEAM kreditértékkel járulhat ehhez hozzá. Maga az öblítőszelep akár tengervízzel vagy szürkevízzel is üzemeltethető.
A kialakítása miatt a TEMPOFLUX abszolút vandálbiztos.
Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt
DEL778BOX-DEL778707 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE TEMPOFLUX időzített nyomógombos piszoár öblítőszelep |
| Termék jellege | piszoár öblítőszelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Sportlétesítmények Oktatási intézmények Közösségi vizesblokkok, közületi mosdók Intézmények Vendéglátó egységek Irodák Kifejezetten nagy forgalmú közösségi helyiségekbe |
Anyaghasználat
| Acél minősége | AISI 304 - bakteriosztatikus |
| Anyag | rozsdamentes acél |
| Borítás | selyem matt |
Működési jellemzők
| Működtetés | Soft Touch könnyített nyomógombos működtetés (min. 2 kg) önelzáró |
| Teljesítmény | minimum 500,000 használatra tesztelve |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | gyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között |
| Időzítés | 7 mp / öblítés |
Kialakítás
| Extra | Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét tengervízzel és szürkevízzel is működik - a rendeltetésszerű használathoz a szelep elé megfelelő előszűrő beépítése szükséges vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól |
| Kialakítás | szögletes forma vandálbiztos könnyen tisztítható ergonomikus víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus 145x145 mm előlap méret |
| Kifolyás | F1/2 coll |
| Tartozékok | beépített szűrők vízmentesen záró szerelődoboz a termék nem tartalmazza az öblítőcsövet és a csatlakozó idomokat |
Szerelési adatok
| Vízbekötés | F1/2 coll |
| Rögzítés | beépített rejtett csavarozással lopásbiztos rögzítés |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. |
| Szerelés | A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok. a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása károsíthatja a terméket és garanciavesztéssel jár a beburkolt előtétfal vastagsága 10 - 120 mm között lehet A TEMPOFLUX beépített nyomógombos piszoár öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 83 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges. |
Szabványok, engedélyek
| Szabvány | EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep. |
| BREEAM besorolás | 5 pont (kredit) - maximális |
| LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
| Mélység | 83 - 190 mm |
| Méretek (SZxMAxMÉ) | 145.00 x 145.00 x 190.00 mm |
| Tömeg | 2.00 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818019 |
Szerelés:
A TEMPOFLUX beépített, nyomógombos, vízzáró dobozos piszoár öblítőszelep a könnyűszerkezetes faltípushoz alkalamazható. Kialakításának köszönhetően, műszaki meghibásodás esetén sem ázik el a falszerkezet.
A termék két részből áll, a vízzáró boxból, illetve az öblítőszelep+mechanizmusból.
A termék beépítése előtt fontos megvizsgálni, hogy rendelkezésre áll-e a megfelelő falvastagság, amelybe a doboz beilleszthető. Ennek méretei az alábbiakban tekinthetők át.
A dobozba csatlakozó vízvezeték, amennyiben az átmérője kisebb mint 20 mm, akkor a gumiharangot nem szükséges szélesebbre vágni. Ennél nagyobb átmérőjű cső esetén pedig méretre vágható/szélesíthető.
Az öblítőszelep beköthető hagyományos és öblítőfejes piszoárokba, a megfelelő csatlakozó idommal. A bekötés során fontos, hogy a bekötőcső kellőképpen összetoldásra kerüljön. Illetve, hogy a méretre vágás során ne legyen túl rövid.
A következő lépésként öblítsük át a vízhálózatot, hogy távozhassanak a szennyeződések.
Ezután szükséges feltenni rögzítőgyűrűt, majd a doboz kiálló részét le lehet vágni.
Az öblítőszelepet a következő lépésként kell behelyezni, ügyelve arra, hogy a kupak is beszerlésre kerüljön, mivel ez felel az elzárásért.
Az előlapot ezután lehet felpattintani, majd rögzíteni csavarokkal. A nyomólapot a rögzítés előtt el kell távolítani, mert a működtetéshez szükséges toldót, majd szemből kell behelyezni.
A toldót szemből kell behelyezni, olyan formában kell méretre vágni, hogy ne legyen túl rövid. Ezután lehet visszapattintani az előlapot.
A nyomólap visszapattintásnál ügyeljünk a rugók helyes elhelyezésére, mely a toldó átellenes felére kerül.
DEL778BOX-DEL778707 DWG fájl letöltése| Blokkolásgátlós nyomógomb | nem |
| Nyomógomb | soft-touch |
| Szerelődoboz | vízmentesen záró BOX |
| Anyag | rozsdamentes acél |
| Rendszer típusa - csapok, öblítőszelepek | TEMPOFLUX |
| Borítás | selyem matt |
| Rögzítés | beépített |
