Leírás és Paraméterek
EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10.:
- Termékmegjelölés - megfelelt
- Beazonosíthatóság - megfelelt
- Mérettulajdonságok - megfelelt
- Kémiai és higiéniai követelmények - megfelelt
- Elzáródás, vízzáróság - megfelelt
- Nyomástartósság - megfelelt
- Mechanikus terhelhetőség - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

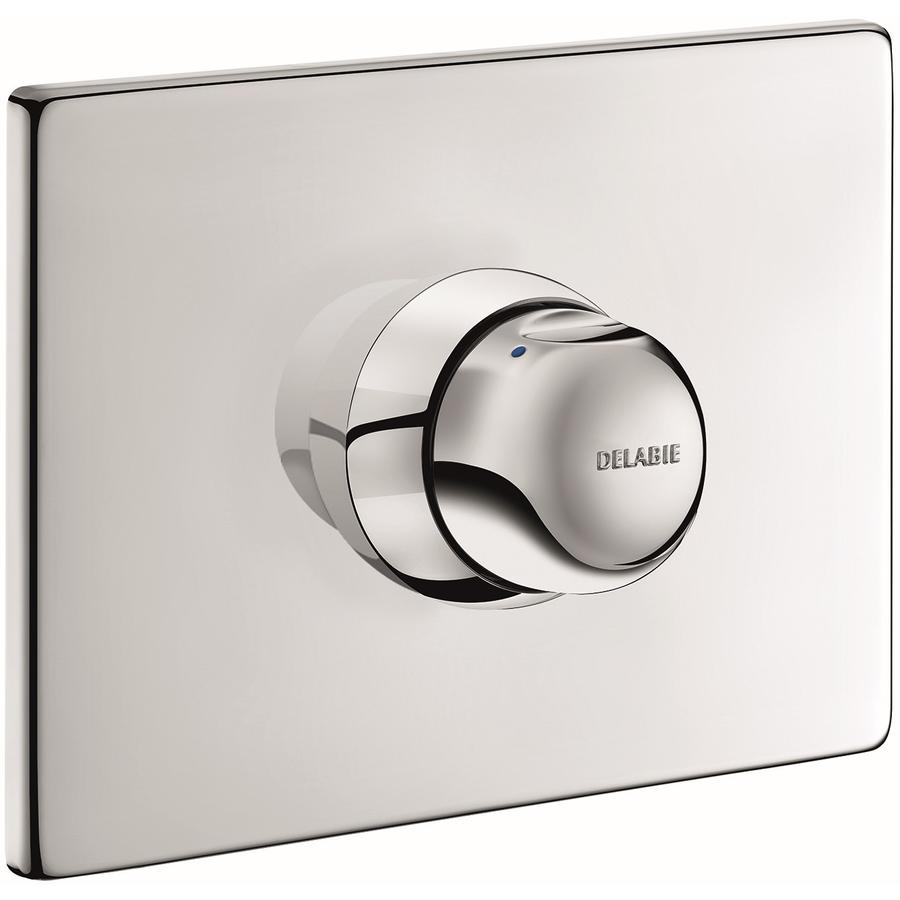

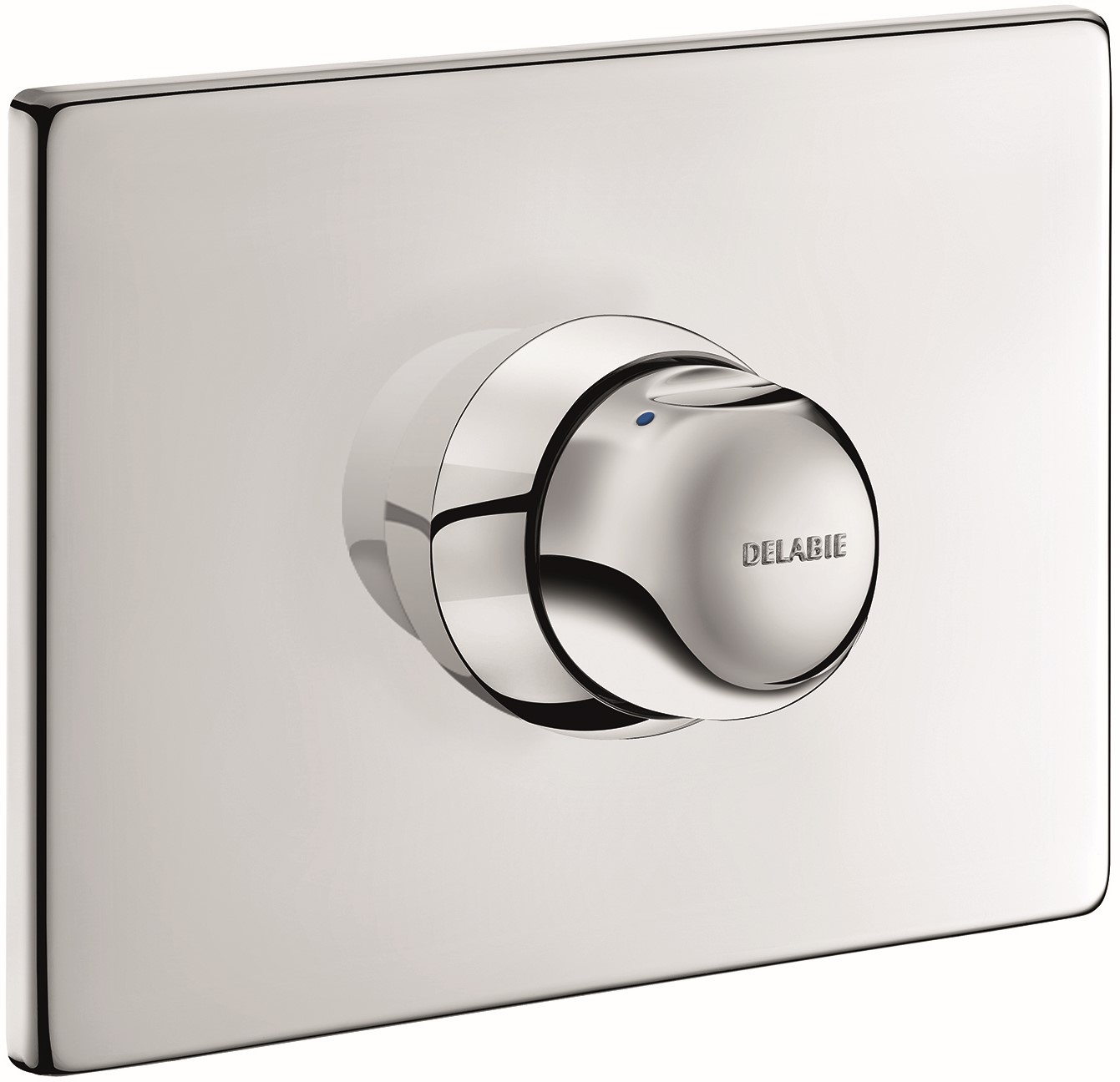

DEL790BOX-DEL790218 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE TEMPOMIX fejbenkeverős zuhanycsaptelepek |
| Termék jellege | zuhanycsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Sportlétesítmények Oktatási intézmények Uszodák Élelmiszeripar Egészségügy Üzemi higiénia |
Anyaghasználat
| Acél minősége | AISI 304 - bakteriosztatikus |
| Anyag | rozsdamentes acél |
| Borítás | fényes |
Működési jellemzők
| Működtetés | Soft Touch könnyített nyomógombos működtetés (min. 2 kg) önelzáró |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás 6 liter / perc |
| Időzítés | ~30 mp |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) |
Kialakítás
| Extra | vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól |
| Kialakítás | rozsdamentes acél előlappal szögletes forma vandálbiztos könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus fejbenkeverős 220x160 mm előlap méret |
| Kifolyás | 3/4 coll |
| Tartozékok | beépített szűrők és visszacsapó szelepek vízmentesen záró szerelődoboz |
Szerelési adatok
| Vízbekötés | M1/2 coll |
| Rögzítés | beépített rejtett csavarozással |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső. |
| Szerelés | A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok. a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár - A vízzáró szerelődobozos TEMPOMIX beépített, falon belüli zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 81 mm mélységbe kell besüllyeszteni, a beburkolt falsík 10 mm és 30 mm közötti vastagságának fenntartásával |
Szabványok, engedélyek
| Szabvány | EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10. |
Dimenziók, méretek
| Mélység | 90 - 110 mm |
| Méretek (SZxMAxMÉ) | 220.00 x 160.00 x 110.00 mm |
| Tömeg | 3.08 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok
2D műszaki rajz
DEL790BOX-DEL790218 DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL790BOX-DEL790218 RFA fájl letöltése
DEL790BOX-DEL790218 IFC fájl letöltése| Forrázásgátlás | korlátozás hőfok határolóval |
| Szerelődoboz | vízmentesen záró BOX |
| Rendszer típusa - csapok, öblítőszelepek | TEMPOMIX |
| Működtetés | nyomógombos |
| Rögzítés | beépített |
| Vízbekötés | hideg-meleg vízre |
