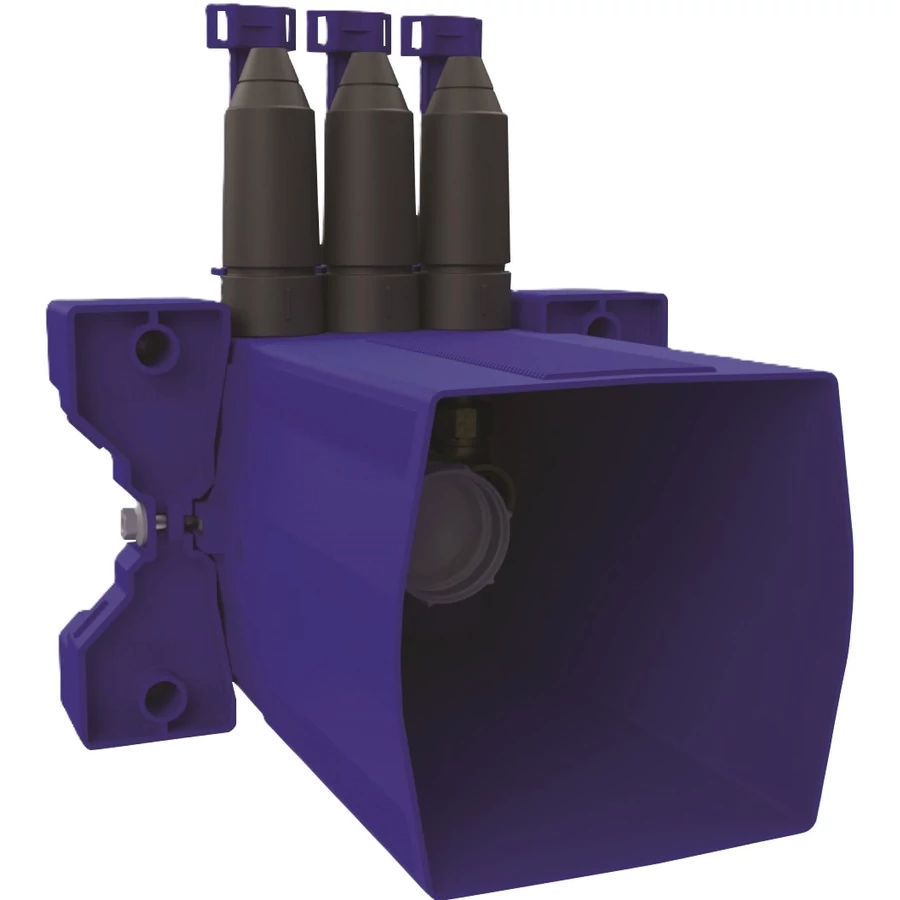

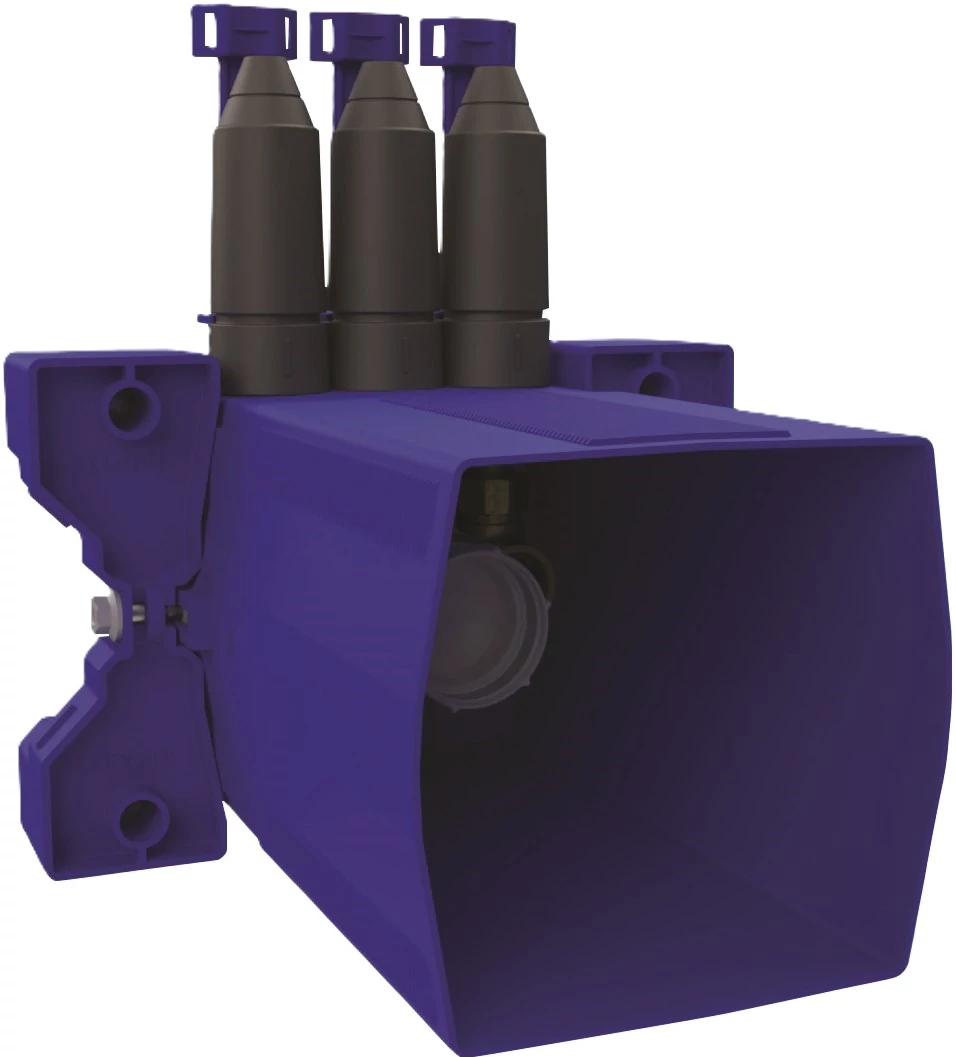

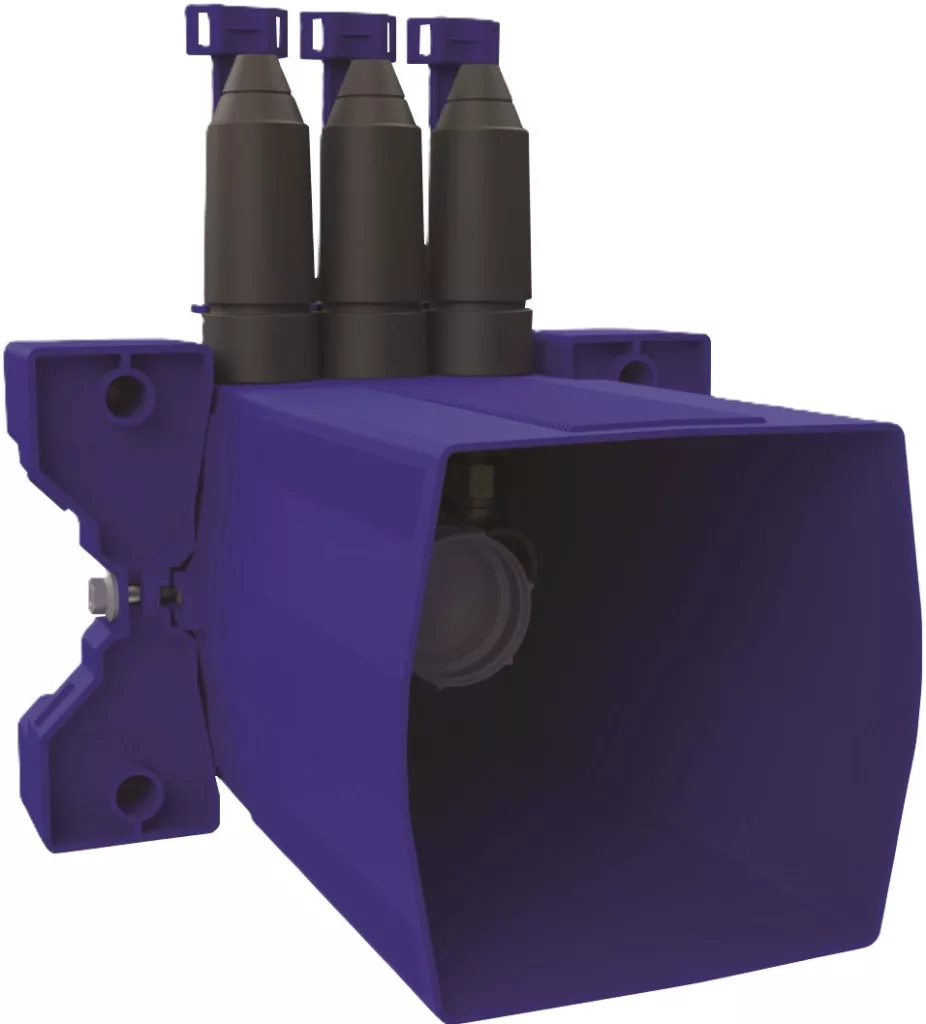

DELABIE beépített, vízzáró BOX termosztatikus, szekvenciális karos zuhanycsapokhoz, falon belüli felszálló kevert víz ágra, 10-120mm előtétfal, min. 83mm süllyesztés, kit 1/2
Kiegészítő termékek
Tervezői áttekintés

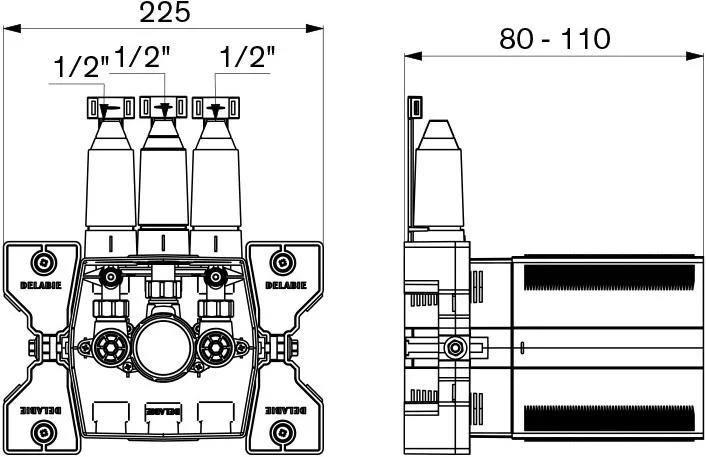

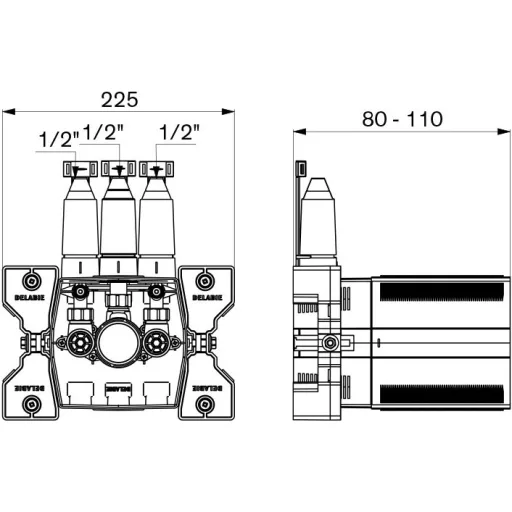

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Vízbekötés
- 1/2 coll
- függőleges; hideg-meleg vízre; felső
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Sportlétesítmények
- Oktatási intézmények
- Közösségi vizesblokkok, közületi mosdók
- Vendéglátó egységek
- Irodák
- Rendszer típusa
-
- DELABIE beépített, szekvenciális keverőkarral szerelt, forrázásgátlós zuhanycsaptelepek vízzáró BOX-os kialakítással
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
-
- kék
Működési jellemzők2 paraméter
- Működtetés
-
- szekvenciális hőmérsékletszabályozó karral, ami a teljes állítási tartományban egyenletes vízátfolyást biztosít
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
Kialakítás3 paraméter
- Kialakítás
-
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- visszacsapó szelepek nélküli kialakítás, mely megelőzi a visszafertőződés esélyét, ezáltal csökkenti a baktériumok elszaporodását - a hideg és a meleg víz ágak nem keveredhetnek össze a szelep zárt állapotában
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- vízzáró dobozos kialakítás - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- Tartozékok
-
- csavarok, rögzítőelemek tartozék
- beépített szűrők
- a zuhanycsaptelep előlapot külön kell megvásárolni
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- rögzítése lehetséges minden típusú falazatra - tömör falakra, aluprofilokra, panelokra
- Vízbekötés
-
- függőleges
- hideg-meleg vízre
- felső
- 1/2 coll
- Szerelés
-
- A beépített, termosztatikus DELABIE zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 83 mm mélységbe kell besüllyeszteni, a beburkolt csempesík 10mm és 120mm közötti vastagságának fenntartásával.
- A beépített, vízzáró BOX-os, szekvenciális keverőkarral szerelt, forrázásgátlós DELABIE zuhanycsaptelep szerelése - falon belüli felszálló kevert víz ág esetén
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818019
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 225 × 234 × 110 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A beépített, termosztatikus DELABIE zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 83 mm mélységbe kell besüllyeszteni, a beburkolt csempesík 10mm és 120mm közötti vastagságának fenntartásával.
2. lépés
A beépített, vízzáró BOX-os, szekvenciális keverőkarral szerelt, forrázásgátlós DELABIE zuhanycsaptelep szerelése - falon belüli felszálló kevert víz ág esetén
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
