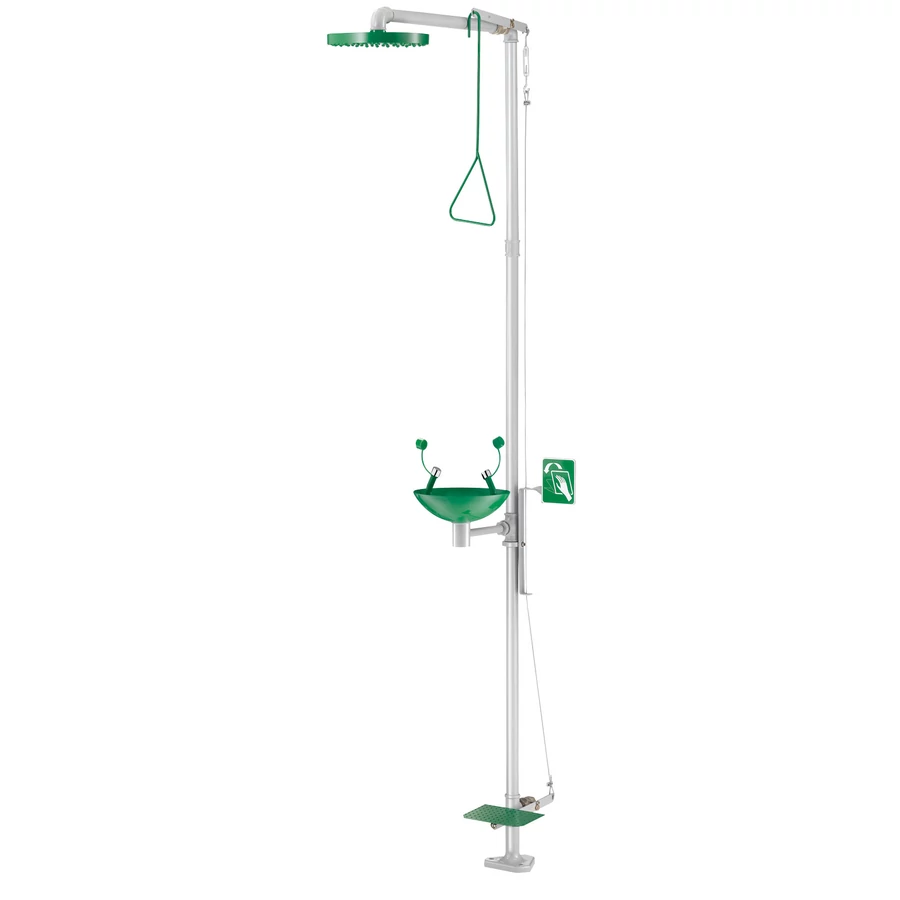

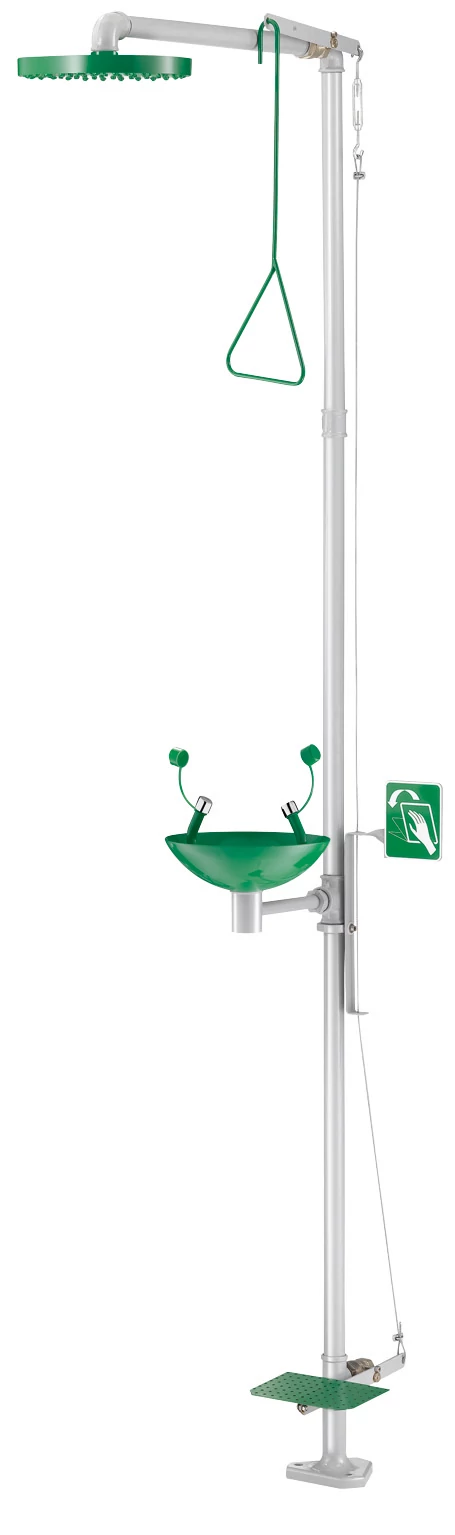

DELABIE kombinált szemmosó és vészzuhany egység epoxy bevonatú csőrendszerrel, tállal, zuhanyfejjel és kapcsolókkal, téliesíthető leeresztőszeleppel
Tervezői áttekintés

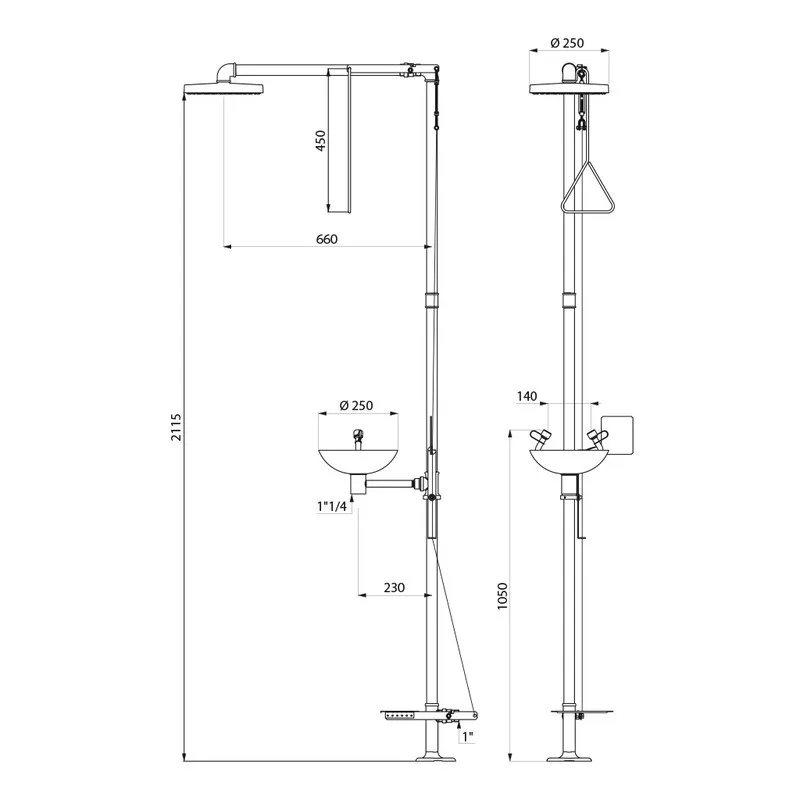

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 20-120 liter / perc
- Üzemi nyomástartomány
- 1-5 bar
- Vízbekötés
- 1 coll
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Munkavédelem
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
-
- galvanizált acél
- Acél minősége
-
- szénacél
- AISI 304 - bakteriosztatikus
- Borítás
-
- szürke
- zöld
Működési jellemzők3 paraméter
- Működtetés
-
- karos
- pedálos
- Vízátfolyás
-
- 20-120 liter / perc
- Üzemi nyomástartomány
-
- 1-5 bar
Kialakítás5 paraméter
- Kialakítás
-
- álló
- könnyen tisztítható
- higiénikus
- ergonomikus
- Szemmosó működtetése
-
- nyomólapos, kézi / láb működtetésű
- Szemmosó tál
-
- rozsdamentes acél
- Vészzuhany működtetése
-
- húzókaros, rozsdamentes acél
- Zuhanytárcsa
-
- ABS műanyag, zöld
Szerelési adatok3 paraméter
- Rögzítés
-
- álló
- Vízbekötés
-
- 1 coll
- Vízelvezetés
-
- 5/4 coll
Szabványok, engedélyek1 paraméter
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818019
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 340 × 320 × 710 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.

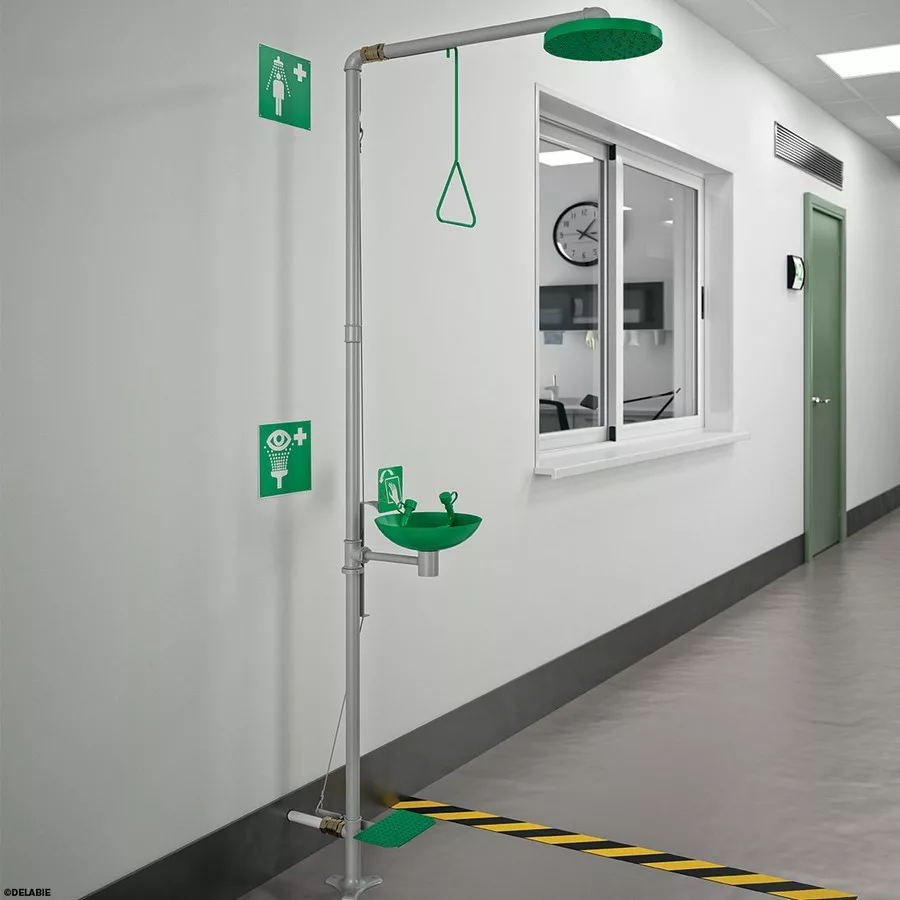

Alkalmazási területek
Alkalmazási példák
Részletek
Termékleírás
Kialakítása vegyszerálló. Maró hatású környezetben is megállja a helyét, epoxy-val bevont felületének köszönhetően ellenálló. A szemmosó azt aktiválva önállóan lép működésbe, míg a vészzuhanyt működésbe hozva egyúttal a szemmosó is aktiválódik. A talajhoz rögzíthető sárgaréz alaplemezhez a csavar nem tartozék.
Működtetése:
- epoxy bevonatú lábpedállal,
- sárgaréz húzókarral, valamint
- nyomólappal hozható működésbe.
Addig áramlik a víz, amíg a felhasználó el nem zárja. Átfolyási sebessége függ a nyomástól, ami 1 bar esetén 70 l/perc, az ajánlott 3 bar nyomásnál pedig 120 l/perc. A rendeltetésszerű használat 1-5 bar közötti nyomás esetén biztosított.
A medence
- anyaga: AISI 304 - bakteriosztatikus rozsdamentes acél, zöld epoxy bevonattal
- mérete: 250 mm átmérőjű
Két permetezőfej sokkolásgátlós, porvédő kupakkal van ellátva, ütésálló ABS zöld színben. Aktiváláskor automatikusan működésbe lép. A védőkupakot fontos visszahelyezni, ellenkező esetben a rárakódó porréteg közvetlenül a szembe kerülhet. Ezenkívül szükséges a rendszer elé szűrőt beszerelni, mivel egy régebbi csőhálózatban megtalálható szennyeződések azonnal a szembe kerülhetnek.
Telepítés során ügyelni kell a kábel feszességére, valamint arra, hogy 30 másodpercen belül megközelíthető legyen. Ezt figyelembe véve bárhova kihelyezhető, amennyiben egy összefolyót helyezünk el a közelében. Az elfolyónál javasolt vastagabb átmérőjű cső használata, hogy a működés során felhasznált nagy átfolyási sebességű víz megfelelően elvezethető legyen. A bekötéshez használt csővezeték esetében szintén nagyobb vastagságú bekötőcső használata szükséges a nyomást figyelembe véve a rendeltetésszerű használatot biztosítva.
