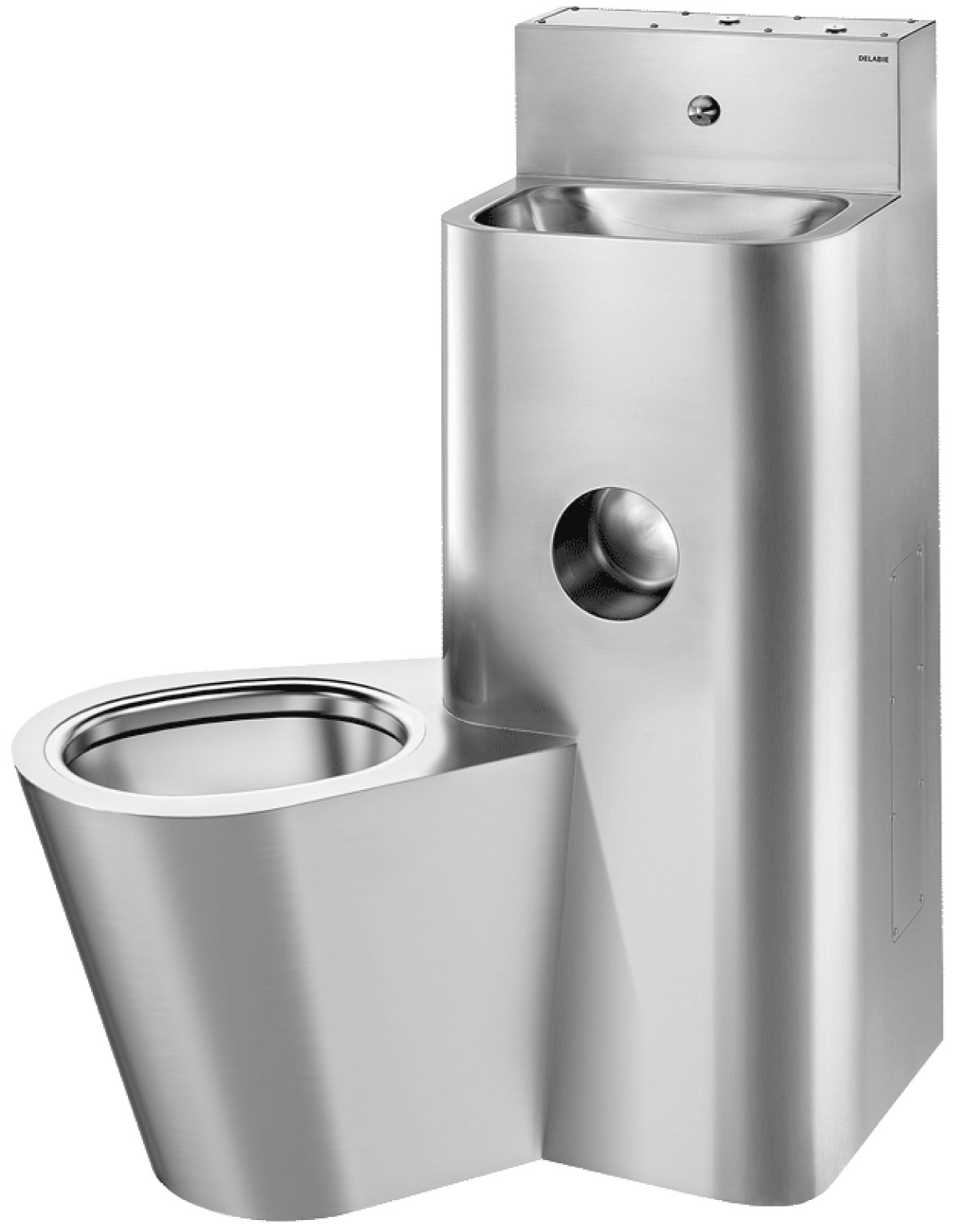

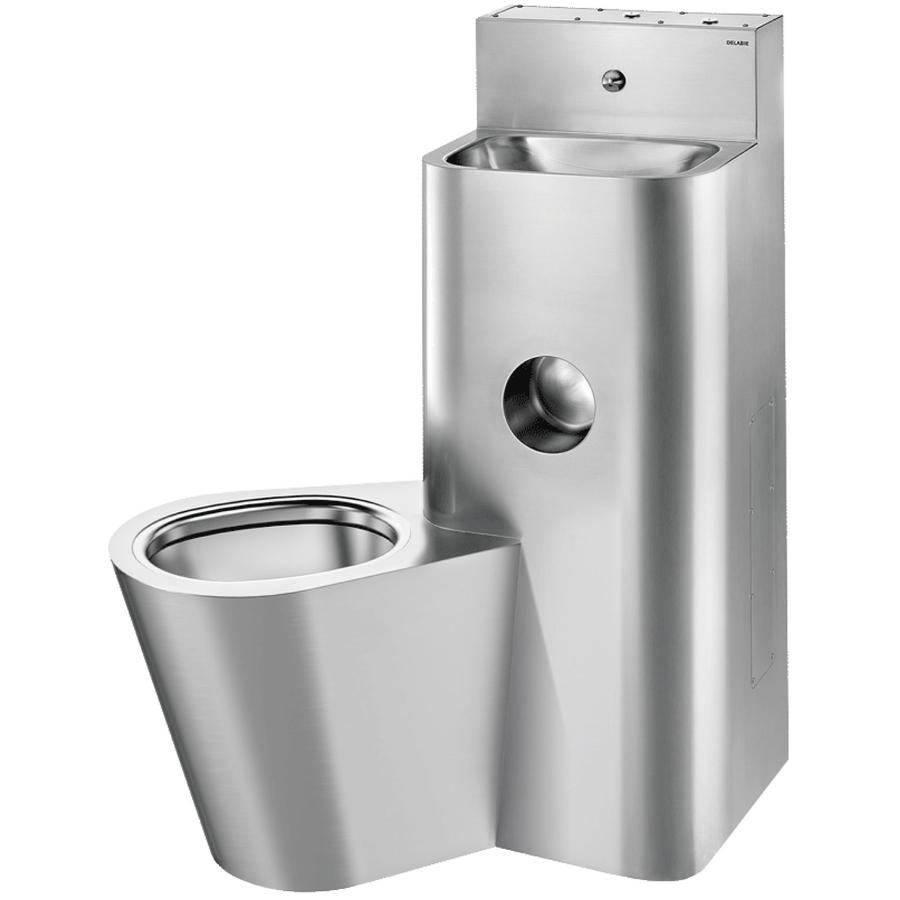

DELABIE kompakt fali börtön szaniter - blokkolásgátlós csappal szerelt vandálbiztos kézmosó, direkt öblítésű balos álló WC-vel, r.m. acél, 2 mm
Tervezői áttekintés

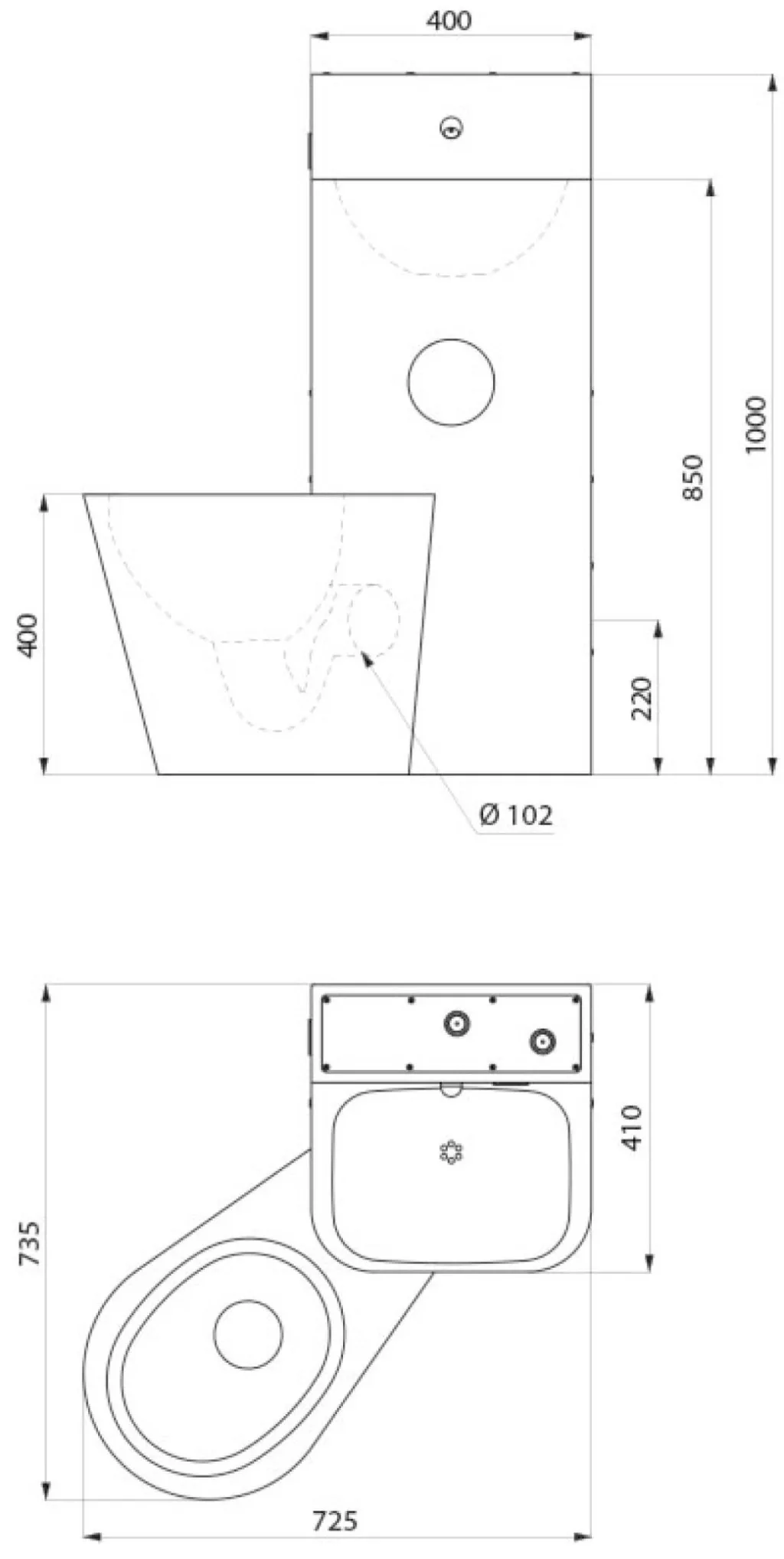

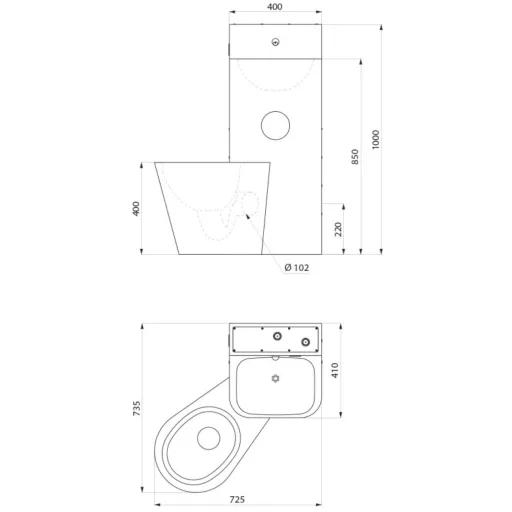

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Időzítés
- 7 mp
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Börtönök, fegyházak, fogdák, büntetés-végrehajtási intézetek
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat4 paraméter
- Anyag
- Acél minősége
-
- AISI 304 - bakteriosztatikus
- Anyagvastagság
-
- 2 mm
- Borítás
-
- selyem matt
Logisztikai részletek4 paraméter
- Korábbi cikkszám
-
- GCV00065
- Kiszerelés
-
- 1 db
- Származási hely
-
- Portugália
- VTSZ
-
- 73249000
Működési jellemzők3 paraméter
- Működtetés
-
- direkt öblítésű, 7 mp időzített elzárású WC öblítő szeleppel
- A kézmosó 7 mp időzítésű, önelzáró, blokkolásgátlós csapteleppel van szerelve, M1/2"-os csatlakozással, hozzáférhetőség elleni biztonsági kialakítással, rozsdamentes acélból.
- Időzítés
-
- 7 mp
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
Kialakítás3 paraméter
- Kialakítás
-
- vandálbiztos
- könnyen tisztítható
- higiénikus
- lekerekített, biztonságos kialakítás
- a WC-csésze teljes mértében össze van hegesztve a kézmosó egységgel, így a rések hiánya megakadályozza a különböző tárgyak elrejtését
- balos álló WC-vel
- ergonomikus
- Extra
-
- Beépített vandálbiztos kifolyófejjel
- Tartozékok
-
- szifon tartozék
Szerelési adatok5 paraméter
- Rögzítés
-
- fali és álló
- rögzítés és szerelés a biztonsági csavarozással ellátott szervizablakon keresztül
- Vízbekötés
-
- vízszintes
- kevert vízre
- rejtett vízbekötés
- WC csatlakozás M3/4"
- mosdó csatlakozás M1/2"
- Vízelvezetés
-
- hátsó kifolyású
- a mosdó és a WC közös vízelvezetést használ, mely csatlakozása 100 mm átmérőjű
- D = 100 mm
- Szerelés
-
- A szerelés 3 db szervizablakon keresztül történik, melyek közül 2 db a termék oldalán, 1 db pedig a termék tetején található. A szervizablakok TORX csavarokkal vannak rögzítve.
- könnyű szerelhetőség az előrecsövezett vízbemeneti pontoknak és a közös vízelvezetésnek köszönhetően
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek1 paraméter
- Szabvány
-
- CE
- EN 14688:2006 - Közösségi mosdók teljesítményére vonatkozó harmonizált szabvány
- EN 997:2012 - Közösségi WC-csészék teljesítményére vonatkozó harmonizált szabvány
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 725 × 1000 × 735 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A szerelés 3 db szervizablakon keresztül történik, melyek közül 2 db a termék oldalán, 1 db pedig a termék tetején található. A szervizablakok TORX csavarokkal vannak rögzítve.
2. lépés
könnyű szerelhetőség az előrecsövezett vízbemeneti pontoknak és a közös vízelvezetésnek köszönhetően
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
