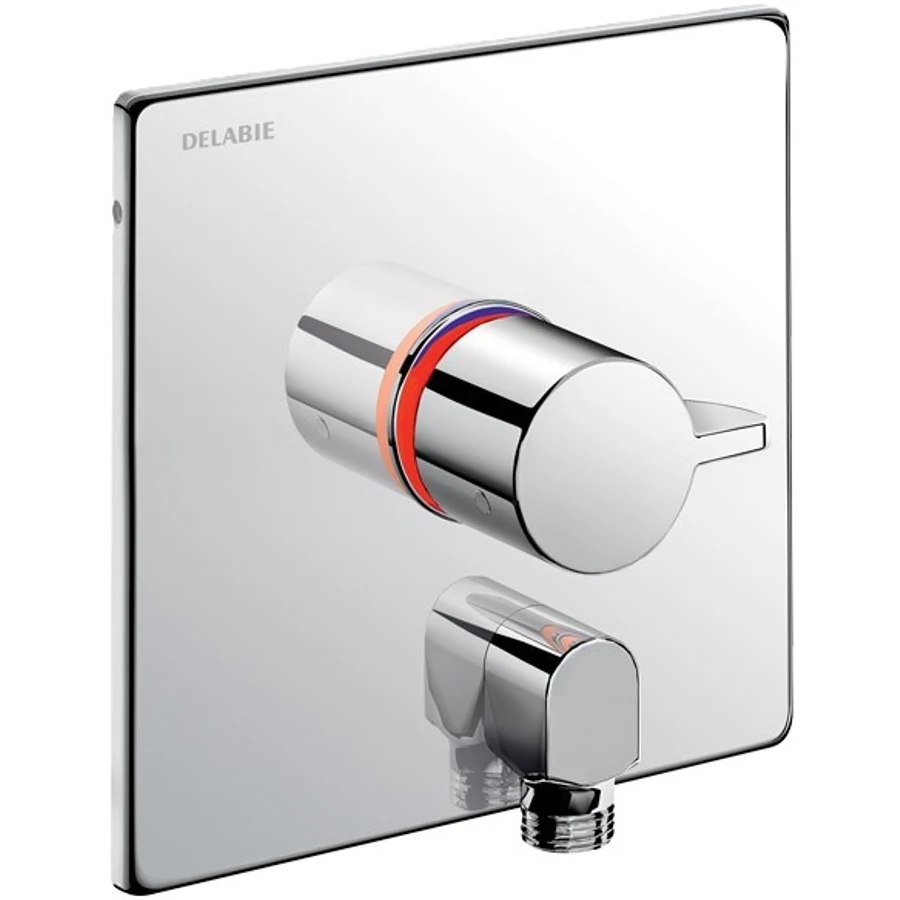

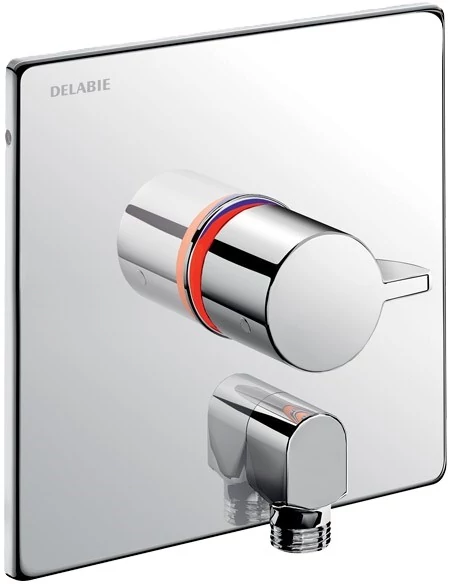

DELABIE SECURITHERM beépített, szekvenciális ERGO keverőkaros zuhany csaptelep előlap falon kívüli könyök vízkivezetéssel, visszacsapószelep nélküli, kit 2/2
Kiegészítő termékek
Tervezői áttekintés

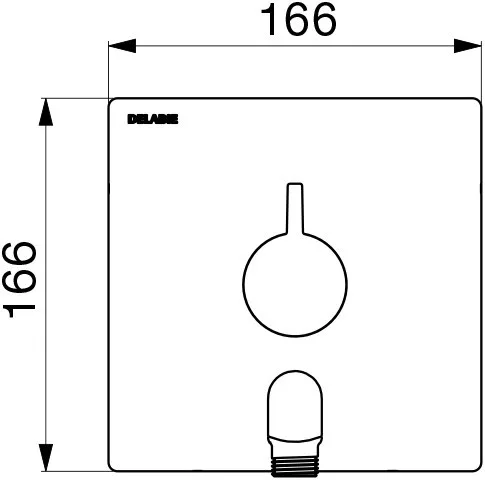

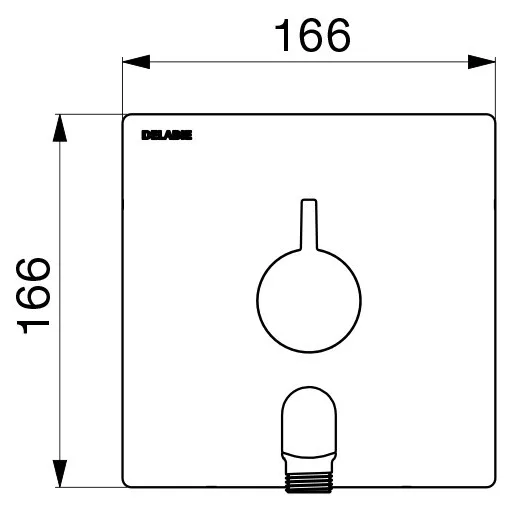

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- max. 9 liter / perc
- max. 9 liter / perc 3 bar nyomáson
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Vízbekötés
- 3/4 coll
- függőleges; hideg-meleg vízre; felső; falon belüli vízbekötés
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Egészségügy
- Irodák
- Akadálymentesített helyiségek eszköze
- Szállodai szobák
- Rendszer típusa
-
- DELABIE beépített, szekvenciális keverőkarral szerelt, forrázásgátlós zuhanycsaptelepek vízzáró BOX-os kialakítással
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
- Acél minősége
-
- AISI 304 - bakteriosztatikus
- Borítás
Működési jellemzők4 paraméter
- Működtetés
-
- szekvenciális hőmérsékletszabályozó karral, ami a teljes állítási tartományban egyenletes vízátfolyást biztosít
- ERGO tekerőfejekkel - az ergonomikus szabályozó karok megkönnyítik a felhasználást
- Vízátfolyás
-
- max. 9 liter / perc 3 bar nyomáson
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Maximum hőmérséklet
-
- Securitouch szigetelt burkolattal az égési sérülések elkerülésére
- forrázásgátlós - a kifolyás automatikusan eláll a hidegvíz ellátás megszűnésekor
Kialakítás2 paraméter
- Kialakítás
-
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- visszacsapó szelepek nélküli kialakítás, mely megelőzi a visszafertőződés esélyét, ezáltal csökkenti a baktériumok elszaporodását - a hideg és a meleg víz ágak nem keveredhetnek össze a szelep zárt állapotában
- 166x166 mm
- Tartozékok
-
- beépített szűrők
- a vízmentesen záró szerelődoboz nem tartozék - a BOX-ot külön szükséges megrendelni
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- hernyócsavarral
- rejtett csavarozással
- Vízbekötés
-
- függőleges
- hideg-meleg vízre
- felső
- falon belüli vízbekötés
- 3/4 coll
- Szerelés
-
- A beépített, termosztatikus DELABIE zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 83 mm mélységbe kell besüllyeszteni, a beburkolt csempesík 10mm és 120mm közötti vastagságának fenntartásával.
- A beépített, vízzáró BOX-os, szekvenciális keverőkarral szerelt, forrázásgátlós DELABIE zuhanycsaptelep szerelése - falon kívüli, az előlapon kilépő kevert víz ág esetén
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- EN 1111:2017 - Egészségügyi szerelvények. Hőfokszabályzós keverő csaptelepek (PN 10). Általános műszaki előírások.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818011
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 205 × 190 × – mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A beépített, termosztatikus DELABIE zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 83 mm mélységbe kell besüllyeszteni, a beburkolt csempesík 10mm és 120mm közötti vastagságának fenntartásával.
2. lépés
A beépített, vízzáró BOX-os, szekvenciális keverőkarral szerelt, forrázásgátlós DELABIE zuhanycsaptelep szerelése - falon kívüli, az előlapon kilépő kevert víz ág esetén
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.

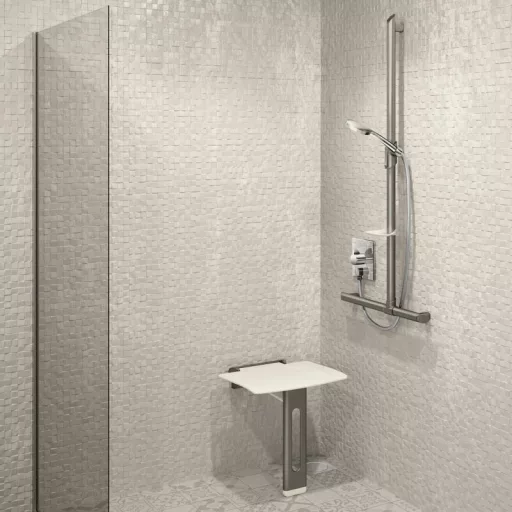

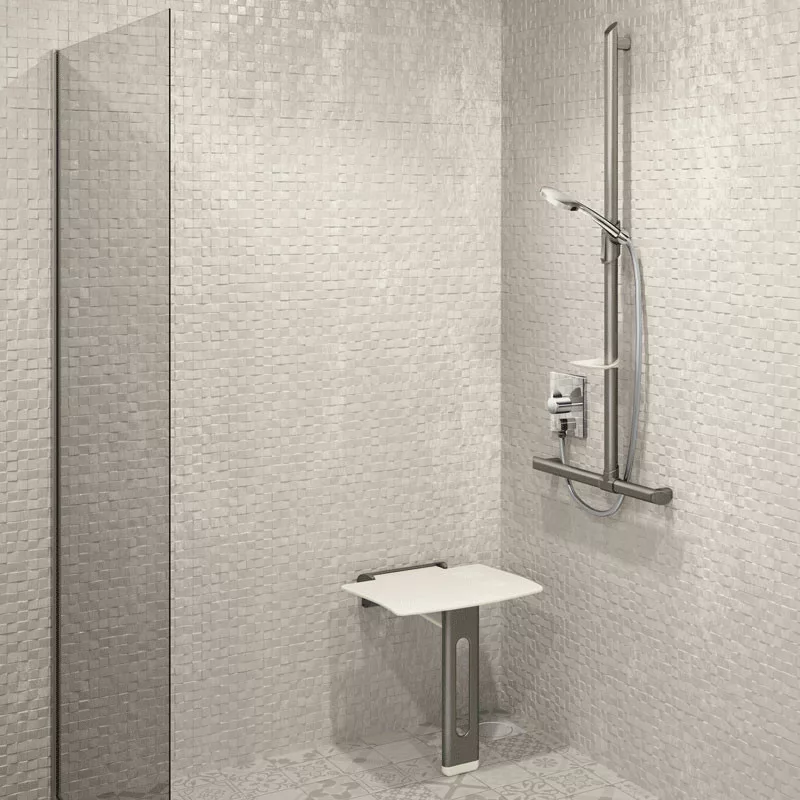

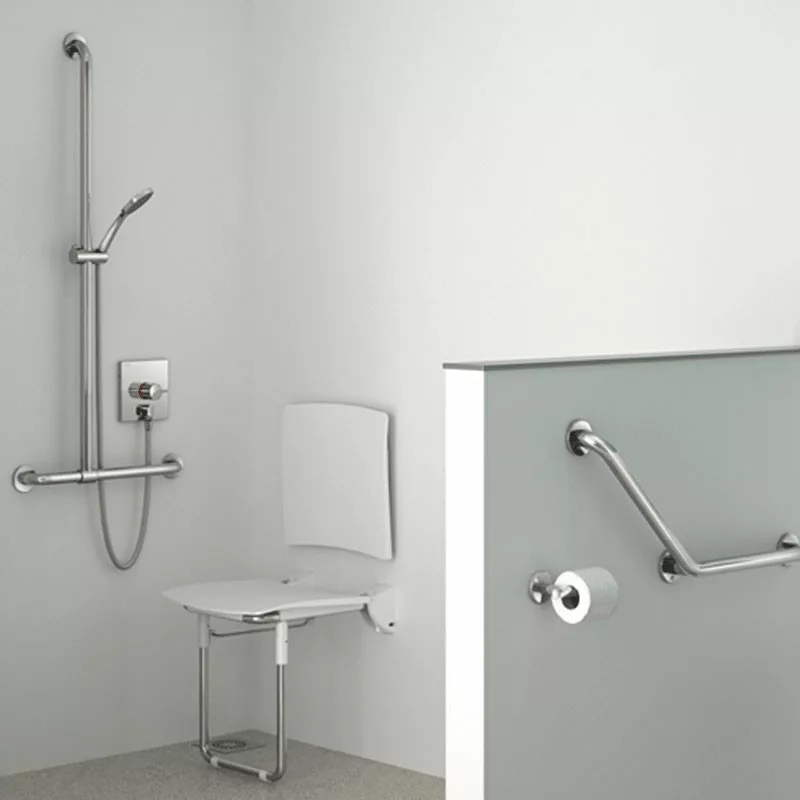

Alkalmazási területek
