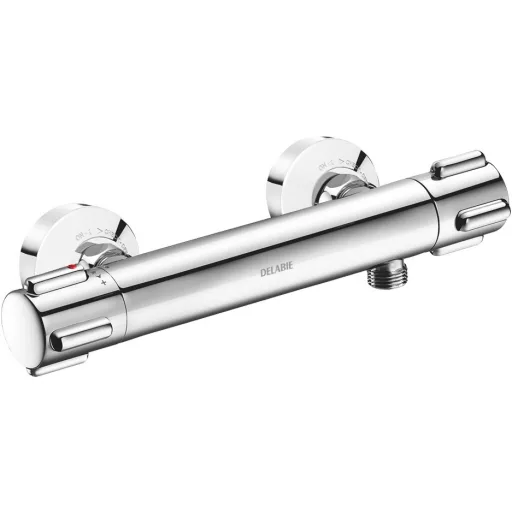

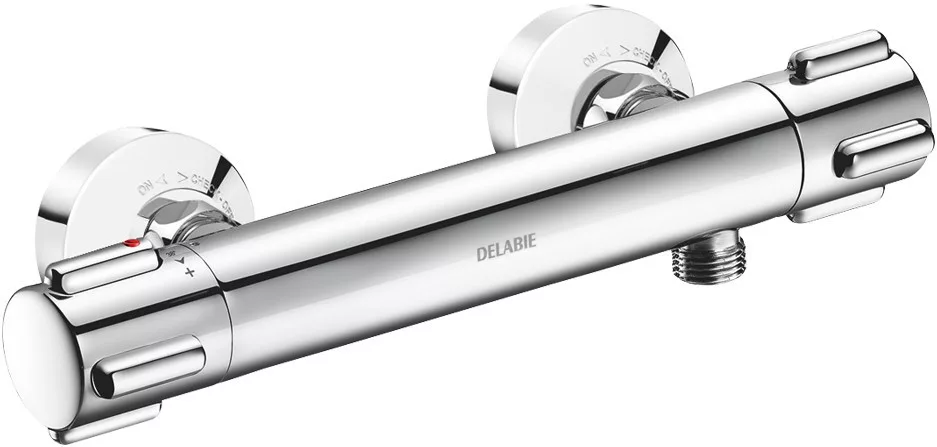

DELABIE SECURITHERM Dual Control falon kívüli termosztatikus zuhany csaptelep forrázásgátlós hőfok-állítóval és átfolyás-szabályzóval, 9L/p, STOP/CHECK csatlakozók
Tervezői áttekintés

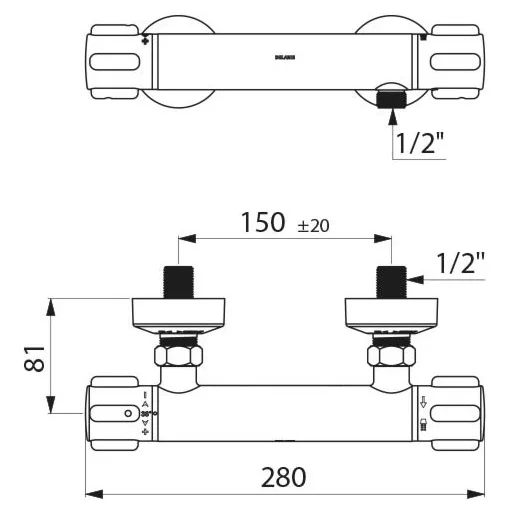

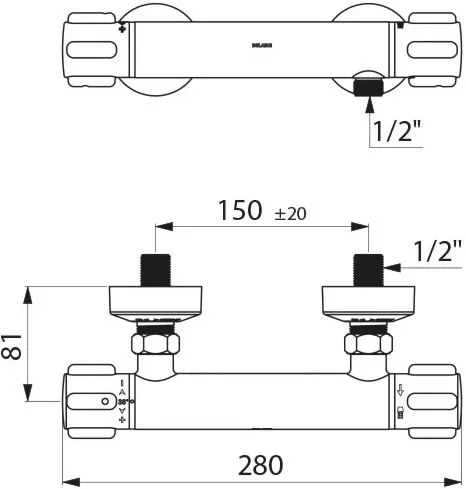

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 9 liter / perc
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Vízbekötés
- középponttól való távolság 150 mm
- középponttól való távolság 150 mm, mely 130-170 mm távolságban állítható; M1/2 coll
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések és 3D-nézet
Bal oldalon a tervezői állományok, jobb oldalon a körbeforgatható térbeli nézet.
360° / interaktív nézet
Forgatás egérrel vagy ujjal, nagyítás görgővel vagy két ujjal.
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok3 paraméter
- Felhasználási terület
-
- Egészségügy
- Akadálymentesített helyiségek eszköze
- Szállodai szobák
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
Működési jellemzők4 paraméter
- Működtetés
-
- a vízátfolyás-szabályzó negyedfordulatos (90°-os) eltekerése teljes nyitást vagy zárást tesz lehetővé
- kerámia betéttel
- Dual Control - a vízátfolyás mértéke és a hőmérséklet külön-külön tekerőfejekkel szabályozhatók
- CLASSIC tekerőfejekkel - az ergonomikus felületkiképzésű szabályozó fejek komfortos használatot tesznek lehetővé
- Vízátfolyás
-
- 9 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Maximum hőmérséklet
-
- Securitouch szigetelt burkolattal az égési sérülések elkerülésére
- forrázásgátlós - a kifolyás automatikusan eláll a hidegvíz ellátás megszűnésekor
- vízkőtaszító, termosztatikus keverőkamrával
- a termosztatikus keverőszelep üzemszerű működéséhez és a forrázásgátláshoz szükséges: 1) a bejövő meleg víz 55-85°C; 2) a bejövő hideg víz és meleg víz közti különbség min. 40°C; 3) a meleg víz és a kevert víz közti különbség min. 15°C
- a hőmérséklet 25-40°C közötti tartományban állítható
- a biztonsági hőmérséklethatároló gyárilag 38°C-ra van állítva, ennél magasabb hőmérsékletre csak a biztonsági szelep benyomását követően tekerhető fel a hőfok állító
Kialakítás5 paraméter
- Kifolyás
-
- M1/2 coll
- Kialakítás
-
- könnyen tisztítható
- higiénikus
- ergonomikus
- Extra
-
- termikus sokk mód
- Nagy precizitással beállítható termosztatikus keverőszelep, amely képes tartani az előre beállított hőmérsékletet
- Takarótárcsa
-
- takarótárcsába integrált STOP / CHECK elzárócsapokkal
- Tartozékok
-
- beépített visszacsapó szelepek
- beépített szűrők
Szerelési adatok3 paraméter
- Rögzítés
-
- fali, falon kívüli
- rejtett csavarozással
- Vízbekötés
-
- középponttól való távolság 150 mm, mely 130-170 mm távolságban állítható
- M1/2 coll
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek1 paraméter
- Szabvány
-
- EN 1111:2017 - Egészségügyi szerelvények. Hőfokszabályzós keverő csaptelepek (PN 10). Általános műszaki előírások.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818011
További adatok1 paraméter
- Szín
-
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Karbantartás
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
