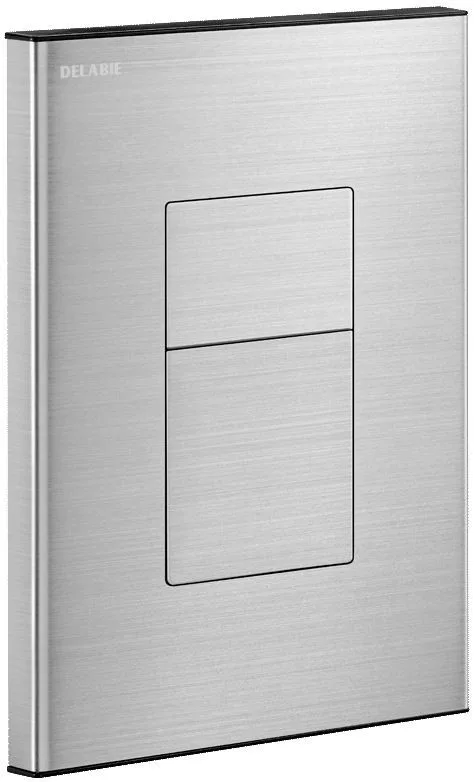

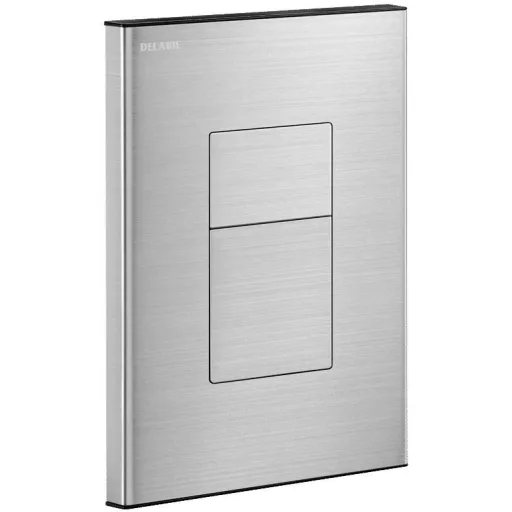

DELABIE TEMPOFLUX 3 blokkolásgátlós WC öblítőszelep előlap 3/6L dual öblítéssel, r.m. acél selyem előlap 162x210mm, kit 2/2
Kiegészítő termékek
Tervezői áttekintés

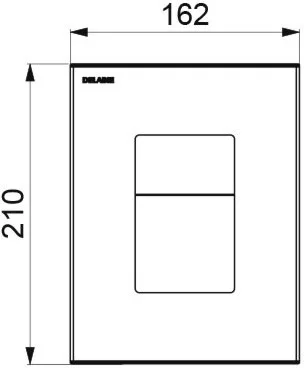

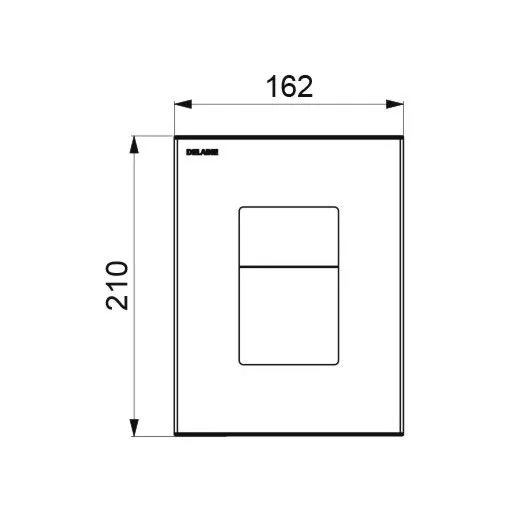

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 1 liter / mp
- állítható vízátfolyás; kétmennyiségű öblítőrendszer - gyári beállítás 3L/6L, mely csökkenthető 2L/4L kis és nagy öblítés értékre; a rendeltetésszerű használathoz szükséges vízátfolyási érték min. 1L/mp
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Vízbekötés
- 25mm belső
- a direkt öblítésű WC-öblítő szelepek vízbekötéséhez minimum 25mm belső átmérőjű vízvezeték szükséges - ez a min. átmérő a belépő vízág teljes hosszán, így a csatlakozó- és könyökidomokon belül is kötelező!; függőleges; rejtett vízbekötés; falon belüli vízbekötés; F3/4 coll
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Oktatási intézmények
- Közösségi vizesblokkok, közületi mosdók
- Irodák
- Akadálymentesített helyiségek eszköze
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
- Acél minősége
-
- AISI 304 - bakteriosztatikus
- Borítás
-
- selyem matt
Működési jellemzők3 paraméter
- Működtetés
-
- blokkolásgátlós nyomógombbal - a víz a nyomógomb elengedése után kezd csak el folyni
- Soft Touch könnyített nyomógombos működtetés (min. 2 kg)
- önelzáró
- Vízátfolyás
-
- állítható vízátfolyás
- kétmennyiségű öblítőrendszer - gyári beállítás 3L/6L, mely csökkenthető 2L/4L kis és nagy öblítés értékre
- a rendeltetésszerű használathoz szükséges vízátfolyási érték min. 1L/mp
- 1 liter / mp
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
Kialakítás3 paraméter
- Kialakítás
-
- könnyen tisztítható
- higiénikus
- pangó víz ellen kialakítva
- 162x210 mm
- Extra
-
- alacsony zajszint, halk működtetés
- tengervízzel és szürkevízzel is működik - a rendeltetésszerű használathoz a szelep elé megfelelő előszűrő beépítése szükséges
- perem nélküli WC-kel is kompatibilis - akár vízátfolyás szabályozás nélkül
- Tartozékok
-
- vízmentesen záró szerelődoboz
- a vízmentesen záró szerelődoboz nem tartozék - a BOX-ot külön szükséges megrendelni
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- hernyócsavarral
- rejtett csavarozással
- Vízbekötés
-
- függőleges
- rejtett vízbekötés
- falon belüli vízbekötés
- a direkt öblítésű WC-öblítő szelepek vízbekötéséhez minimum 25mm belső átmérőjű vízvezeték szükséges - ez a min. átmérő a belépő vízág teljes hosszán, így a csatlakozó- és könyökidomokon belül is kötelező!
- F3/4 coll
- Szerelés
-

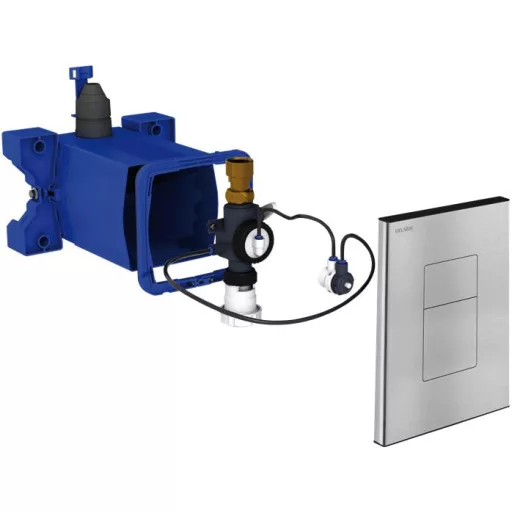

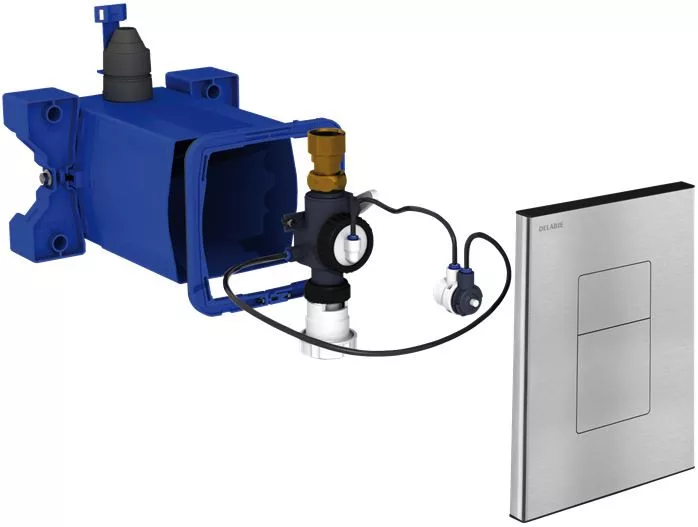

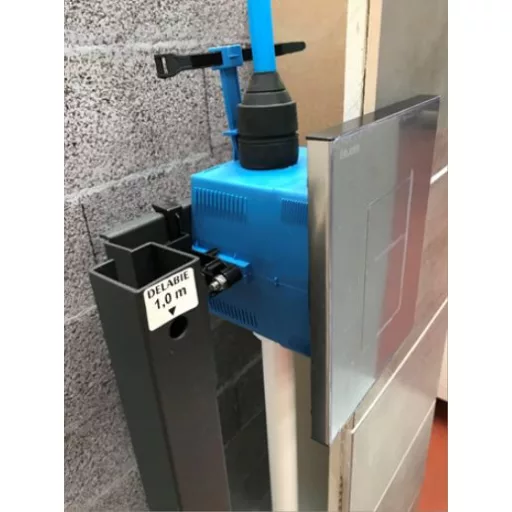

- A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.

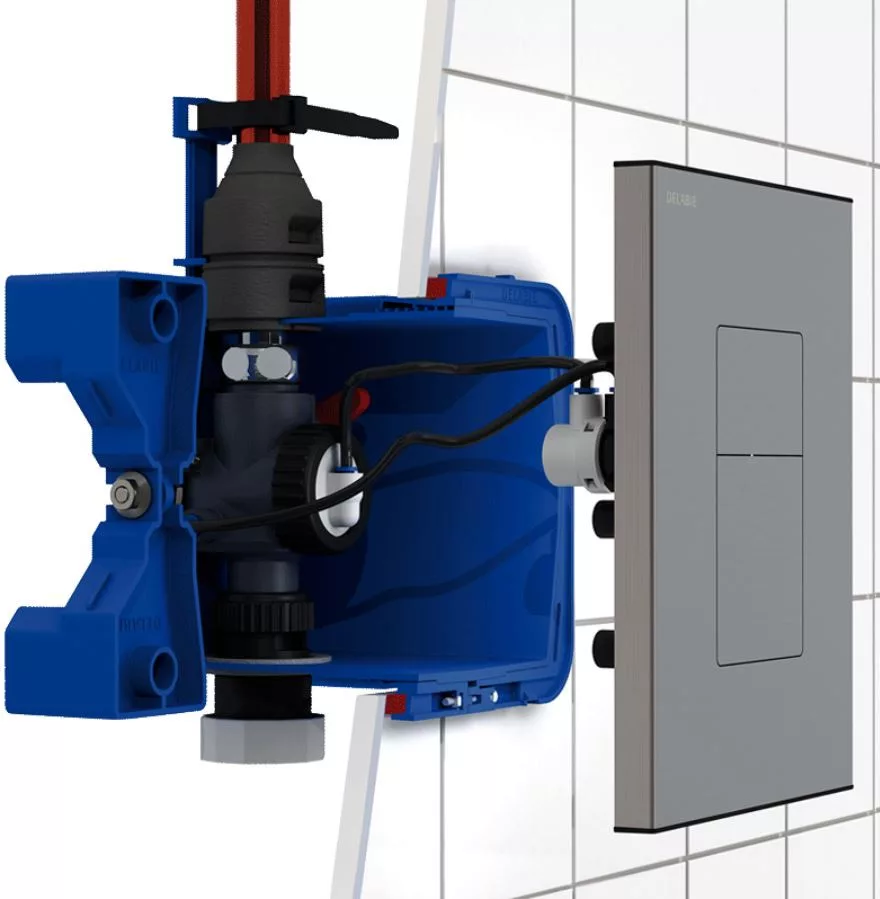

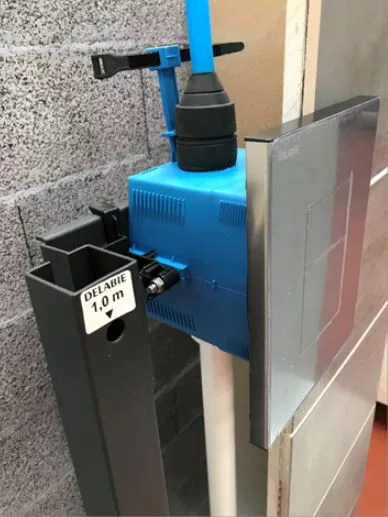

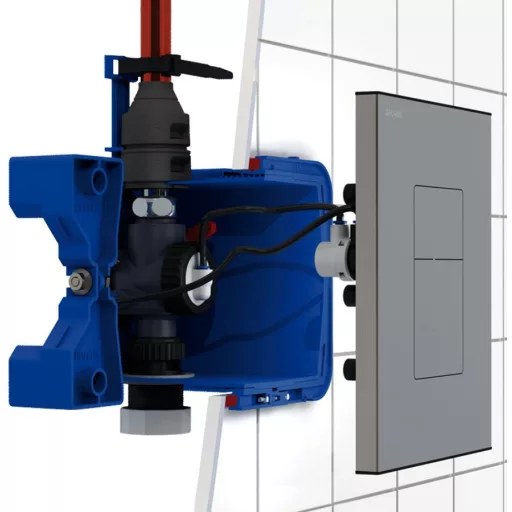

- A TEMPOFLUX 3 beépített nyomógombos WC-öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 93 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges.
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84819000
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 205 × 190 × – mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
2. lépés
A TEMPOFLUX 3 beépített nyomógombos WC-öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 93 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges.
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Alkalmazási területek

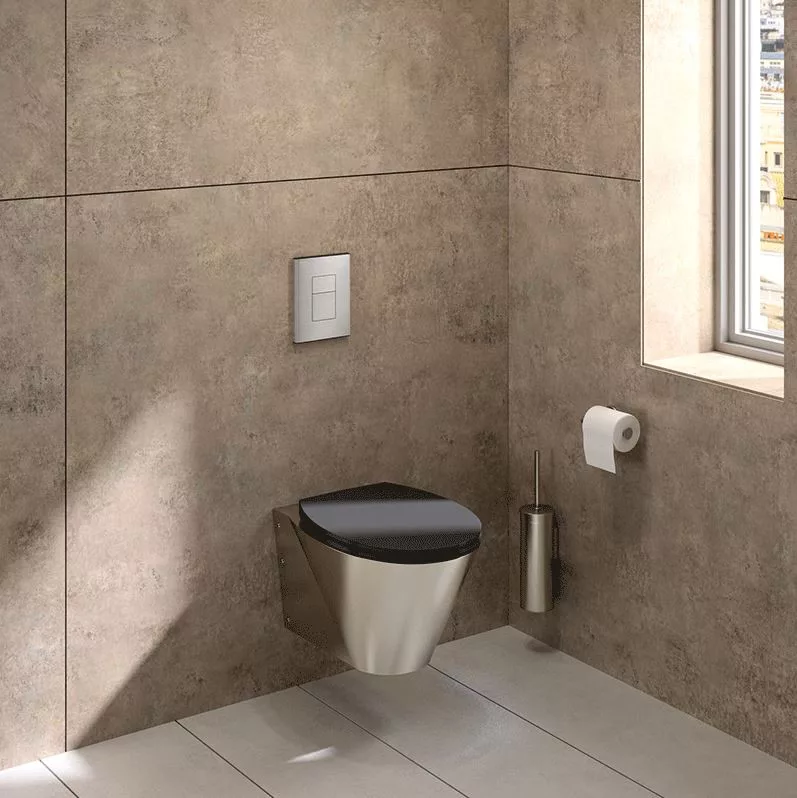

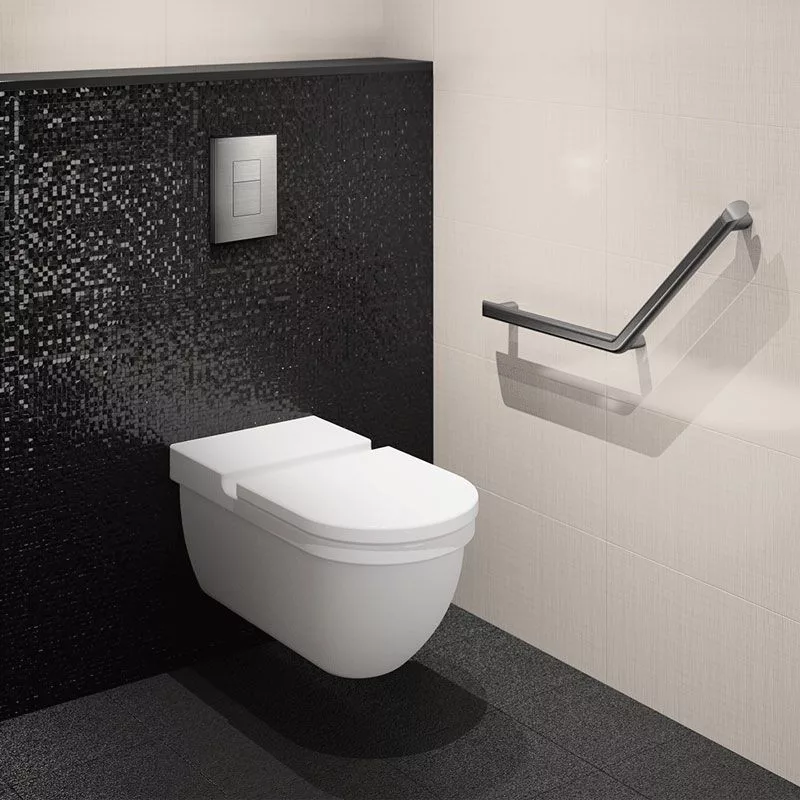

Alkalmazási példák
