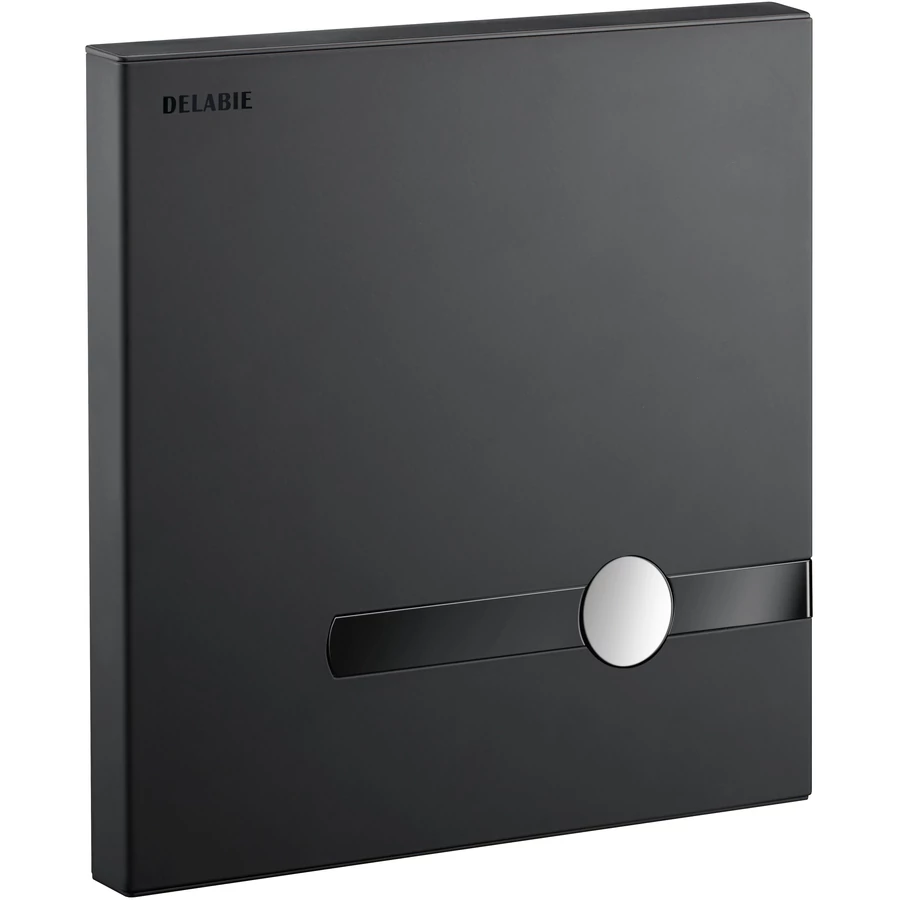

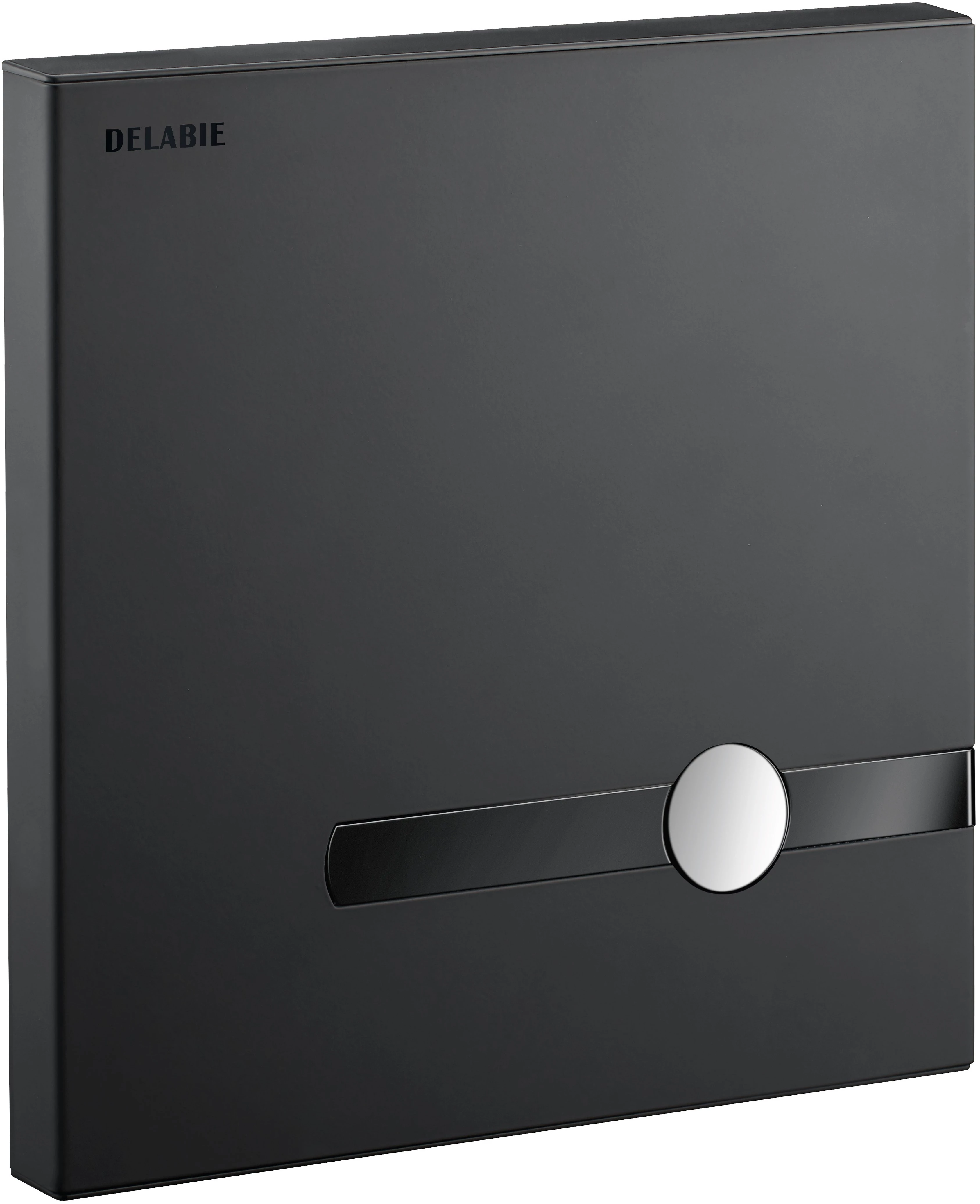

DELABIE TEMPOMATIC Dual Control tartály nélküli automata és nyomógombos WC-öblítő szelep előlap + mágnesszelep + 2db CR123 elem, r.m. acél, matt fekete, elemes, kit 2/2
Tervezői áttekintés

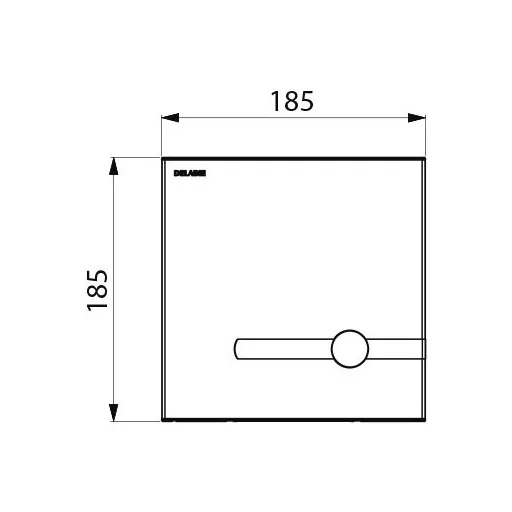

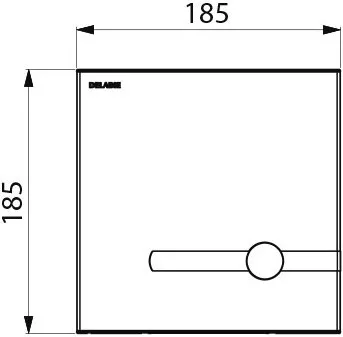

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 3L/6L mely
- kétmennyiségű öblítőrendszer - gyári beállítás 3L/6L, mely csökkenthető 2L/4L kis és nagy öblítés értékre; a rendeltetésszerű használathoz szükséges vízátfolyási érték min. 1L/mp
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Közösségi vizesblokkok, közületi mosdók
- Akadálymentesített helyiségek eszköze
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
- Borítás
-
- exkluzív matt fekete
Működési jellemzők4 paraméter
- Működtetés
-
- önelzáró
- automatikus öblítés a WC-ről való távozáskor, vagy az öblítés indítása a kéz szenzor előtti 40 mm-es távolságban való elhúzásával
- ütésálló és vandálbiztos infravörös jelenlét érzékelő
- két fajta öblítési mód - automata indítás vagy igény esetén nyomógombos WC-öblítés, mely áramkimaradás esetén is működteti az öblítőszelepet
- a jelenlét érzékelés 10mp késleltetéssel
- a higiénés öblítés funkció (duty flush) utolsó használatot követő öblítési gyakorisága igény szerint állítható - 1. állás: 24h ///
- 2. állás: 12h ///
- 3. állás: OFF
- Vízátfolyás
-
- kétmennyiségű öblítőrendszer - gyári beállítás 3L/6L, mely csökkenthető 2L/4L kis és nagy öblítés értékre
- a rendeltetésszerű használathoz szükséges vízátfolyási érték min. 1L/mp
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Tápellátás
-
- elemes
- 2db CR123 típusú lítium elem
Kialakítás3 paraméter
- Kialakítás
-
- vandálbiztos
- blokkolásgátlós
- könnyen tisztítható
- higiénikus
- ergonomikus
- négyzetes forma
- A burkolás után felszerelendő előlap rögzítő gallér vízmentesen záró tömítéssel van ellátva.
- pangó víz ellen kialakítva

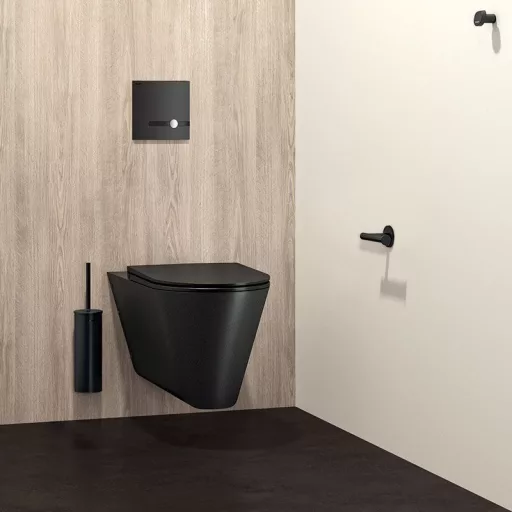

- WC-öblítő tartály mentes kialakítás az azonnali, folyamatos öblítési teljesítményért - nem kell megvárni a WC-tartály feltöltődését, a hálózati víznyomásról bármikor teljes átfolyással érhető el az öblítővíz
- 186x186 mm
- Extra
-
- indítás késleltető rendszer - az érzékelést követően nem lép működésbe azonnal az automatika, csak huzamosabb idejű használatot követően
- alacsony zajszint, halk működtetés
- tengervízzel és szürkevízzel is működik - a rendeltetésszerű használathoz a szelep elé megfelelő előszűrő beépítése szükséges
- 60 mp-es higiénés öblítés (duy flush) az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését, illetve megelőzi a vákuum kialakulását
- vízzáró dobozos kialakítás - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- perem nélküli WC-kel is kompatibilis - akár vízátfolyás szabályozás nélkül
- Tartozékok
-
- a termék nem tartalmazza az öblítőcsövet és a csatlakozó idomokat
- a vízmentesen záró szerelődoboz nem tartozék - a BOX-ot külön szükséges megrendelni
- a szolenoid szelep tartozék
- a termék tartalmazza az elemeket - 2db CR123 típusú lítium elem
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- hernyócsavarral
- rejtett csavarozással
- lopásbiztos rögzítés
- Vízbekötés
-
- F3/4 coll
- Szerelés
-
- A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
- A TEMPOMATIC Dual Control beépített piszoár öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 83 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges.
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
- A zárófedél rögzítése 2 db hernyócsavarral történik.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84819000
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 186 × 186 × 10 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
2. lépés
A TEMPOMATIC Dual Control beépített piszoár öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 83 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges.
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. A zárófedél rögzítése 2 db hernyócsavarral történik.
