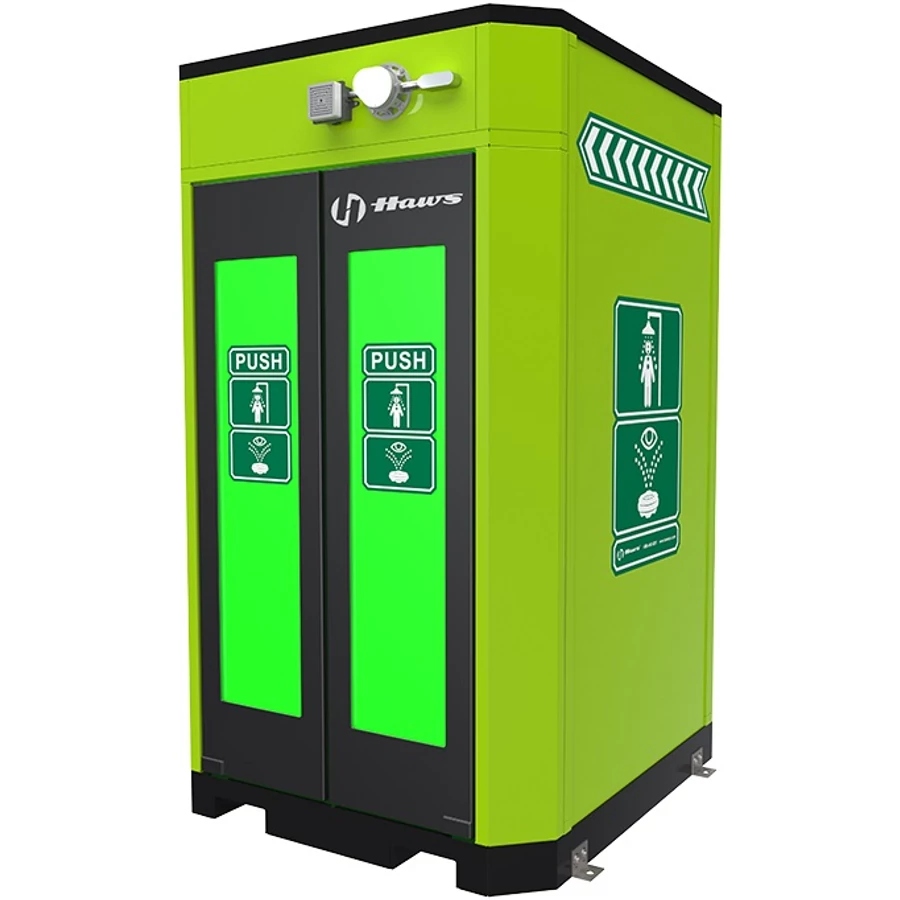

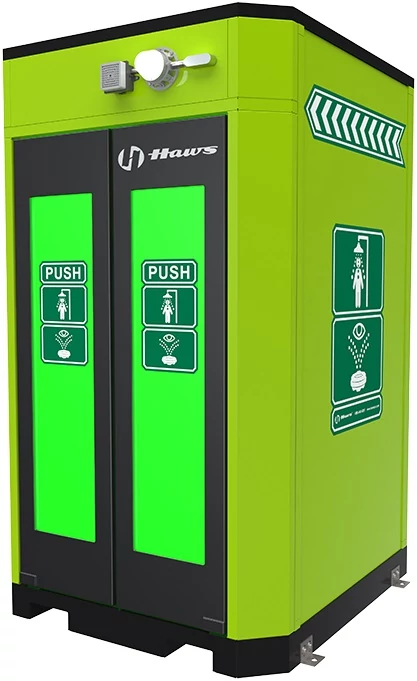

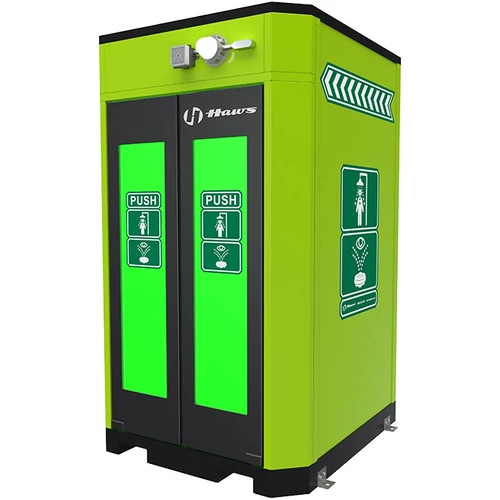

Kabinos vészzuhany és szemmosó egység, ePOD, kültéri használatra, fűthető, vészjelzővel, AXION
Tervezői áttekintés

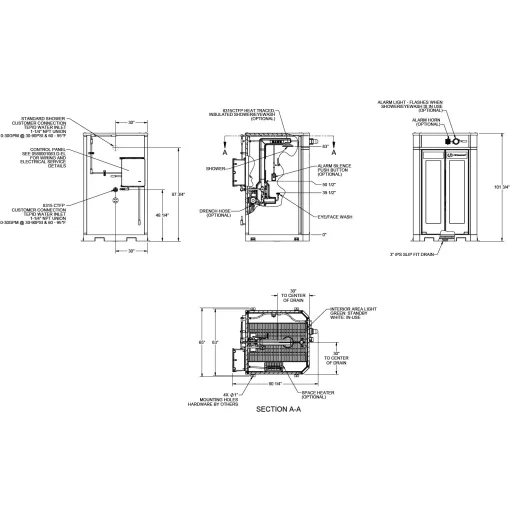

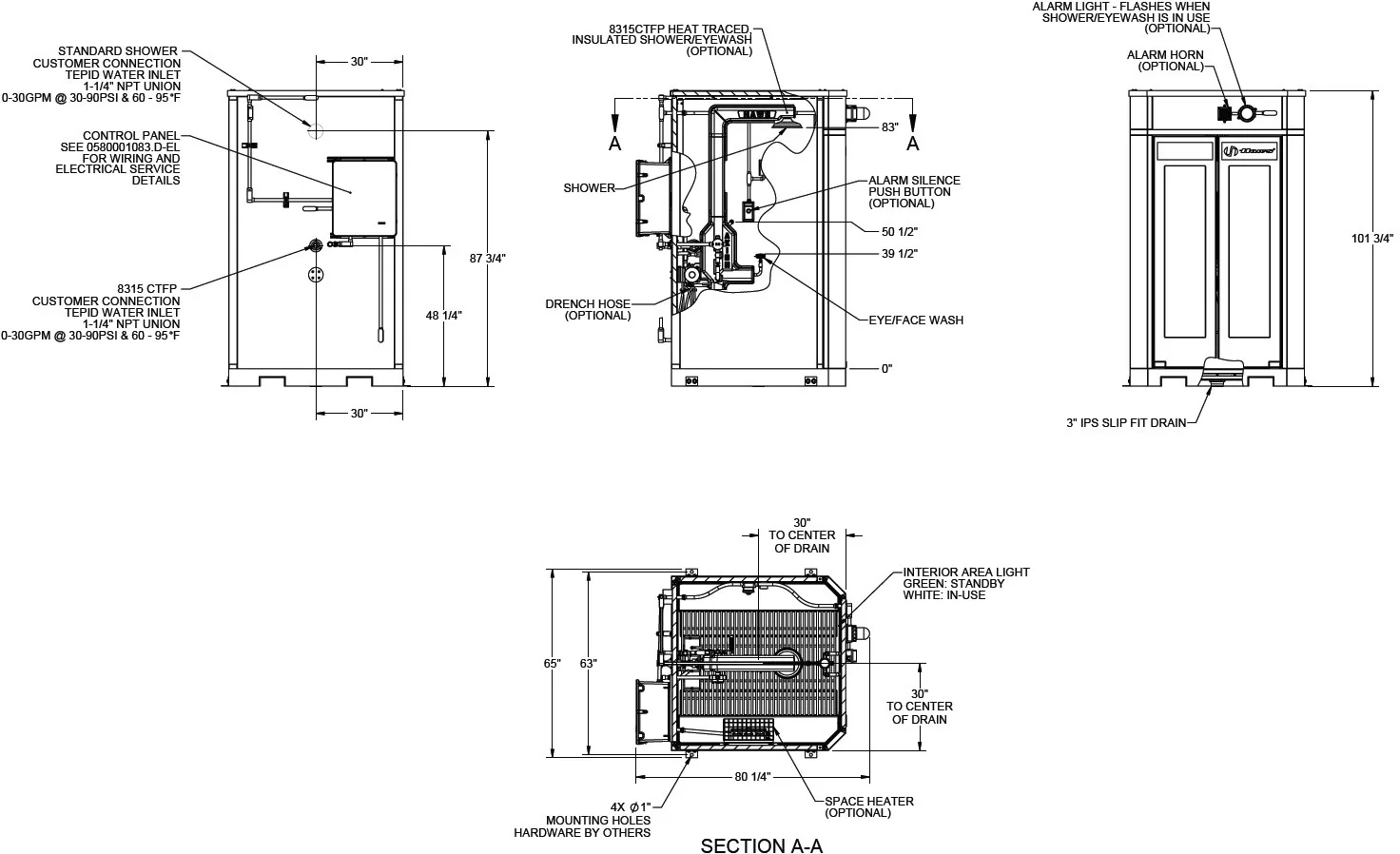

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 11,4 és
- 11,4 és 75,7 liter / perc
- Vízbekötés
- 5/4 coll
- vízszintes; hátsó
- Garancia
- 12 hónap
- 12 hónap teljes körű telephelyi garancia
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Munkavédelem
- Rendszer típusa
- Garancia
-
- 12 hónap teljes körű telephelyi garancia
- Gyártó
-
- HAWS Corporation
Anyaghasználat2 paraméter
- Anyag
-
- alumínium
- poliészter
- Borítás
-
- zöld
- UV-álló
Működési jellemzők6 paraméter
- Működtetés
-
- a szelepek a nyitást követően folyamatosan nyitott állapotban maradnak, azok maguktól nem záródnak el egészen a manuális elzárásig
- Vízátfolyás
-
- 11,4 és 75,7 liter / perc
- Teljesítmény
-
- 2,5 kW
- Maximum hőmérséklet
-
- fagyálló, a beépített fűtőegységnek és a szigetelésnek köszönhetően -34°C és +38°C közötti hőmérséklet-tartományban üzemszerűen használható
- fűthető - a beépített nagy teljesítményű fűtőszál gondoskodik róla, hogy ne essen fagypont alá a víz hőmérséklete, így folyamatosan használható legyen a termék
- -34 / +38 °C
- IP védettség
-
- IP66
- Tápellátás
-
- 240V hálózati / 3 fázis / 50Hz
Kialakítás4 paraméter
- Kialakítás
-
- nem robbanásbiztos - nem ATEX
- dupla rugós csuklópántokkal szerelt, önzáró zuhanykabin ajtók
- Extra
-
- a vészjelző rendszer a szemmosó, vészzuhany indításakor aktiválódik egy áramláskapcsoló segítségével és helyben adja le a fényjelzéseket, hangjelzéseket
- mozgásérzékelős vezérlővel szerelt belső lámpa
- Szemmosó működtetése
-
- nyomólapos, kézi
- az AXION MSR (Medically Superior Response) kialakítású szemmosó egy forradalmian egyedi, szórásképű öblítést biztosít, melynek köszönhetően a fordított áramlású vízsugarak az érzékeny orrüregtől kifelé öblítik ki a maró szennyeződéseket a szemből, arcról
- Vészzuhany működtetése
-
- húzókaros, rozsdamentes acél
Szerelési adatok3 paraméter
- Rögzítés
-
- álló
- Vízbekötés
-
- vízszintes
- hátsó
- 5/4 coll
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek1 paraméter
- Szabvány
-
- CE
- A GLH8730 típusszámú kabinos szemmosó és vészzuhany egység ANSI Z358.1 megfelelőséggel rendelkezik. A kabinos egységben lévő GLH8317 kombinált szemmosó és vészzuhany egység pedig megfelel az EN15154-2:2006 és EN 15154-1:2006 szabványokban foglaltaknak.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Svájc
- VTSZ
-
- 73249021
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 1524 × 2585 × 2038 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Karbantartás
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Alkalmazási területek
Alkalmazási példák
Termékbemutató
Videók
Részletek
Termékleírás
A 8730-as fűtött kabinos vészzuhany, szemmosó egység egy komplett, kulcsrakész, időjárásálló munkavédelmi berendezés, mely biztonságos használatra nyújt lehetőséget az év minden napján kültéri helyszínek esetén -34°C és +38°C hőmérséklet-tartományban.
A targoncával mozgatható, raklap szerű talpazatra épített kabinos egység kívülről alaposan szigetelt, így kellőképpen temperálja a zárt ajtó mögötti légtér hőmérsékletét, melyben a beépített 2,5 kW fűtőpanel igény esetén bekapcsol, fagypont felett tartva ezáltal a kabin légterét. A talapzat sav- és lúgálló, nagy szilárdságú üvegszál padlórács, az ajtó pedig dupla rugó megerősítő önzáródó zsanérokkal szerelt zuhanyajtó, melyen nagy méretű, könnyen olvasható vészjelzések találhatók.
A kabinban nagy teljesítményű kombinált öblítő egység található, mely egy 75,6 liter/perc vízátfolyású vészzuhanyból és egy AXION MSR öblítőfejjel szerelt, 11,4 liter/perces szemmosóból áll. Az MSR egy olyan különleges, fordított áramlású szórásképpel kifejlesztett szemmosó fej, mely úgy öblíti ki a szemeket és az arcot, hogy használat közben nem mossa bele a maró szennyeződéseket az orrüregbe.
A szemmosó és a vészzuhany krómozott fényes sárgaréz golyósszelepei nyitás után nyitott pozícióban maradnak egészen a használat végéig, amikor manuálisan kell elzárni azokat. Ez fontos, mivel szemmosó és vészzuhany szelepeknél tilos alkalmazni az önelzáró, időzített öblítőszelepeket, hiszen vészhelyzet esetén egészen addig nyitva kell maradni a szelepeknek, amíg a sérült személy igényli az öblítést.
A szemmosó és vészzuhany szeleptestek sárgarézből készülnek, a bennük lévő golyósszelep és az elzárócsap tengelye viszont rozsdamentes acél. A termék fagyálló és forrázásgátlós légtelenítő szelepekkel ellátott, így biztonsággal használhatók az év minden napján, még ingadozó nyomásértékek esetén is.
A kabinos szemmosó, vészzuhany egység az ANSI Z358.1 szemmosókra és vészzuhanyokra vonatkozó sztenderdnek megfelelően készül, így használata megfelel a hatósági előírásoknak.
