Leírás és Paraméterek
EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt
DEL2871T1 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE karos mosdócsapok |
| Termék jellege | mosdócsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Egészségügy |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | karos 40 mm átmérőjű kerámia betéttel L=185 mm |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | 5 liter / perc |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) |
Kialakítás
| Csapfurat | a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm |
| Extra | termikus sokk mód |
| Kialakítás | simára kiképzett belső csőfelülettel, mely segít megakadályozni a kórokozók letelepedését könnyen tisztítható hosszú keverőkarral teli keverőkarral víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus |
| Kifolyás | lengő kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel 180 mm kifolyási magasság |

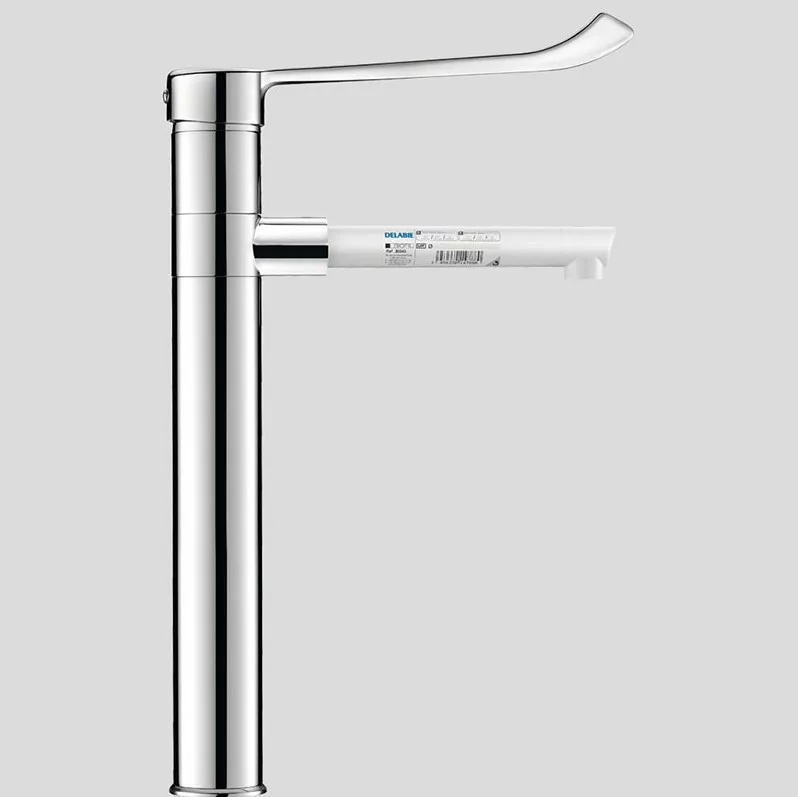

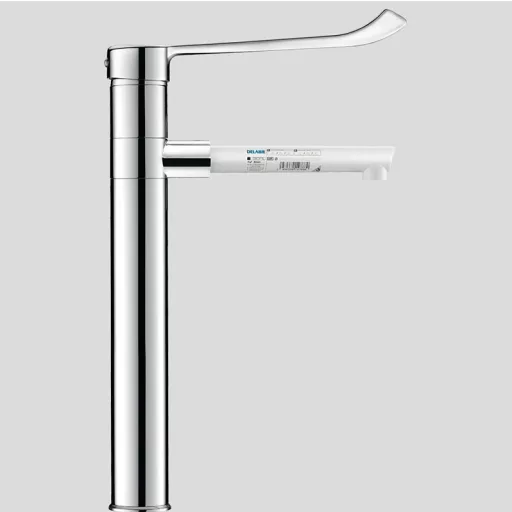

| Tartozékok | speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak beépített szűrők a termék tartalmaz 1db 125mm kifolyási benyúlású, D=22mm levehető BIOCLIP Hostaform műanyag kifolyót, mely az elhasználódást követően eldobható, újrahasznosítható és cserélhető |
Szerelési adatok
| Vízbekötés | hideg-meleg vízre F3/8 coll |
| Rögzítés | álló 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel max. 30 mm pultvastagság |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár |
Szabványok, engedélyek
| Szabvány | CE EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60829-5/2021/KTEF - DELABIE csaptelepek CW617 |
| BREEAM besorolás | 2 pont (kredit) |
| LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
| Csőátmérő | 22 mm |
| Tömeg | 1.70 kg |
| Mélység | 180 mm kifolyási benyúlás |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

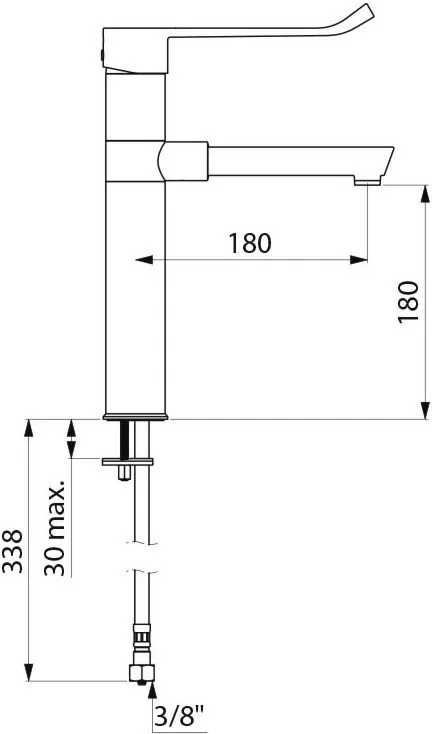

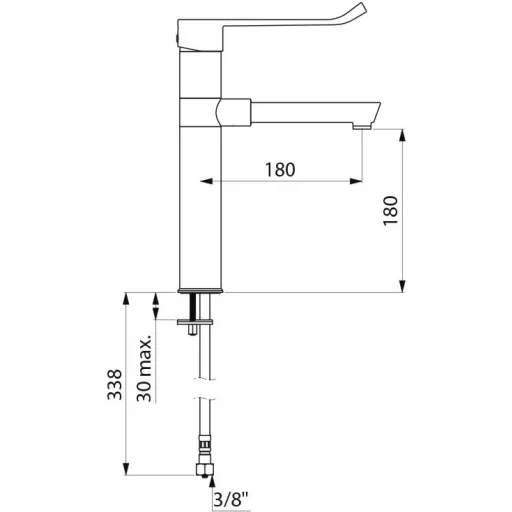

2D műszaki rajz
DEL2871T1 DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL2871T1 RFA fájl letöltése
DEL2871T1 IFC fájl letöltéseKérdése van a termékkel kapcsolatban?
