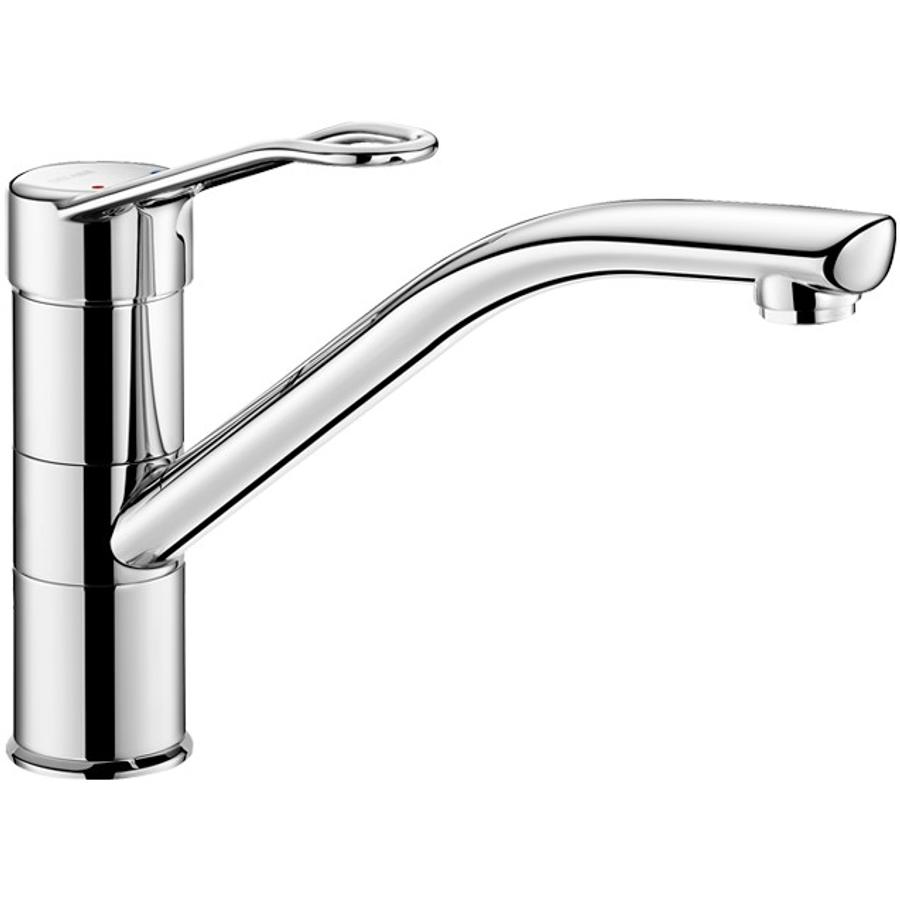

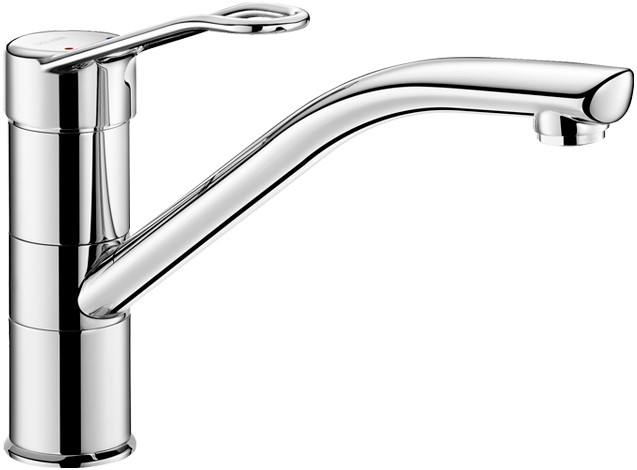

DELABIE álló karos csap 230mm lengő kifolyóval, lyukas keverőkarral, H=155mm, 9L/p
Tervezői áttekintés

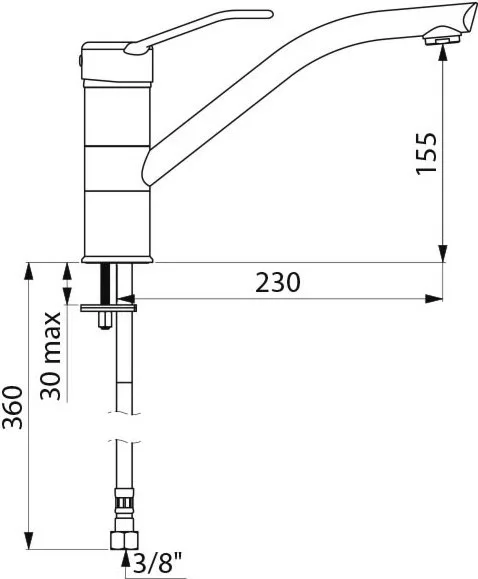

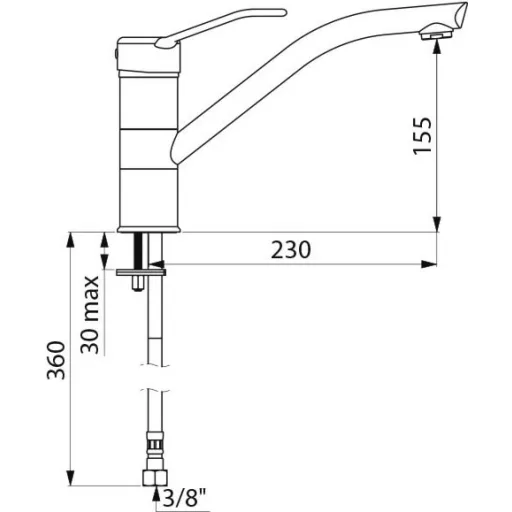

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 9 liter / perc
- állítható vízátfolyás
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Kifolyás
- 155 mm
- lengő kifolyóval; ívelt kifolyóval; speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel; a kifolyófej betét célszerszámmal kitekerhető, cserélhető; szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések és 3D-nézet
Bal oldalon a tervezői állományok, jobb oldalon a körbeforgatható térbeli nézet.
360° / interaktív nézet
Forgatás egérrel vagy ujjal, nagyítás görgővel vagy két ujjal.
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Élelmiszeripar
- Intézmények
- Vendéglátó egységek
- Egészségügy
- Akadálymentesített helyiségek eszköze
- Rendszer típusa
-
- DELABIE karos mosdócsapok
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
Működési jellemzők5 paraméter
- Működtetés
-
- karos
- 40 mm átmérőjű kerámia betéttel
- Vízátfolyás
-
- állítható vízátfolyás
- 9 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 500,000 használatra tesztelve
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
Kialakítás4 paraméter
- Kifolyás
-
- lengő kifolyóval
- ívelt kifolyóval
- speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel
- a kifolyófej betét célszerszámmal kitekerhető, cserélhető
- szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét
- 155 mm
- Kialakítás
-
- simára kiképzett belső csőfelülettel, mely segít megakadályozni a kórokozók letelepedését
- könnyen tisztítható
- lyukas keverőkarral
- higiénikus
- ergonomikus
- Csapfurat
-
- a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm
- Tartozékok
-
- speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak
- beépített szűrők
Szerelési adatok5 paraméter
- Rögzítés
-
- álló
- 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel
- max. 30 mm
- Vízbekötés
-
- F3/8 coll
- Vízelvezetés
-
- leeresztő szelep nélkül
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek2 paraméter
- Szabvány
-
- EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818011
További adatok1 paraméter
- Szín
-
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Karbantartás
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
