Leírás és Paraméterek
EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

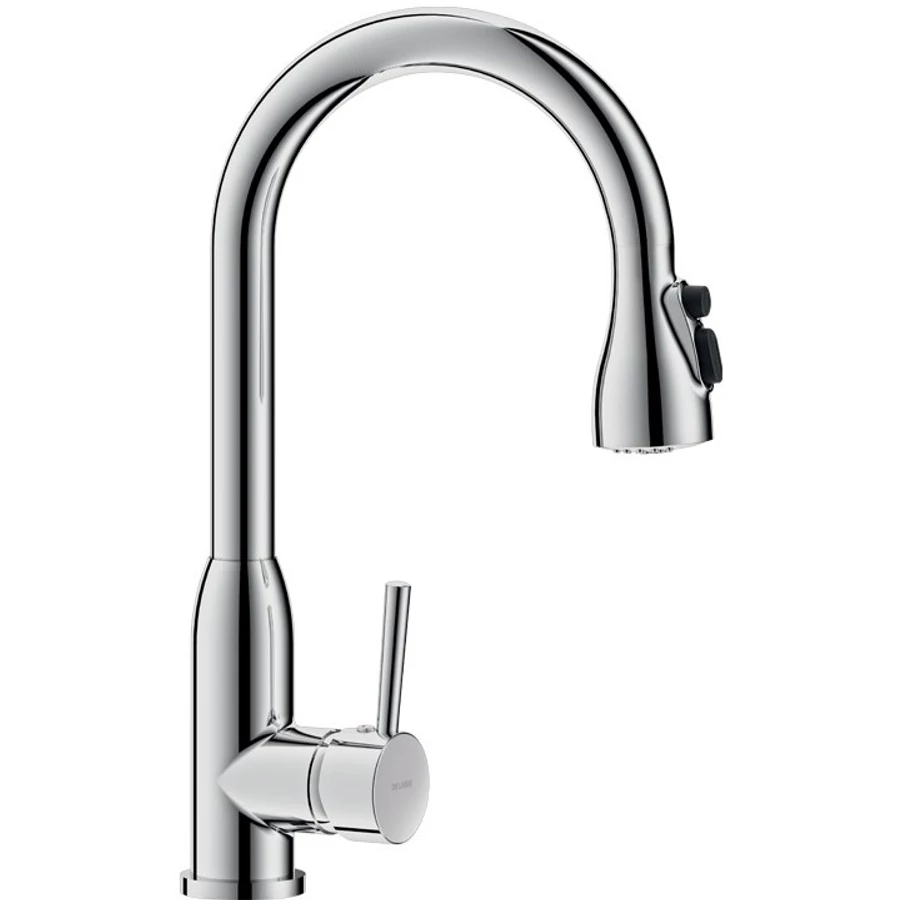

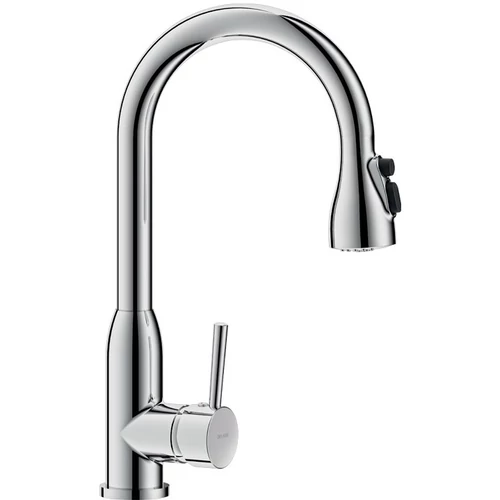

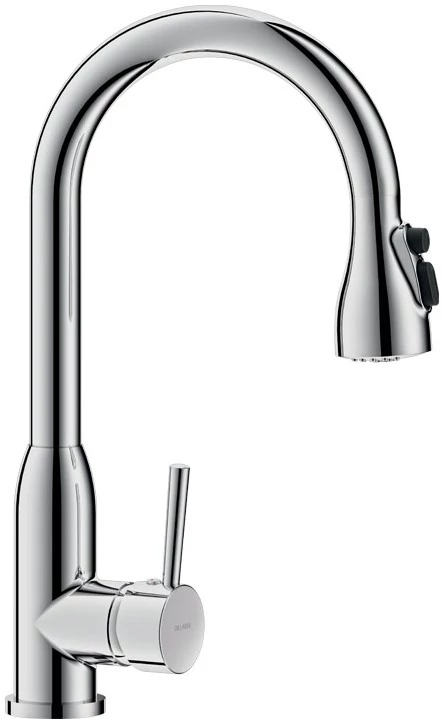

DEL2597 termék tulajdonságai
Termék adatok
| Termék jellege | mosogató csaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Intézmények Vendéglátó egységek |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | karos 40 mm átmérőjű kerámia betéttel |
| Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | 5 liter / perc |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) |
Kialakítás
| Csapfurat | a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm |
| Kialakítás | keverőkaros könnyen tisztítható higiénikus ergonomikus |
| Kifolyás | lengő kifolyóval 1 fejes ívelt kifolyóval kihúzható öblítőfej két kifolyási móddal - vízsugárban, vagy esőztető formában speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel 215 mm kifolyási magasság |
| Tartozékok | speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak beépített szűrők a kevert víz kimenő ágába beépített visszacsapó szelep, amely vákuum esetén megakadályozza a szennyezett víz visszajutását a vízhálózatba |
Szerelési adatok
| Vízbekötés | hideg-meleg vízre F3/8 coll |
| Rögzítés | álló 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel max. 30 mm pultvastagság |
| Vízelvezetés | leeresztő szelep nélkül |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár |
Szabványok, engedélyek
| Szabvány | EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60831-5/2021/KTEF - DELABIE csaptelepek |
Dimenziók, méretek
| Mélység | 200 mm kifolyási benyúlás |
| Tömeg | 3.21 kg |
| Magasság | 408 mm |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

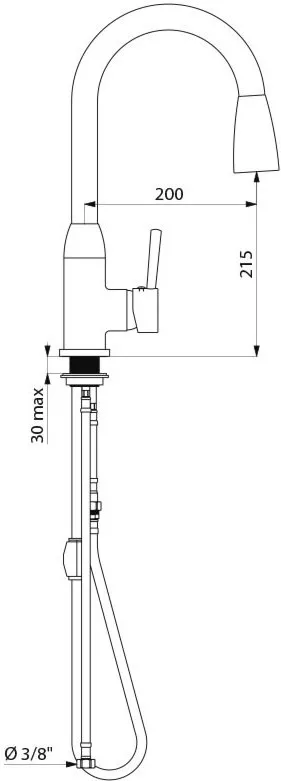

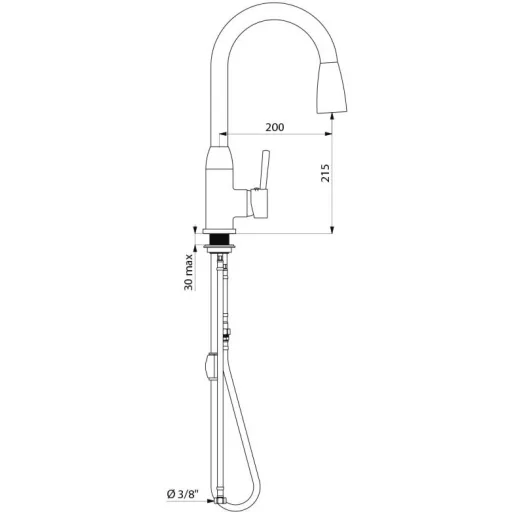

2D műszaki rajz
DEL2597 DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL2597 GSM fájl letöltéseKérdése van a termékkel kapcsolatban?
Vélemények
Erről a termékről még nem érkezett vélemény.
