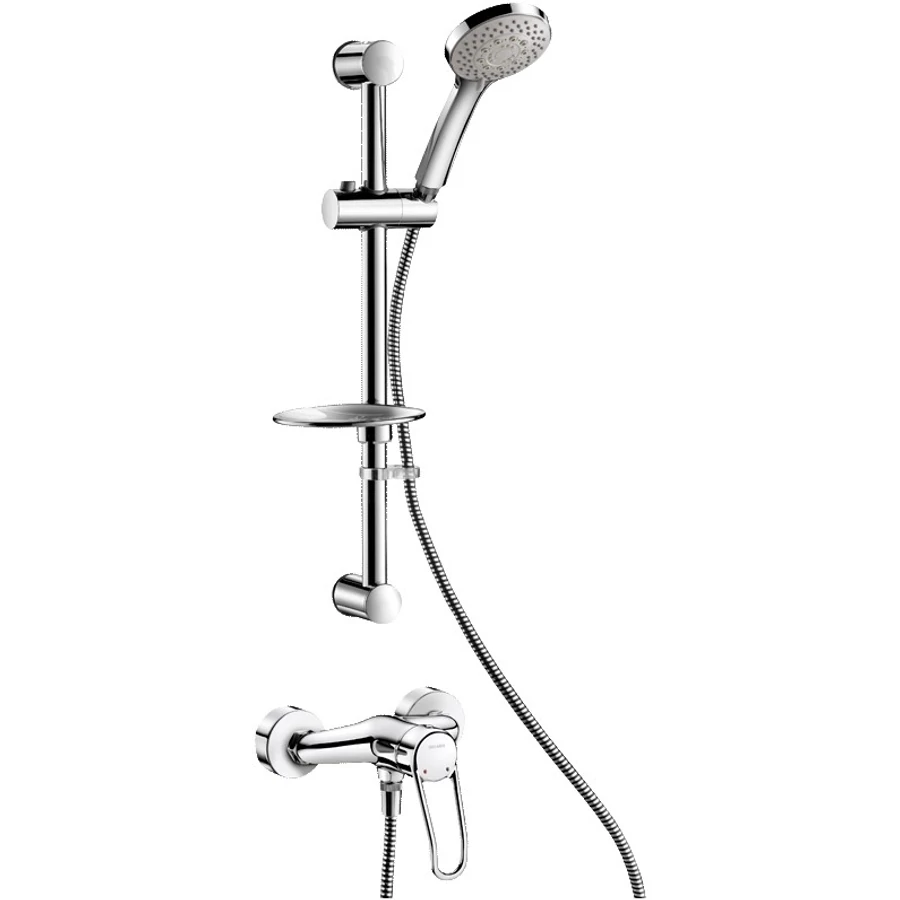

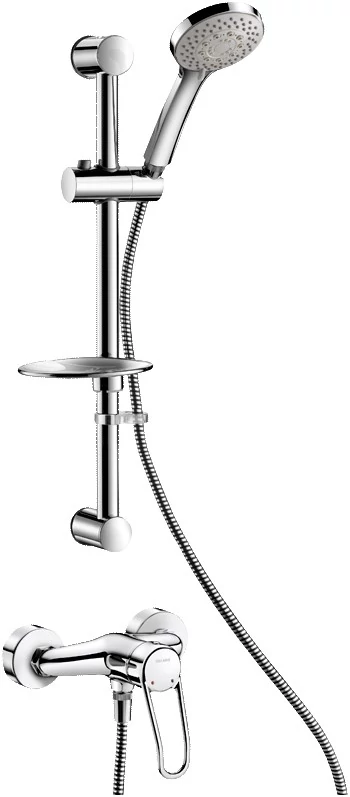

DELABIE falon kívüli karos zuhanyszett, gégecsöves esőztető kézi zuhany, rúd, szappantartó, 9L/p
Tervezői áttekintés

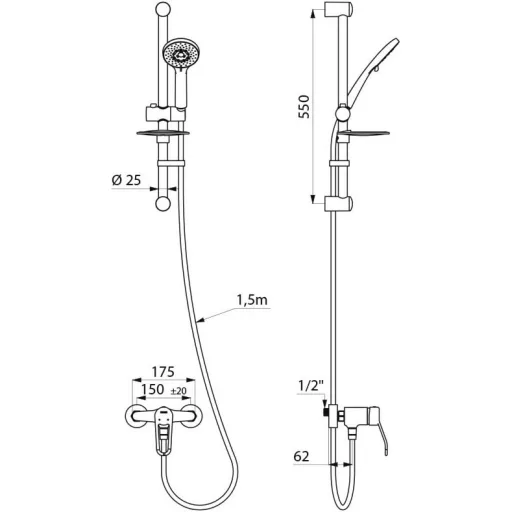

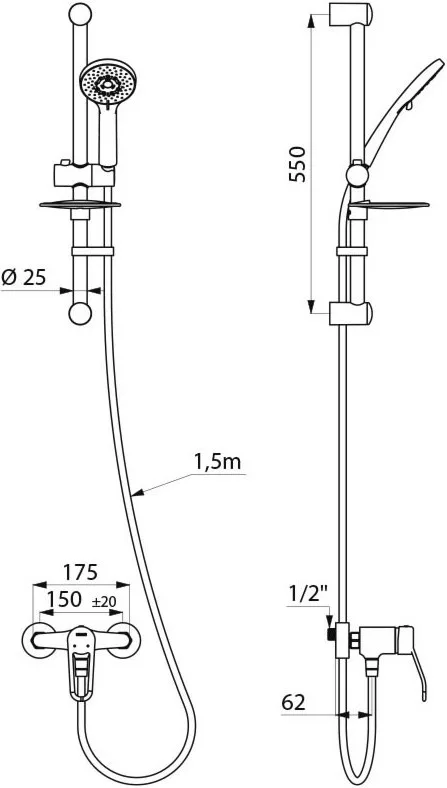

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 9 liter / perc
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Vízbekötés
- középponttól való távolság 150 mm
- középponttól való távolság 150 mm, mely 130-170 mm távolságban állítható; hideg-meleg vízre; falon kívüli vízbekötés; M1/2 coll
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok3 paraméter
- Felhasználási terület
-
- Egészségügy
- Akadálymentesített helyiségek eszköze
- Szállodai szobák
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
Működési jellemzők4 paraméter
- Működtetés
-
- karos
- 40 mm átmérőjű kerámia betéttel
- Vízátfolyás
-
- 9 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
Kialakítás3 paraméter
- Kialakítás
-
- könnyen tisztítható
- lyukas keverőkarral
- higiénikus
- ergonomikus
- Takarótárcsa
-
- takarótárcsával
- D=65 mm
- Tartozékok
-
- kézi zuhany
- a kevert víz kimenő ágába beépített visszacsapó szelep, amely vákuum esetén megakadályozza a szennyezett víz visszajutását a vízhálózatba
- zuhanyrúdra rögzített szappantartó
- flexibilis zuhany gégecső
- zuhany gégecső rögzítőgyűrű
- zuhanytartó rúd
- csúsztatható és dönthető zuhanyrózsa tartó
- zuhanycsaptelep
Szerelési adatok4 paraméter
- Rögzítés
-
- fali, falon kívüli
- Vízbekötés
-
- hideg-meleg vízre
- középponttól való távolság 150 mm, mely 130-170 mm távolságban állítható
- falon kívüli vízbekötés
- M1/2 coll
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek2 paraméter
- Szabvány
-
- EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány
- BREEAM besorolás
-
- 2 pont (kredit)
Dimenziók, méretek2 paraméter
- Csőátmérő
-
- 25 mm
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) – × 580 × – mm
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818019
További adatok1 paraméter
- Szín
-
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Karbantartás
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
