Leírás és Paraméterek
EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

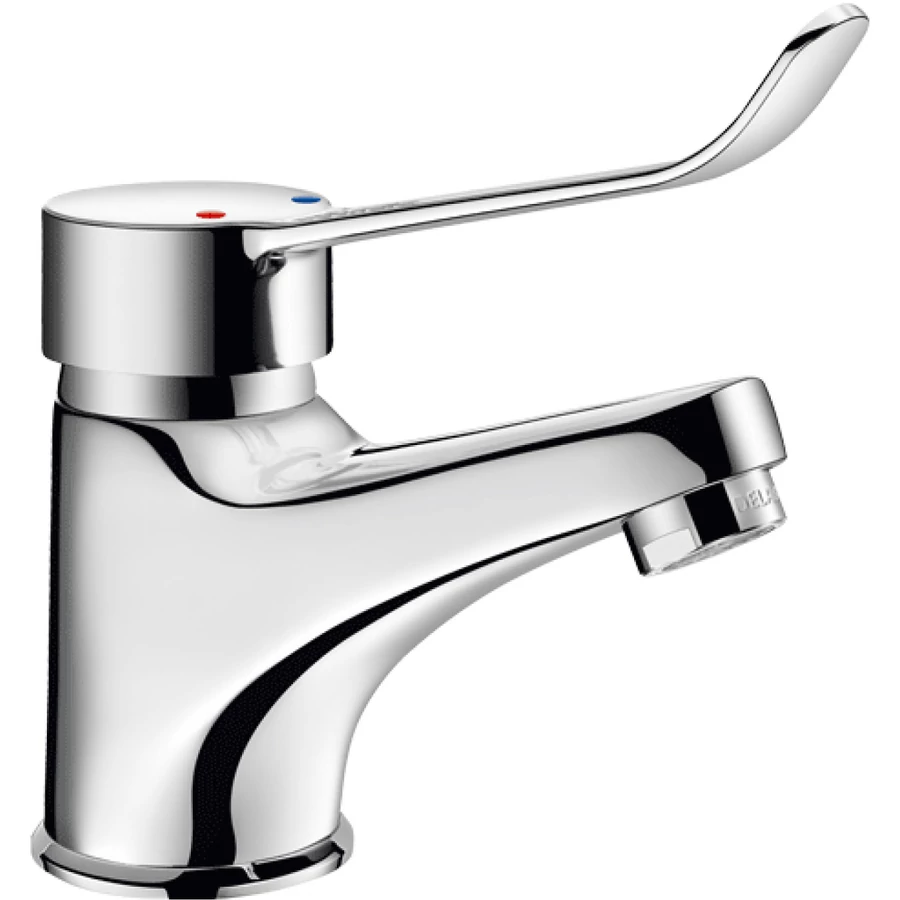

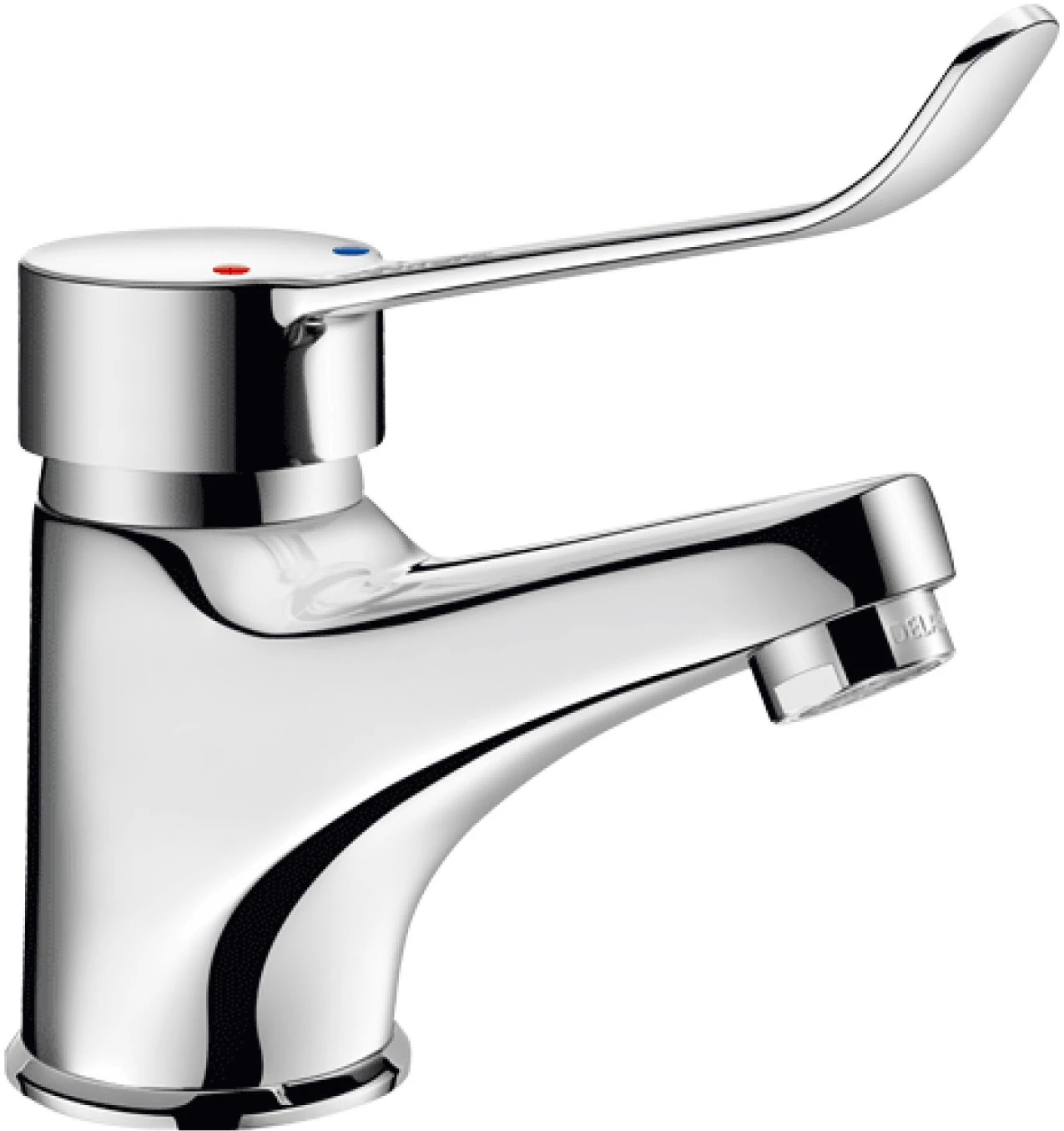

DEL2221L termék tulajdonságai
Termék adatok
| Termék jellege | mosdócsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Egészségügy Akadálymentesített helyiségek eszköze |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | karos 35 mm átmérőjű kerámia betéttel önelzáró |
| Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | 5 liter / perc |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) |
Kialakítás
| Kialakítás | könnyen tisztítható hosszú keverőkarral víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus |
| Kifolyás | fix kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a kifolyófej betét célszerszámmal kitekerhető, cserélhető szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét 60 mm kifolyási magasság |
| Tartozékok | speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak beépített szűrők |
Szerelési adatok
| Vízbekötés | hideg-meleg vízre F3/8 coll |
| Rögzítés | álló 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel max. 35 mm pultvastagság |
| Vízelvezetés | leeresztő szelep nélkül |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár |
Szabványok, engedélyek
| Szabvány | EN 817:2008 - Egészségügyi szerelvények. Mechanikus keverő csaptelepek (PN 10). Általános műszaki előírásokra vonatkozó harmonizált szabvány |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60829-5/2021/KTEF - DELABIE csaptelepek CW617 |
Dimenziók, méretek
| Mélység | 100 mm kifolyási benyúlás |
| Tömeg | 1.23 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

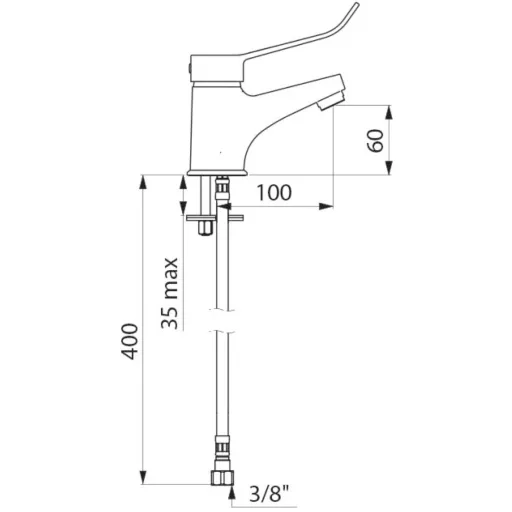

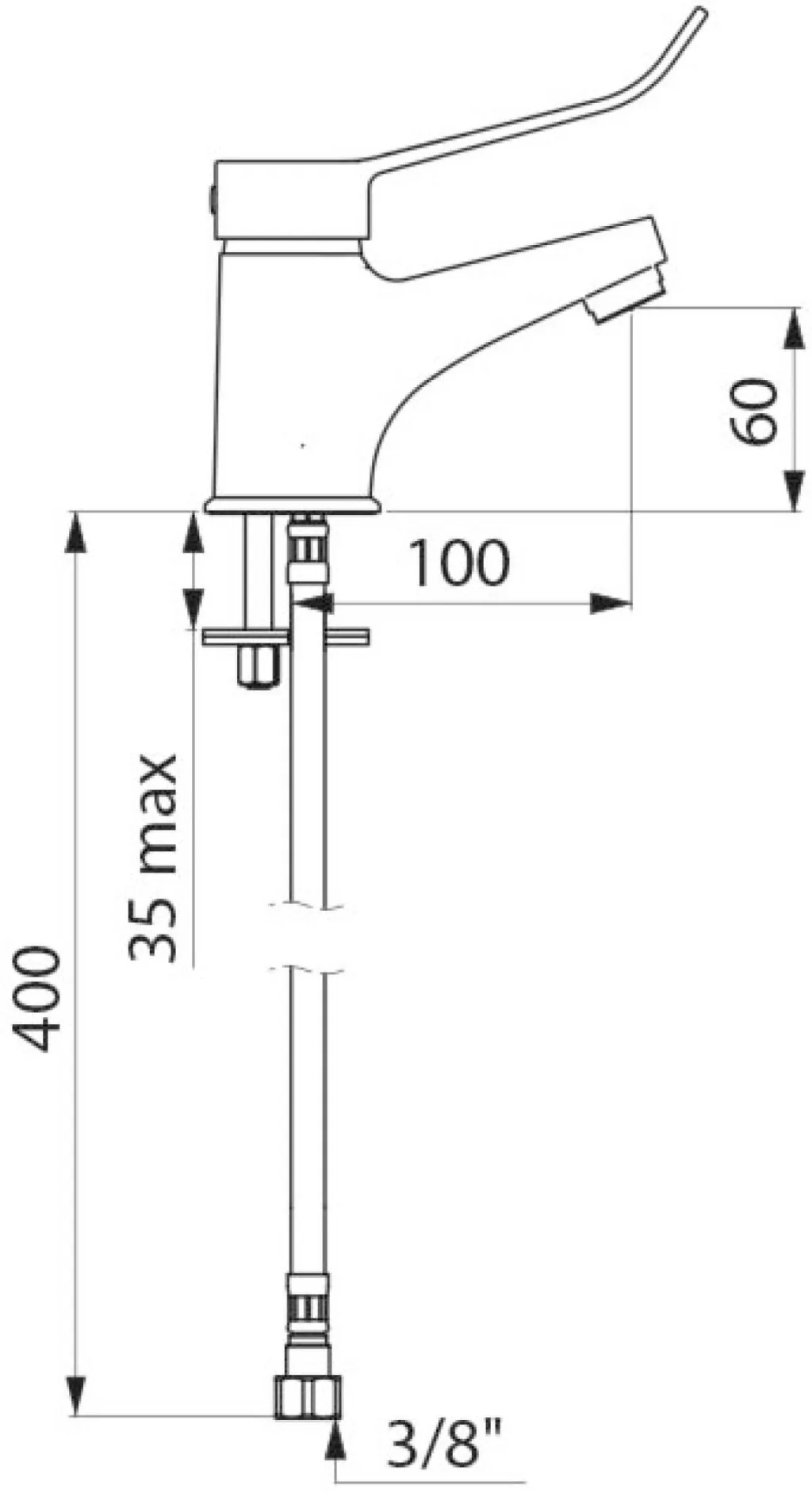

2D műszaki rajz
DEL2221L DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL2221L GSM fájl letöltése| Kifolyó | fix kifolyó |
| Leeresztő szelep | leeresztő szelep nélkül |
| Rendszer típusa - csapok, öblítőszelepek | DELABIE karos csapok |
| Működtetés | mechanikus |
| Rögzítés | álló |
| Vízbekötés | hideg-meleg vízre |
