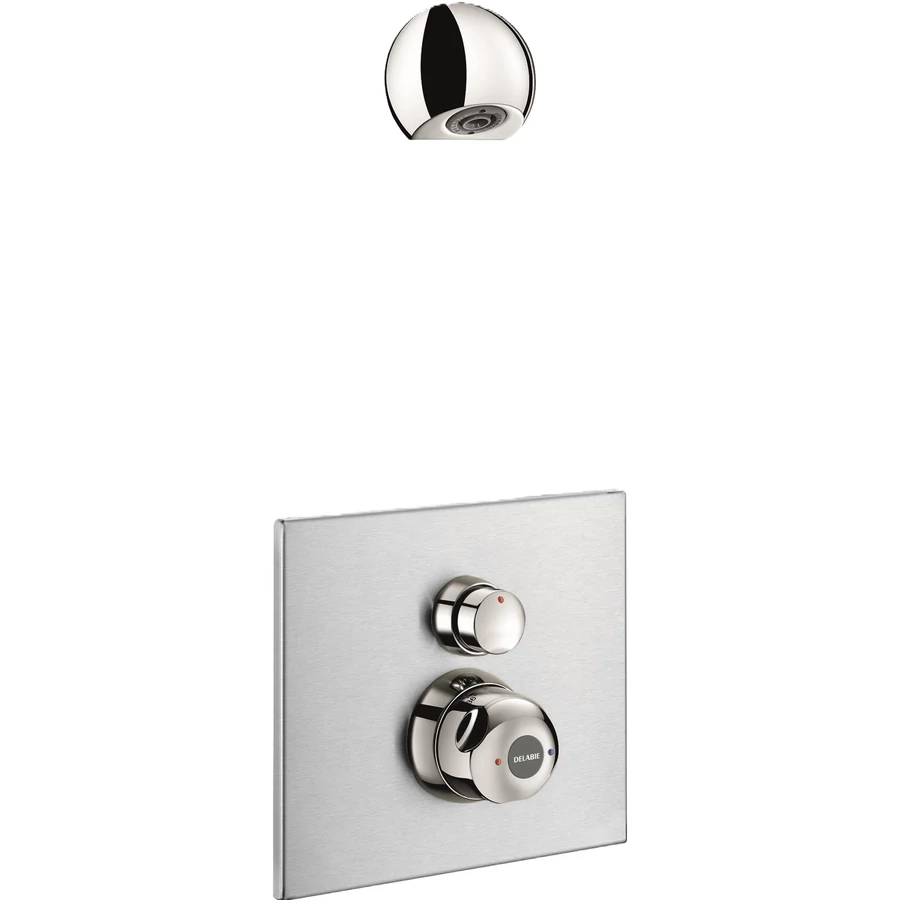

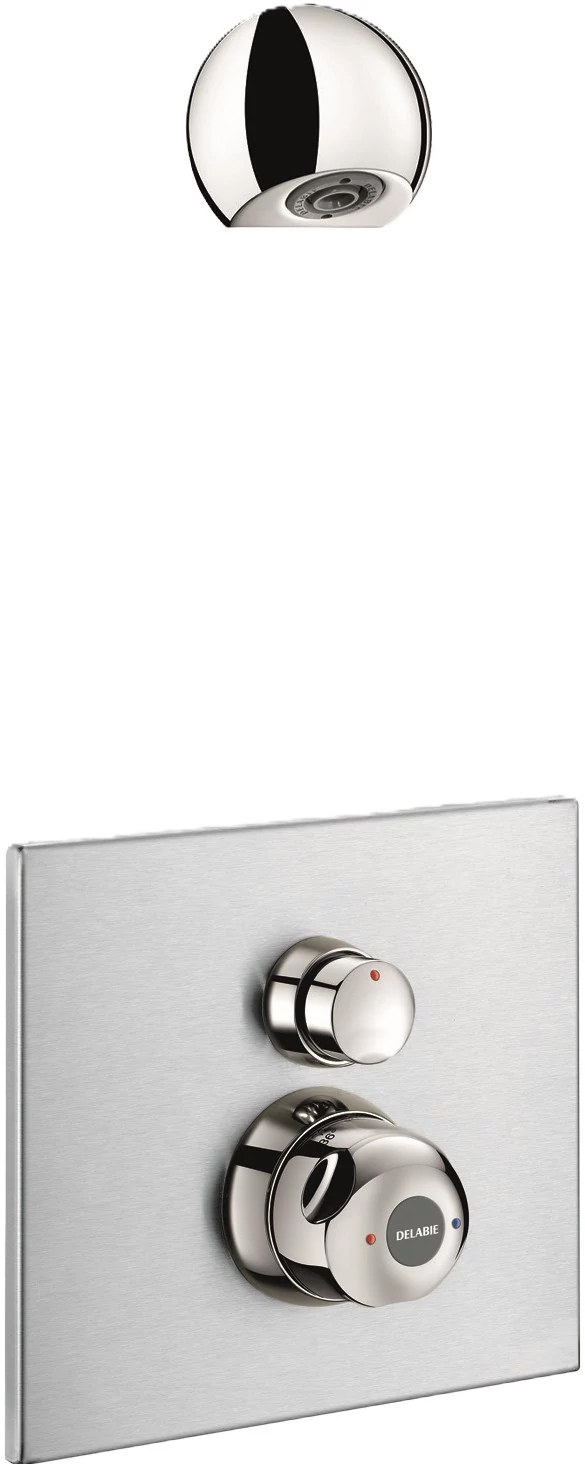

DELABIE SECURITHERM beépített zuhanyszett - forrázásgátlós zuhanycsap előlap időzített nyomógombbal 792BOX szerelődobozhoz + ROUND zuhanyfej, H-M vízre, 6L/p, kit 2/2
Kiegészítő termékek
Tervezői áttekintés

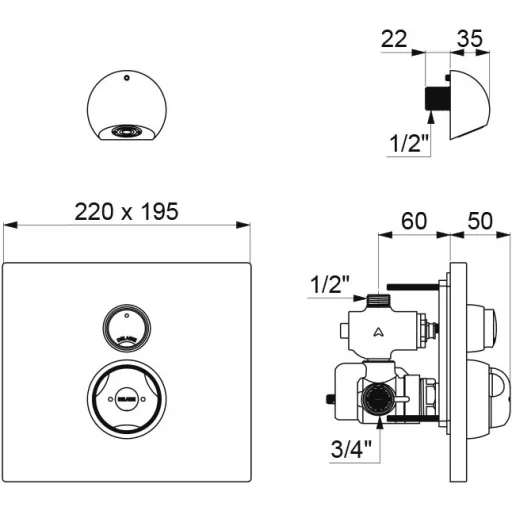

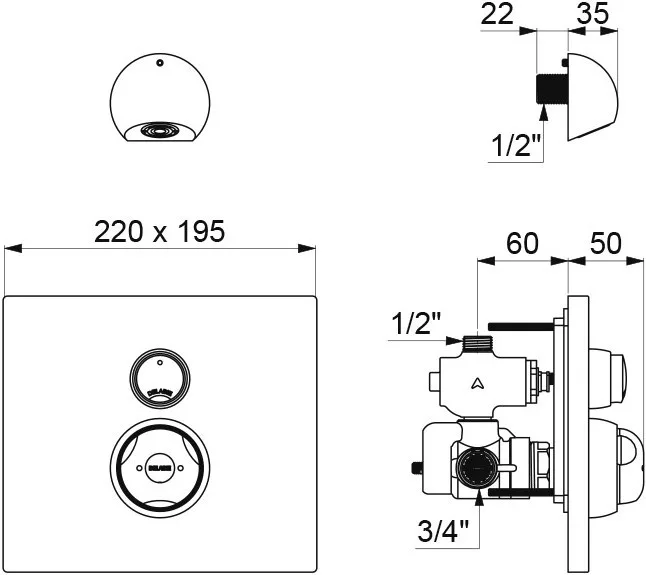

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Időzítés
- 30 mp
- Vízátfolyás
- 6 liter / perc
- DELABIE ROUND, TONIC JET és RAINY átfolyásszabályzós zuhanyfejekkel a vízátfolyás értéke 6L/p, ezek nélkül 9L/p 3 bar nyomáson.
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Sportlétesítmények
- Uszodák
- Ipari környezetbe
- Rendszer típusa
-
- DELABIE SECURITHERM zuhanycsaptelepek integrált, forrázásgátlós, termosztatikus keverőszeleppel
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Bayblend - nagy ellenállású műanyag
- rozsdamentes acél
- Borítás
-
- selyem matt
Működési jellemzők6 paraméter
- Működtetés
-
- Soft Touch könnyített nyomógombos működtetés (min. 2 kg)
- önelzáró
- Időzítés
-
- 30 mp
- Vízátfolyás
-
- DELABIE ROUND, TONIC JET és RAINY átfolyásszabályzós zuhanyfejekkel a vízátfolyás értéke 6L/p, ezek nélkül 9L/p 3 bar nyomáson.
- 6 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 500,000 használatra tesztelve
- Maximum hőmérséklet
-
- forrázásgátlós - a kifolyás automatikusan eláll a hidegvíz ellátás megszűnésekor
- gyárilag 38°C hőmérsékletre kalibrált
- Bayblend hőfokállító tekerőfejjel
- a termosztatikus keverőszelep üzemszerű működéséhez és a forrázásgátláshoz szükséges: 1) a bejövő meleg víz 55-85°C; 2) a bejövő hideg víz és meleg víz közti különbség min. 40°C; 3) a meleg víz és a kevert víz közti különbség min. 15°C
- 32 - 40 °C
Kialakítás3 paraméter
- Kifolyás
-
- M1/2 coll
- Kialakítás
-
- rozsdamentes acél előlappal
- szögletes forma
- termosztatikus keverővel
- vandálbiztos
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- 220x195 mm
- Tartozékok
-
- beépített szűrők és visszacsapó szelepek
- DELABIE ROUND zuhanyfej speciális vízkőtaszító kifolyó betéttel, vortex szórásképpel, víztakarékos kifolyás szabályzóval
- DELABIE SECURITHERM 3/4" időzített nyomógombos, termosztatikus / forrázásgátlós zuhanycsaptelep
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- hernyócsavarral
- rejtett csavarozással
- lopásbiztos rögzítés
- Vízbekötés
-
- hideg-meleg vízre
- M1/2 coll
- Szerelés
-

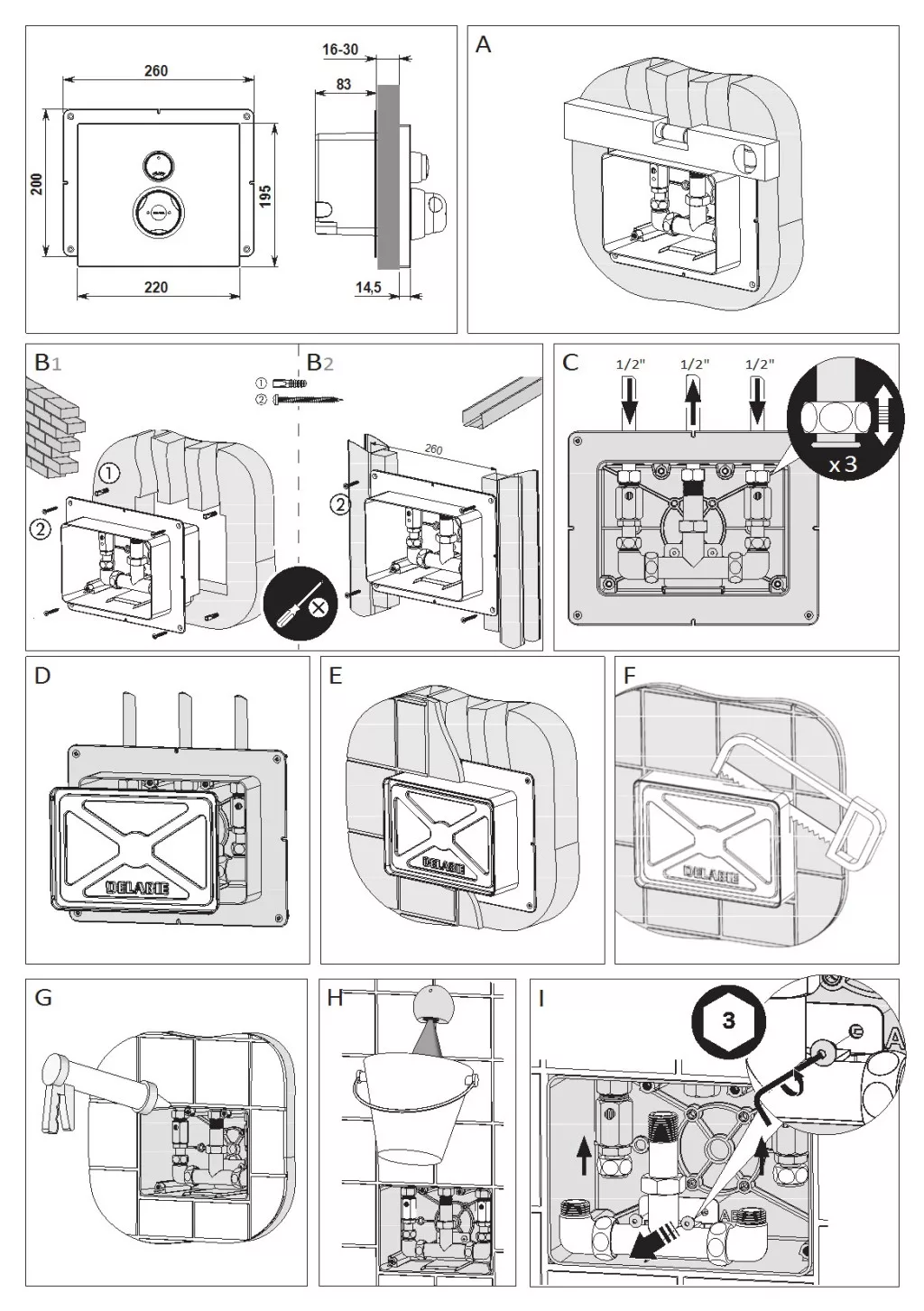

- A SECURITHERM beépített, falon belüli zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 83 mm mélységbe kell besüllyeszteni, a beburkolt csempesík 16 mm és 30 mm közötti vastagságának fenntartásával
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
- kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
- kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
- A zárófedél rögzítése 2 db hernyócsavarral történik.
- Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 8481801190
További adatok1 paraméter
- Szín
-
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.

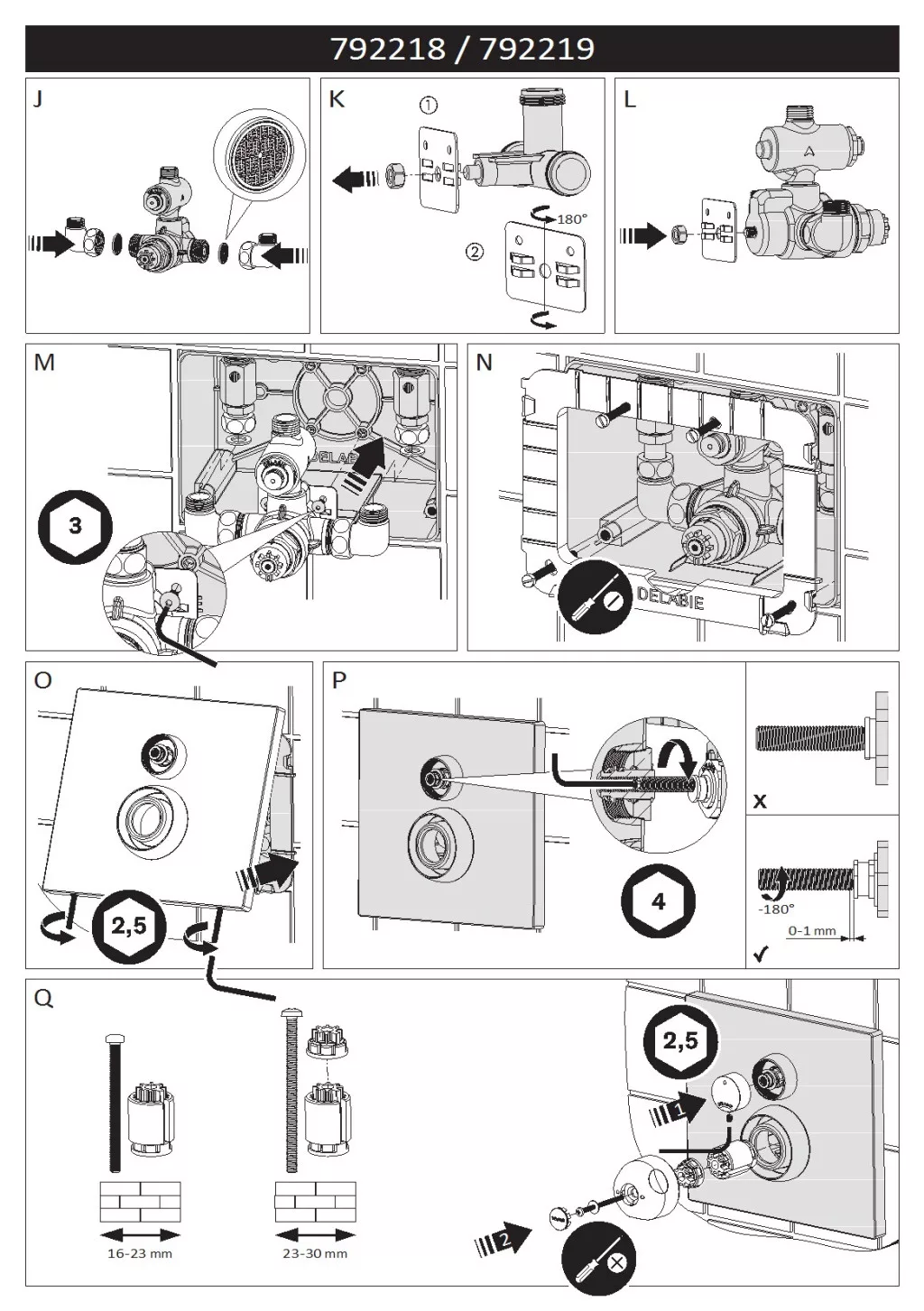

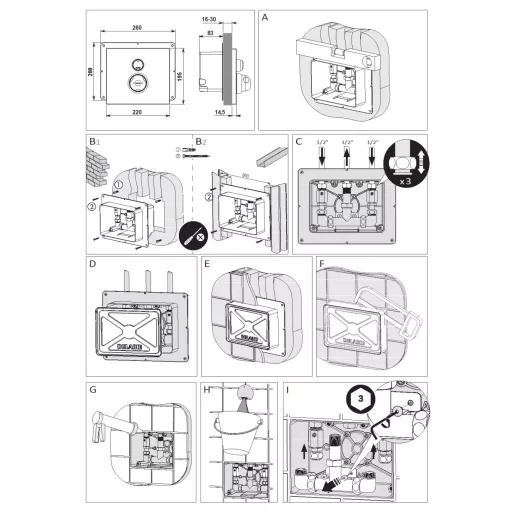

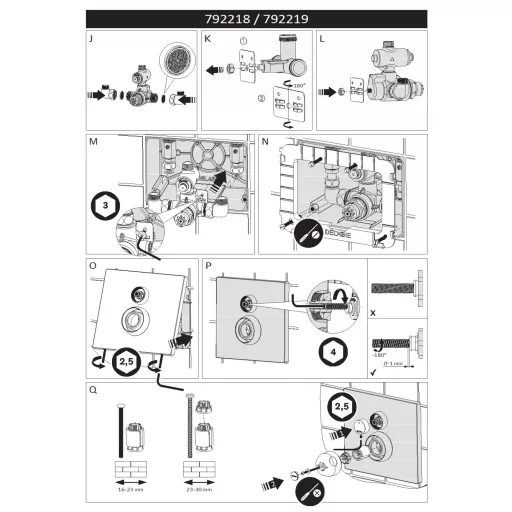

Szerelési lépések
1. lépés
A SECURITHERM beépített, falon belüli zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 83 mm mélységbe kell besüllyeszteni, a beburkolt csempesík 16 mm és 30 mm közötti vastagságának fenntartásával
2. lépés
A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
3. lépés
kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
4. lépés
kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra

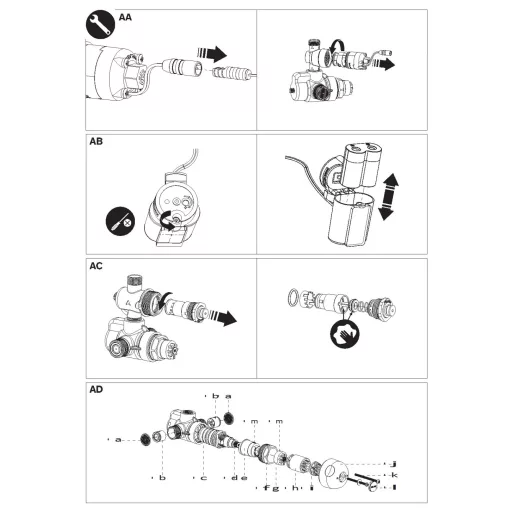

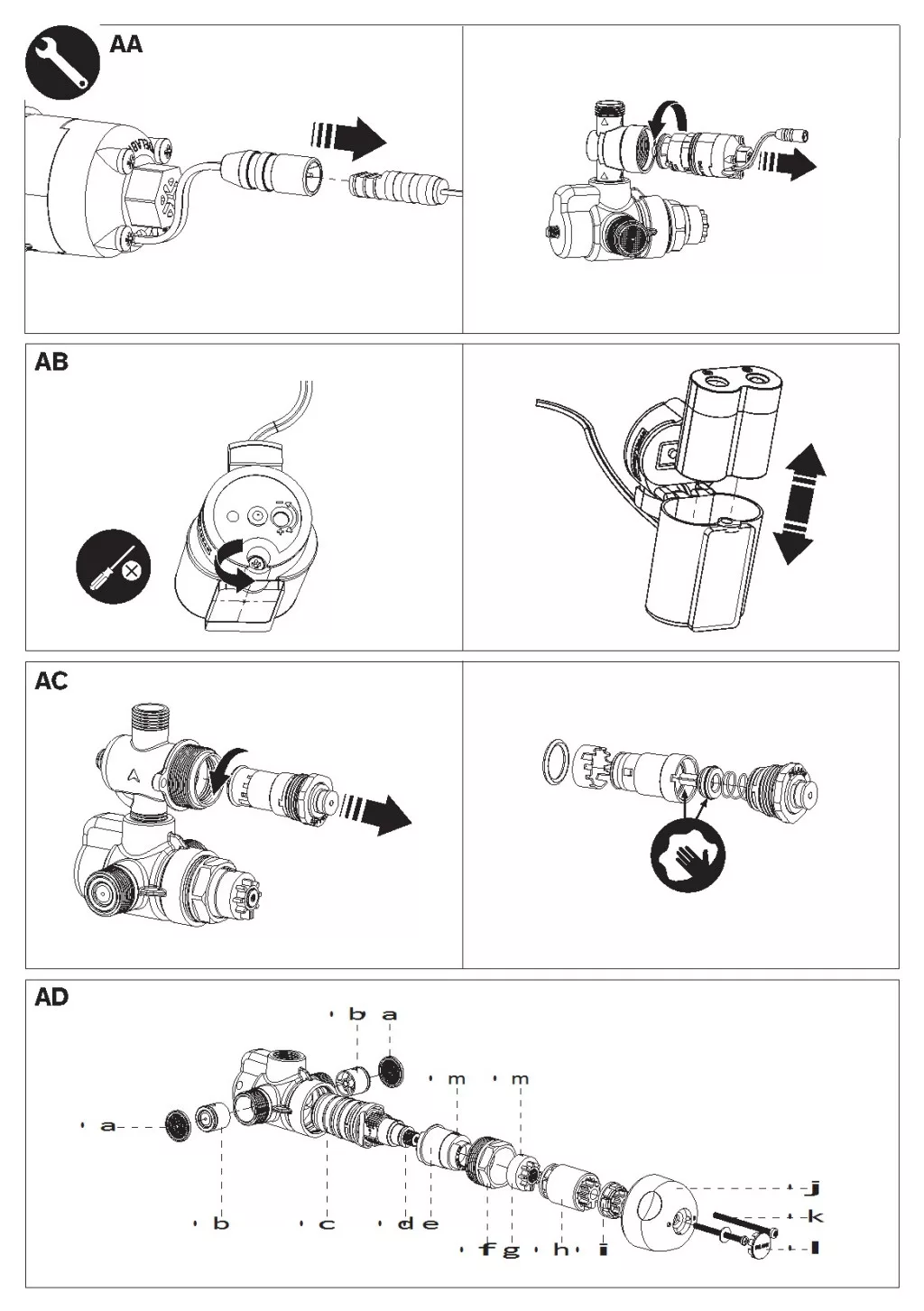

Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. A zárófedél rögzítése 2 db hernyócsavarral történik. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
