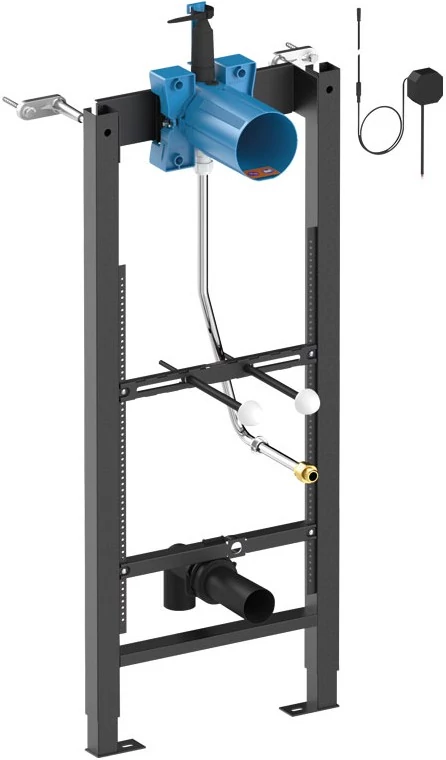

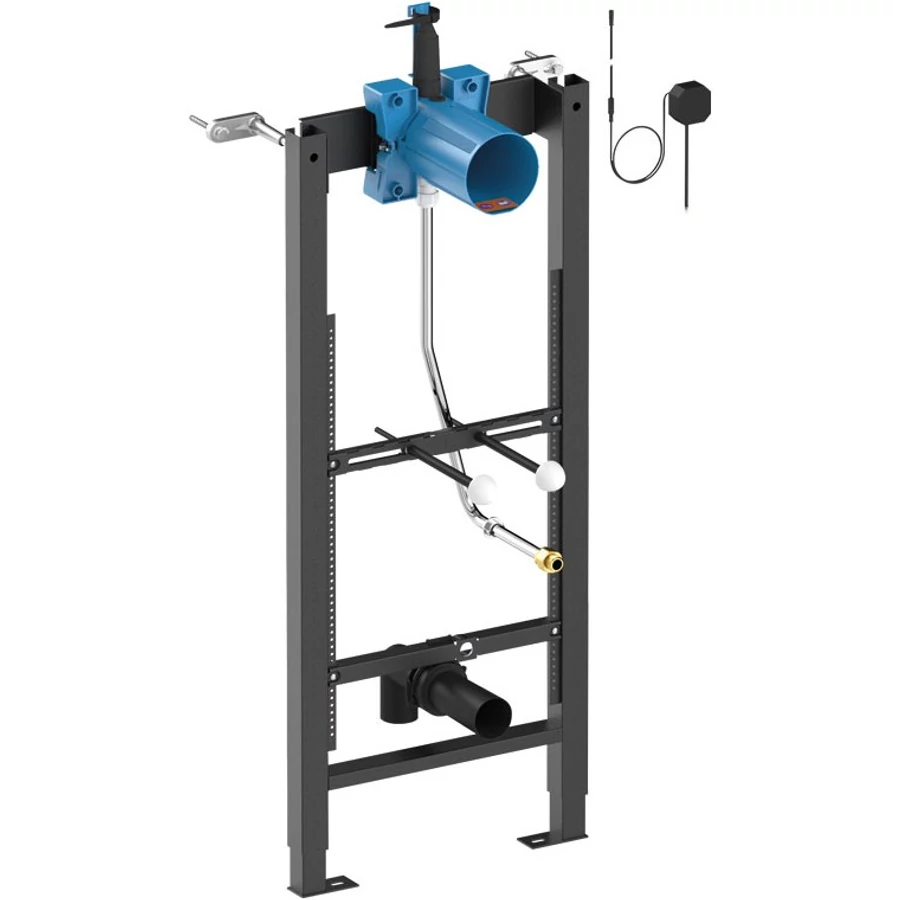

DELABIE TEMPOFIX 3 piszoár szerelőkeret vízzáró BOX-szal és transzformátorral TEMPOMATIC 4 automata piszoár öblítőszelephez, 1/2" flexibilis cső bekötésű öblítőfejes piszoárokhoz, hálózati, kit 1/2
![DELABIE TEMPOFIX 3 piszoár szerelőkeret vízzáró BOX-szal és transzformátorral TEMPOMATIC 4 automata piszoár öblítőszelephez, 1/2" flexibilis cső bekötésű öblítőfejes piszoárokhoz, hálózati, kit 1/2](https://www.greenclean.hu/img/20297/DEL543000D/512x512,r,1789120905/DEL543000D.webp "DELABIE TEMPOFIX 3 piszoár szerelőkeret vízzáró BOX-szal és transzformátorral TEMPOMATIC 4 automata piszoár öblítőszelephez, 1/2" flexibilis cső bekötésű öblítőfejes piszoárokhoz, hálózati, kit 1/2")
Kiegészítő termékek
Tervezői áttekintés

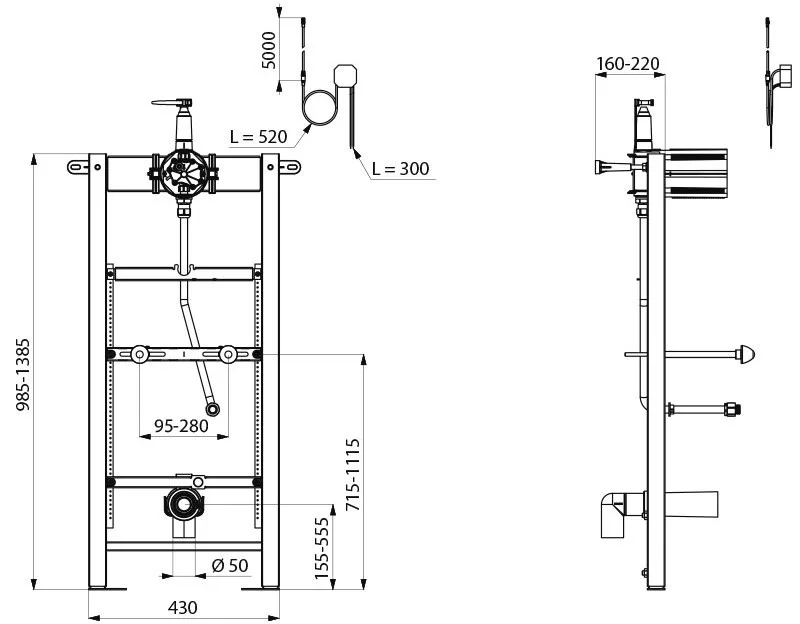

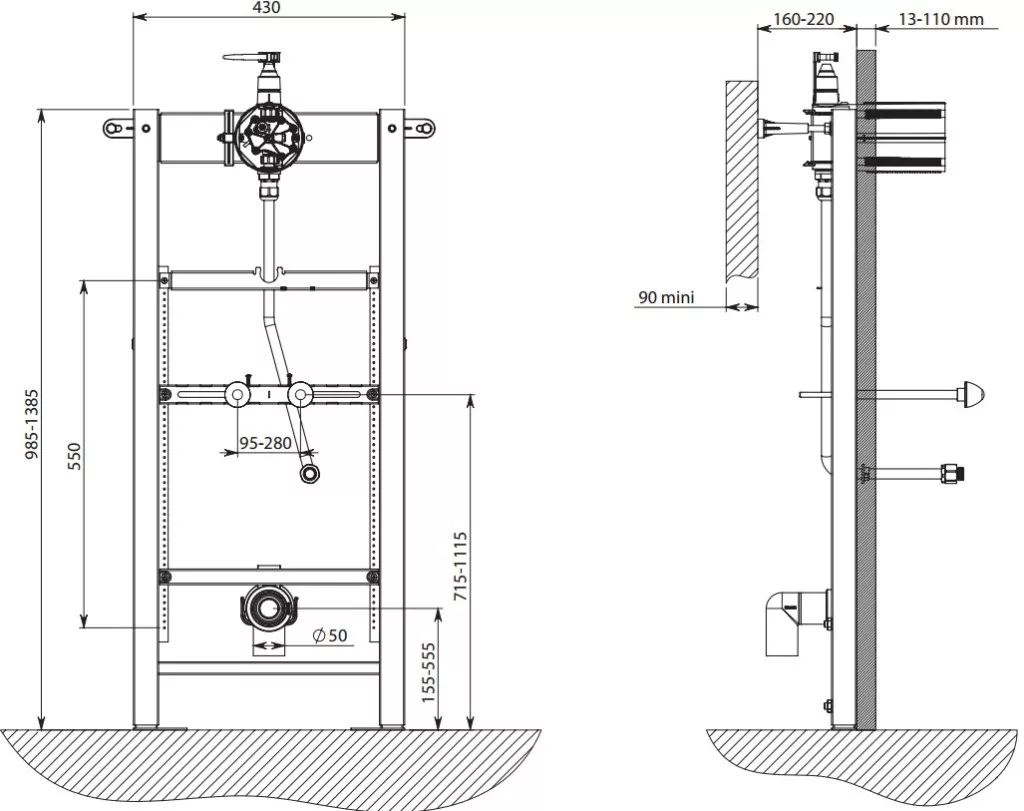

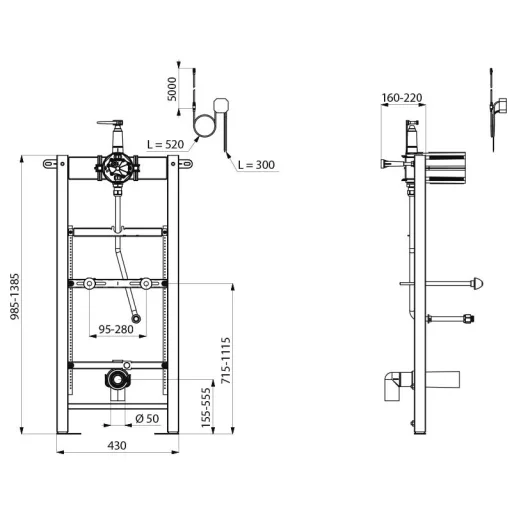

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Vízbekötés
- 1/2 coll
- Kifolyás
- 1/2"-os flexibilis
- 1/2"-os flexibilis piszoár öblítő bekötő csővel
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Sportlétesítmények
- Oktatási intézmények
- Uszodák
- Élelmiszeripar
- Közösségi vizesblokkok, közületi mosdók
- Intézmények
- Vendéglátó egységek
- Egészségügy
- Irodák
- Üzemi higiénia
- Kifejezetten nagy forgalmú közösségi helyiségekbe
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
-
- acél
- műanyag
- Acél minősége
-
- szénacél
- Borítás
-
- fekete
- kék
Működési jellemzők3 paraméter
- Működtetés
-
- automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Tápellátás
-
- 230V, hálózati
- a készülékhez szükséges transzformátor tartozék
Kialakítás4 paraméter
- Kifolyás
-
- 1/2"-os flexibilis piszoár öblítő bekötő csővel
- Kialakítás
-
- vandálbiztos
- 95 - 280 mm
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- vízzáró dobozos kialakítás - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- Tartozékok
-
- vízmentesen záró szerelődoboz
- a termék tartalmazza a piszoár öblítő bekötőcsövet
- fali rögzítők
- 230/6V transzformátor + 5m hosszú kábel
- piszoár öblítőcső
Szerelési adatok5 paraméter
- Rögzítés
-
- beépített
- rejtett csavarozással
- lopásbiztos rögzítés

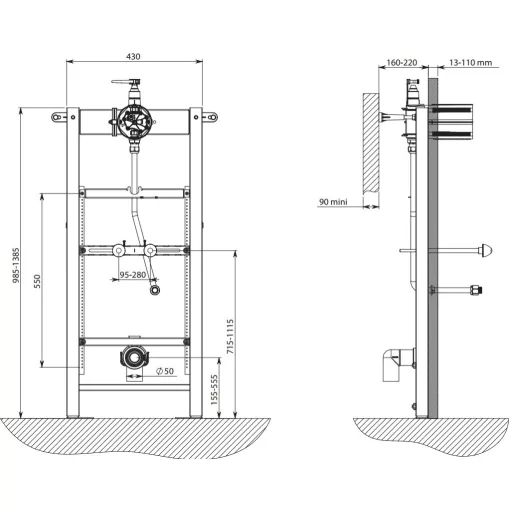

- padlóhoz és hátsó falhoz rögzítendő
- 100 - 280 mm szélesség között állítható rögzítési távolság
- Vízbekötés
-
- 1/2 coll
- Vízelvezetés
-
- D=50 mm
- Szerelés
-
- előreszerelve csomagolt
- legalább 90 mm vastag, kizárólag teherhordó falhoz rögzíthető
- a teherhordó fal és a szerelőkeret közötti távolság 160 mm és 220 mm között állítható
- a beburkolt előtétfal vastagsága 13 - 110 mm között lehet
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
- kit 1/2: a szerelőkeret a vízmentesen záró szerelődobozzal, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
- kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- NF D12-208
- 2014/30/EU - Elektromágneses kompatibilitás
- 2014/35/EU - Alacsony feszültség irányelv
- EN 55014-1:2016 - Harmonizált szabvány
- EN 61000-3-2:2014 - Harmonizált szabvány
- EN 61000-3-3:2013 - Harmonizált szabvány
- EN 55014-2:2015 - Harmonizált szabvány
- EN 60335-1:2012+A11:2014 - Harmonizált szabvány
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84819000
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 430 × 1385 × 220 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
előreszerelve csomagolt
2. lépés
legalább 90 mm vastag, kizárólag teherhordó falhoz rögzíthető
3. lépés
a teherhordó fal és a szerelőkeret közötti távolság 160 mm és 220 mm között állítható
4. lépés
a beburkolt előtétfal vastagsága 13 - 110 mm között lehet
5. lépés
A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
6. lépés
kit 1/2: a szerelőkeret a vízmentesen záró szerelődobozzal, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
7. lépés
kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.

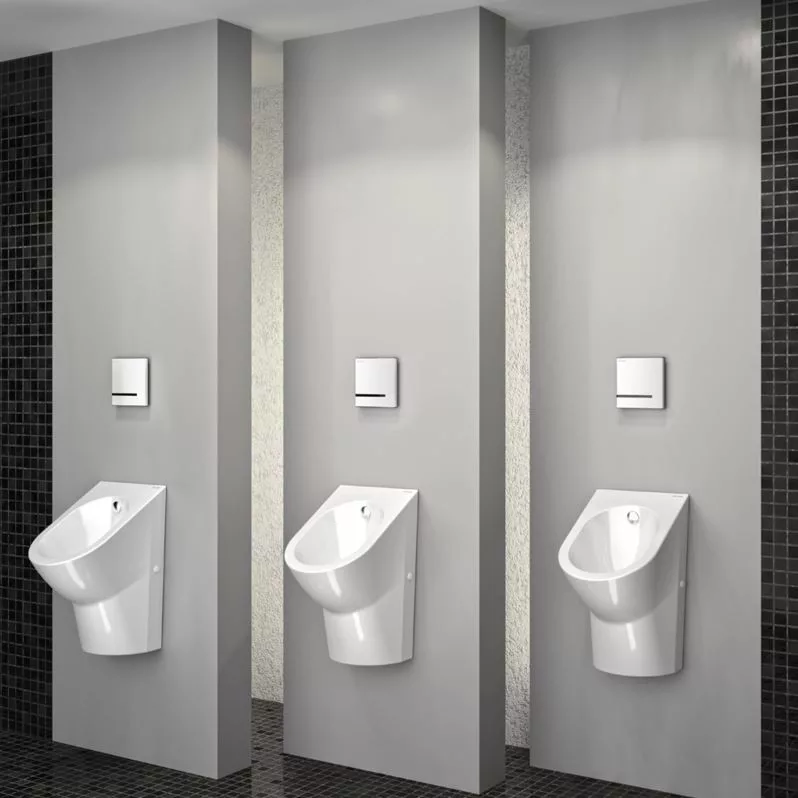

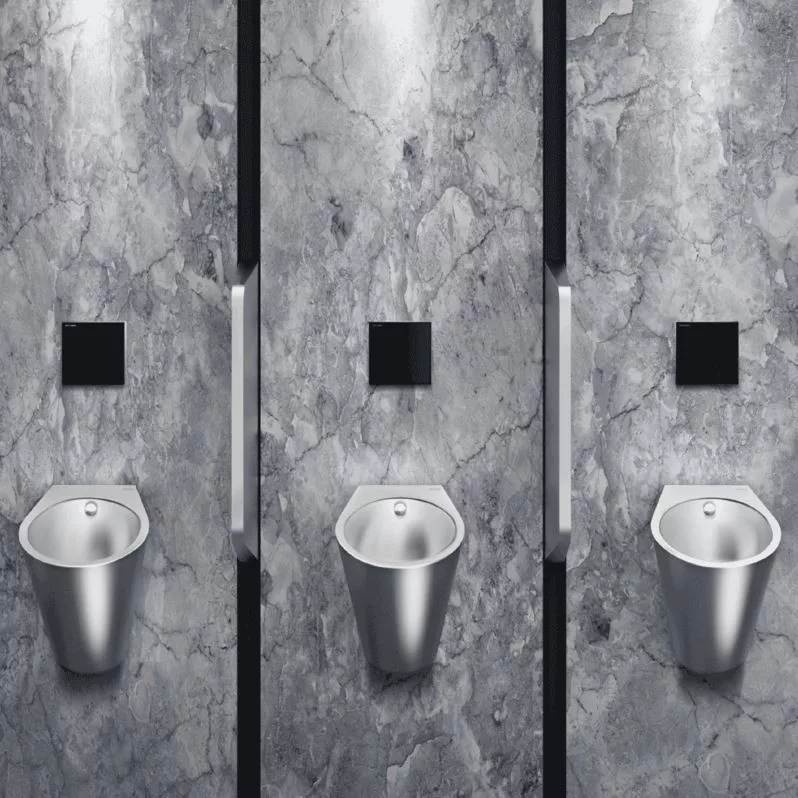

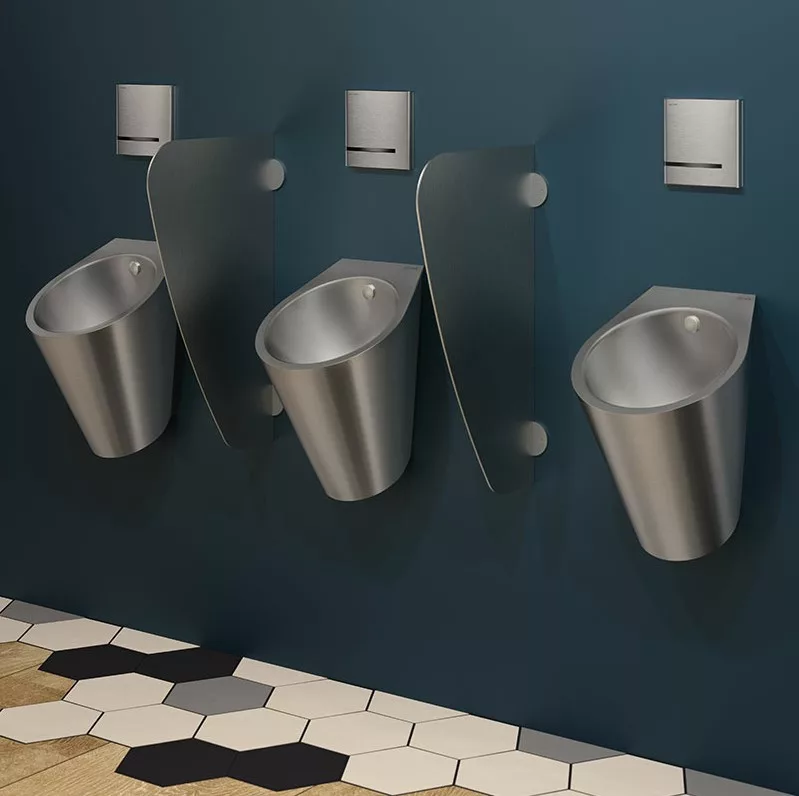

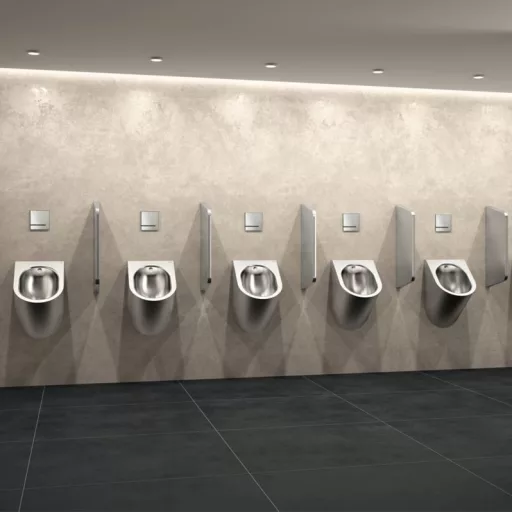

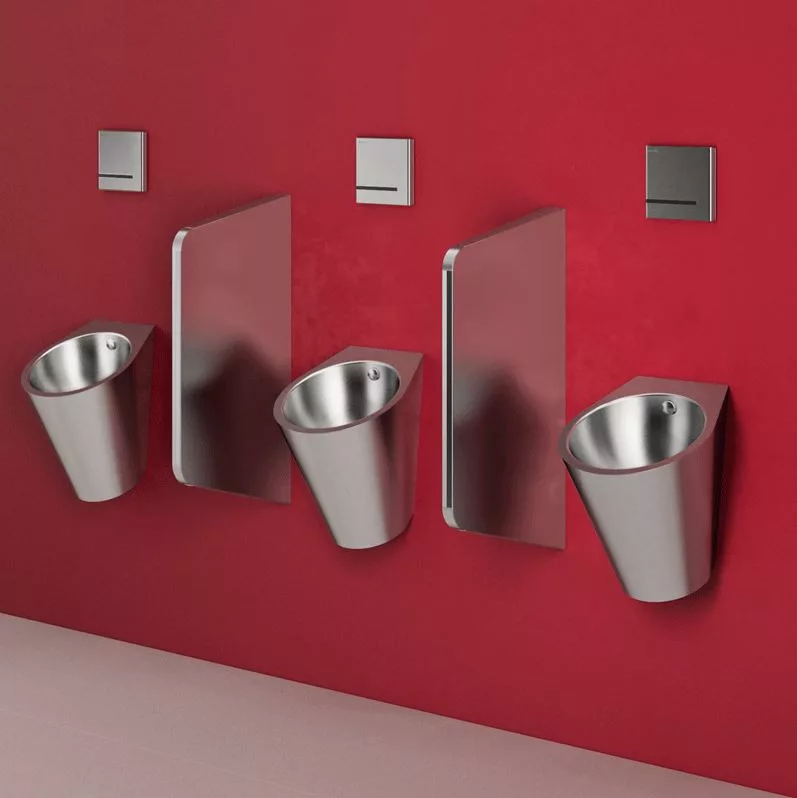

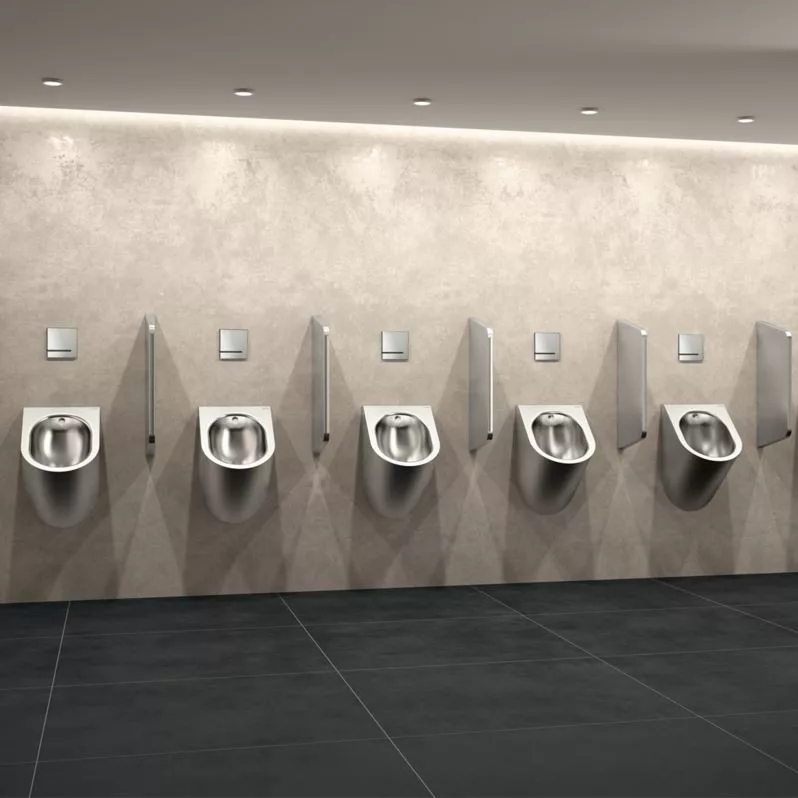

Alkalmazási területek
