Cikkszám:
DEL564005DE-DEL464000
Outlet

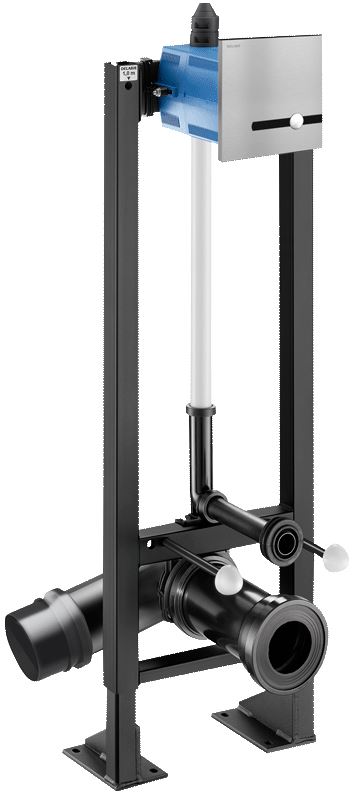

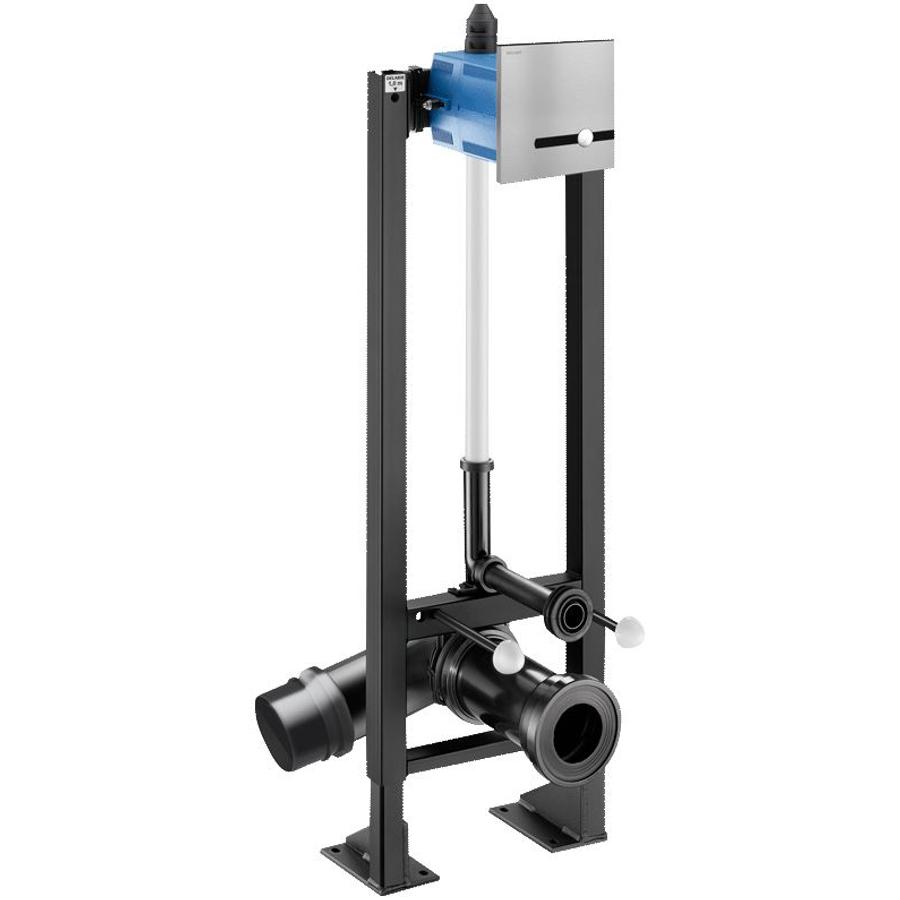

DELABIE TEMPOFIX 3 szerelőkeretes WC öblítő Dual Control infra és nyomógombos vezérléssel, álló, önhordó, hálózati
Helyette a következő megoldást ajánljuk:
DEL564005DE - DELABIE TEMPOFIX 3 WC szerelőkeret hálózati automata és duális vezérlésű, tartály nélküli direkt WC öblítőszelepekhez, BOX, álló, önhordó, 10-120mm vastag falakra, kit 1/2
A termék felhasználásával, kompatibilitásával és támogatásával kapcsolatban keressen minket elérhetőségeinken!
+36 22 582 108
info@greenclean.hu
Nincs raktáron
Tervezői áttekintés

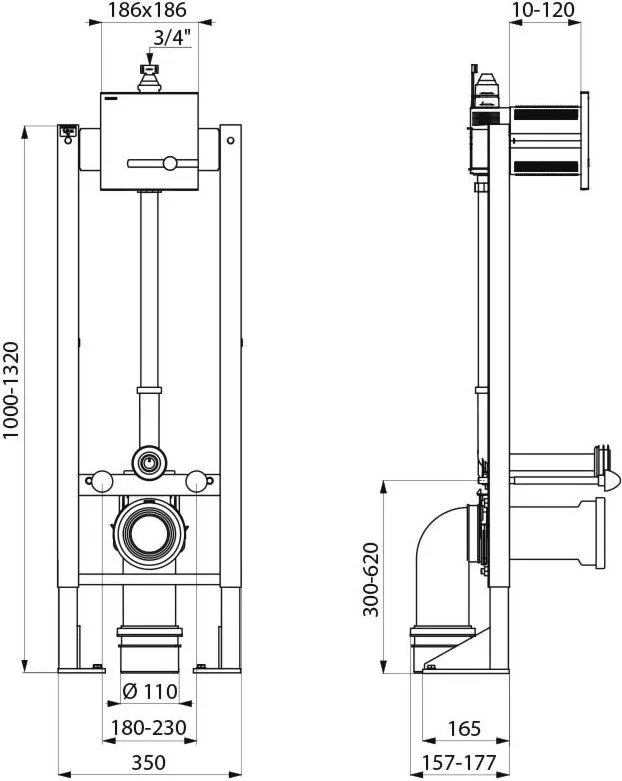

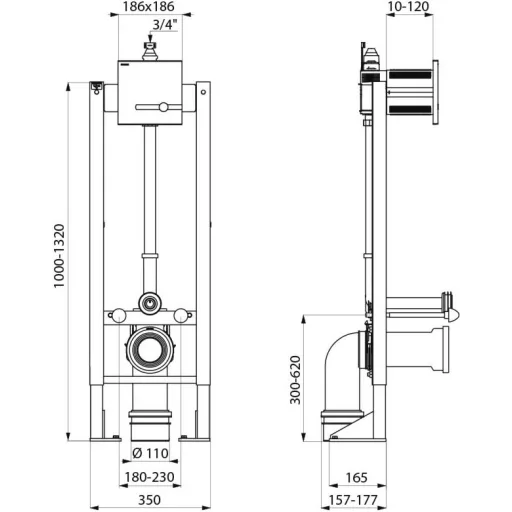

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Vízbekötés
- 3/4 coll
- Kifolyás
- 32/55 mm
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
25 paraméter · 9 csoport
Termék adatok4 paraméter
- Termék jellege
-
- WC szerelőkeret öblítőszeleppel
- Felhasználási terület
-
- Sportlétesítmények
Oktatási intézmények
Uszodák
Élelmiszeripar
Közösségi vizesblokkok, közületi mosdók
Intézmények
Vendéglátó egységek
Egészségügy
Irodák
Akadálymentesített helyiségek eszköze
Kifejezetten nagy forgalmú közösségi helyiségekbe
- Sportlétesítmények
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Anyaghasználat2 paraméter
- Anyag
-
- acél
- Borítás
-
- fekete
selyem matt
- fekete
Működési jellemzők5 paraméter
- Működtetés
-
- önelzáró
automatikus öblítés a WC-ről való távozáskor, vagy az öblítés indítása a kéz szenzor előtti 40 mm-es távolságban való elhúzásával
ütésálló és vandálbiztos infravörös jelenlét érzékelő
automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
- önelzáró
- Vízátfolyás
-
- állítható vízátfolyás
1 liter / mp
- állítható vízátfolyás
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- 400 kg teherbírás
- Tápellátás
-
- 230V, hálózati
a készülékhez szükséges transzformátor tartozék
- 230V, hálózati
Kialakítás3 paraméter
- Kifolyás
-
- 32/55 mm
- Kialakítás
-
- rozsdamentes acél előlappal
vandálbiztos
könnyen tisztítható
víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
higiénikus
ergonomikus
186x186 mm előlap méret
- rozsdamentes acél előlappal
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését
indítás késleltető rendszer - az érzékelést követően nem lép működésbe azonnal az automatika, csak huzamosabb idejű használatot követően
Az infravörös szenzor érzékelési távolsága, az öblítés időzítése és a vízátfolyás mértéke is igény szerint állítható.
tengervízzel és szürkevízzel is működik - a rendeltetésszerű használathoz a szelep elé megfelelő előszűrő beépítése szükséges
vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
Szerelési adatok5 paraméter
- Rögzítés
-
- beépített
álló
180 mm-es és 230 mm-es rögzítéstávolságokra is alkalmas
- beépített
- Vízbekötés
-
- 3/4 coll
- Vízelvezetés
-
- D = 110 mm
- Szerelés
-
- A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
előreszerelve csomagolt
kizárólag teherhordó padlóra rögzíthető - min. 350 kg/m3
a beburkolt előtétfal vastagsága 10 - 120 mm között lehet
- A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek1 paraméter
- Szabvány
-
- NF D12-208
CE
EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
2014/30/EU - Elektromágneses kompatibilitás
2014/35/EU - Alacsony feszültség irányelv
EN 61000-3-2:2014 - Harmonizált szabvány
EN 61000-3-3:2013 - Harmonizált szabvány
EN 55014-2:2015 - Harmonizált szabvány
EN 60335-1:2012+A11:2014 - Harmonizált szabvány
EN 55014-1:2006+A1:2009+A2:2011 - Harmonizált szabvány
- NF D12-208
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország - FR
- VTSZ
-
- 848190
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 350 × aszerelőkeretmagassága0-200mmtartománybannövelhető(az1méteresjelölőponttólszámítva)
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Karbantartás
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Alkalmazási területek
Alkalmazási példák
SportlétesítményekOktatási intézményekUszodákÉlelmiszeriparKözösségi vizesblokkok, közületi mosdókIntézményekVendéglátó egységekEgészségügyIrodákAkadálymentesített helyiségek eszközeKifejezetten nagy forgalmú közösségi helyiségekbe
