Leírás és Paraméterek
DELABIE direkt öblítésű WC öblítőszelep rendszer leírása:
Direkt öblítés
A direkt bekötésű öblítő rendszer szemben a hagyományos tartályos öblítéssel innovatív megoldást biztosít hosszú távra a nagy forgalmú közösségi mosdók számára.
Előnyei:
- Az öblítés hatékony, mivel közvetlenül a vízhálózatra van kötve, a hálózati nyomást kihasználva határozottan erőteljesebb öblítést tesz lehetővé, mint a hagyományos tartályos megoldás.*
- Gyors - azonnal rendelkezésre áll, hiszen nincs újratöltődés, így nincs várakozási idő sem, ami kifejezetten előnyös a folyamatos, intenzív használat esetén.
- Víztakarékos, ugyanis a vízátfolyás állítható. A kétmennyiségű öblítés alapbeállítása 3L/6L / öblítés, mely akár 2L/4L / öblítés volumenre is csökkenthető. Nemcsak költséghatékony, de környezettudatos üzemeltetést biztosít.
- Minimális szervizigény jellemzi vízkőtaszító kialakításának köszönhetően, hiszen itt nem áll fenn a veszélye a tartály alján lerakódó vízkőnek, ami a záró mechanizmust akadályozva idézheti elő a folyamatos víz szivárgást, mint a tartályos öblítő rendszerek esetében.
- Az öblítőszelep élettartama hosszú, minimum 500,000 ciklus.
- Karbantartása egyszerű, az időszakos szervizek esetén könnyen hozzáférhető helyen van a mechanizmus.
- Higiénikus, hiszen nincs pangó víz, amiben elszaporodhatnak a baktériumok, mint az öblítőtartály esetében.
- Vandálbiztos, ütésálló kialakítás, ezenkívül rejtett rögzítés gondoskodik a biztonságos használatról és a vandalizmus kiküszöböléséről.
- Könnyen és kényelmesen használható minden korosztály számára.
- Csendes, nagyon minimális zajszinttel üzemeltethető.
*Az épület csőhálózatának átmérője ismeretében a megfelelő termékekkel kapcsolatban konzultáljon kollégánkkal.
EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

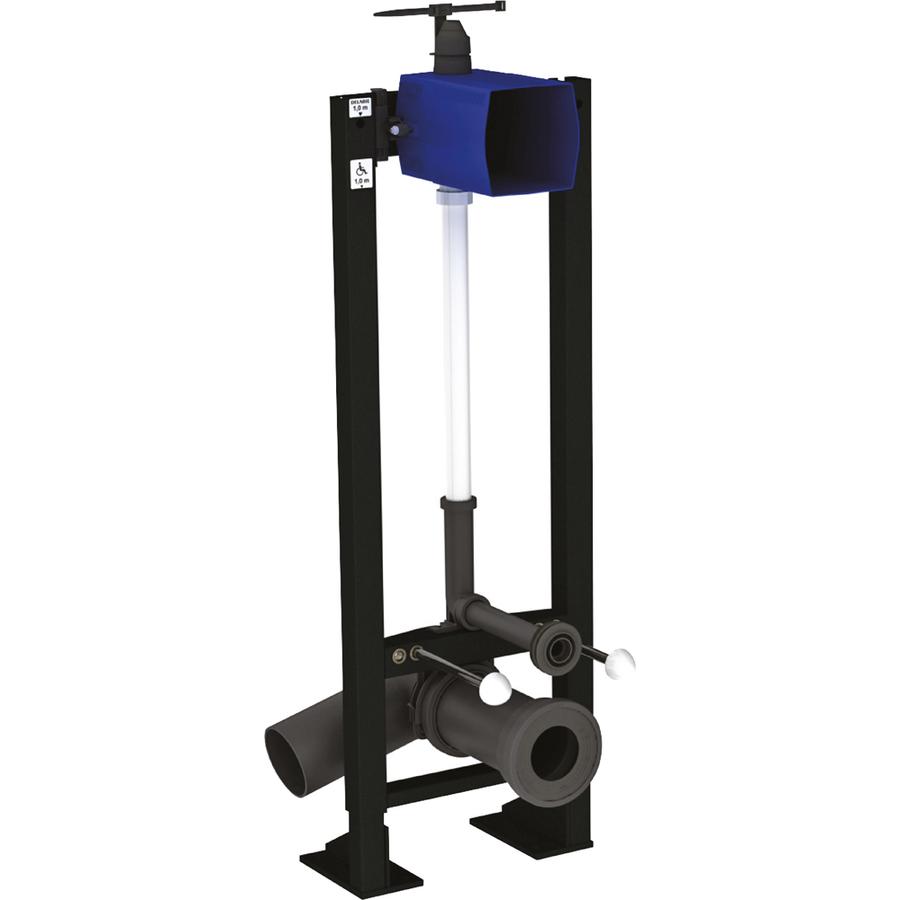

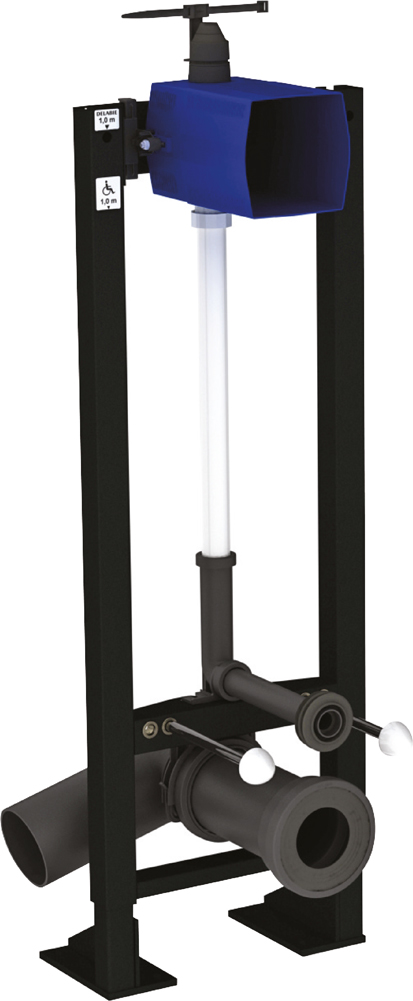

DEL564065DE termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE direkt öblítésű WC öblítőszelep |
| Termék jellege | WC szerelőkeret |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Sportlétesítmények Oktatási intézmények Közösségi vizesblokkok, közületi mosdók Vendéglátó egységek Egészségügy Irodák Szállodai szobák |
Anyaghasználat
| Anyag | acél |
| Borítás | fekete |
Működési jellemzők
| Teljesítmény | 400 kg teherbírás |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges |
Kialakítás
| Extra | Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét vákuum megszakító szelep, mely megakadályozza az öblítővíz visszaáramlását az ivóvíz hálózatba vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól |
| Kialakítás | vandálbiztos előszerelt |
| Tartozékok | a WC öblítőszelep előlap nem tartozék, azt külön szükséges megrendelni |
Szerelési adatok
| Vízbekötés | 3/4 coll |
| Rögzítés | beépített álló rejtett csavarozással 180 mm-es és 230 mm-es rögzítéstávolságokra is alkalmas |
| Vízelvezetés | D=110 mm |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. |
| Szerelés | A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok. előreszerelve csomagolt kizárólag teherhordó padlóra rögzíthető - min. 350 kg/m3 a beburkolt előtétfal vastagsága 10 - 120 mm között lehet a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár - |
Szabványok, engedélyek
| Szabvány | NF D12-208 EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep. |

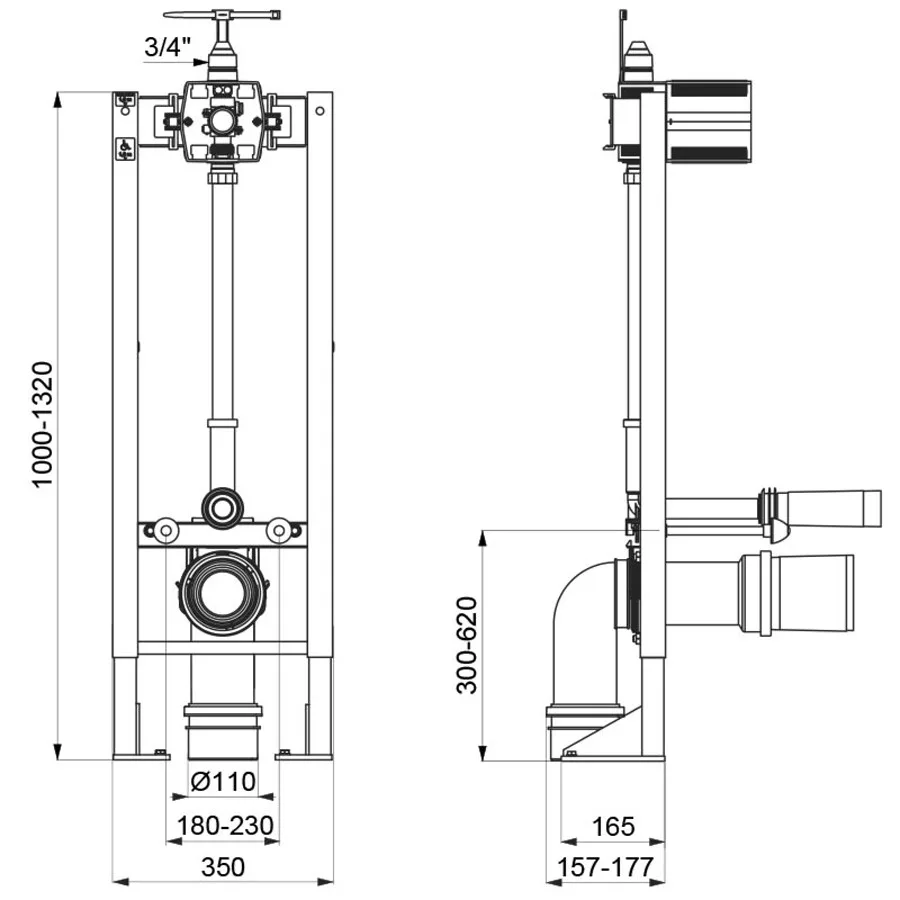

Dimenziók, méretek
| Mélység | 157-177 mm |
| Méretek (SZxMAxMÉ) | 350.00 x 1,320.00 x 187.00 mm |
| Tömeg | 14.10 kg |
| Magasság | a szerelőkeret magassága 0 - 200 mm tartományban növelhető (az 1 méteres jelölőponttól számítva) 1000-1320 mm |
| Szélesség | 350 mm |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818019 |
Tervezői segédlet, letölthető file-ok
3D műszaki modell - Building information modeling (BIM)
DEL564065DE GSM fájl letöltéseKérdése van a termékkel kapcsolatban?
