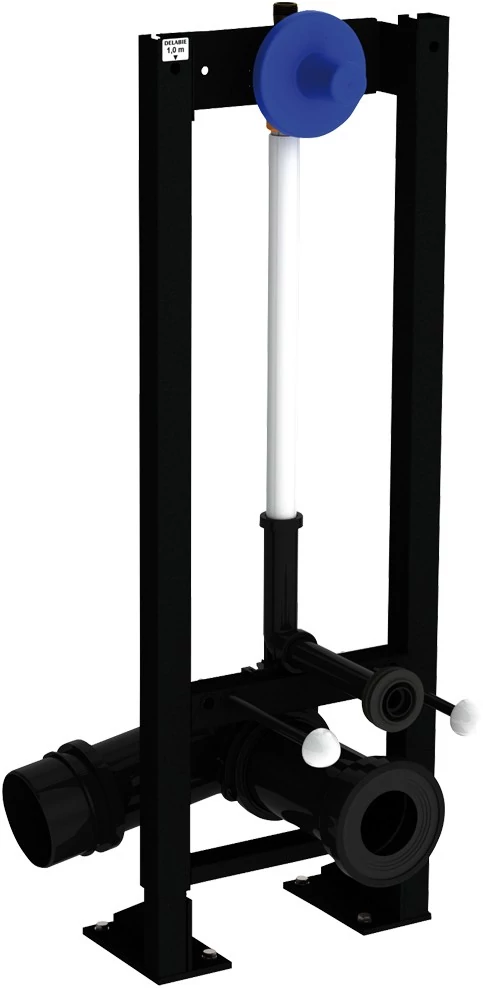

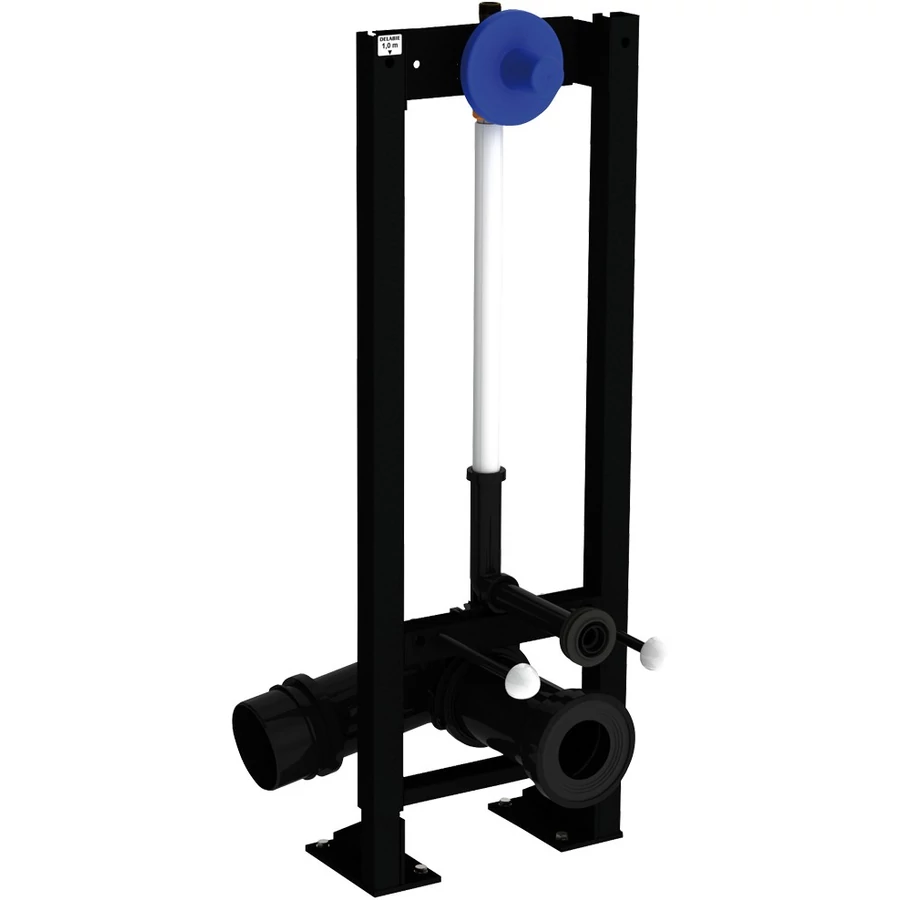

DELABIE TEMPOFIX 3 WC szerelőkeret időzített nyomógombos, tartály nélküli TEMPOFLUX 2 direkt WC öblítőszelepekhez, álló, önhordó, 10-35mm vagy 70-130mm vastag falakra, kit 1/2
Kiegészítő termékek
Tervezői áttekintés

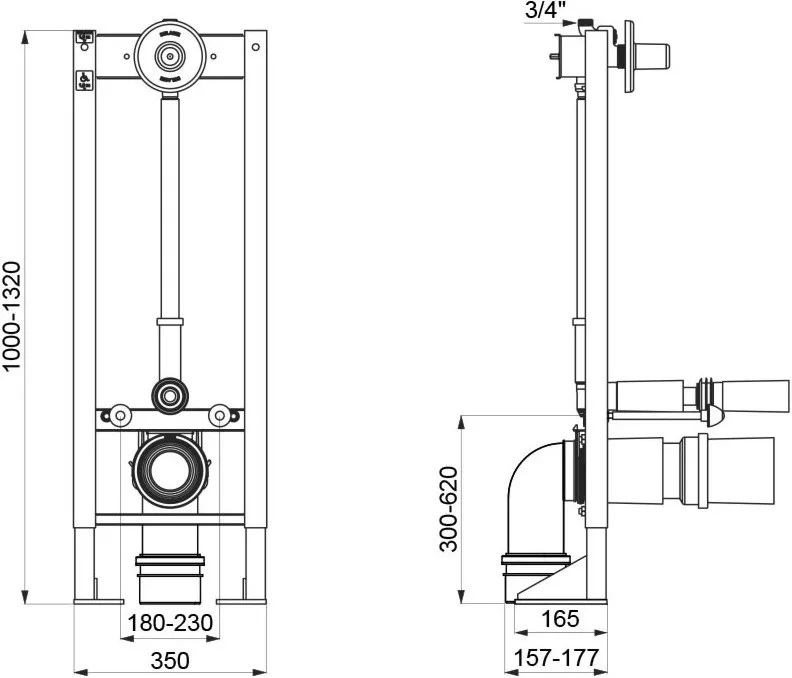

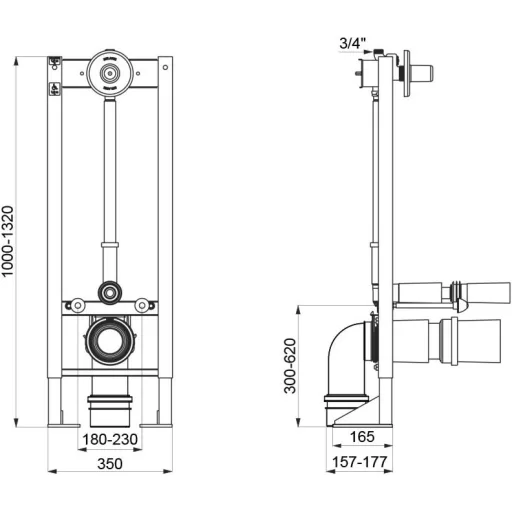

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Közösségi vizesblokkok, közületi mosdók
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- acél
- Borítás
-
- fekete
Működési jellemzők2 paraméter
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- 400 kg
Kialakítás3 paraméter
- Kialakítás
-
- vandálbiztos
- előszerelt
- helytakarékos
- WC-öblítő tartály mentes kialakítás az azonnali, folyamatos öblítési teljesítményért - nem kell megvárni a WC-tartály feltöltődését, a hálózati víznyomásról bármikor teljes átfolyással érhető el az öblítővíz
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- vákuum megszakító szelep, mely megakadályozza az öblítővíz visszaáramlását az ivóvíz hálózatba
- esővízzel is működik - a rendeltetésszerű használathoz a szelep elé megfelelő előszűrő beépítése szükséges
- Tartozékok
-
- a termék tartalmazza a PVC öblítőcsövet
- a termék tartalmazza a 32/55mm átmérőjű öblítőcső összekötő gumiharang tömítő csatlakozót
- fali rögzítőkonzol opcionálisan rendelhető
- a WC öblítőszelep előlap nem tartozék, azt külön szükséges megrendelni
- A termék nem rendelkezik vízmentesen záró szerelődobozzal. A beépített szelep vízállóságáról és az esetlegesen előforduló szivárgások és kondenzáció elvezetéséről a szerelőnek kell gondoskodnia.
- a szennyvíz csatlakozó idomok és csövek, valamint a WC-csésze rögzítő rudak tartozék
Szerelési adatok5 paraméter
- Rögzítés
-
- beépített
- álló
- rejtett csavarozással
- 180 mm-es és 230 mm-es rögzítéstávolságokra is alkalmas
- Vízbekötés
-
- M3/4 coll
- Vízelvezetés
-
- D=110 mm
- Szerelés
-
- előreszerelve csomagolt
- kizárólag teherhordó padlóra rögzíthető - min. 350 kg/m3
- a beburkolt előtétfal vastagsága 10 - 35 mm között lehet
- a beburkolt előtétfal vastagsága 70 - 130 mm között lehet
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
- kit 1/2: a szerelőkeret, a szerelvények, a rögzítőidomok és az öblítő mechanizmus, ezeket a burkolás előtt szükséges beépíteni. ///
- kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- NF D12-208
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84819000
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 350 × 1320 × 177 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
előreszerelve csomagolt
2. lépés
kizárólag teherhordó padlóra rögzíthető - min. 350 kg/m3
3. lépés
a beburkolt előtétfal vastagsága 10 - 35 mm között lehet
4. lépés
a beburkolt előtétfal vastagsága 70 - 130 mm között lehet
5. lépés
A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
6. lépés
kit 1/2: a szerelőkeret, a szerelvények, a rögzítőidomok és az öblítő mechanizmus, ezeket a burkolás előtt szükséges beépíteni. ///
7. lépés
kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.

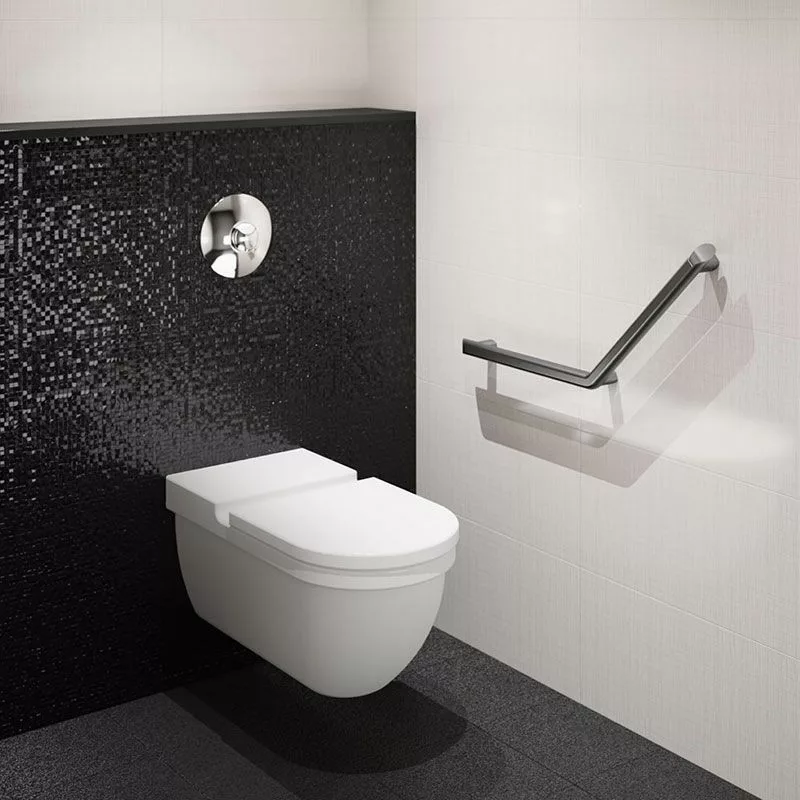

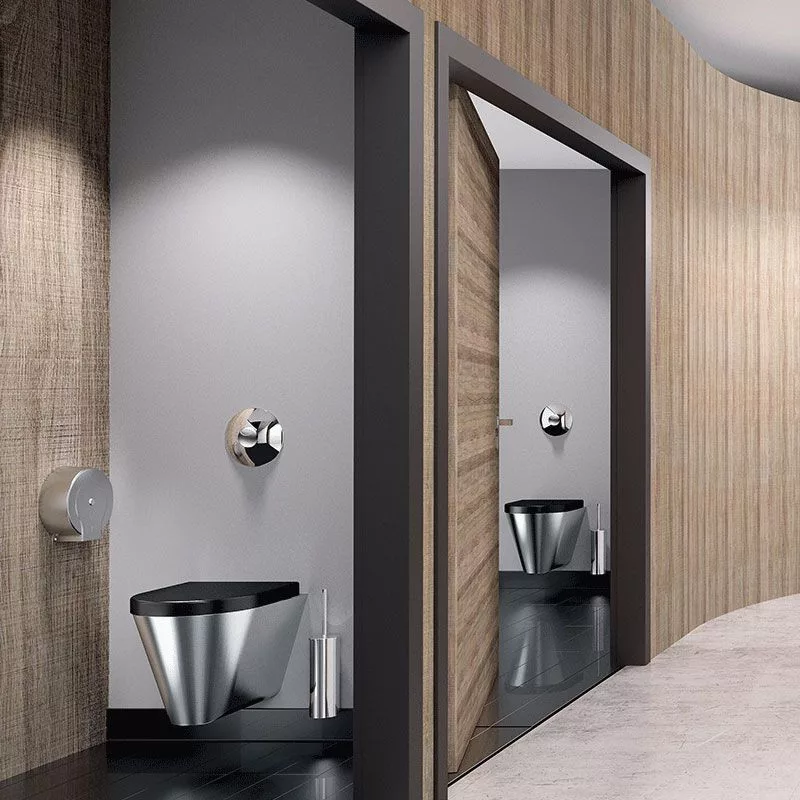

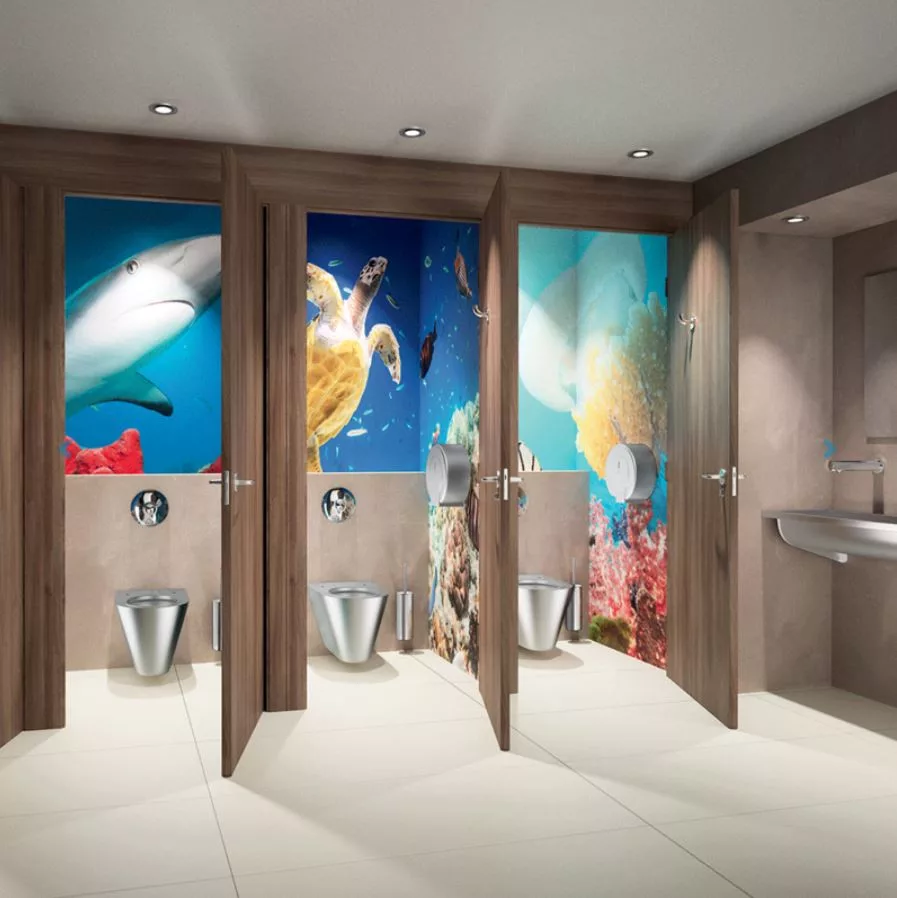

Alkalmazási területek
