Leírás és Paraméterek
DELABIE direkt öblítésű WC öblítőszelep rendszer leírása:
Direkt öblítés
A direkt bekötésű öblítő rendszer szemben a hagyományos tartályos öblítéssel innovatív megoldást biztosít hosszú távra a nagy forgalmú közösségi mosdók számára.
Előnyei:
- Az öblítés hatékony, mivel közvetlenül a vízhálózatra van kötve, a hálózati nyomást kihasználva határozottan erőteljesebb öblítést tesz lehetővé, mint a hagyományos tartályos megoldás.*
- Gyors - azonnal rendelkezésre áll, hiszen nincs újratöltődés, így nincs várakozási idő sem, ami kifejezetten előnyös a folyamatos, intenzív használat esetén.
- Víztakarékos, ugyanis a vízátfolyás állítható. A kétmennyiségű öblítés alapbeállítása 3L/6L / öblítés, mely akár 2L/4L / öblítés volumenre is csökkenthető. Nemcsak költséghatékony, de környezettudatos üzemeltetést biztosít.
- Minimális szervizigény jellemzi vízkőtaszító kialakításának köszönhetően, hiszen itt nem áll fenn a veszélye a tartály alján lerakódó vízkőnek, ami a záró mechanizmust akadályozva idézheti elő a folyamatos víz szivárgást, mint a tartályos öblítő rendszerek esetében.
- Az öblítőszelep élettartama hosszú, minimum 500,000 ciklus.
- Karbantartása egyszerű, az időszakos szervizek esetén könnyen hozzáférhető helyen van a mechanizmus.
- Higiénikus, hiszen nincs pangó víz, amiben elszaporodhatnak a baktériumok, mint az öblítőtartály esetében.
- Vandálbiztos, ütésálló kialakítás, ezenkívül rejtett rögzítés gondoskodik a biztonságos használatról és a vandalizmus kiküszöböléséről.
- Könnyen és kényelmesen használható minden korosztály számára.
- Csendes, nagyon minimális zajszinttel üzemeltethető.
*Az épület csőhálózatának átmérője ismeretében a megfelelő termékekkel kapcsolatban konzultáljon kollégánkkal.
EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.:
- Kémiai és higiéniai követelmények - megfelelt
- Nyomástartósság - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

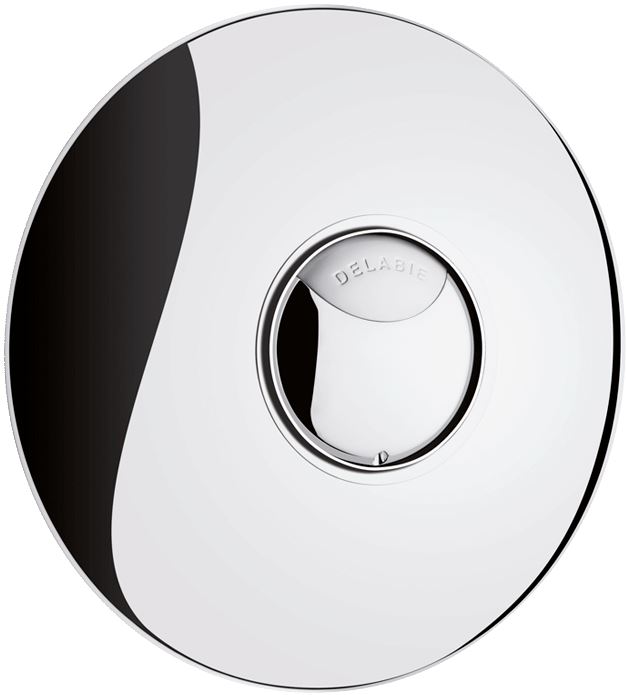

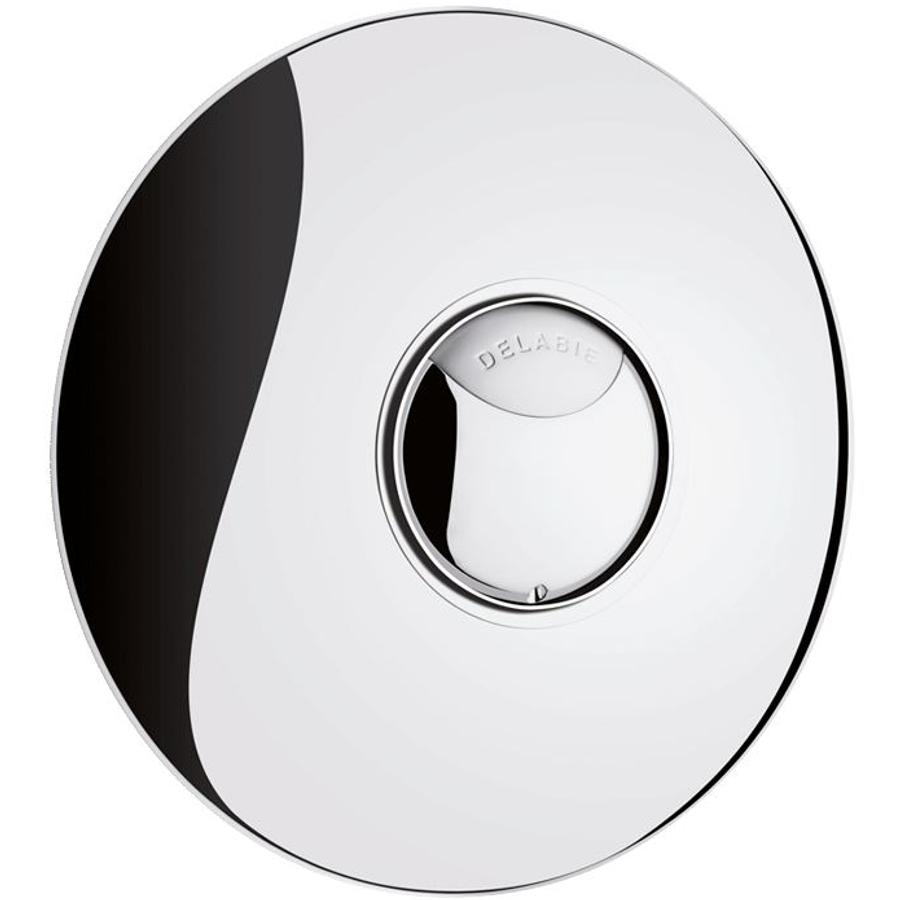

DEL762902 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE direkt öblítésű WC öblítőszelep |
| Termék jellege | WC öblítőszelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Oktatási intézmények Élelmiszeripar Közösségi vizesblokkok, közületi mosdók Intézmények Vendéglátó egységek Akadálymentesített helyiségek eszköze Kifejezetten nagy forgalmú közösségi helyiségekbe |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | Soft Touch könnyített nyomógombos működtetés (min. 2 kg) önelzáró direkt öblítésű, 7 mp időzített elzárású WC öblítő szeleppel |
| Teljesítmény | minimum 500,000 használatra tesztelve |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás kétmennyiségű öblítőrendszer - gyári beállítás 3L/6L, mely csökkenthető 2L/4L kis és nagy öblítés értékre 1 liter / mp |
| Időzítés | 7 mp / öblítés |
Kialakítás
| Extra | Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét vákuum megszakító szelep, mely megakadályozza az öblítővíz visszaáramlását az ivóvíz hálózatba alacsony zajszint, halk működtetés |
| Kialakítás | vandálbiztos könnyen tisztítható ergonomikus víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus D = 195 mm előlap méret |
| Kifolyás | 26/32 mm |

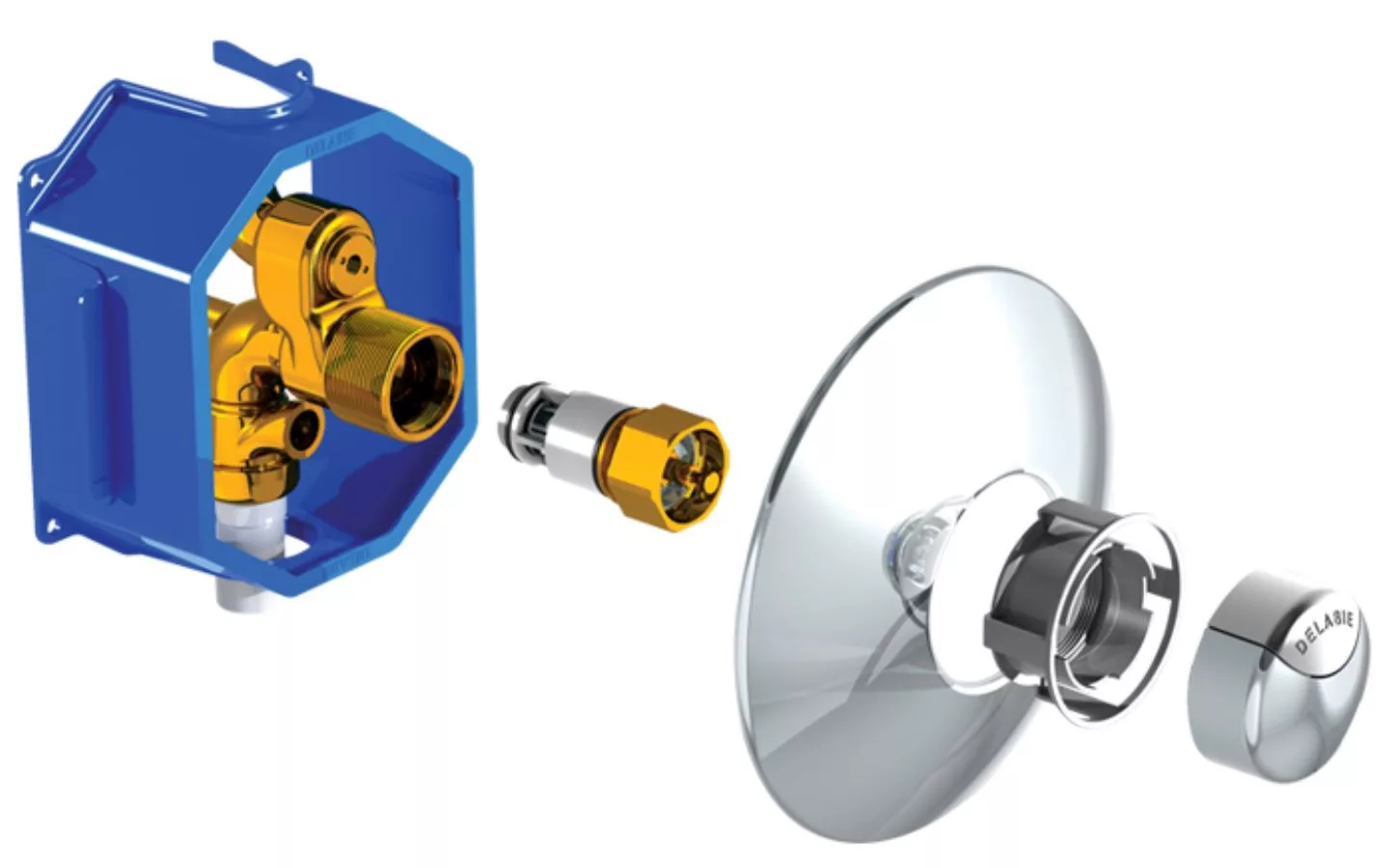

| Tartozékok | rozsdamentes acél szerelődobozzal (A süllyesztett doboz nem vízálló, annak vízállóságáról és a dobozban előfordulható szivárgások és kondenzációnak az elvezetéséről a szerelőnek kell gondoskodnia.) |
Szerelési adatok
| Vízbekötés | 3/4 coll |
| Rögzítés | beépített hernyócsavarral rejtett csavarozással lopásbiztos rögzítés |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |

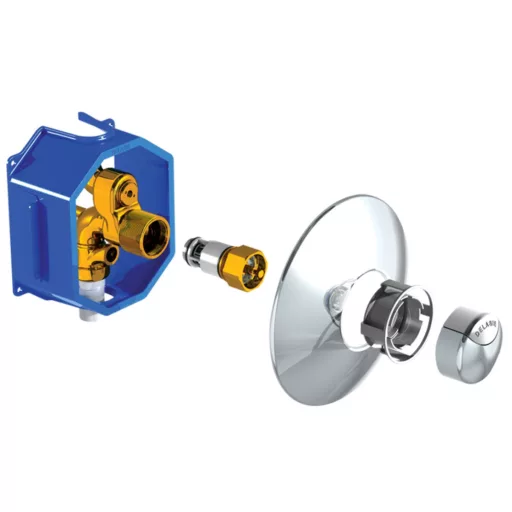

| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár A WC-öblítőszelepet a WC-csésze vízbecsatlakozási pontja felett legalább 500 mm-re kell felszerelni. Az öblítőcső hossza min. 400 mm, a könyökidom rádiusza pedig min. 50 mm kell, hogy legyen. A TEMPOFLUX 2 beépített direkt öblítésű WC-öblítőszelep szerelése: az öblítőszelepet teherhordó falba 91-111 mm mélyre lehet besüllyeszteni, a mélység így 20 mm tartományban állítható. |
Szabványok, engedélyek
| Szabvány | EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep. |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818019 |
Dimenziók, méretek
| Méretek (SZxMAxMÉ) | 195.00 x 195.00 x 111.00 mm |
| Tömeg | 1.90 kg |
Tervezői segédlet, letölthető file-ok

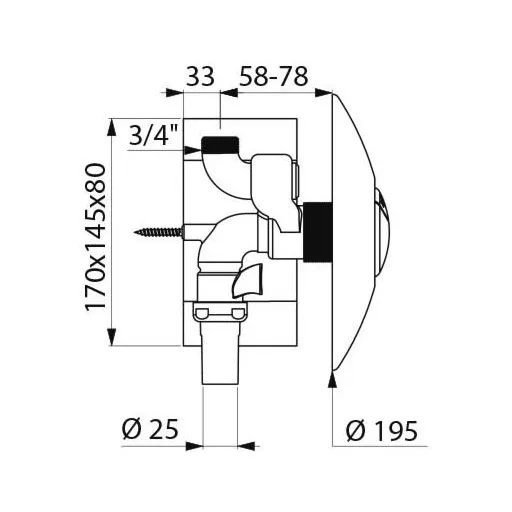

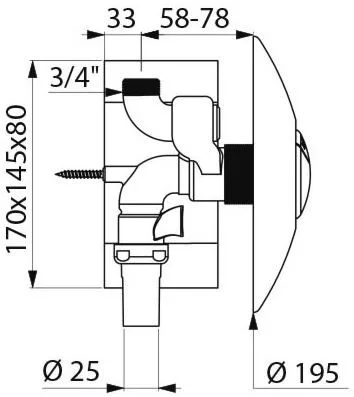

2D műszaki rajz
DEL762902 DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL762902 RFA fájl letöltése
DEL762902 IFC fájl letöltése| Blokkolásgátlós nyomógomb | nem |
| Nyomógomb | soft-touch |
| Öblítés | kétmennyiségű |
| Szerelődoboz | nem vízzáró szerelődobozzal |
| Anyag | sárgaréz |
| Rendszer típusa - csapok, öblítőszelepek | TEMPOFLUX 2 |
| Borítás | fényes |
| Működtetés | nyomógombos |
| Rögzítés | beépített |
