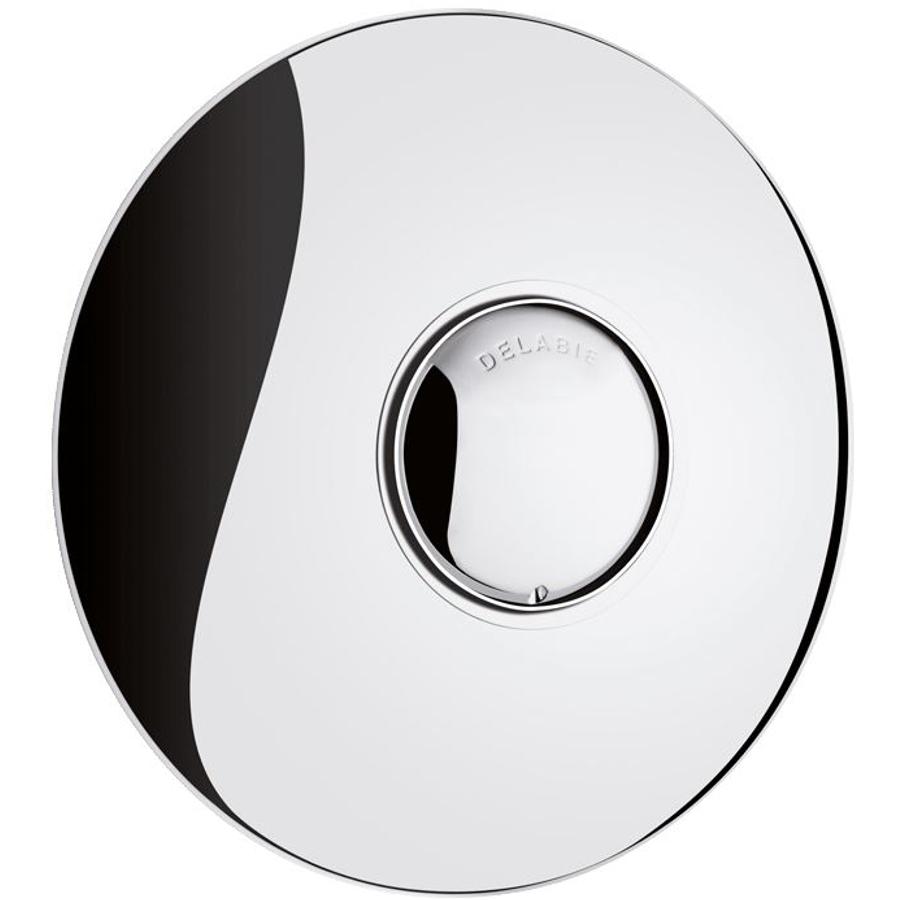

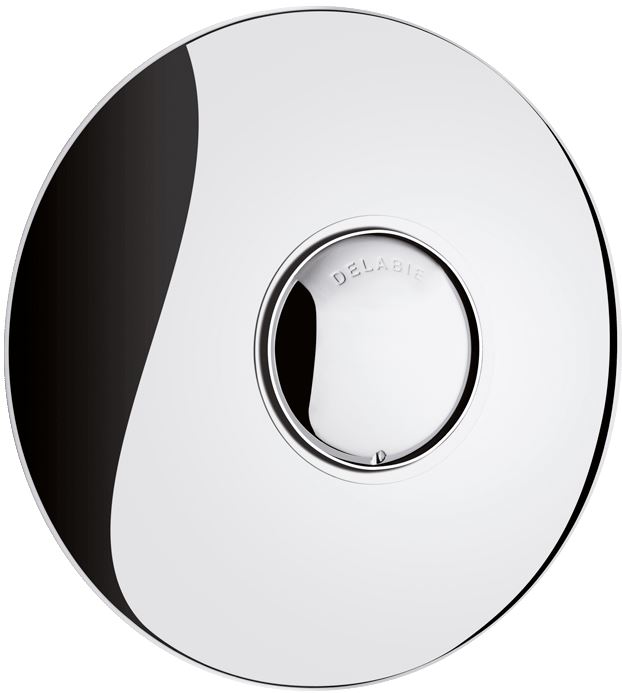

DELABIE TEMPOFLUX 2 vandálbiztos, direkt öblítésű nyomógombos WC öblítő, 6L, 7mp
Tervezői áttekintés
Kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
- Időzítés
- 7 mp
- Vízátfolyás
- 1 liter / mp
- állítható vízátfolyás; egymennyiségű öblítőrendszer - gyári beállítás 6L, mely csökkenthető 4L öblítési értékre
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Vízbekötés
- 3/4 coll
- Kifolyás
- 26/32 mm
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Oktatási intézmények
- Élelmiszeripar
- Közösségi vizesblokkok, közületi mosdók
- Intézmények
- Vendéglátó egységek
- Akadálymentesített helyiségek eszköze
- Kifejezetten nagy forgalmú közösségi helyiségekbe
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
Működési jellemzők5 paraméter
- Működtetés
-
- Soft Touch könnyített nyomógombos működtetés (min. 2 kg)
- önelzáró
- direkt öblítésű, 7 mp időzített elzárású WC öblítő szeleppel
- Időzítés
-
- 7 mp
- Vízátfolyás
-
- állítható vízátfolyás
- egymennyiségű öblítőrendszer - gyári beállítás 6L, mely csökkenthető 4L öblítési értékre
- 1 liter / mp
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 500,000 használatra tesztelve
Kialakítás4 paraméter
- Kifolyás
-
- 26/32 mm
- Kialakítás
-
- vandálbiztos
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- D = 195 mm
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- vákuum megszakító szelep, mely megakadályozza az öblítővíz visszaáramlását az ivóvíz hálózatba
- alacsony zajszint, halk működtetés
- Tartozékok
-
- rozsdamentes acél szerelődobozzal (A süllyesztett doboz nem vízálló, annak vízállóságáról és a dobozban előfordulható szivárgások és kondenzációnak az elvezetéséről a szerelőnek kell gondoskodnia.)
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- hernyócsavarral
- rejtett csavarozással
- lopásbiztos rögzítés
- Vízbekötés
-
- 3/4 coll
- Szerelés
-
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- A WC-öblítőszelepet a WC-csésze vízbecsatlakozási pontja felett legalább 500 mm-re kell felszerelni. Az öblítőcső hossza min. 400 mm, a könyökidom rádiusza pedig min. 50 mm kell, hogy legyen.
- A TEMPOFLUX 2 beépített direkt öblítésű WC-öblítőszelep szerelése: az öblítőszelepet teherhordó falba 91-111 mm mélyre lehet besüllyeszteni, a mélység így 20 mm tartományban állítható.
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek1 paraméter
- Szabvány
-
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818019
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter

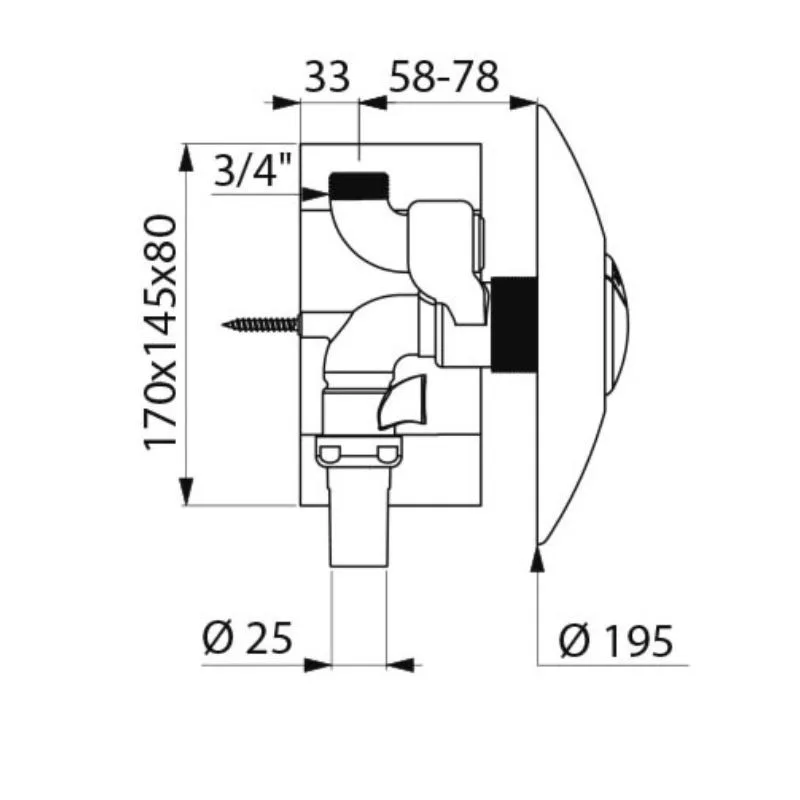

- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 195 × 195 × 111 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A WC-öblítőszelepet a WC-csésze vízbecsatlakozási pontja felett legalább 500 mm-re kell felszerelni. Az öblítőcső hossza min. 400 mm, a könyökidom rádiusza pedig min. 50 mm kell, hogy legyen.
2. lépés
A TEMPOFLUX 2 beépített direkt öblítésű WC-öblítőszelep szerelése: az öblítőszelepet teherhordó falba 91-111 mm mélyre lehet besüllyeszteni, a mélység így 20 mm tartományban állítható.
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).

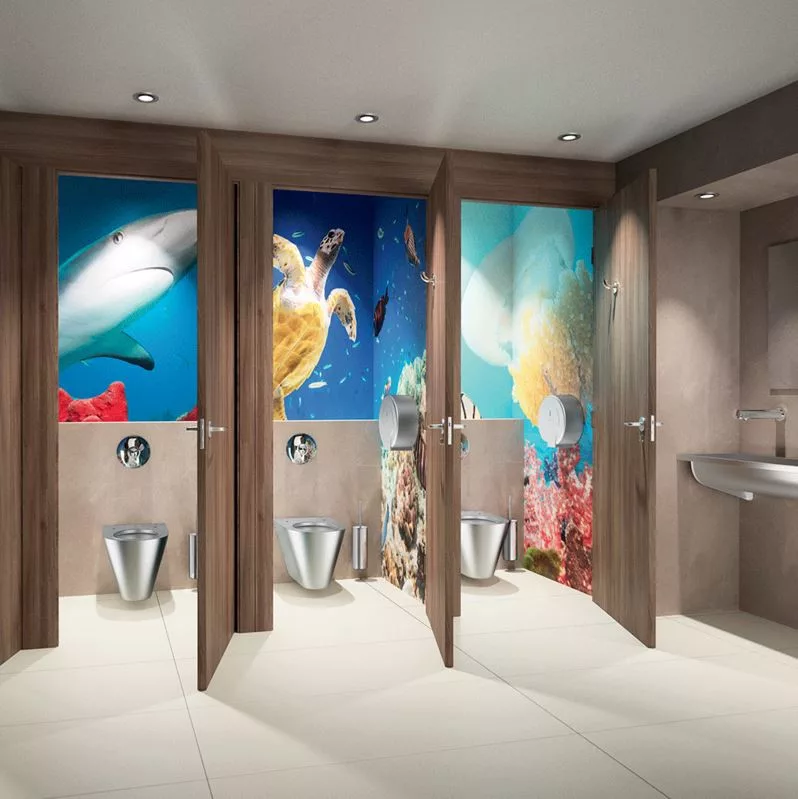

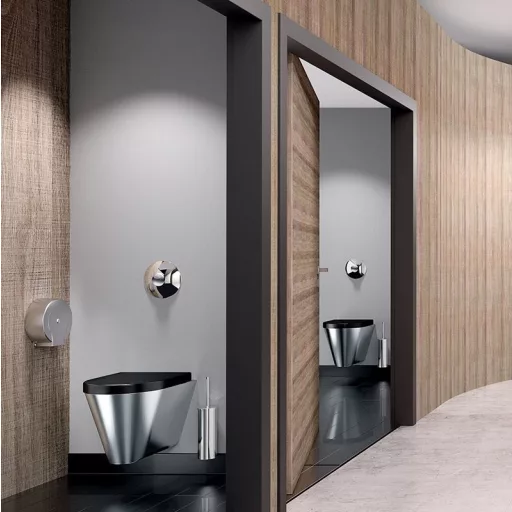

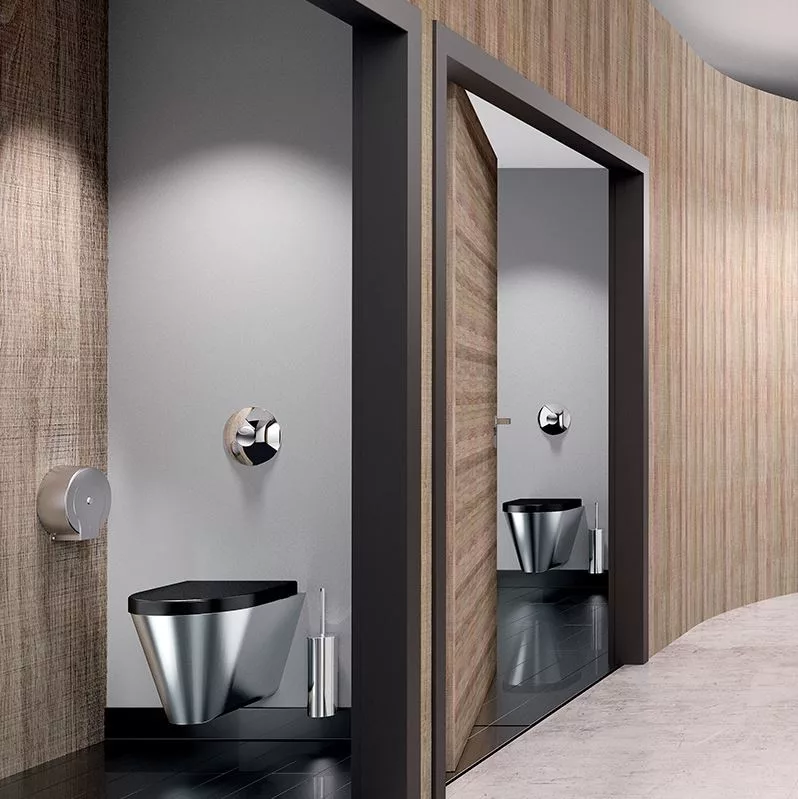

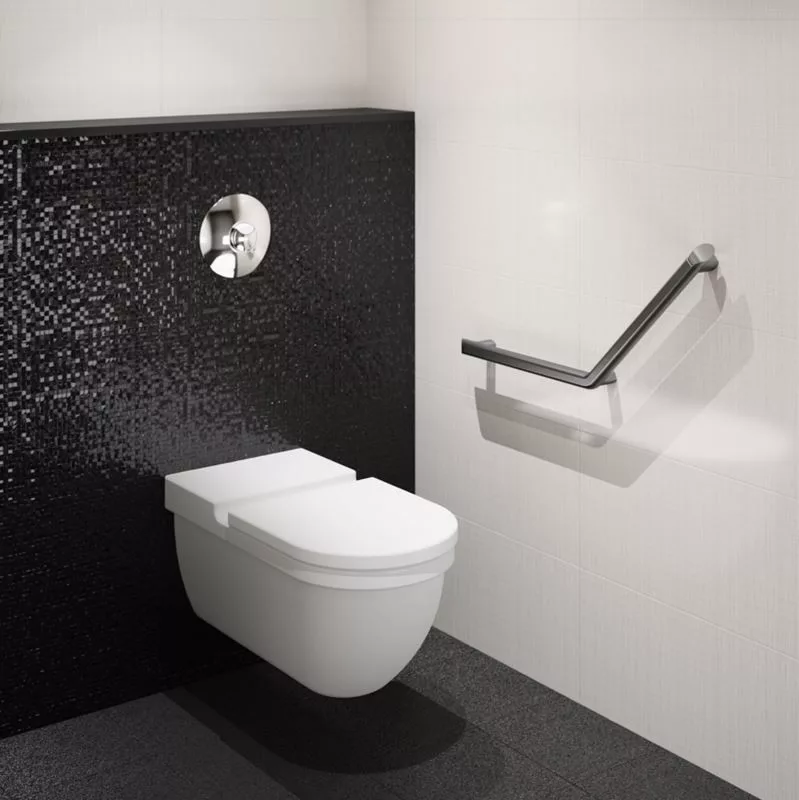

Alkalmazási területek
