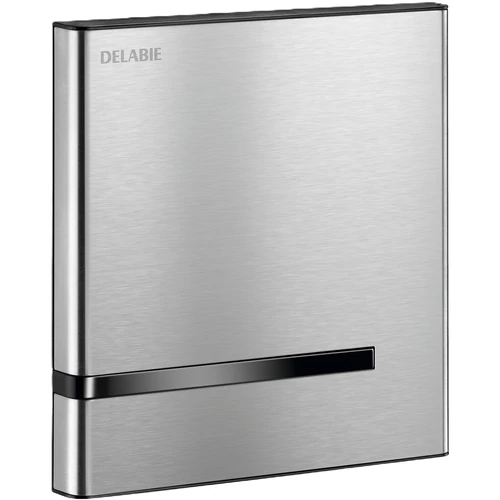

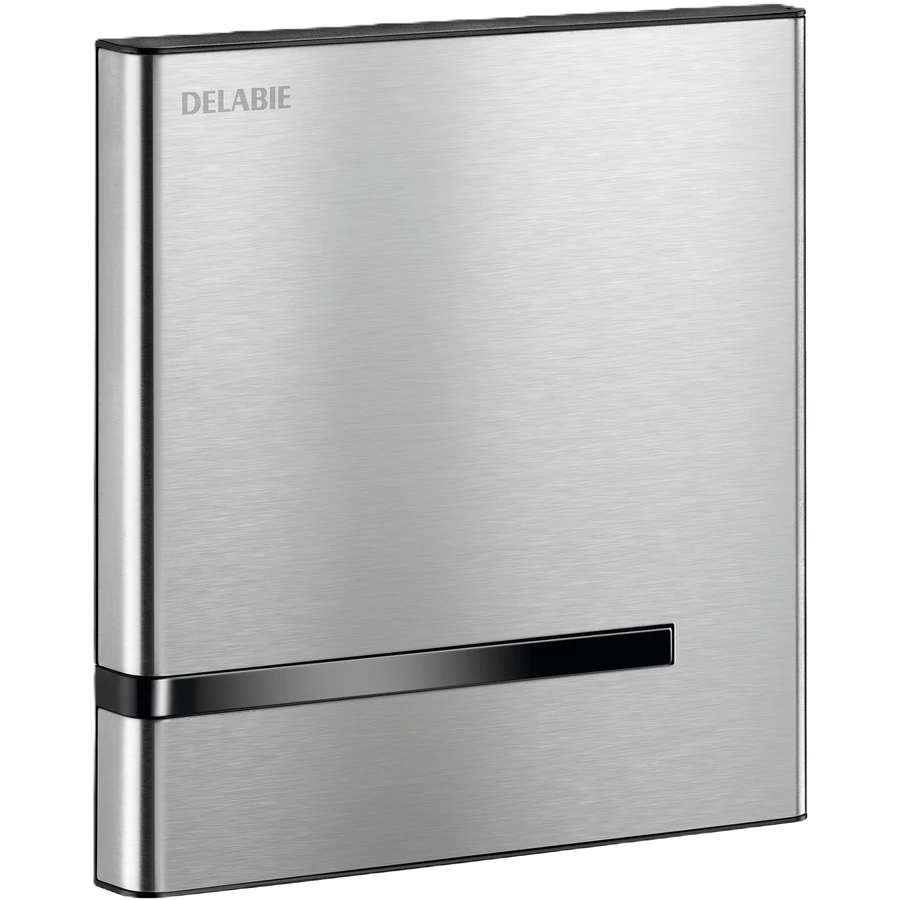

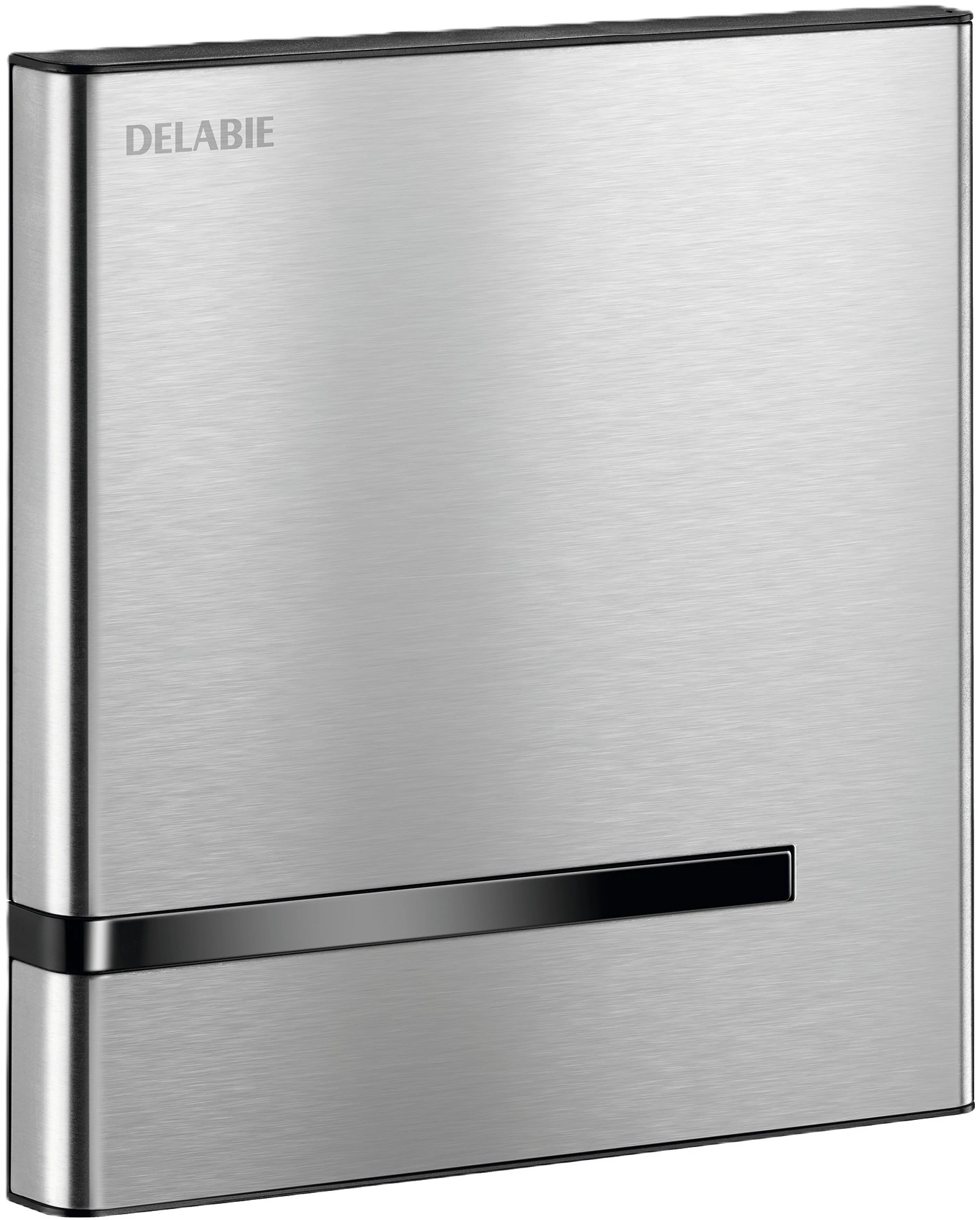

DELABIE TEMPOMATIC 4 beépített automata piszoár öblítőszelep előlap+szelep része, víztakarékos 0,15L/mp öblítés, vandálbiztos r.m. acél burkolat, elemes, selyem, kit 2/2
Kiegészítő termékek
Tervezői áttekintés

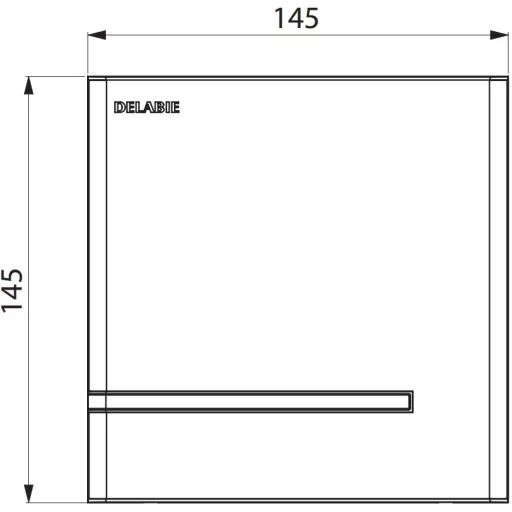

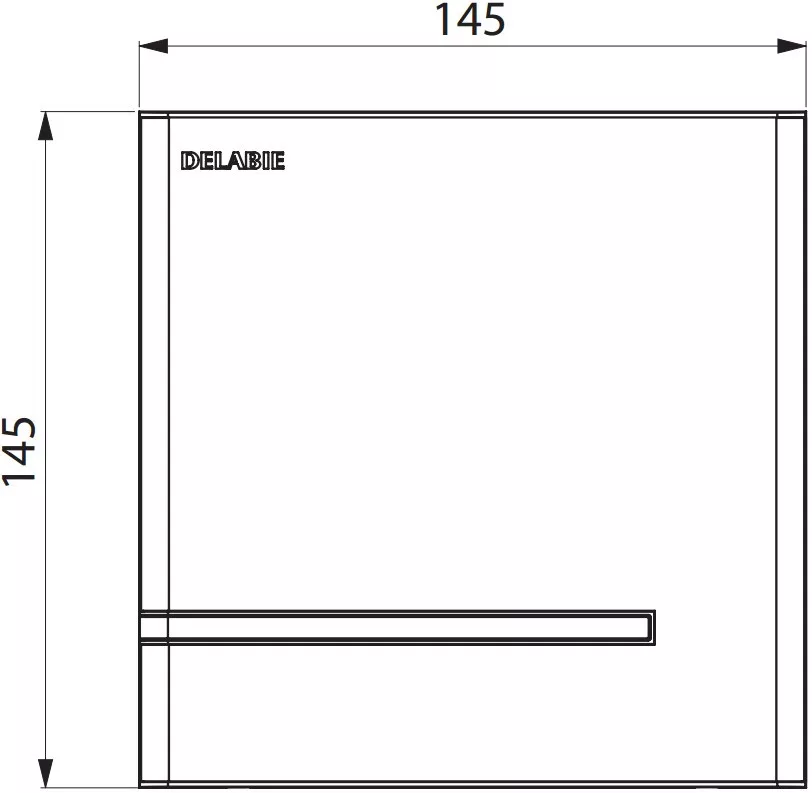

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- gyári beállítás: 0,15 l/mp
- gyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Sportlétesítmények
- Oktatási intézmények
- Uszodák
- Közösségi vizesblokkok, közületi mosdók
- Intézmények
- Vendéglátó egységek
- Irodák
- Kifejezetten nagy forgalmú közösségi helyiségekbe
- Pályaudvarok, repülőterek
- Szállodák, hotelek
- Bevásárlóközpontok
- Ipari környezetbe
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
-
- műanyag
- rozsdamentes acél
- Acél minősége
-
- AISI 304 - bakteriosztatikus
- Borítás
-
- selyem matt
Működési jellemzők4 paraméter
- Működtetés
-
- Bi-Stable elekronikus solenoid szeleppel, amely energia és víztakarékos, megakadályozza a víz stagnálását a rendszerben, az áramellátás megszűnése esetén automatikusan lezár
- önelzáró
- ütésálló és vandálbiztos infravörös jelenlét érzékelő
- automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
- ne helyezzen el tükröződő felületű tárgyakat a szenzor érzékelési mezőjébe, hogy elkerülje az infravörös hullámok interferenciáját
- a jelenlét érzékelés 10mp késleltetéssel

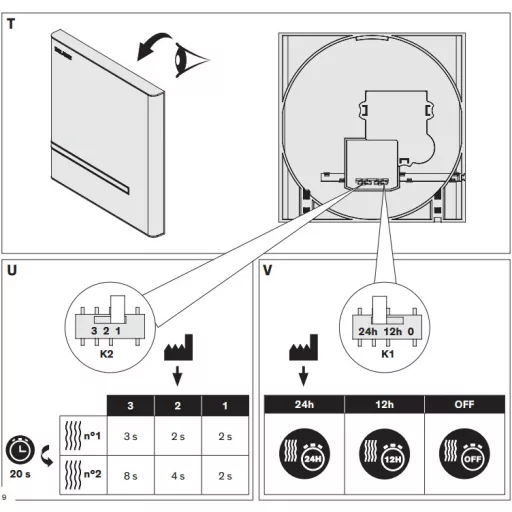

- a higiénés öblítés funkció (duty flush) utolsó használatot követő öblítési gyakorisága igény szerint állítható - 1. állás: 24h ///
- 2. állás: 12h ///
- 3. állás: OFF
- Vízátfolyás
-
- gyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Tápellátás
-
- elemes
- 2db CR123 típusú lítium elem
Kialakítás3 paraméter
- Kialakítás
-
- vandálbiztos
- blokkolásgátlós
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- négyzetes forma
- A burkolás után felszerelendő előlap rögzítő gallér vízmentesen záró tömítéssel van ellátva.
- 145x145 mm
- Extra
-
- indítás késleltető rendszer - az érzékelést követően nem lép működésbe azonnal az automatika, csak huzamosabb idejű használatot követően
- 60 mp-es higiénés öblítés (duy flush) az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését, illetve megelőzi a vákuum kialakulását

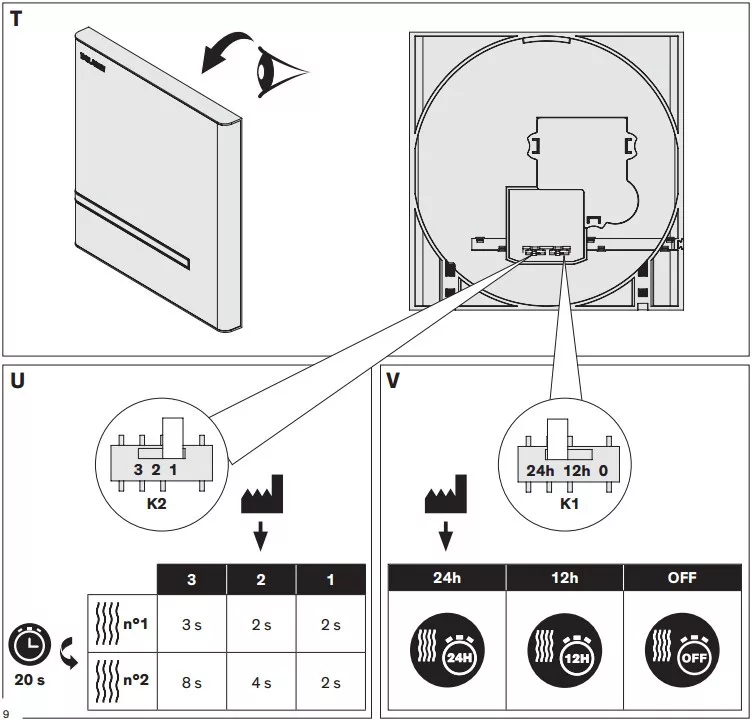

- Gyakori használat funkció: rövidített öblítés közvetlenül a használat után, majd hosszabban tartó öblítés az utolsó használatot követően, amely a 3 módon programozható a használat előtti rövid és használat utáni hosszú öblítések időtartamára vonatkozóan: 1. állás: 3mp -> 8mp ///
- 2. állás: 2mp -> 4mp ///
- 3. állás: 2mp -> 2mp
- vízzáró dobozos kialakítás - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- Tartozékok
-
- a termék nem tartalmazza az öblítőcsövet és a csatlakozó idomokat
- a vízmentesen záró szerelődoboz nem tartozék - a BOX-ot külön szükséges megrendelni
- DELABIE TEMPOMATIC 4 vizelde öblítő szolenoid szelep F1/2"
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- hernyócsavarral
- rejtett csavarozással
- lopásbiztos rögzítés
- Vízbekötés
-
- F1/2 coll
- Szerelés
-
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- A TEMPOMATIC 4 beépített piszoár öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 83 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges.
- A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
- kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
- kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
- A zárófedél rögzítése 2 db hernyócsavarral történik.
Szabványok, engedélyek4 paraméter
- Szabvány
-
- CE
- 2014/30/EU - Elektromágneses kompatibilitás
- 2014/35/EU - Alacsony feszültség irányelv
- EN 55014-1:2016 - Harmonizált szabvány
- EN 61000-3-2:2014 - Harmonizált szabvány
- EN 61000-3-3:2013 - Harmonizált szabvány
- EN 55014-2:2015 - Harmonizált szabvány
- EN 60335-1:2012+A11:2014 - Harmonizált szabvány
- LEED besorolás
-
- 4 pont - maximális
- BREEAM besorolás
-
- 5 pont (kredit) - maximális
- Díjak, elismerések
-
- 2018 GERMAN DESIGN AWARD - díj funkcionalitás és design kategóriában
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 8481801990
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 145 × 145 × 190 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
2. lépés
A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
3. lépés
kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
4. lépés
kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. A zárófedél rögzítése 2 db hernyócsavarral történik.

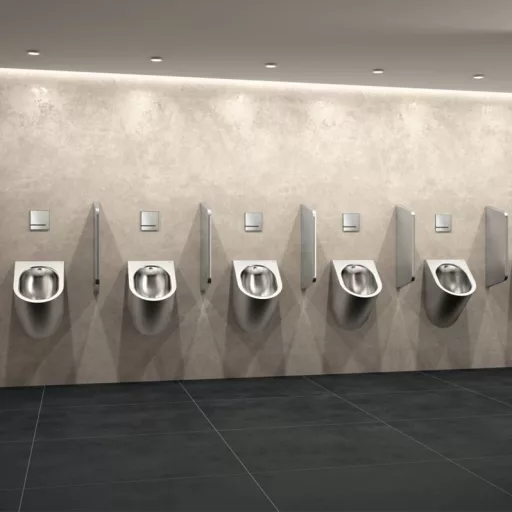

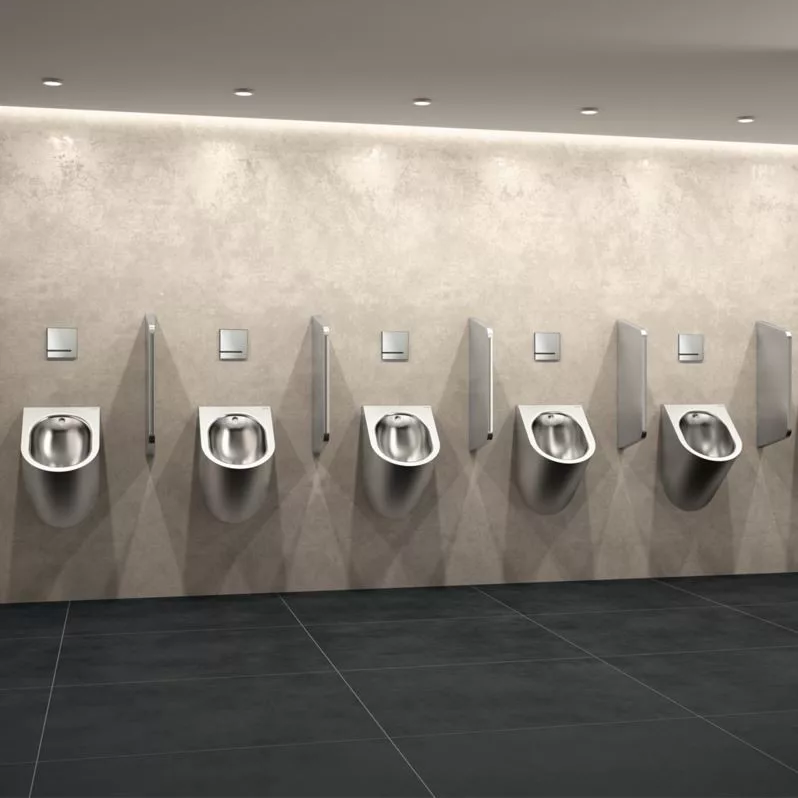

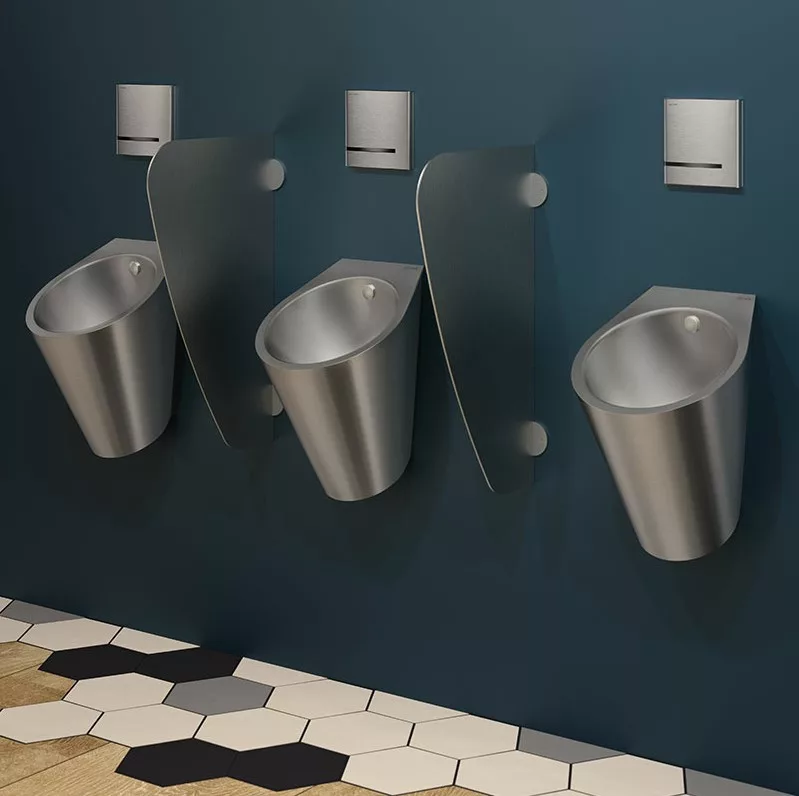

Alkalmazási területek
