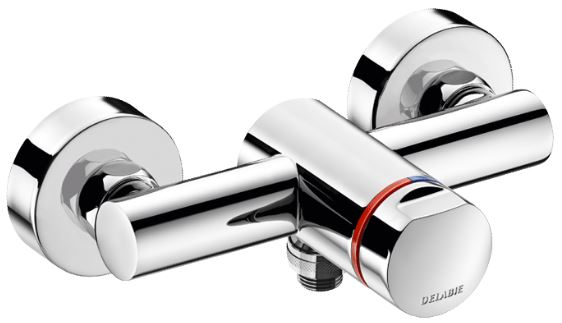

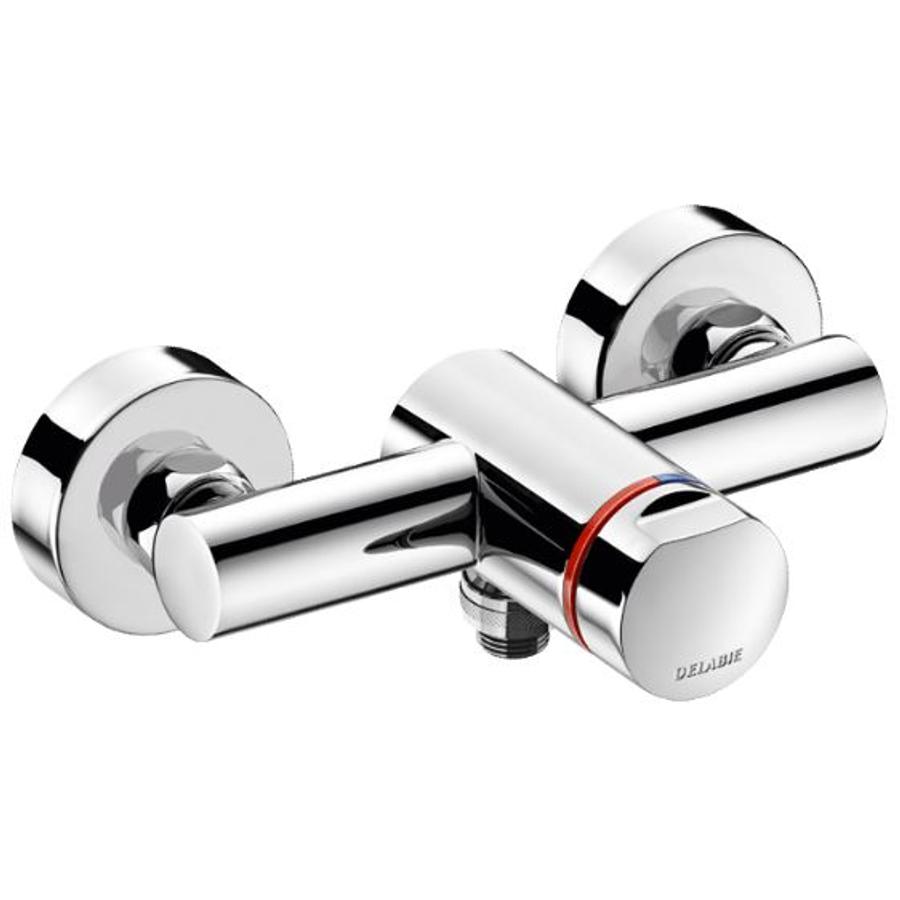

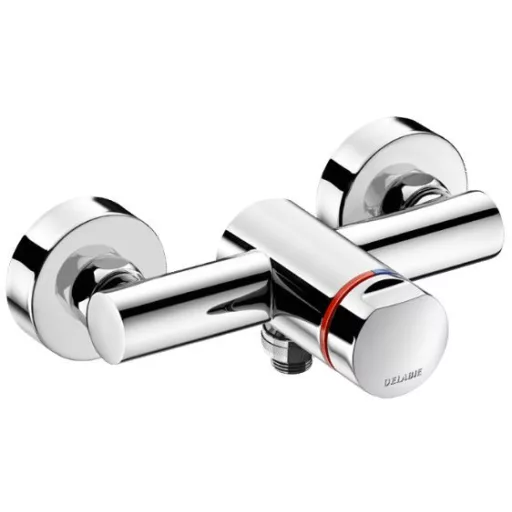

DELABIE TEMPOMIX 3 falon kívüli zuhanycsap H-M vízre fejbenkeverős időzített nyomógombbal, alsó kifolyás
Tervezői áttekintés

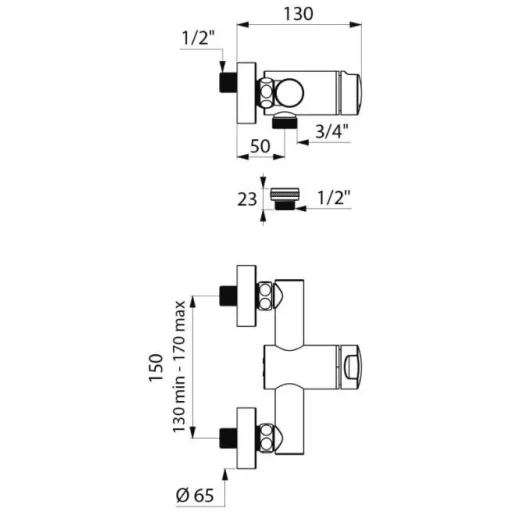

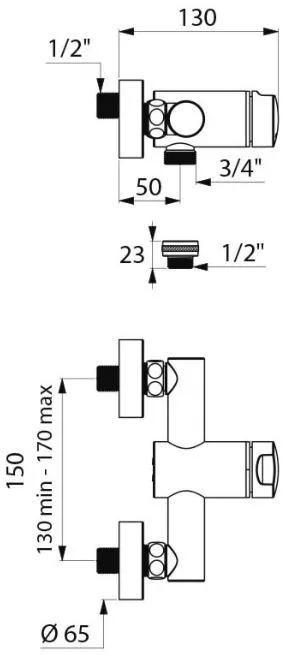

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Időzítés
- 30 mp
- állítható átfolyási idővel
- Vízátfolyás
- 6 liter / perc
- állítható vízátfolyás; állítható vízátfolyás 6 liter / perc és 12 liter / perc között
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Vízbekötés
- középponttól való távolság 150 mm
- középponttól való távolság 150 mm, mely 130-170 mm távolságban állítható; vízszintes; hideg-meleg vízre; M1/2 coll
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések és 3D-nézet
Bal oldalon a tervezői állományok, jobb oldalon a körbeforgatható térbeli nézet.
360° / interaktív nézet
Forgatás egérrel vagy ujjal, nagyítás görgővel vagy két ujjal.
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter

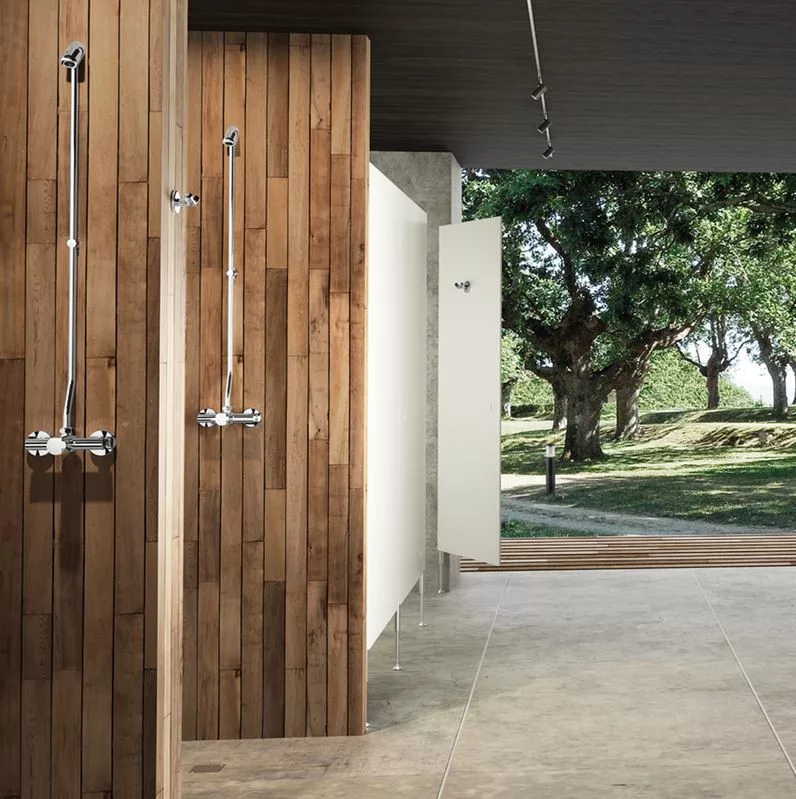

- Felhasználási terület
-
- Sportlétesítmények
- Uszodák
- Intézmények
- Irodák
- Üzemi higiénia
- Rendszer típusa
-
- DELABIE TEMPOMIX 3 fejbenkeverős zuhanycsaptelepek
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
Működési jellemzők6 paraméter
- Működtetés
-
- Soft Touch könnyített nyomógombos működtetés (min. 2 kg)
- önelzáró
- fém nyomógombbal
- Időzítés
-
- állítható átfolyási idővel
- 30 mp
- Vízátfolyás
-
- állítható vízátfolyás
- állítható vízátfolyás 6 liter / perc és 12 liter / perc között
- 6 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 500,000 használatra tesztelve
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
Kialakítás4 paraméter
- Kifolyás
-
- alsó
- M3/4 coll
- Kialakítás
-
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- fejbenkeverős
- Takarótárcsa
-
- takarótárcsával
- D = 65 mm
- Tartozékok
-
- beépített szűrők és visszacsapó szelepek
Szerelési adatok4 paraméter
- Rögzítés
-
- fali, falon kívüli
- Vízbekötés
-
- vízszintes
- hideg-meleg vízre
- középponttól való távolság 150 mm, mely 130-170 mm távolságban állítható
- M1/2 coll
- Szerelés
-
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- A TEMPOMIX 3 falon kívüli időzített nyomógombos zuhany csaptelep szerelése
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek2 paraméter
- Szabvány
-
- EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818011
További adatok1 paraméter
- Szín
-
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A TEMPOMIX 3 falon kívüli időzített nyomógombos zuhany csaptelep szerelése
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
