Leírás és Paraméterek
Egészségügyi szerelvények - automatikus elzárószelepek PN 10.:
- Termékmegjelölés - megfelelt
- Beazonosíthatóság - megfelelt
- Mérettulajdonságok - megfelelt
- Kémiai és higiéniai követelmények - megfelelt
- Elzáródás, vízzáróság - megfelelt
- Nyomástartósság - megfelelt
- Mechanikus terhelhetőség - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

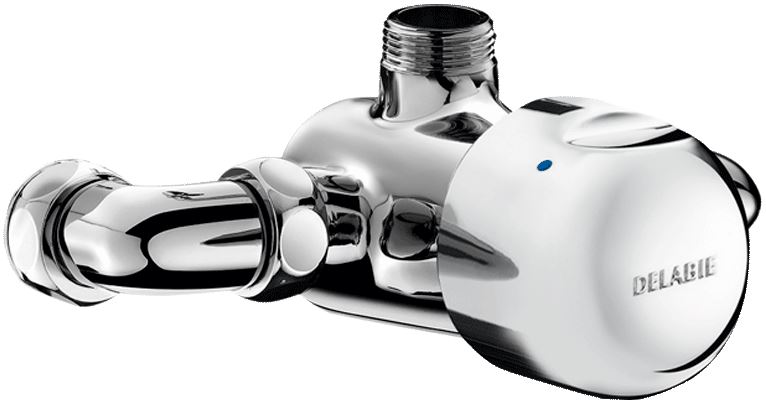

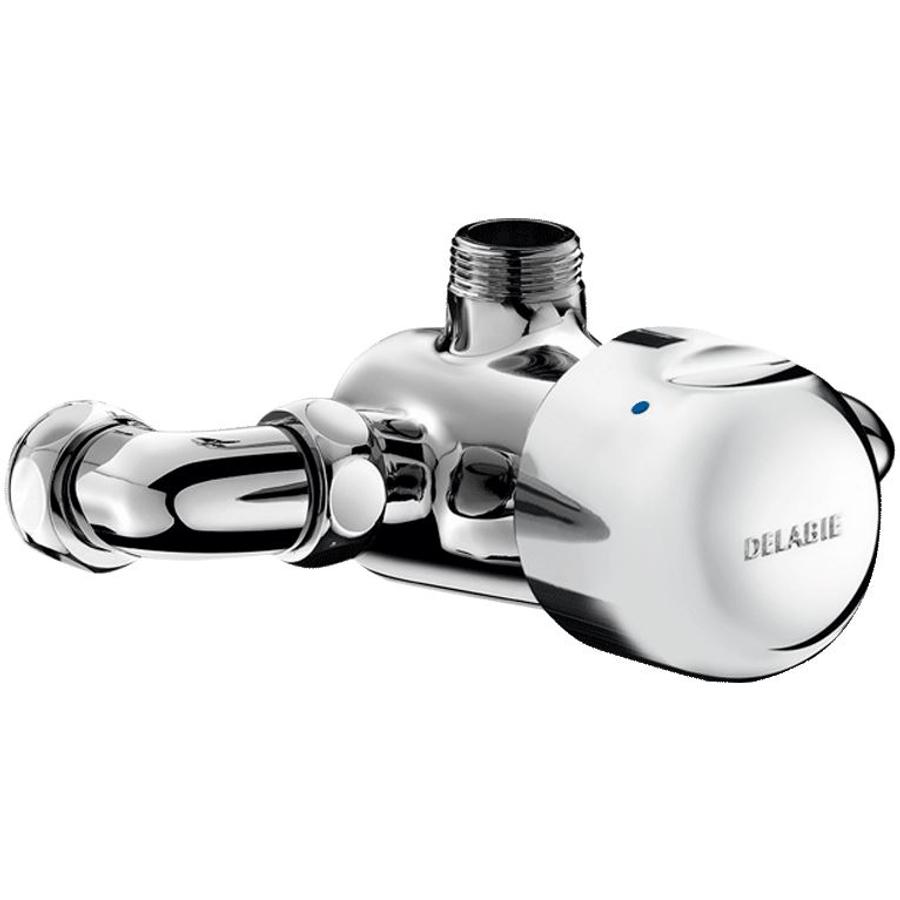

DEL790874 termék tulajdonságai
Termék adatok
Rendszer típusa | DELABIE TEMPOMIX fejbenkeverős zuhanycsaptelepek |
Termék jellege | zuhanycsaptelep |
Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
Felhasználási terület | Sportlétesítmények Uszodák Intézmények Irodák Üzemi higiénia |
Anyaghasználat
Anyag | sárgaréz |
Borítás | krómozott fényes |
Működési jellemzők
Működtetés | Soft Touch könnyített nyomógombos működtetés (min. 2 kg) önelzáró fém nyomógombbal |
Teljesítmény | minimum 500,000 használatra tesztelve |
Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
Vízátfolyás | állítható vízátfolyás állítható vízátfolyás 6 liter / perc és 12 liter / perc között 12 liter / perc |
Időzítés | állítható átfolyási idővel 30 mp |
Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) |
Kialakítás
Kialakítás | könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus fejbenkeverős |
Kifolyás | felső M3/4 coll |
Tartozékok | beépített szűrők és visszacsapó szelepek |
Szerelési adatok
Vízbekötés | vízszintes hideg-meleg vízre középponttól való távolság fix 150 mm M3/4 coll |
Rögzítés | fali, falon kívüli |
Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása károsíthatja a terméket és garanciavesztéssel jár A TEMPOMIX falon kívüli időzített nyomógombos zuhany csaptelep szerelése |
Szabványok, engedélyek
Szabvány | EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10. |

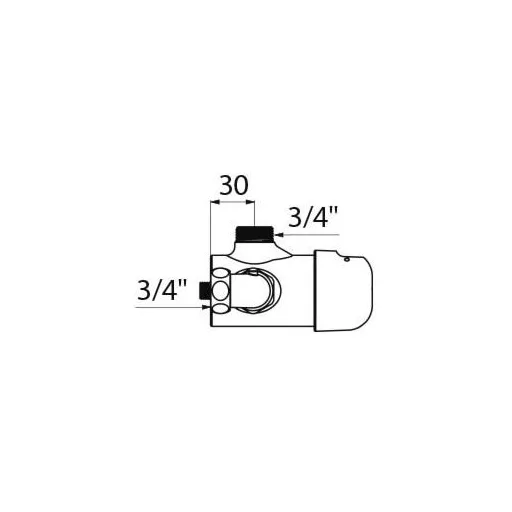

Dimenziók, méretek
Mélység | 30 mm a kifolyó faltól való távolsága |
Tömeg | 1.10 kg |
Logisztikai részletek
Kiszerelés | 1 db |
Származási hely | Franciaország |
VTSZ | 84818011 |
Szerelés:
A TEMPOMIX falon kívüli zuhanycsaptelep elérhető csatlakozó idommal és idom nélkül is, felszálló ággal, vagy anélkül.
Amennyiben a csatlakozóidomos kivitelt kezdjük el telepíteni, akkor az első lépés az idomok megfelelő távolságban való elhelyezése. Ehhez történik meg a szelep csatlakoztatása. Fontos, hogy a termék szűrőjével együtt kerüljön ez beépítésre.
Ezután szükséges - ha a termékünk rendelkezik vele - a felszálló ág csavarokkal való rögzítése a falra.
Következő lépésként, imbuszkulcssal vegyük le a nyomógombot és ellenőrizzük, hogy megfelelően működik a H-M ág.
Amennyiben igen, ezután állítsuk be a hőfokkorlátozó gyűrűt, oly módon, hogy közben hőmérővel vizsgáljuk a kifolyó víz hőmérsékletét.
A nyomógombos termékek esetében minimum évente tisztítsuk ki a csapbelsőt, távolítsuk el a felhalmozódott szennyeződéseket. Ezt szemből a nyomógomb eltávolítása után meg is tudjuk tenni, mindösszesen pár perces művelet.
Forrázásgátlás | korlátozás hőfok határolóval |
Rendszer típusa - csapok, öblítőszelepek | TEMPOMIX |
Működtetés | nyomógombos |
Rögzítés | fali, falon kívüli |
Vízbekötés | hideg-meleg vízre |
