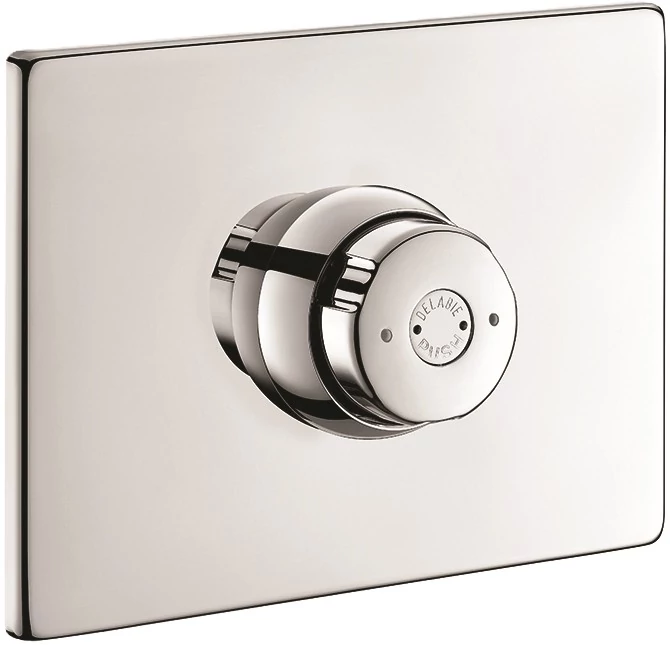

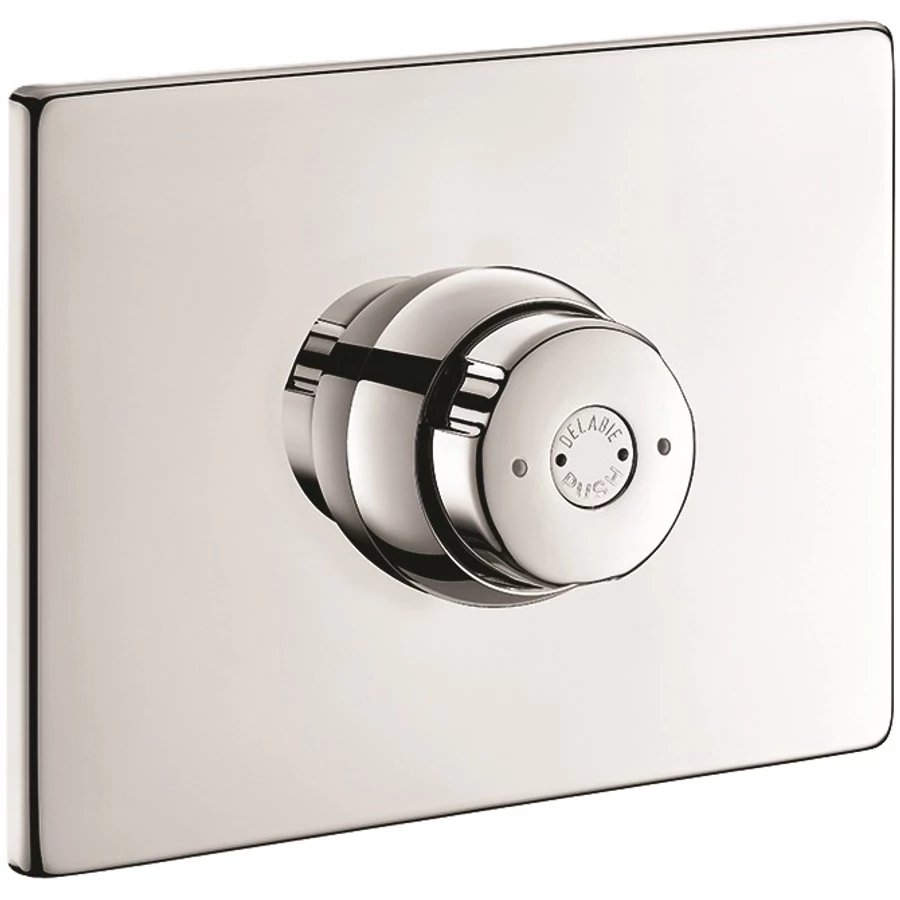

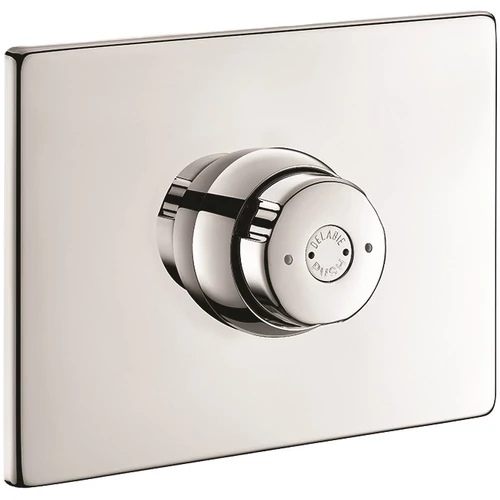

DELABIE TEMPOSTOP beépített időzített zuhanycsaptelep előlap, DEL749BOX szerelődobozhoz, kevert vízre, 12L/p, kit 2/2
Kiegészítő termékek
Tervezői áttekintés

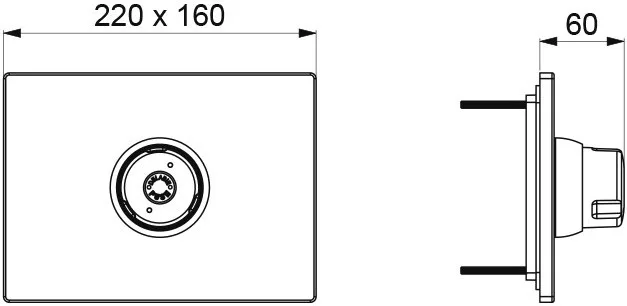

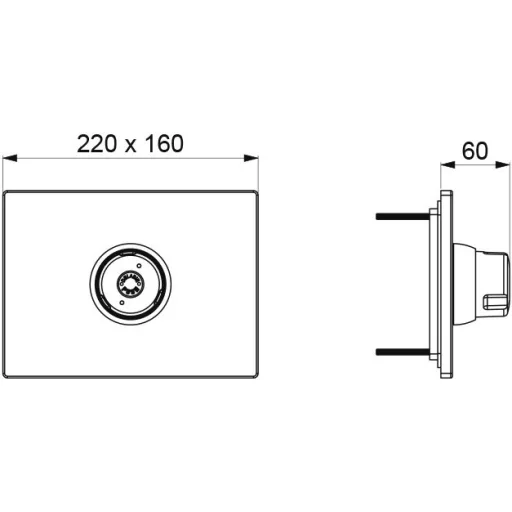

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 12 liter / perc
- állítható vízátfolyás
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Kifolyás
- 1/2 coll
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Sportlétesítmények
- Uszodák
- Ipari környezetbe
- Rendszer típusa
-
- DELABIE TEMPOSTOP időzített nyomógombos zuhany csaptelepek
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
- Acél minősége
-
- AISI 304 - bakteriosztatikus
- Borítás
-
- fényes
Működési jellemzők6 paraméter
- Működtetés
-
- Soft Touch könnyített nyomógombos működtetés (min. 2 kg)
- Bayblend nyomógombbal
- önelzáró
- Időzítés
-
- ~30 mp
- Vízátfolyás
-
- állítható vízátfolyás
- 12 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 500,000 használatra tesztelve
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
Kialakítás4 paraméter
- Kifolyás
-
- 1/2 coll
- Kialakítás
-
- rozsdamentes acél előlappal
- szögletes forma
- vandálbiztos
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- fejbenkeverős
- 220x160 mm
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- vízzáró dobozos kialakítás - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- Tartozékok
-
- beépített szűrők
- zuhanycsaptelep
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- hernyócsavarral
- rejtett csavarozással
- Vízbekötés
-
- M1/2 coll
- Szerelés
-
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár

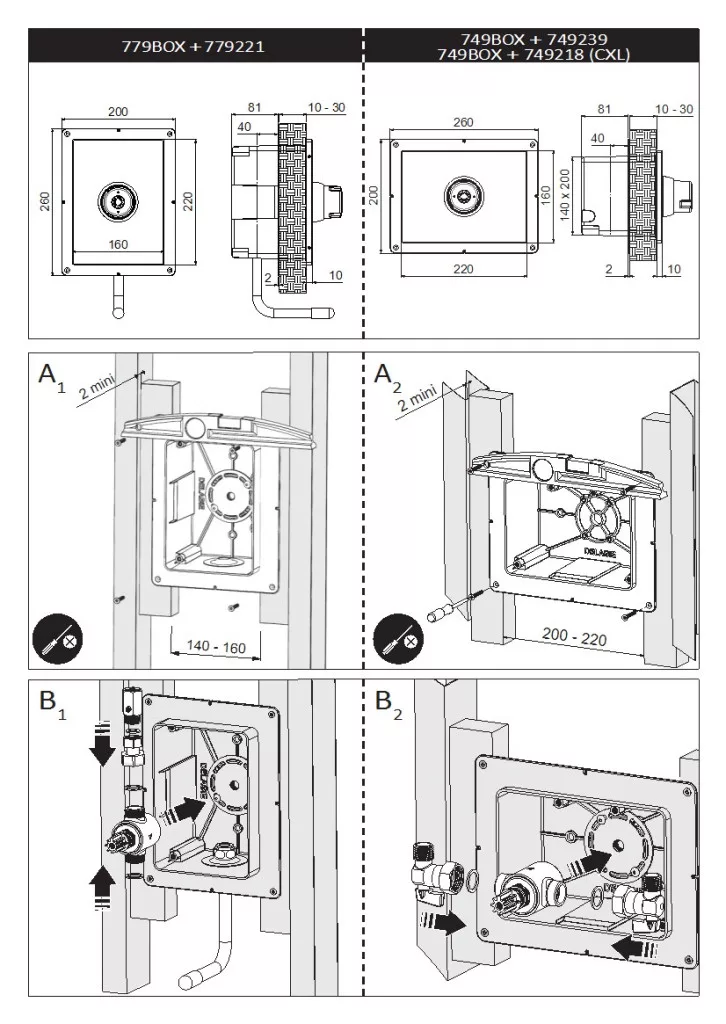

- A vízzáró szerelődobozos TEMPOMIX beépített, falon belüli zuhanycsaptelep szerelése: a zuhanycsap szerelődobozát 81 mm mélységbe kell besüllyeszteni, a beburkolt falsík 10 mm és 30 mm közötti vastagságának fenntartásával
- A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
- kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
- kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra

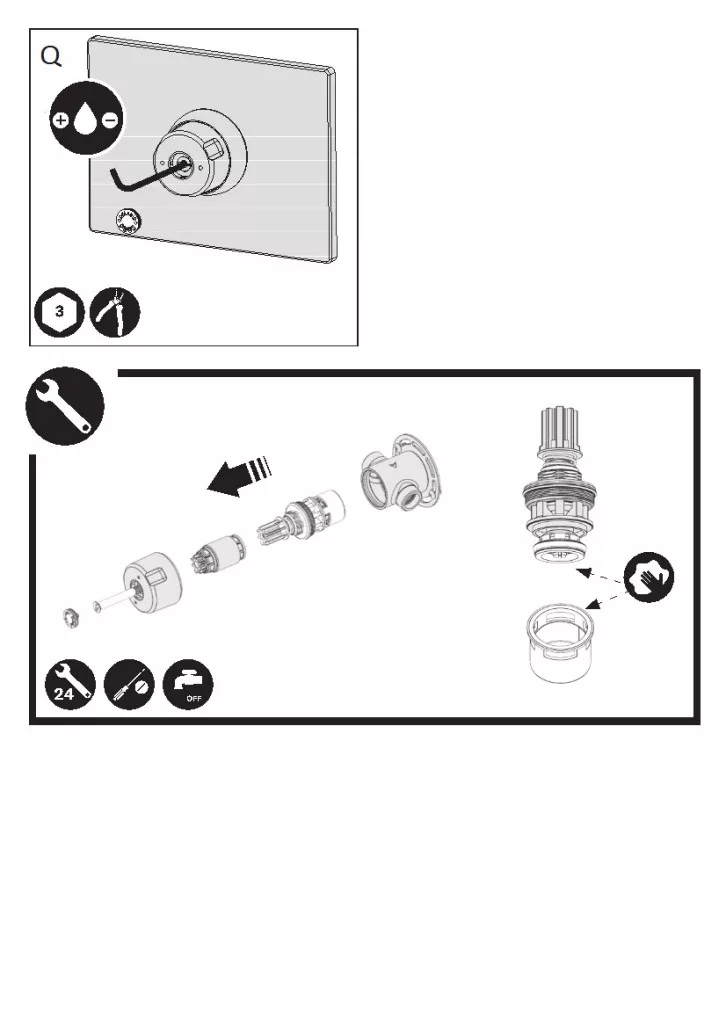

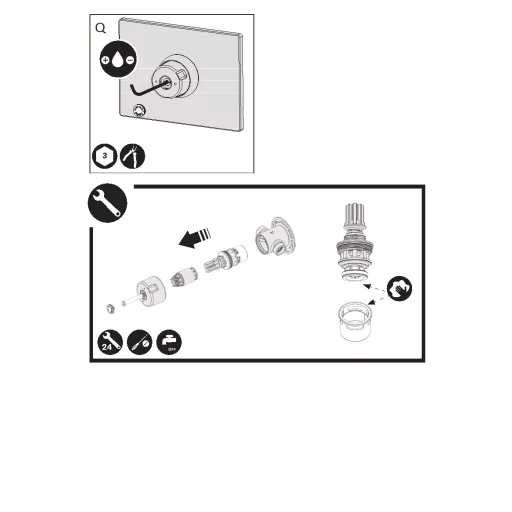

- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
- A zárófedél rögzítése 2 db hernyócsavarral történik.
- Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Szabványok, engedélyek2 paraméter
- Szabvány
-
- EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10.
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818019
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 220 × 160 × 60 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.

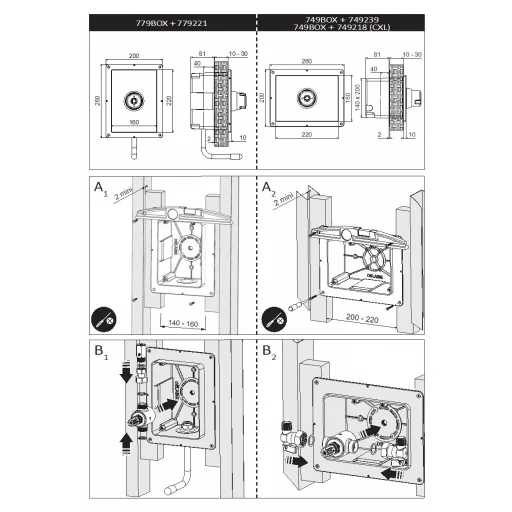

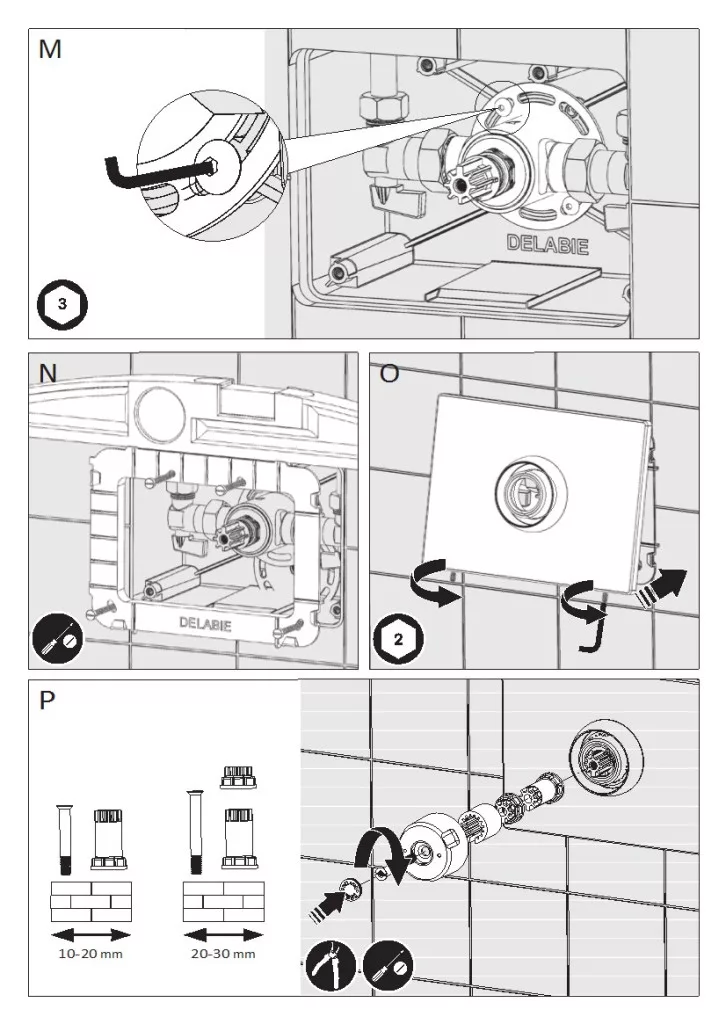

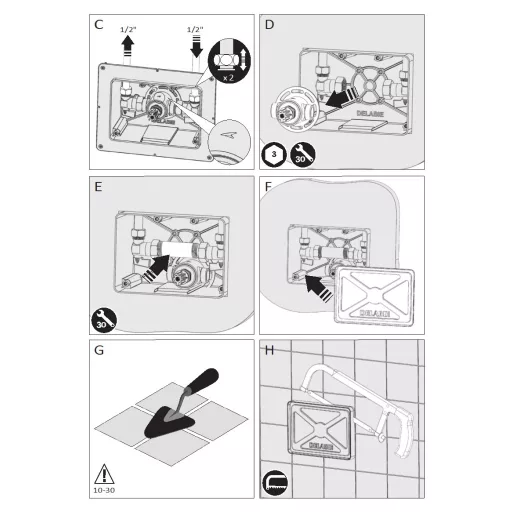

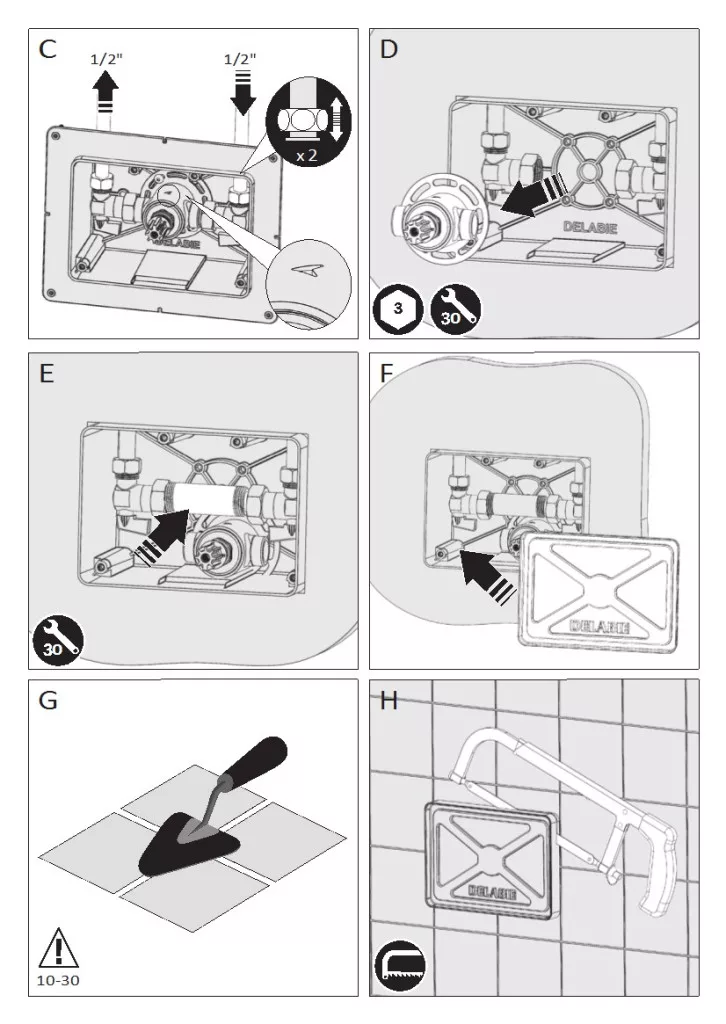

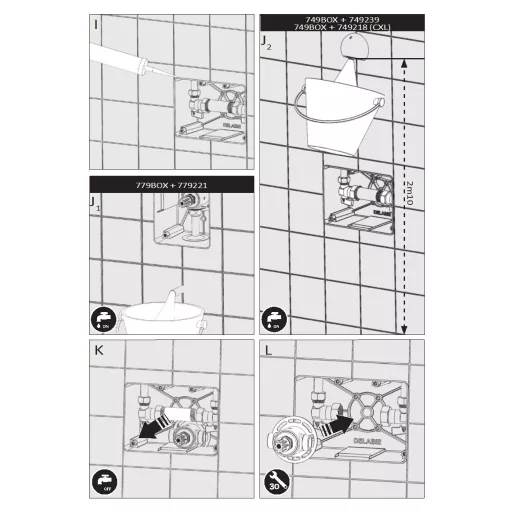

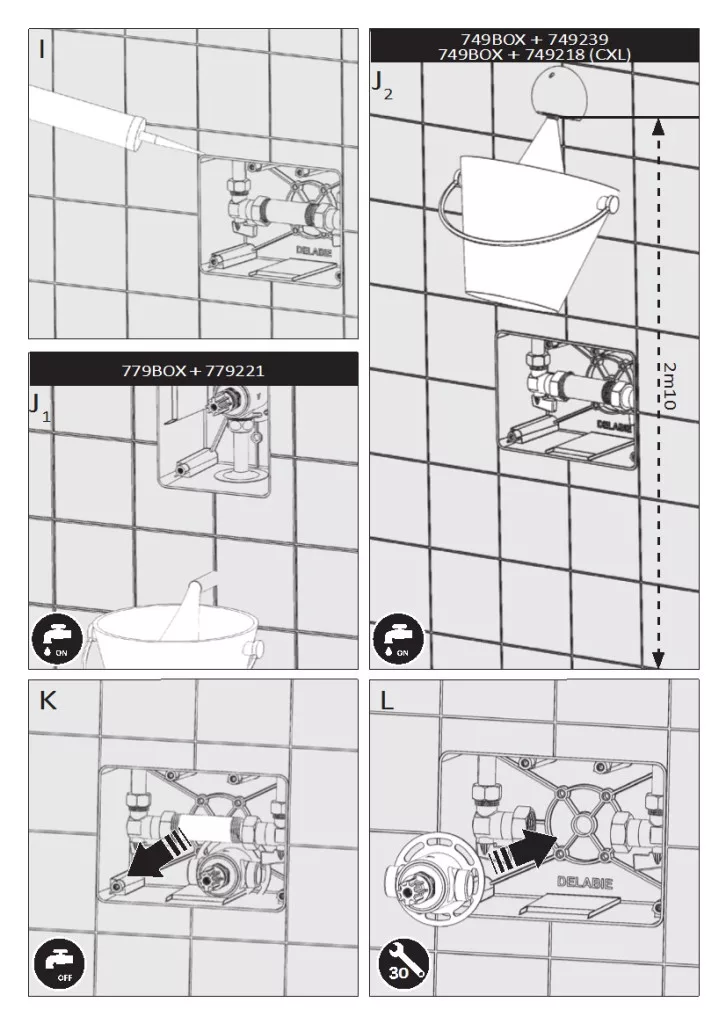

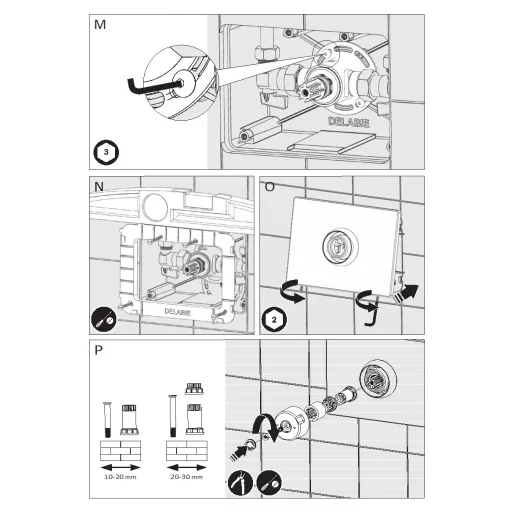

Szerelési lépések
2. lépés
A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
3. lépés
kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
4. lépés
kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. A zárófedél rögzítése 2 db hernyócsavarral történik. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
