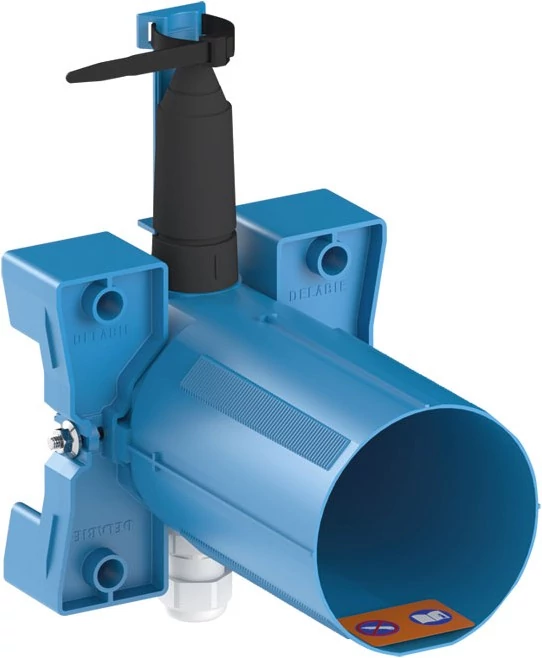

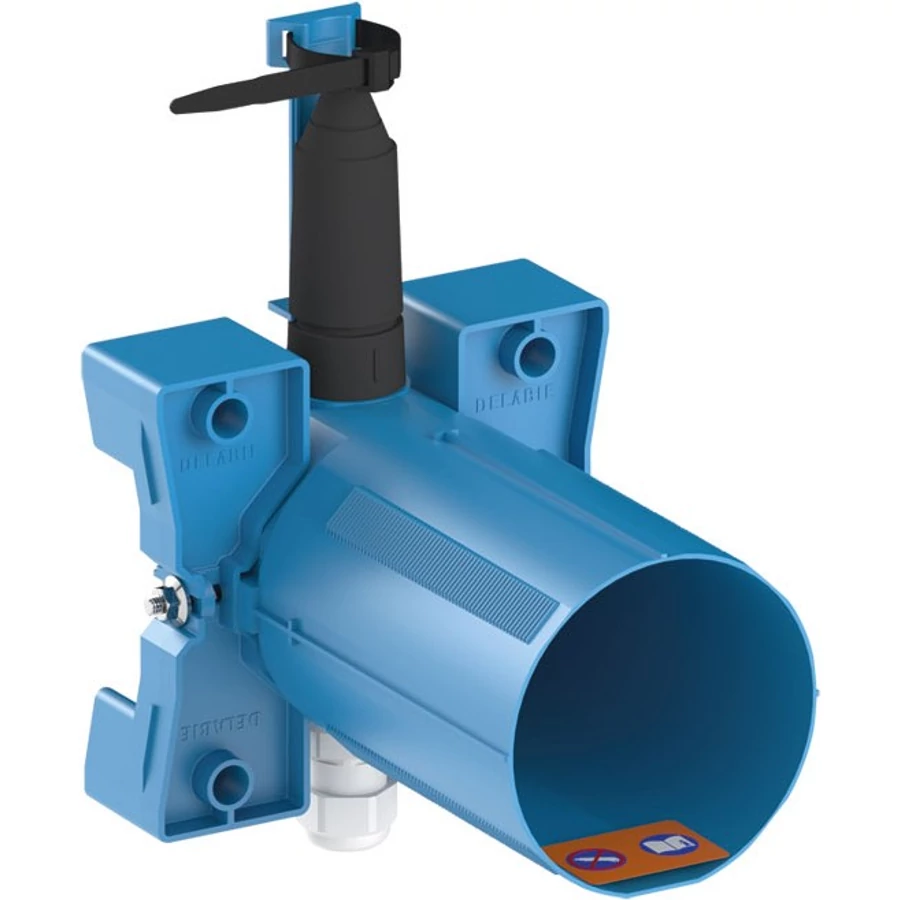

DELABIE vízzáró BOX, szerelődoboz TEMPOMATIC 4 beépített vandálbiztos automata piszoár öblítőszelephez, 10-120mm vastag falakra, elemes, kit 1/2
Kiegészítő termékek
Tervezői áttekintés

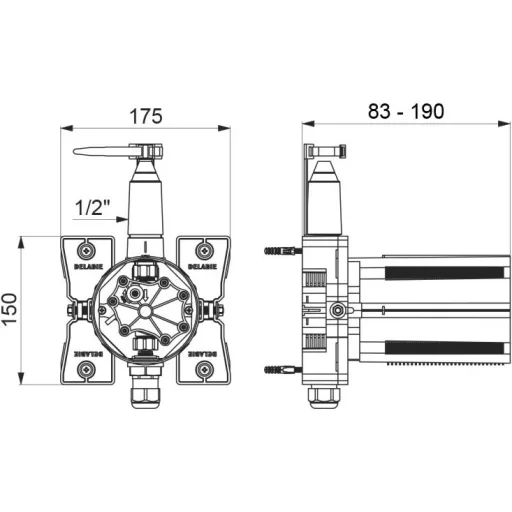

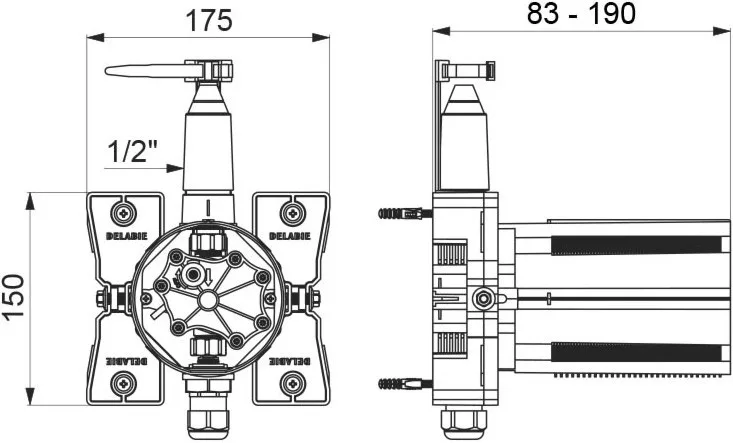

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Sportlétesítmények
- Oktatási intézmények
- Uszodák
- Közösségi vizesblokkok, közületi mosdók
- Intézmények
- Vendéglátó egységek
- Irodák
- Kifejezetten nagy forgalmú közösségi helyiségekbe
- Pályaudvarok, repülőterek
- Szállodák, hotelek
- Bevásárlóközpontok
- Ipari környezetbe
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- műanyag
- Borítás
-
- kék
Működési jellemzők2 paraméter
- Működtetés
-
- automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
- Tápellátás
-
- elemes
- 2db CR123 típusú lítium elem
Kialakítás3 paraméter
- Kialakítás
-
- hagyományos 35mm-es gumiharang becsatlakozású és 1/2" sárgaréz idomos, flexibilis bekötőcsővel szerelt piszoáröblítő csövekkel is kompatibilis
- A burkolás után felszerelendő előlap rögzítő gallér vízmentesen záró tömítéssel van ellátva.
- szakszerű beszerelése teljesen vízzáró szerelődobozt eredményez
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- vízzáró dobozos kialakítás - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- Tartozékok
-
- vízmentesen záró szerelődoboz
- a termék nem tartalmazza az öblítőcsövet és a csatlakozó idomokat
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- rejtett csavarozással
- lopásbiztos rögzítés

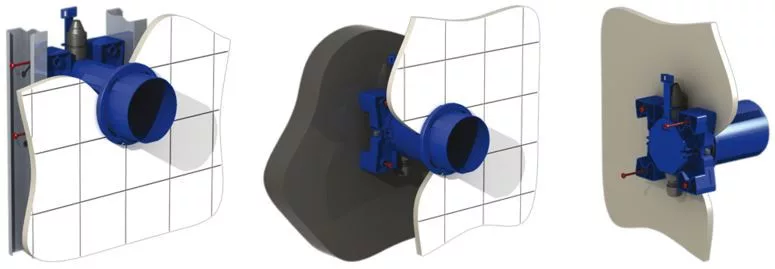

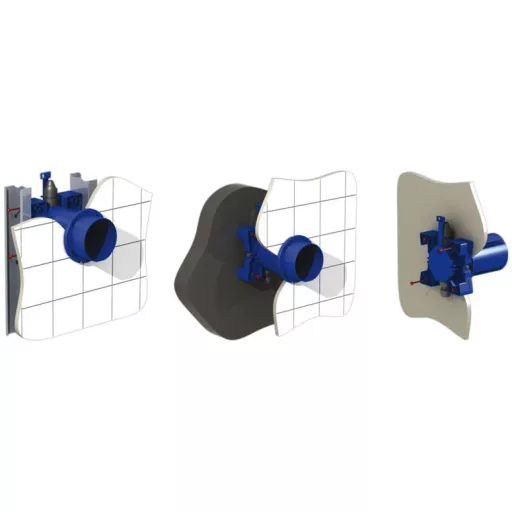

- mindenféle faltípusra rögzíthető - gipszkarton profilokra, kemény falakra, panelekre, stb.
- Vízbekötés
-
- F1/2 coll
- Szerelés
-
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár

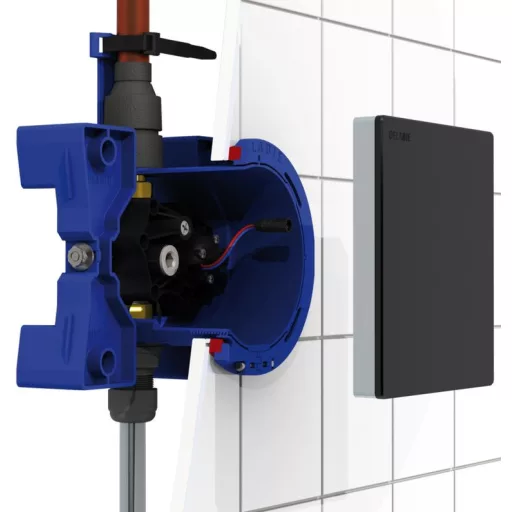

- A TEMPOMATIC 4 beépített piszoár öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 83 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges.
- A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
- kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
- kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
- alkalmas hagyományos és cső a csőben technikájú vízbekötésre is
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).

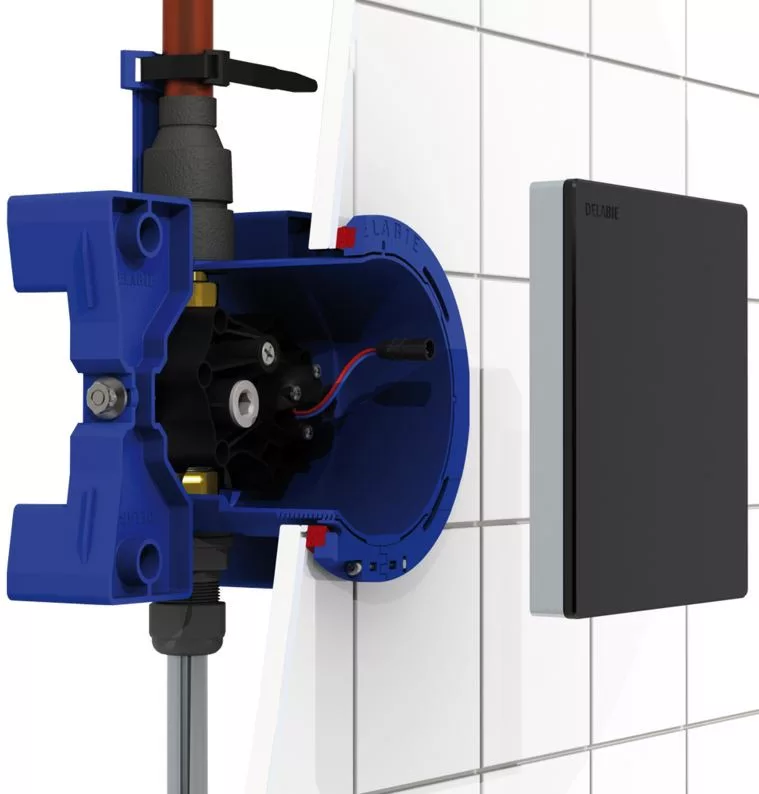

- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Szabványok, engedélyek1 paraméter
- Szabvány
-
- CE
- 2014/30/EU - Elektromágneses kompatibilitás
- 2014/35/EU - Alacsony feszültség irányelv
- EN 55014-1:2016 - Harmonizált szabvány
- EN 61000-3-2:2014 - Harmonizált szabvány
- EN 61000-3-3:2013 - Harmonizált szabvány
- EN 55014-2:2015 - Harmonizált szabvány
- EN 60335-1:2012+A11:2014 - Harmonizált szabvány
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 8481801990
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 175 × 150 × 190 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
2. lépés
A termék két részből áll, melyeket külön cikkszámokon szükséges megrendelni.
3. lépés
kit 1/2: a vízmentesen záró szerelődoboz, és a BOX-ban lévő szerelvények egy része, ezeket a burkolás előtt szükséges beépíteni. ///
4. lépés
kit 2/2: az előlap és a működtető mechanizmus előlapi része, illetve azok rögzítőelemei, melyeket a burkolás után szükséges felszerelni a BOX-ra
5. lépés
alkalmas hagyományos és cső a csőben technikájú vízbekötésre is
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.

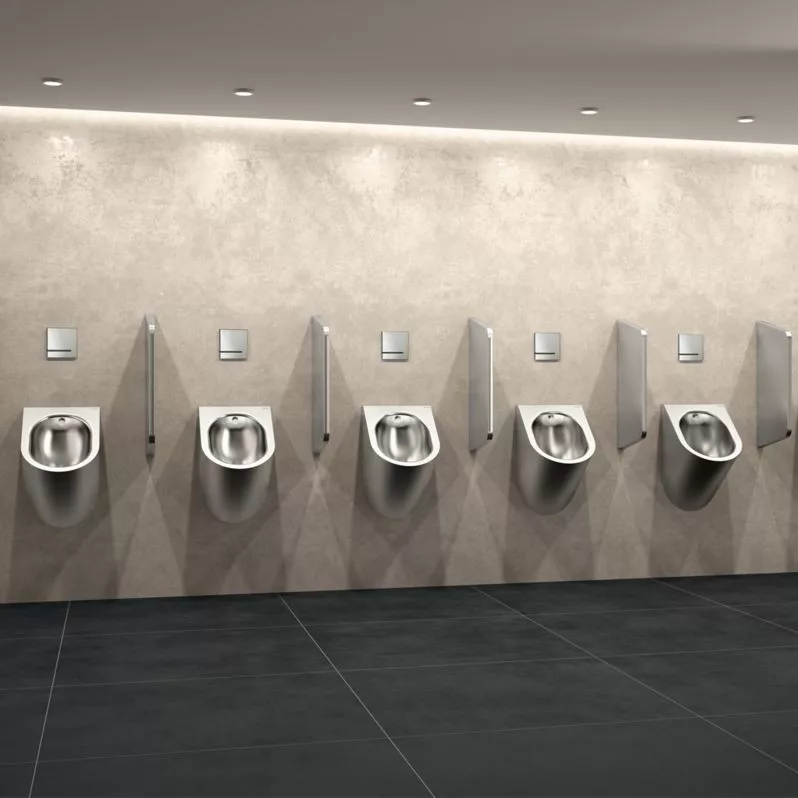

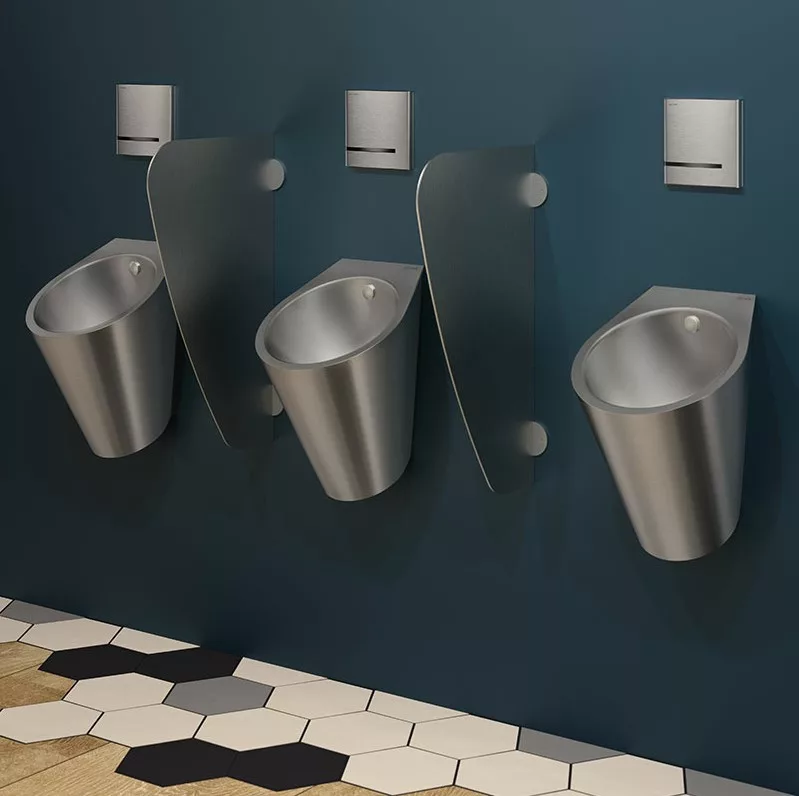

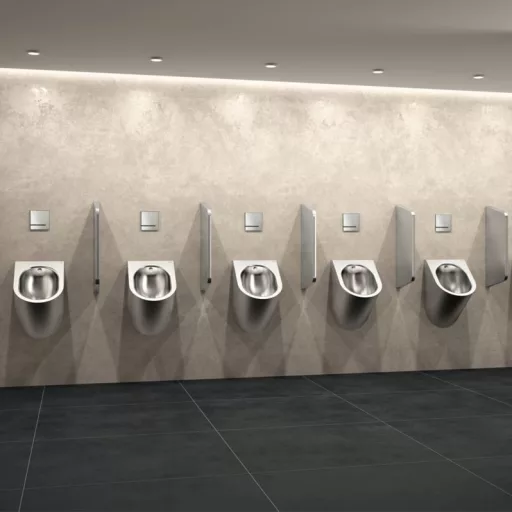

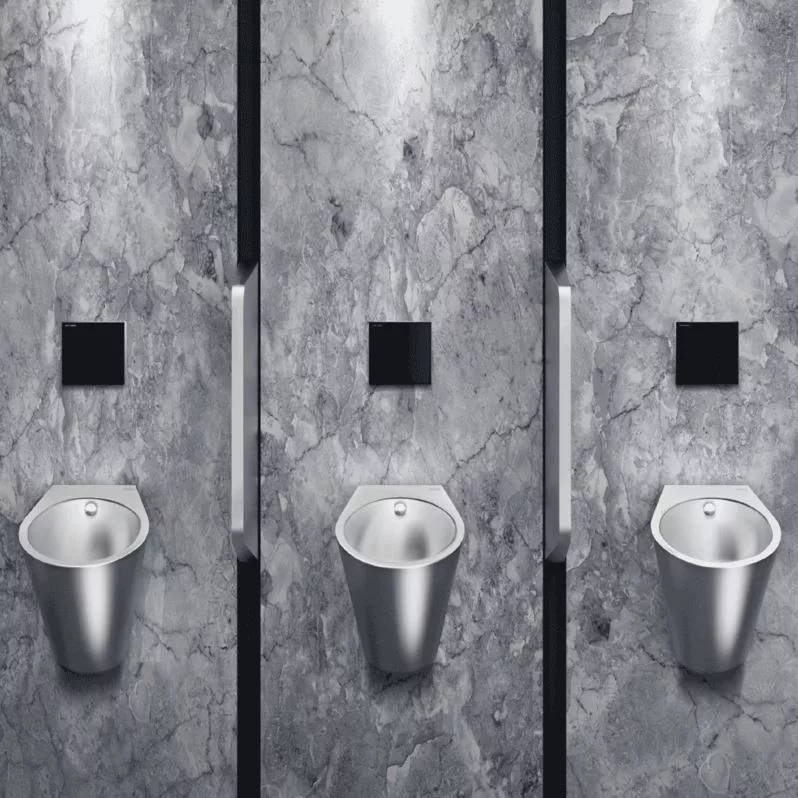

Alkalmazási területek
