Leírás és Paraméterek
DELABIE automata csaptelep rendszer leírása:

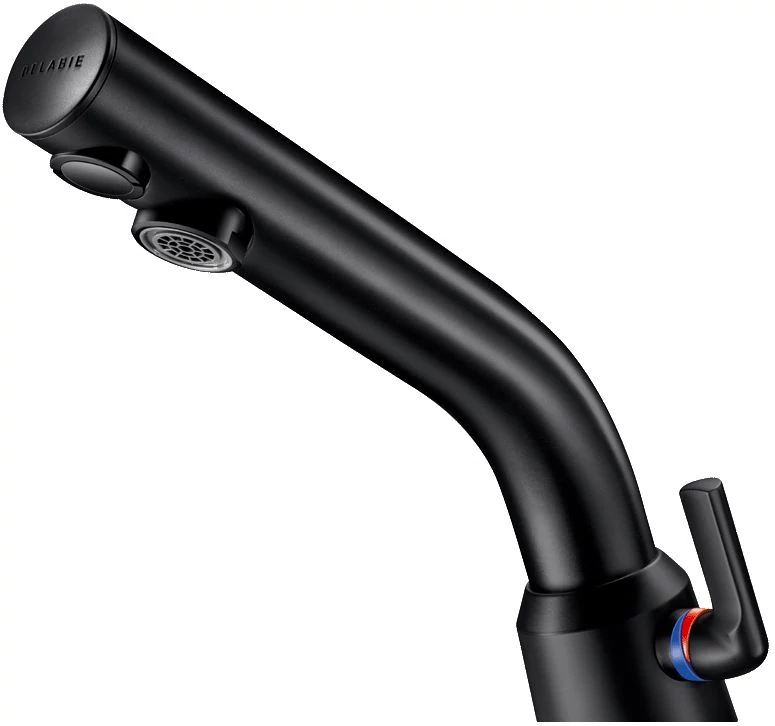

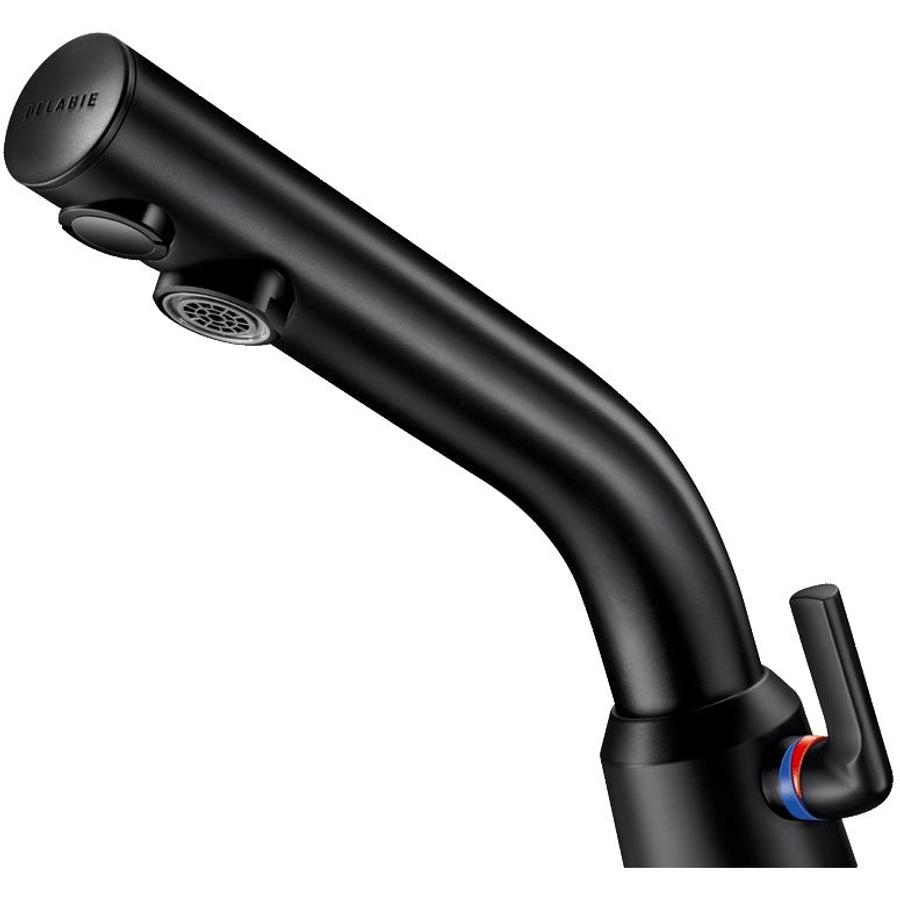

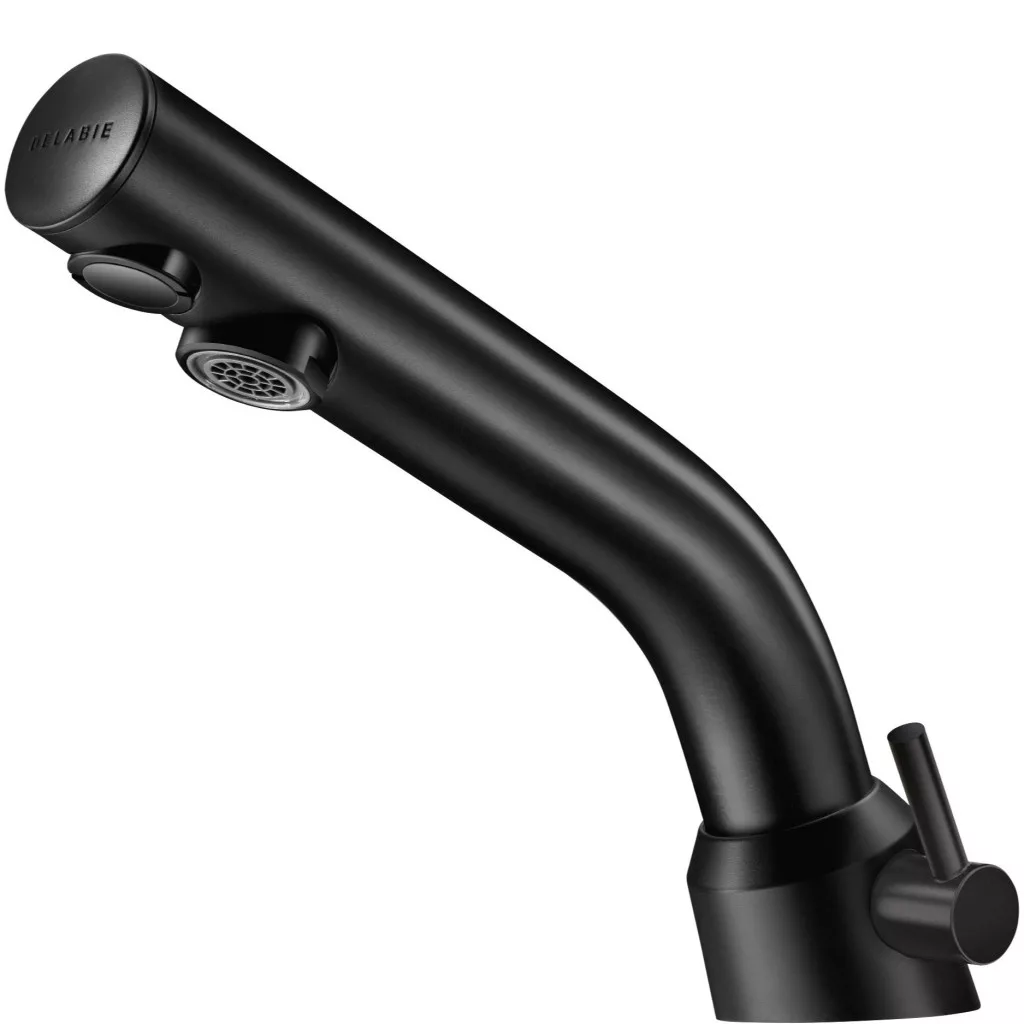

DEL378MCHB termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE automata csaptelep DELABIE BINOPTIC MIX hideg-meleg vizes automata kézmosó csapok DELABIE Black Magic exluzív fekete közösségi szaniter és pipere termékek |
| Termék jellege | mosdócsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |

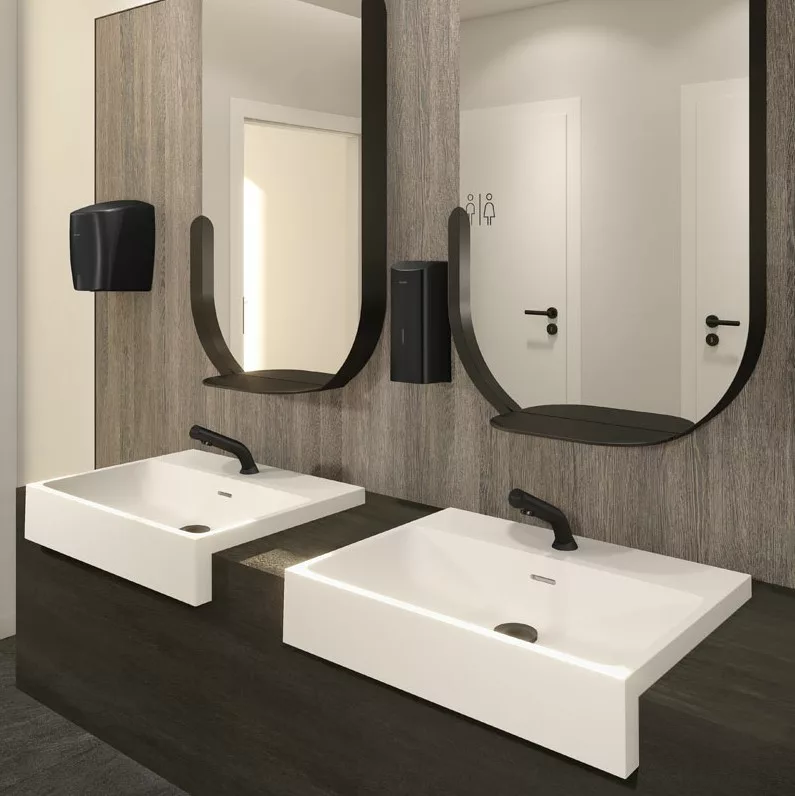

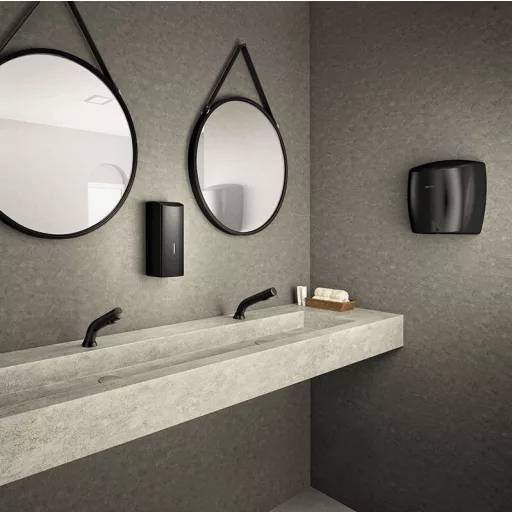

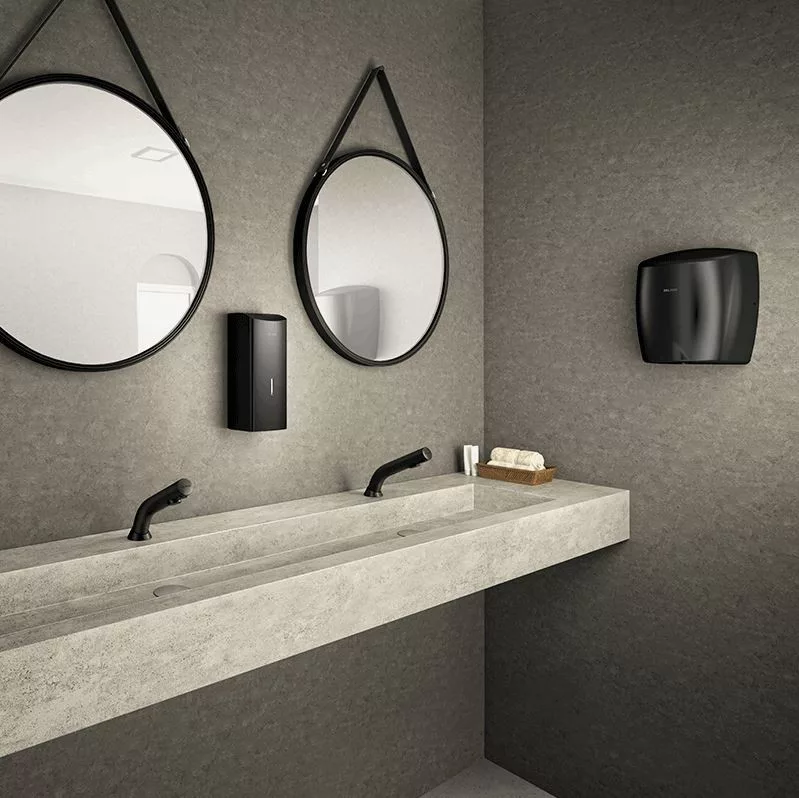

| Felhasználási terület | Közösségi vizesblokkok, közületi mosdók Vendéglátó egységek Irodák |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | exkluzív matt fekete krómozott |
Működési jellemzők
| Működtetés | önelzáró automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít A kifolyó végén elhelyezkedő aktív érzékelővel, mely optimalizálja a kezek érzékelését. |
| Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között gyári beállítás: 3 liter / perc |
| Tápellátás | 230V, hálózati a készülékhez szükséges transzformátor tartozék 230/12 V |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá. |
| IP védettség | IP65 |
Kialakítás
| Csapfurat | a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm |
| Extra | 60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését |
| Kialakítás | keverőkaros blokkolásgátlós simára kiképzett belső csőfelülettel, mely segít megakadályozni a kórokozók letelepedését könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus visszacsapó szelepek nélküli kialakítás, mely megelőzi a visszafertőződés esélyét, ezáltal csökkenti a baktériumok elszaporodását - a hideg és a meleg víz ágak nem keveredhetnek össze a szelep zárt állapotában |
| Kifolyás | ívelt kifolyóval fix kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a kifolyófej betét célszerszámmal kitekerhető, cserélhető szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét 110 mm kifolyási magasság |
| Tartozékok | speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak beépített szűrők |
Szerelési adatok
| Vízbekötés | hideg-meleg vízre alsó M3/8 coll |
| Rögzítés | álló 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel max. 30 mm pultvastagság |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár Az álló BINOPTIC csaptelepek szerelése |
Szabványok, engedélyek
| Szabvány | CE 2014/30/EU - Elektromágneses kompatibilitás 2014/35/EU - Alacsony feszültség irányelv EN 61000-3-3:2013 - Harmonizált szabvány EN 55014-2:2015 - Harmonizált szabvány EN 60335-1:2012+A11:2014 - Harmonizált szabvány EN 55014-1:2006+A1:2009+A2:2011 - Harmonizált szabvány EN 60335-1:2012+A11:2014 - Harmonizált szabvány |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60829-5/2021/KTEF - DELABIE csaptelepek CW617 |
| BREEAM besorolás | 5 pont (kredit) - maximális |

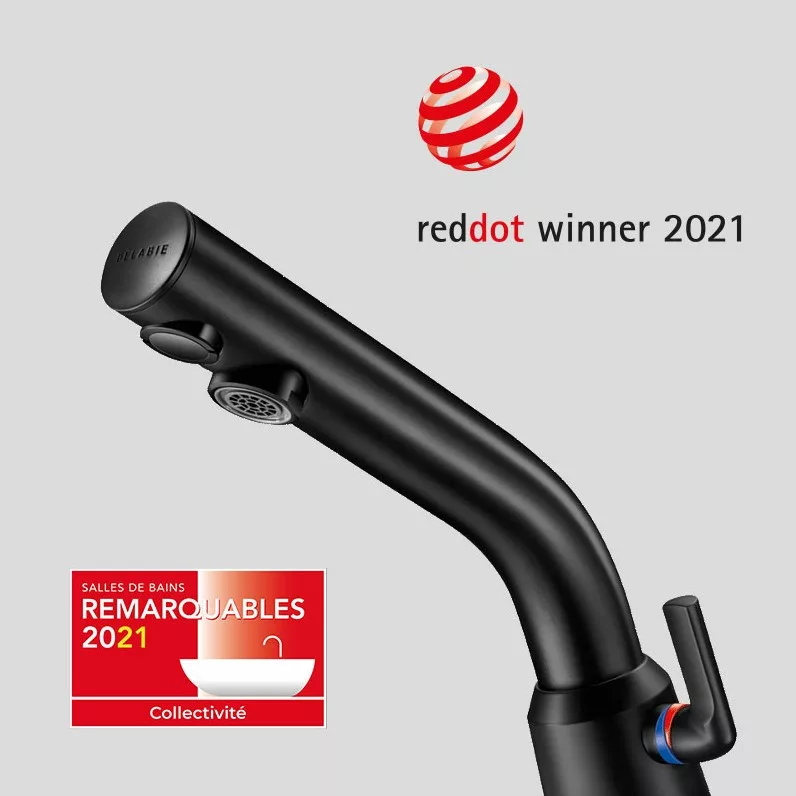

| Díjak, elismerések | Red Dot Design Award (Piros Pont dizájndíj vagy Red Dot dizájndíj) |
| LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
| Mélység | 135 mm kifolyási benyúlás |
| Tömeg | 1.72 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

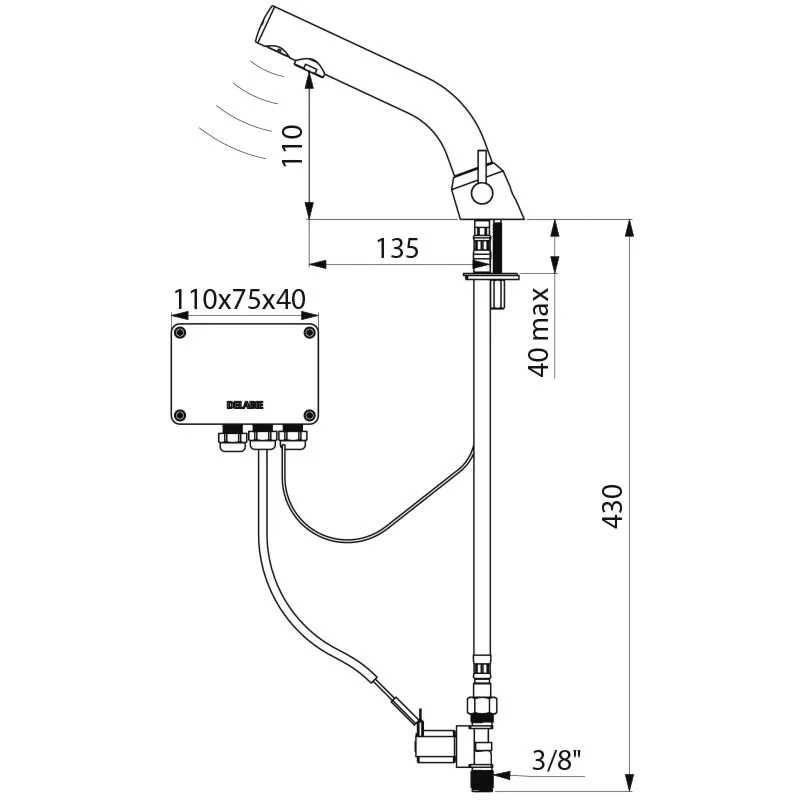

2D műszaki rajz
DEL378MCHB DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL378MCHB GSM fájl letöltése| Rendszer típusa - csapok, öblítőszelepek | BINOPTIC BLACK Magic |
| Rögzítés | álló |
| Tápellátás | hálózati |
| Vízbekötés | hideg-meleg vízre |
