Leírás és Paraméterek
DELABIE automata csaptelep rendszer leírása:
DEL379MCHB termék tulajdonságai
Termék adatok

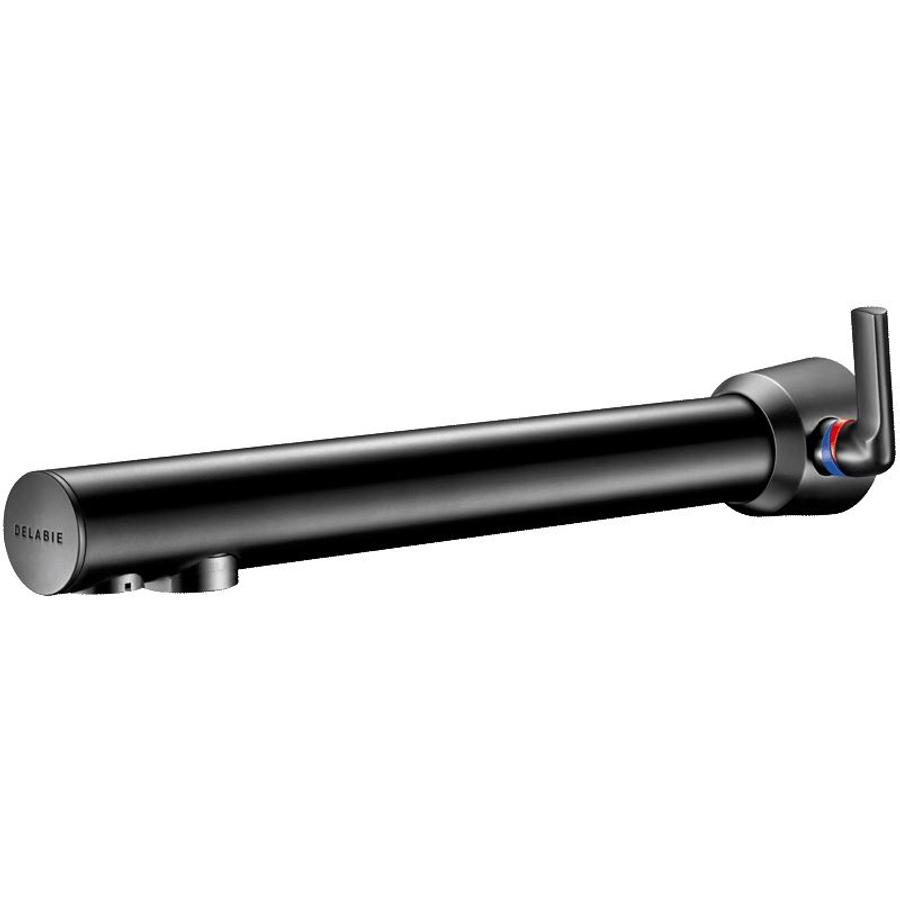

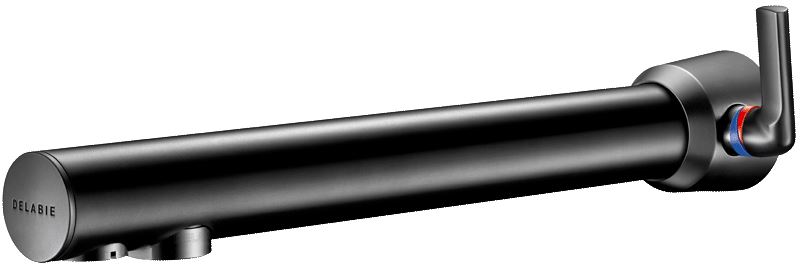

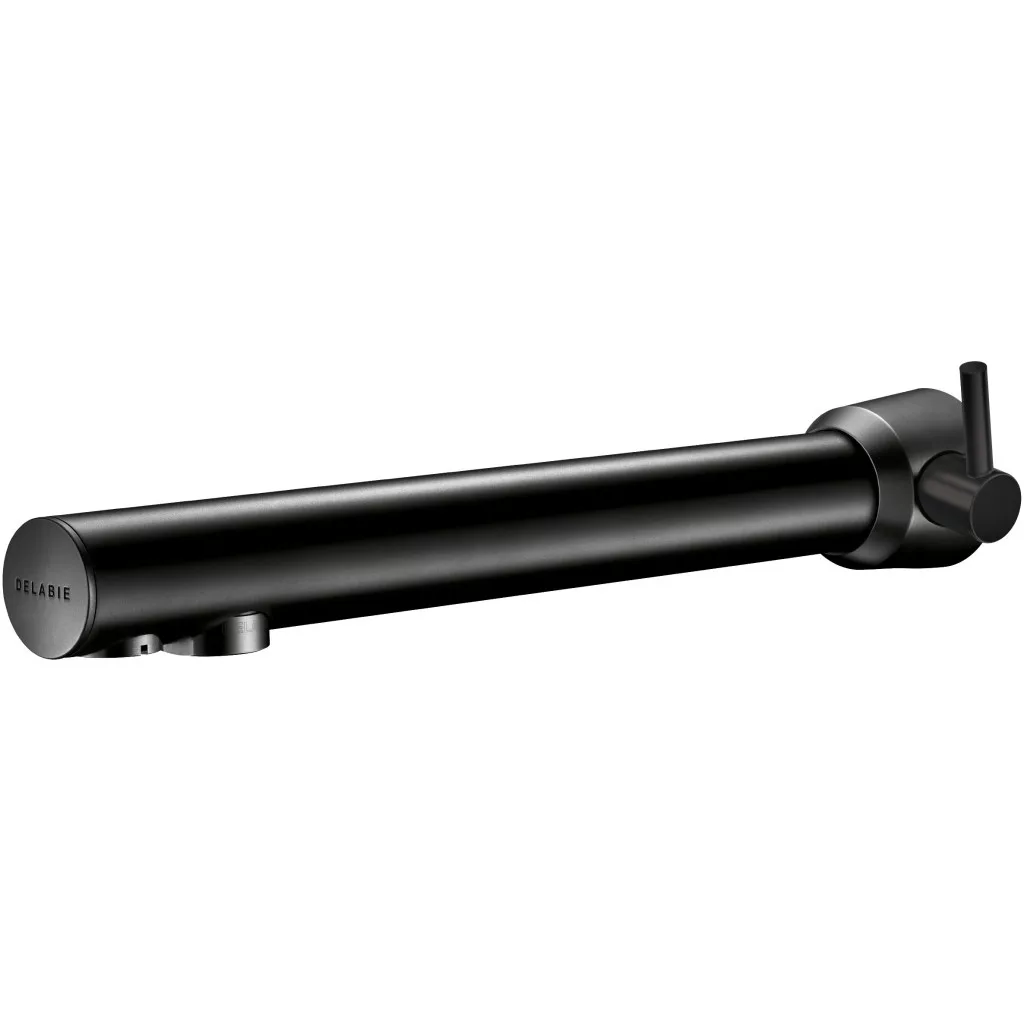

| Rendszer típusa | DELABIE automata csaptelep DELABIE BINOPTIC MIX hideg-meleg vizes automata kézmosó csapok |
| Termék jellege | mosdócsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Közösségi vizesblokkok, közületi mosdók Intézmények Irodák |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | exkluzív matt fekete krómozott |
Működési jellemzők
| Működtetés | önelzáró automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít A kifolyó végén elhelyezkedő aktív érzékelővel, mely optimalizálja a kezek érzékelését. A termék szenzor alatt minimum 300 mm szabad területet kell hagyni, így kell pozícionálni a szerelési magasságot. A szenzort ne tegye ki erős, közvetlen fényhatásnak, hiszen a fény-árnyék váltakozás időnként aktiválhatja azt. |
| Teljesítmény | minimum 350,000 használatra tesztelve |
| Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között gyári beállítás: 3 liter / perc |
| Tápellátás | 230V, hálózati a készülékhez szükséges transzformátor tartozék |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá. |
| IP védettség | IP65 |
Kialakítás
| Extra | 60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését |
| Kialakítás | keverőkaros blokkolásgátlós simára kiképzett belső csőfelülettel, mely segít megakadályozni a kórokozók letelepedését könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus visszacsapó szelepek nélküli kialakítás, mely megelőzi a visszafertőződés esélyét, ezáltal csökkenti a baktériumok elszaporodását - a hideg és a meleg víz ágak nem keveredhetnek össze a szelep zárt állapotában |
| Kifolyás | egyenes kifolyóval fix kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a kifolyófej betét célszerszámmal kitekerhető, cserélhető szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét |
| Tartozékok | csavarok, rögzítőelemek tartozék beépített szűrők |
Szerelési adatok
| Vízbekötés | vízszintes hideg-meleg vízre rejtett vízbekötés hátsó fal mögötti vízbekötés M3/8 coll |
| Rögzítés | fali, falon kívüli rejtett csavarozással forgatásbiztos rögzítés lopásbiztos rögzítés fal mögötti rögzítéssel, szervizfolyosóhoz - a rögzítés méretre vágható külső menetes rúd segítségével történik, mely a termék tartozéka |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
| Szerelés | A szervizfolyosós, H-M vizes BINOPTIC MIX infra mosdó csaptelep szerelése a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár |
Szabványok, engedélyek
| Szabvány | CE EN 61000-6-1:2007- Harmonizált szabvány EN 61000-6-3:2007- Harmonizált szabvány EN 62311:2008 - Harmonizált szabvány EN 60335-1:2013 - Harmonizált szabvány 2006/95/CE - Alacsony feszültség irányelv 2004/108/CE - Elektromágneses kompatibilitás EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60829-5/2021/KTEF - DELABIE csaptelepek CW617 |
| BREEAM besorolás | 5 pont (kredit) - maximális |

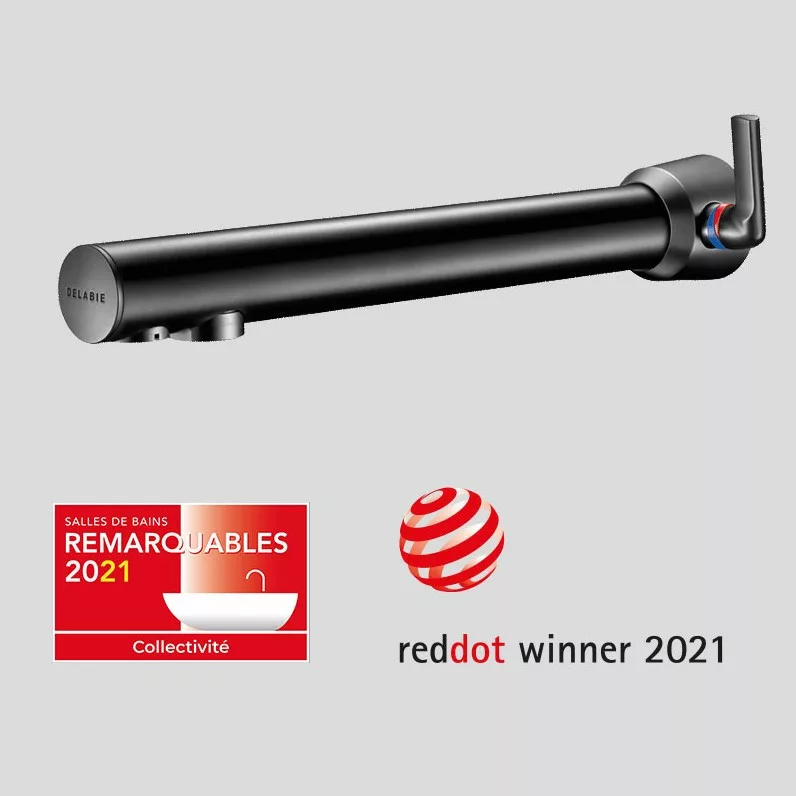

| Díjak, elismerések | Red Dot Design Award (Piros Pont dizájndíj vagy Red Dot dizájndíj) |
| LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
| Mélység | 230 mm kifolyási benyúlás |
| Tömeg | 1.70 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

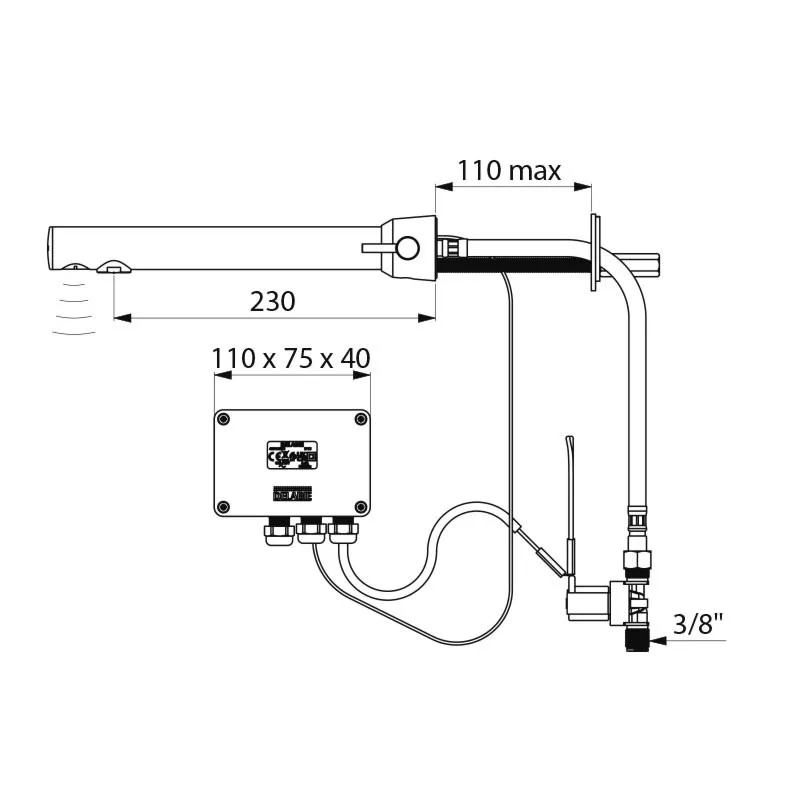

2D műszaki rajz
DEL379MCHB DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL379MCHB GSM fájl letöltése| Rendszer típusa - csapok, öblítőszelepek | BINOPTIC BLACK Magic |
| Rögzítés | szervizfolyosós |
| Tápellátás | hálózati |
| Vízbekötés | hideg-meleg vízre |
