DELABIE TEMPOFLUX beépített nyomógombos piszoár öblítőszelep előlap és szeleptest BOX nélkül, 3mp, r.m. acél, kit 2/2
Kiegészítő termékek
Tervezői áttekintés

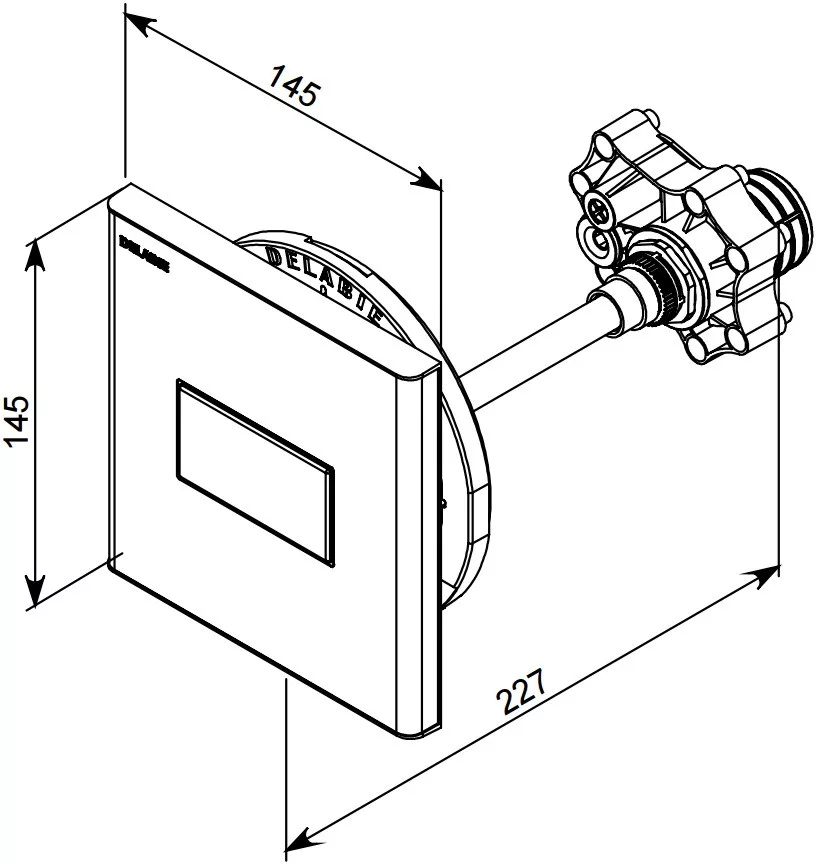

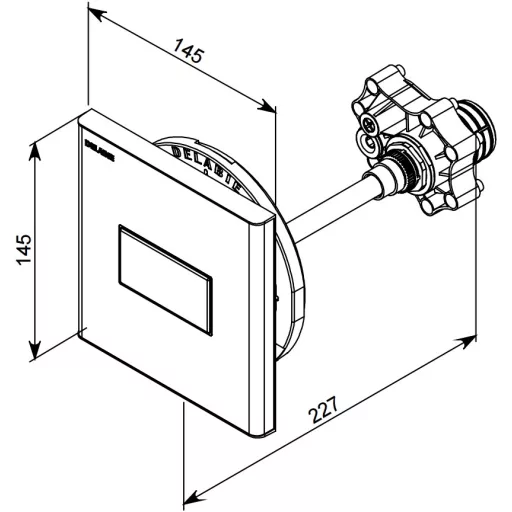

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Időzítés
- 3 mp / öblítés
- Vízátfolyás
- gyári beállítás: 0,15 l/mp
- gyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között
- Üzemi nyomástartomány
- ajánlott nyomás 3 bar
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Sportlétesítmények
- Oktatási intézmények
- Közösségi vizesblokkok, közületi mosdók
- Intézmények
- Vendéglátó egységek
- Irodák
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
- Acél minősége
-
- AISI 304 - bakteriosztatikus
- Borítás
-
- selyem matt
- krómozott fényes fém nyomógomb
Működési jellemzők5 paraméter
- Működtetés
-
- Soft Touch könnyített nyomógombos működtetés (min. 2 kg)
- önelzáró
- Időzítés
-
- 3 mp / öblítés
- Vízátfolyás
-
- gyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között
- Üzemi nyomástartomány
-
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 500,000 használatra tesztelve
Kialakítás4 paraméter
- Kifolyás
-
- F1/2 coll
- Kialakítás
-
- szögletes forma
- vandálbiztos
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- 145x145 mm
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- tengervízzel és szürkevízzel is működik - a rendeltetésszerű használathoz a szelep elé megfelelő előszűrő beépítése szükséges

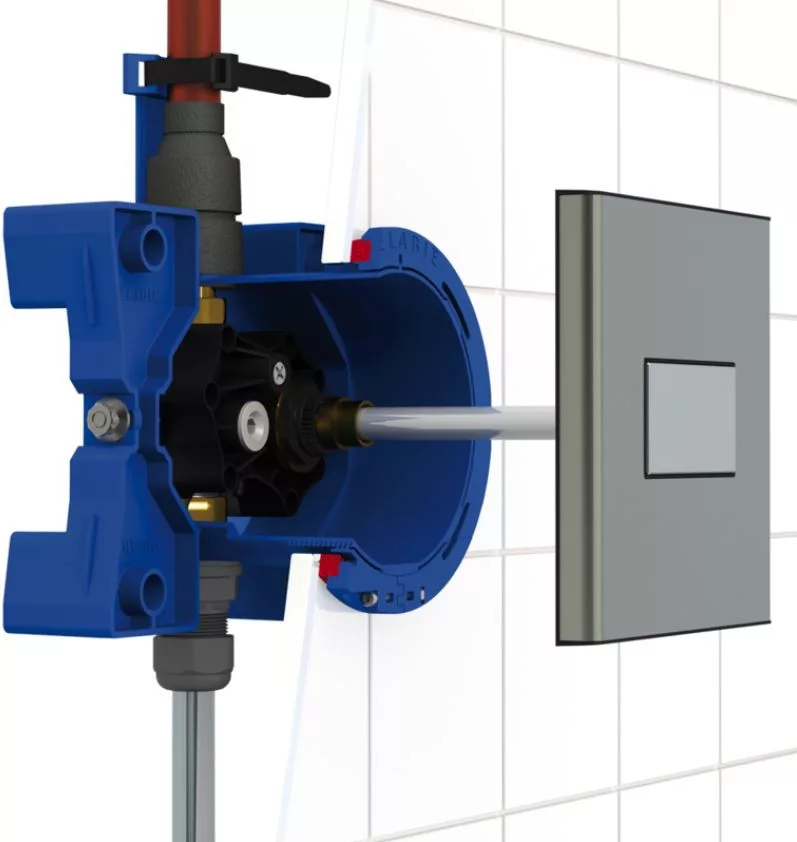

- vízzáró dobozos kialakítás - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
- Tartozékok
-
- a termék nem tartalmazza az öblítőcsövet és a csatlakozó idomokat
- a vízmentesen záró szerelődoboz nem tartozék - a BOX-ot külön szükséges megrendelni
Szerelési adatok4 paraméter
- Rögzítés
-
- beépített
- rejtett csavarozással
- lopásbiztos rögzítés
- Vízbekötés
-
- F1/2 coll
- Szerelés
-
- A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.

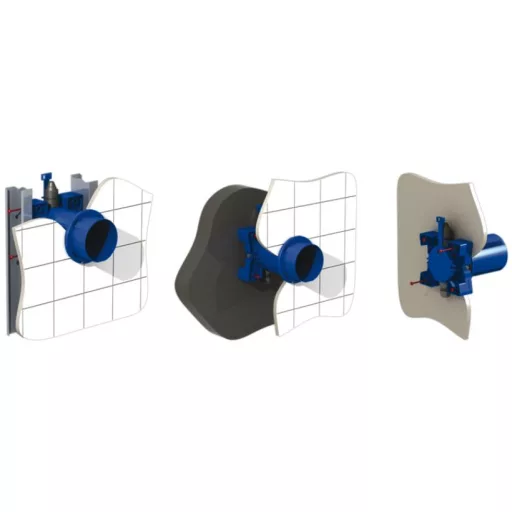

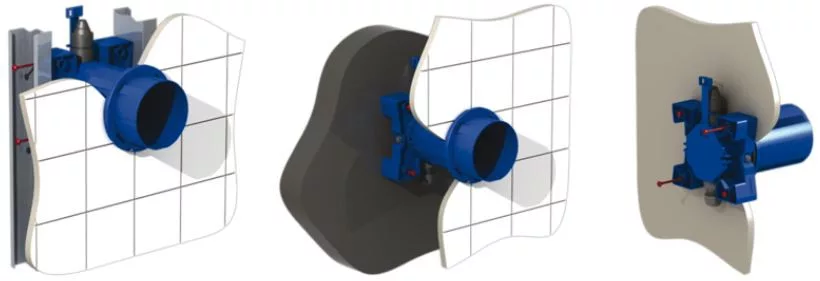

- a beburkolt előtétfal vastagsága 10 - 120 mm között lehet
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- A TEMPOFLUX beépített nyomógombos piszoár öblítőszelep szerelése: a beépítéshez a hátsó, besüllyesztett rögzítési pont és a beburkolt előtétfal síkja között minimum 83 mm, maximum 190 mm távolság lehet, és ezzel együtt szem előtt kell tartani, hogy az előlap rögzítéséhez legalább 10 mm, de legfeljebb 120 mm vastag előtétfal szükséges.
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).

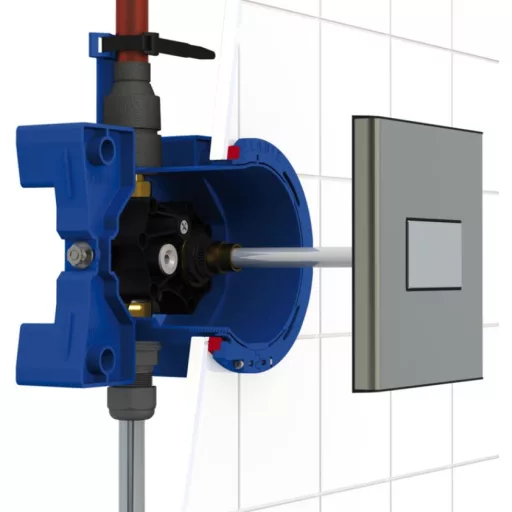

- Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
Szabványok, engedélyek3 paraméter
- Szabvány
-
- EN 12541:2005 - Egészségügyi szerelvények. Nyomásra nyitó és automatikusan záró, PN 10 típusú vizeletöblítő szelep.
- LEED besorolás
-
- 4 pont - maximális
- BREEAM besorolás
-
- 5 pont (kredit) - maximális
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818019
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-
Termék Méretek (szé × ma × mé) 145 × 145 × 10 mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
2. lépés
a beburkolt előtétfal vastagsága 10 - 120 mm között lehet
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.

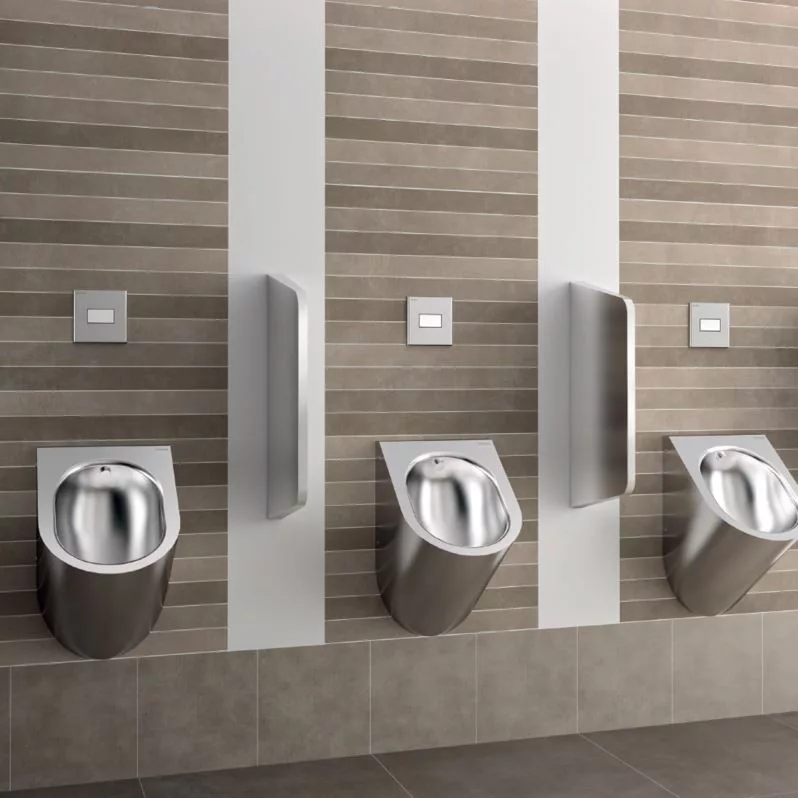

Alkalmazási területek
Alkalmazási példák
Részletek
Termékleírás

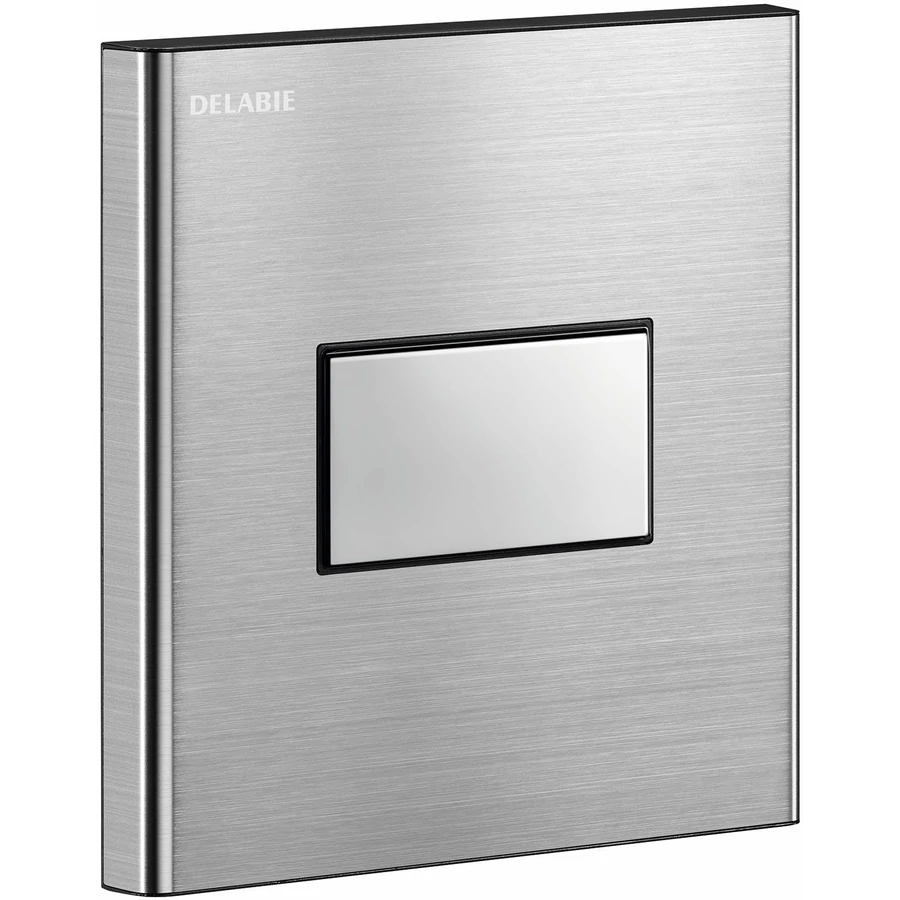

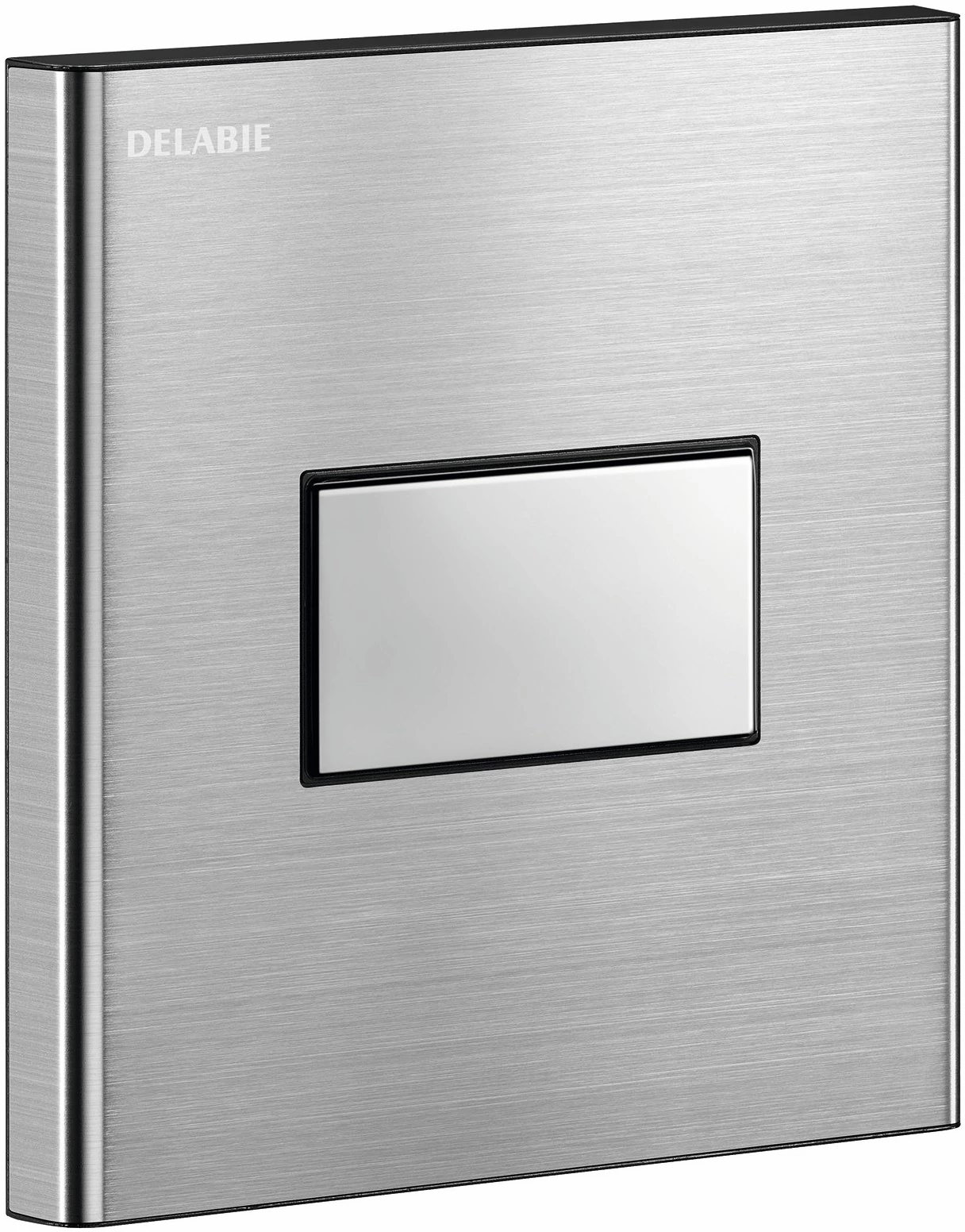

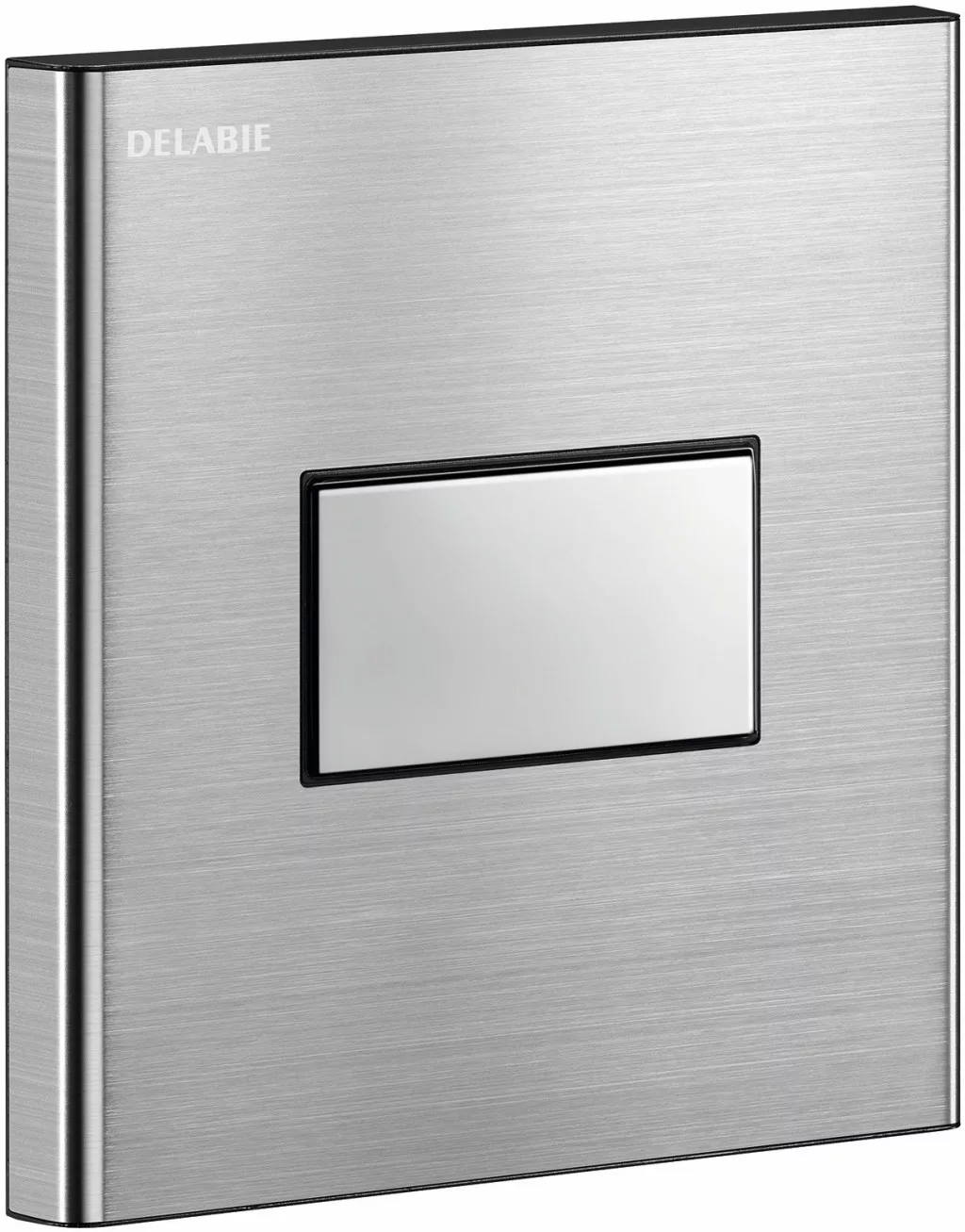

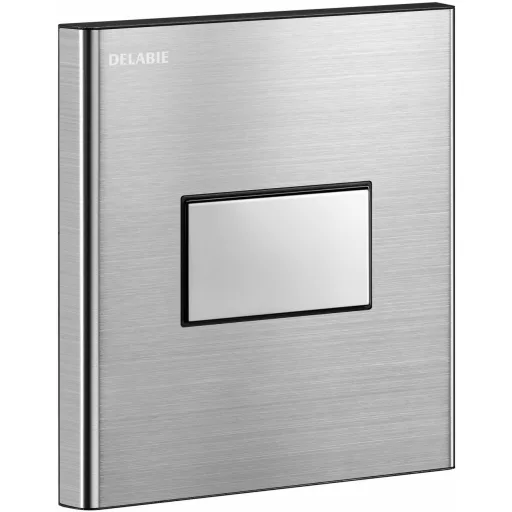

A DELABIE TEMPOFLUX nyomógombos piszoár öblítő előlap egy 3mp időzítésű önelzáró szeleppel ellátott szerelvény, mely ideális választás közületi és kereskedelmi vizesblokkokba. 1/2" vízcsatlakozásokkal rendelkezik és a 145x145mm-es szálcsiszolt rozsdamentes acél előlapon kívül tartalmazza a nyomógomb belsőt is. Nyomógombja soft-touch kialakítású, így minimális erőkifejtéssel is működésbe hozható, az időzítő pedig 3 másodperc elteltével zárja a vízátfolyást. Vízátfolyási értéke 0,15 L/mp 3 bar nyomáson, mely növelhető 0,3 L/mp-ig. Kompatibilis tengervízzel, esővízzel és szürkevíz használatára.
Igény szerint rendelhető vizelde szerelőkerettel, vagy vízzáró BOX-szal.
Szerelőkeretek esetén:
- Hagyományos 35mm gumiharangos bekötésű piszoárokhoz: DEL543006
- 1/2"-os flexibilis bekötőcső betáplálású piszoárok esetén: DEL543006D szerelőkerettel
Falon belüli, kizárólag BOX-os installáció esetén:
- vízzáró szerelődoboz: DEL778BOX
