Leírás és Paraméterek
DELABIE automata csaptelep rendszer leírása:

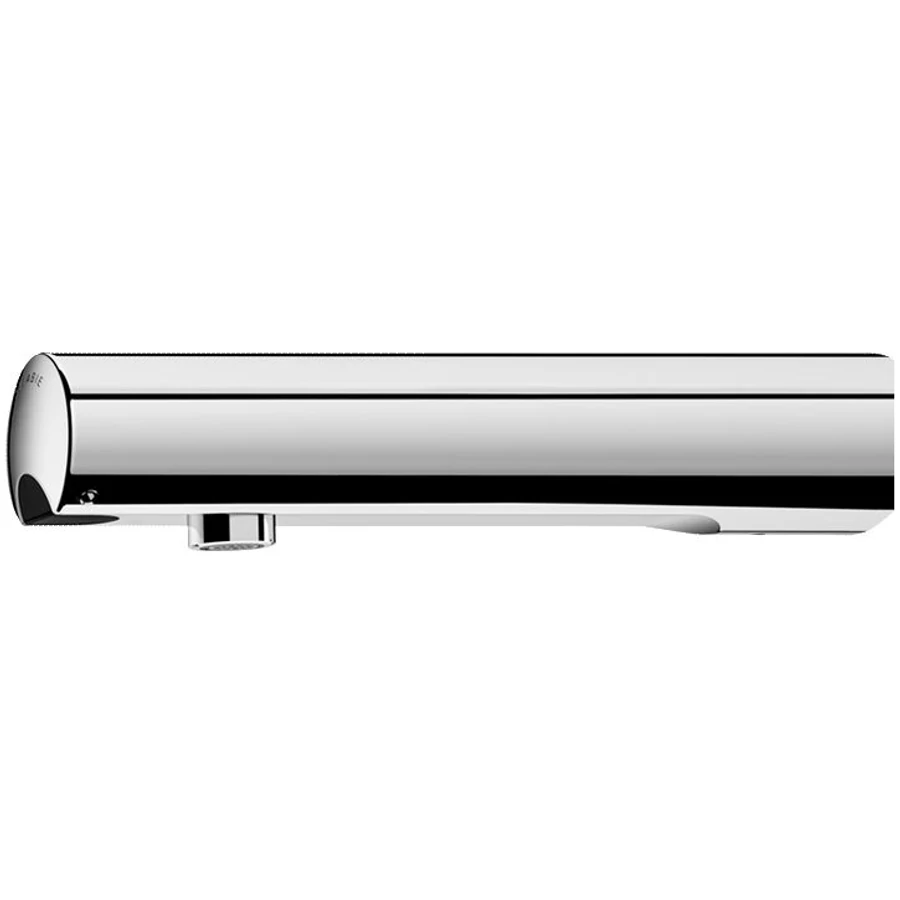

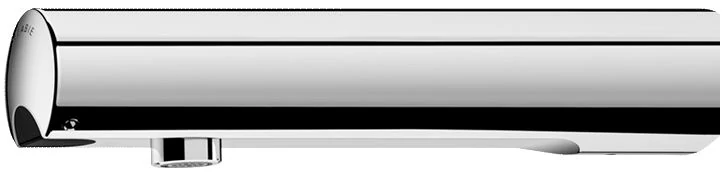

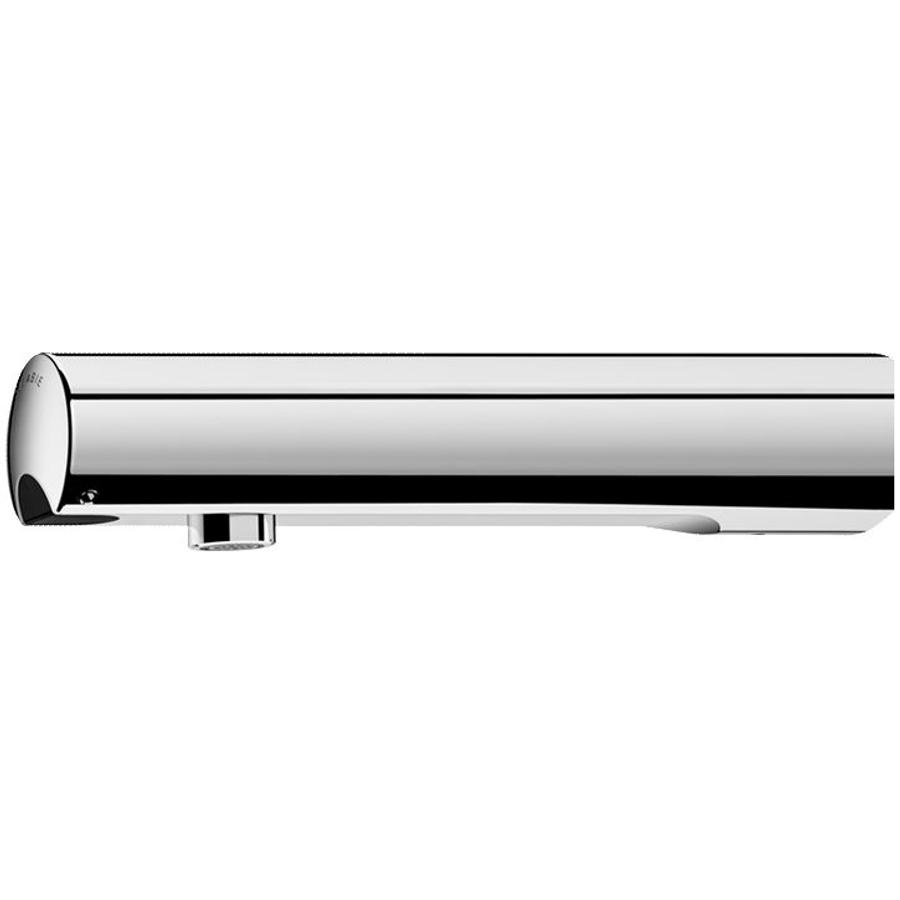

DEL443500 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE automata csaptelep DELABIE TEMPOMATIC 4 kevert vizes automata kézmosó csapok |
| Termék jellege | mosdócsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |

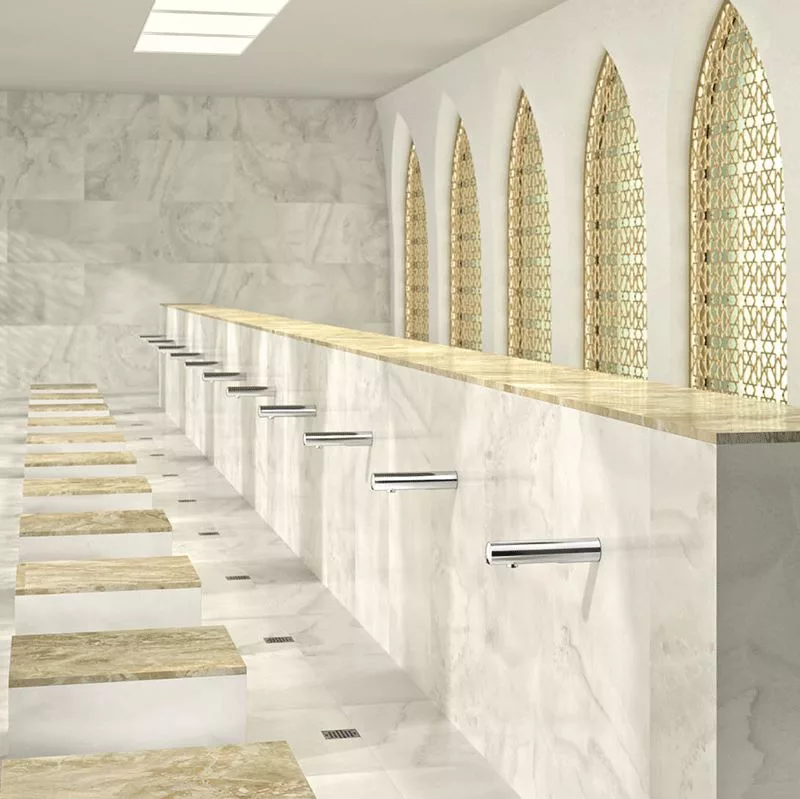

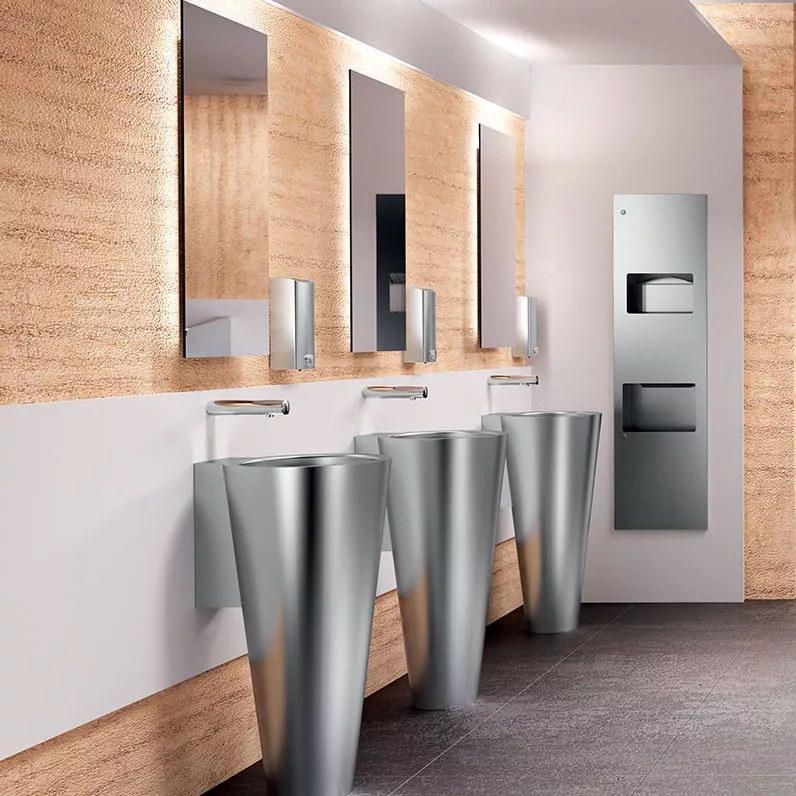

| Felhasználási terület | Oktatási intézmények Uszodák Intézmények Kifejezetten nagy forgalmú közösségi helyiségekbe |
Anyaghasználat
| Acél minősége | AISI 304 - bakteriosztatikus |
| Anyag | rozsdamentes acél |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | önelzáró automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít A kifolyó végén elhelyezkedő aktív infravörös érzékelővel, mely optimalizálja a kezek érzékelését. A szenzor automatikusan bekalibrálja az optimális érzékelési távolságot (GAIN) a kifolyó és a mosdókagyló között. |
| Teljesítmény | minimum 350,000 használatra tesztelve |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között gyári beállítás: 3 liter / perc |
| Tápellátás | 230V, hálózati a készülékhez szükséges transzformátor tartozék |
Kialakítás
| Extra | Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét 60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését |
| Kialakítás | vandálbiztos blokkolásgátlós könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus A pangó víz minimalizálására kifejlesztett szolenoid szelep és vezérlő elektronika a csaptelep testébe vannak integrálva. |
| Kifolyás | egyenes kifolyóval fix kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a kifolyófej betét célszerszámmal kitekerhető, cserélhető a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű |
| Tartozékok | csavarok, rögzítőelemek tartozék beépített szűrők |
Szerelési adatok
| Vízbekötés | kevert vízre rejtett vízbekötés alsó felső falon belüli vízbekötés M1/2 coll |
| Rögzítés | beépített fali, falon kívüli rejtett csavarozással forgatásbiztos rögzítés lopásbiztos rögzítés konzolos max. 30 mm falvastagság |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). A zárófedél rögzítése 2 db hernyócsavarral történik. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső. |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása károsíthatja a terméket és garanciavesztéssel jár A kevert vizes TEMPOMATIC 4 beépített mosdó csaptelep szerelése |
Szabványok, engedélyek
| Szabvány | CE EN 61000-6-1:2007- Harmonizált szabvány EN 61000-6-3:2007- Harmonizált szabvány EN 62311:2008 - Harmonizált szabvány EN 60335-1:2013 - Harmonizált szabvány 2006/95/CE - Alacsony feszültség irányelv 2004/108/CE - Elektromágneses kompatibilitás EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60827-5/2021/KTEF - Elektromos csaptelepek DELABIE TEMPOMATIC 4 és beépített, vízzáró fali DELABIE BINOPTIC csapok |
| BREEAM besorolás | 5 pont (kredit) - maximális |
| LEED besorolás | 4 pont - maximális |
Dimenziók, méretek

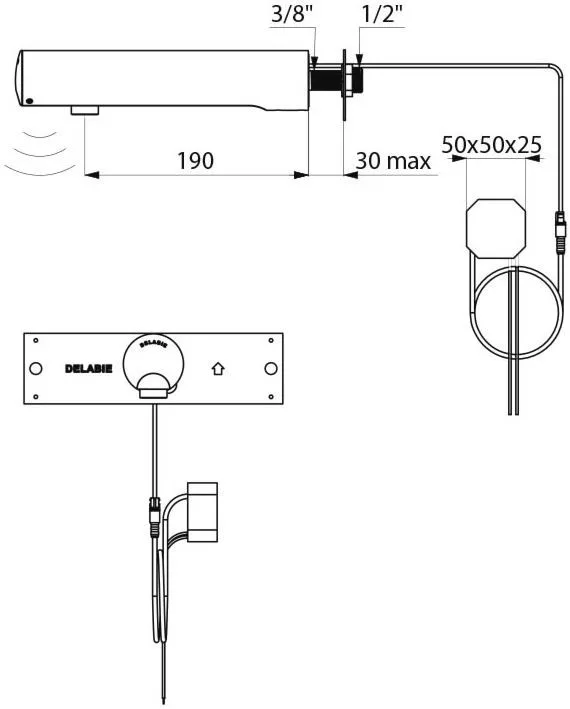

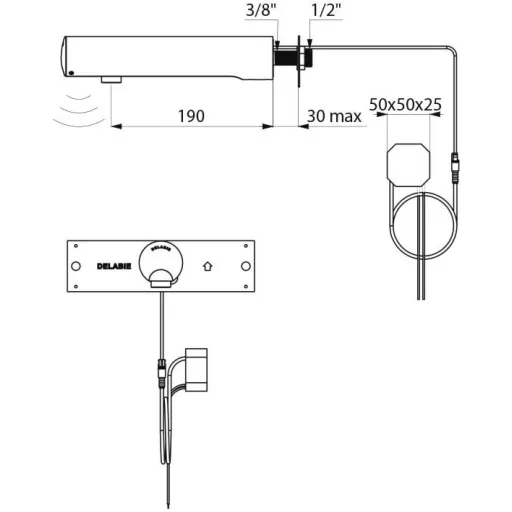

| Mélység | 190 mm kifolyási benyúlás |
| Tömeg | 1.32 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 848190 |
Szerelés:
A TEMPOMATIC 4 beépített fali csaptelep, konzol segítségével rögzíthető. A model elérhető hálózati és elemes működtetéssel egyaránt.
Első lépésként a rögzítő konzolt szükséges a profilhoz rögzíteni a bejövő ág vezetékét.
A rögzítéshez szükséges nyílást nagy precizitással kell kivágni, először a gipszkarton lapon, majd utána a csempén is, hogy a vezetékbe csatlakoztatható legyen a csaptelep konzolja. Ennek átmérője 20 mm, amennyiben a csapteleünk hálózati, úgy el kell készíteni a tápkábel nyílását is, majd kihúzni a falon kívülre.
.jpg)
Ezután válik lehetségessé a csaptelep felhelyesége és rögzítése a csatlakozóra, melyet alulról, hernyócsavarral lehet megtenni. A csaptelepen a másik csavarnyílás az elzárást teszi lehetővé. A telepítés után nyissuk meg az átfolyást, illetve vegyük le a szenzorról a védőfóliát. A csaptelep ezután használatra kész.
DEL443500 DWG fájl letöltése| Rendszer típusa - csapok, öblítőszelepek | TEMPOMATIC 4 |
| Rögzítés | fali, falon kívüli |
| Tápellátás | hálózati |
| Vízbekötés | kevert vízre |
