Leírás és Paraméterek
DELABIE automata csaptelep rendszer leírása:
DEL490106 termék tulajdonságai
Termék adatok

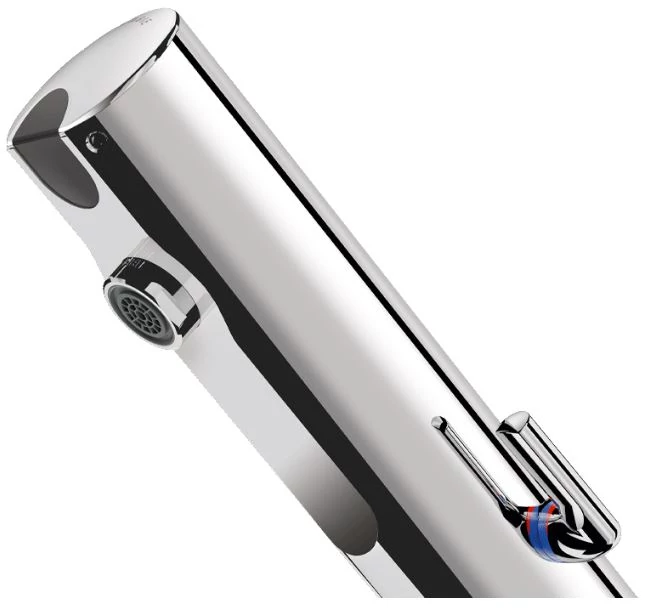

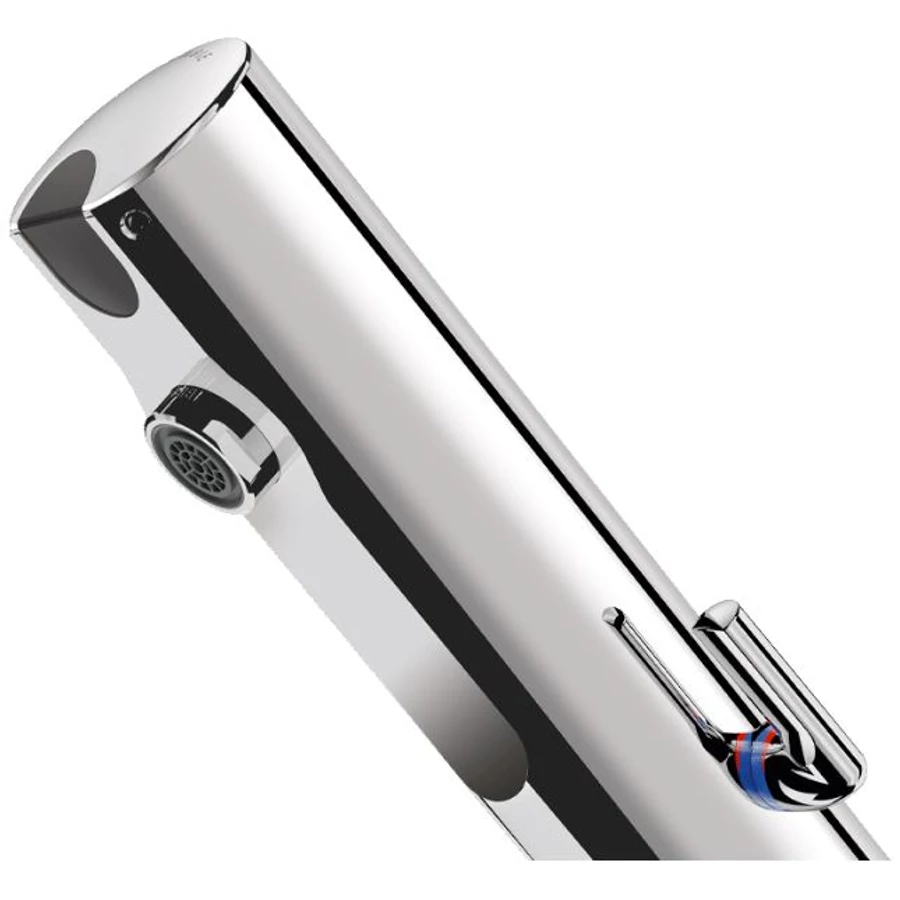

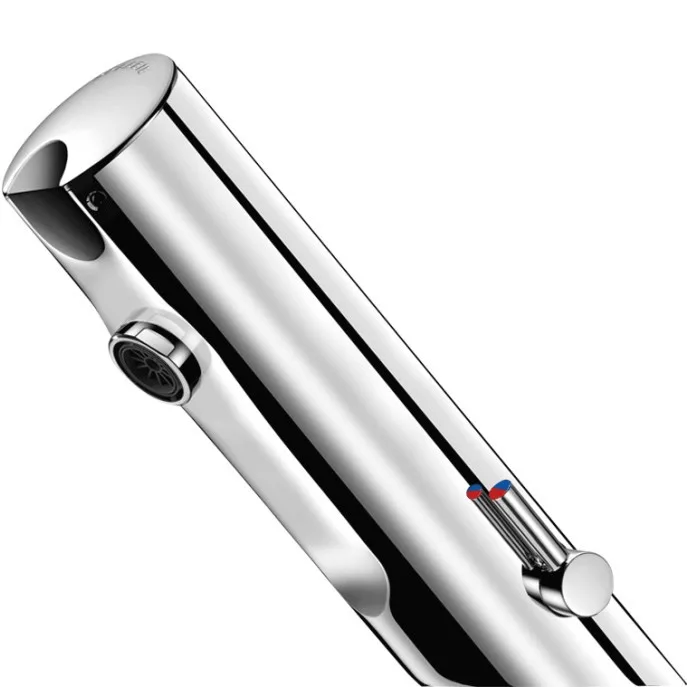

Rendszer típusa | DELABIE automata csaptelep DELABIE TEMPOMATIC MIX 4 hideg-meleg vizes automata kézmosó csapok |
Termék jellege | mosdócsaptelep |
Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |

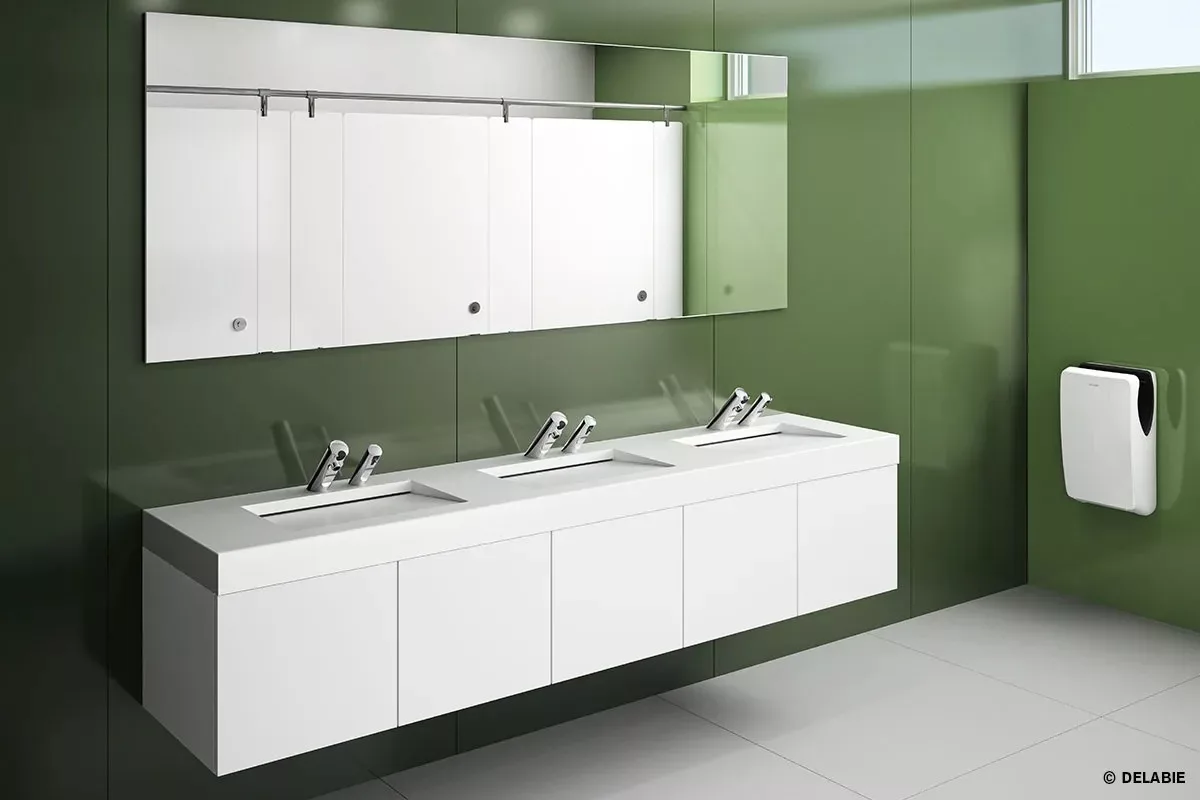

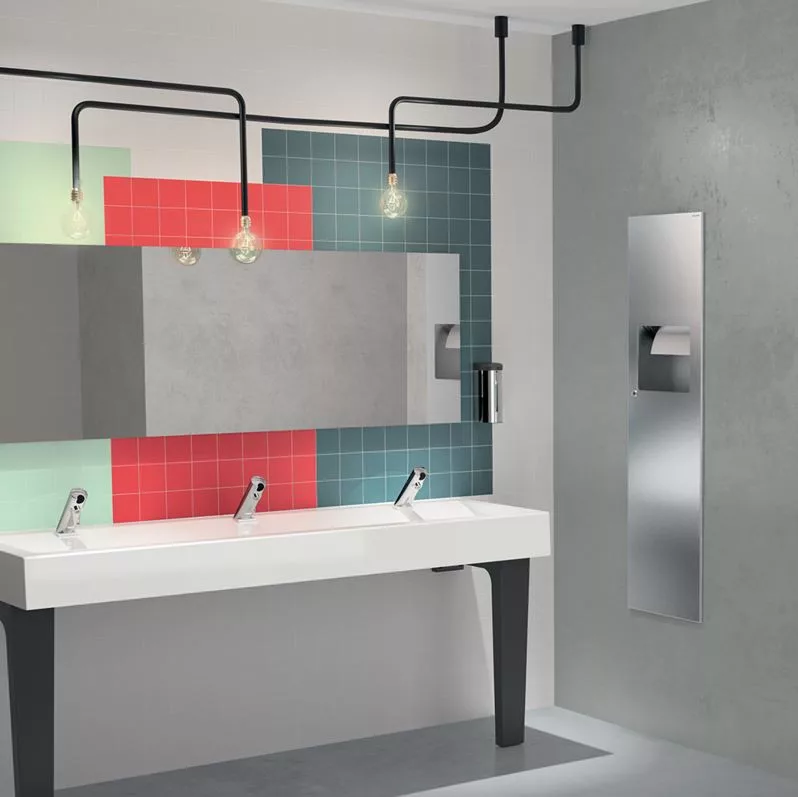

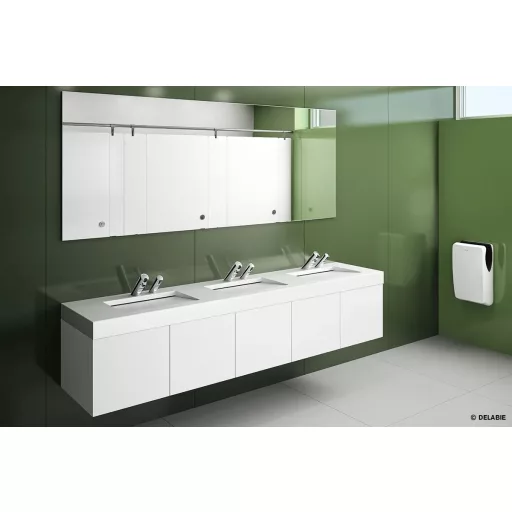

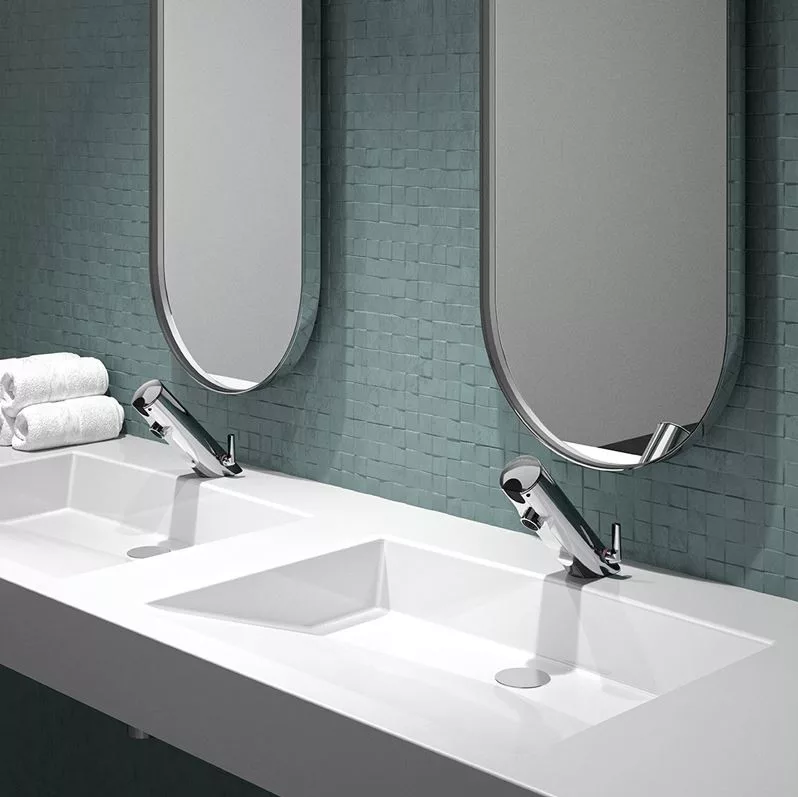

Felhasználási terület | Sportlétesítmények Intézmények Vendéglátó egységek Üzemi higiénia Kifejezetten nagy forgalmú közösségi helyiségekbe |
Anyaghasználat
Anyag | sárgaréz |
Borítás | krómozott fényes |
Működési jellemzők
Működtetés | önelzáró automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít A kifolyó végén elhelyezkedő aktív érzékelővel, mely optimalizálja a kezek érzékelését. A szenzor automatikusan bekalibrálja az optimális érzékelési távolságot (GAIN) a kifolyó és a mosdókagyló között. |
Teljesítmény | minimum 350,000 használatra tesztelve |
Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
Vízátfolyás | állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között gyári beállítás: 3 liter / perc |
Tápellátás | elemes 123 típusú elemek integrált líthium elemmel, élettartama 3-6 év, kb. 350 000 használat 6 V |
Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá. |
Kialakítás
Csapfurat | a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm |
Extra | 60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését |

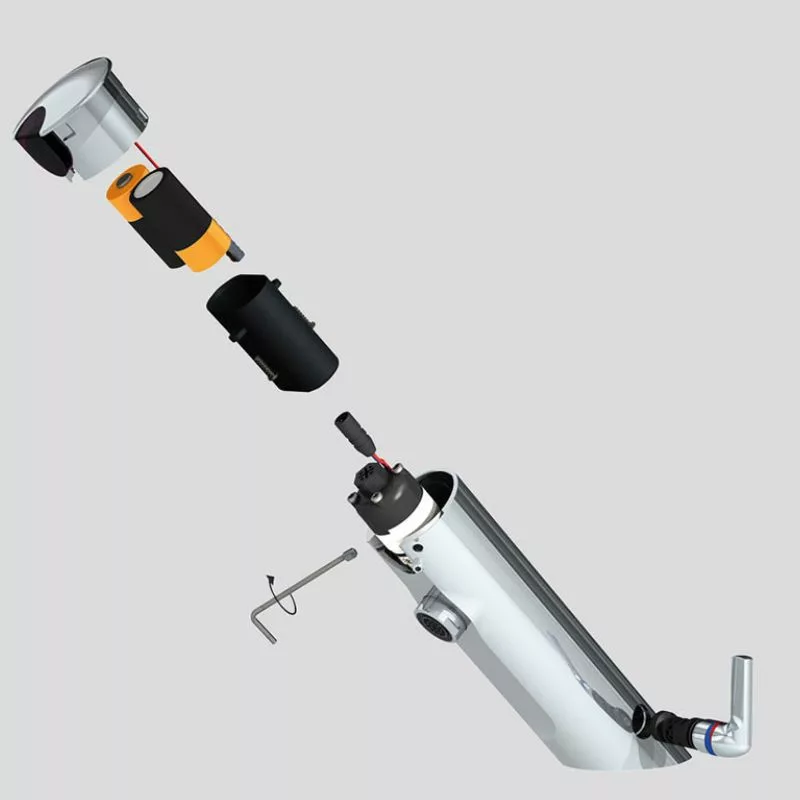

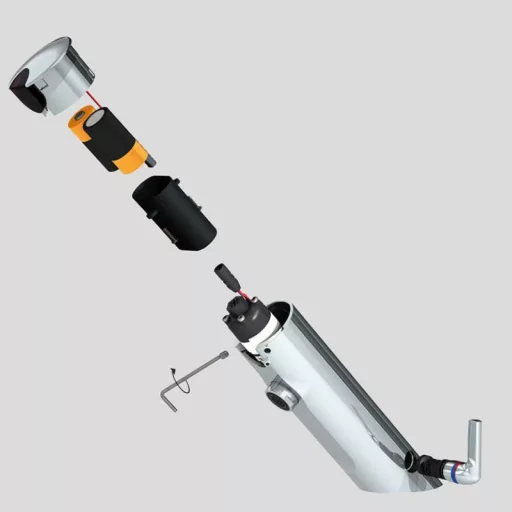

Kialakítás | keverőkaros vandálbiztos blokkolásgátlós könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus A pangó víz minimalizálására kifejlesztett szolenoid szelep és vezérlő elektronika a csaptelep testébe vannak integrálva. |
Kifolyás | egyenes kifolyóval fix kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a kifolyófej betét célszerszámmal kitekerhető, cserélhető szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét 75 mm kifolyási magasság |
Tartozékok | beépített szűrők és visszacsapó szelepek speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak |
Szerelési adatok
Vízbekötés | hideg-meleg vízre alsó F3/8 coll |
Rögzítés | álló 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel max. 35 mm pultvastagság |
Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). A zárófedél rögzítése 2 db hernyócsavarral történik. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső. |
Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár Az álló TEMPOMATIC 4 mosdó csaptelepek szerelése |
Szabványok, engedélyek
Szabvány | CE EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei |
Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60840-5/2021/KTEF - DELABIE csaptelepek |
BREEAM besorolás | 5 pont (kredit) - maximális |
LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
Mélység | 110 mm kifolyási benyúlás |
Tömeg | 1.86 kg |
Logisztikai részletek
Kiszerelés | 1 db |
Származási hely | Franciaország |
VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

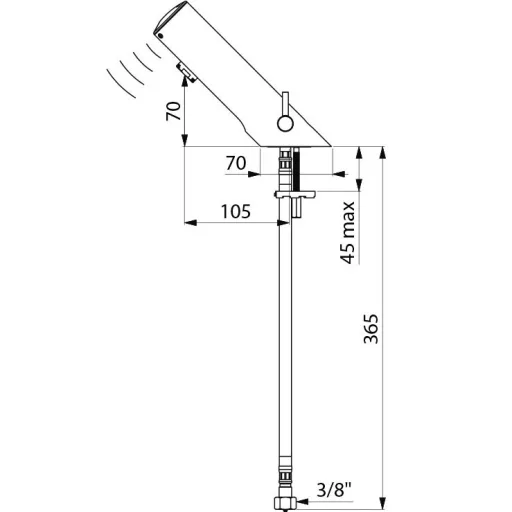

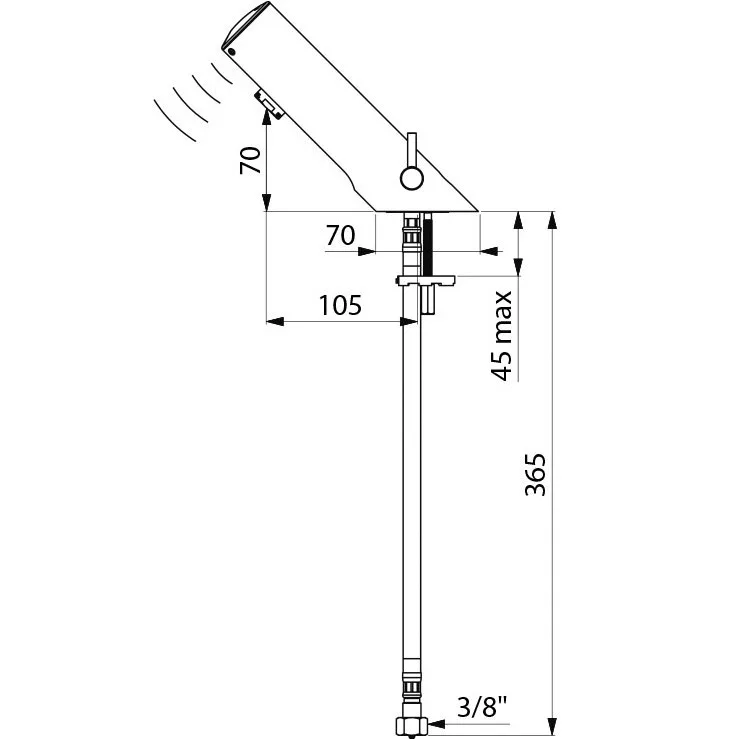

2D műszaki rajzDEL490106 DWG fájl letöltése
3D műszaki modell - Building information modeling (BIM)
DEL490106 RFA fájl letöltése
DEL490106 IFC fájl letöltése
DEL490106 GSM fájl letöltése
Rendszer típusa - csapok, öblítőszelepek | TEMPOMATIC 4 |
Rögzítés | álló |
Tápellátás | elemes |
Vízbekötés | hideg-meleg vízre |
