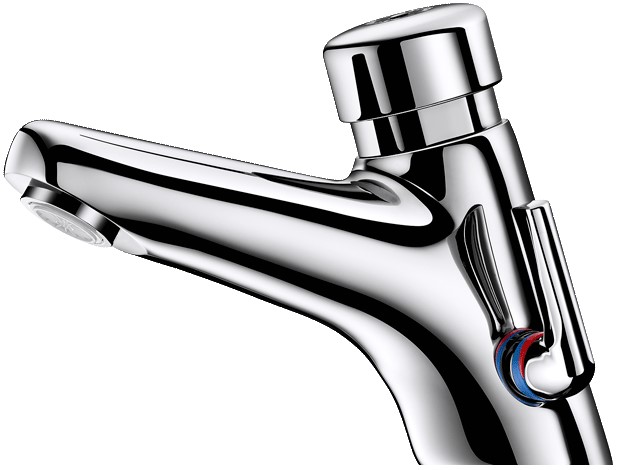

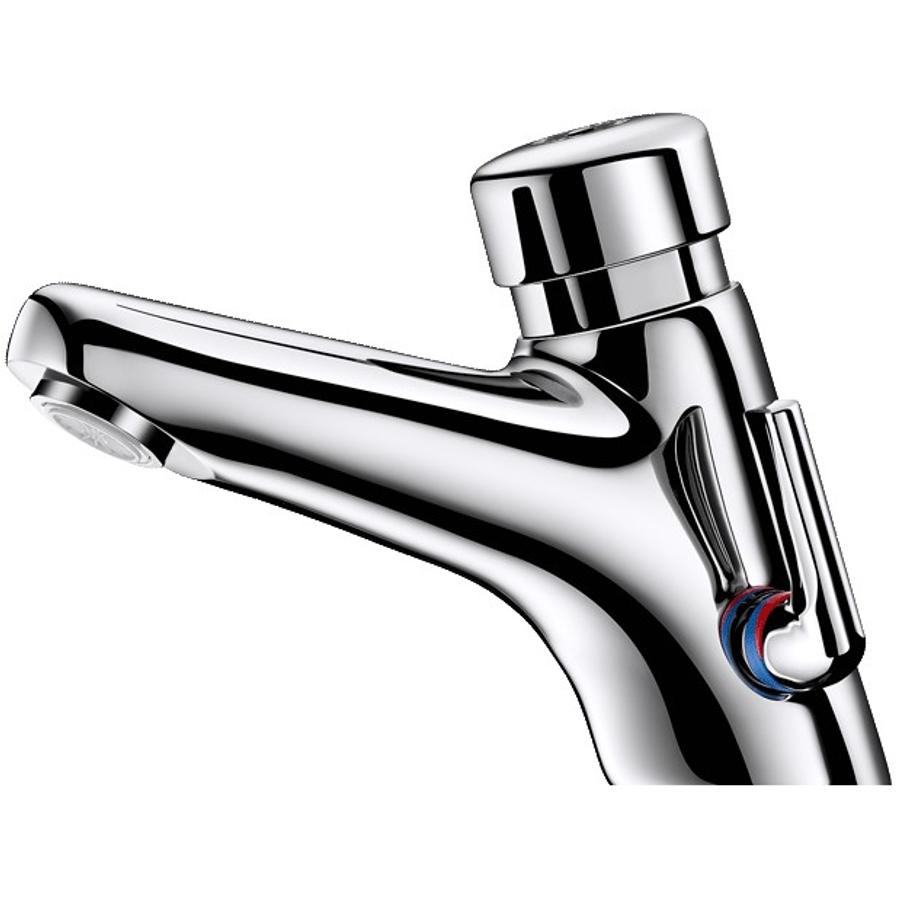

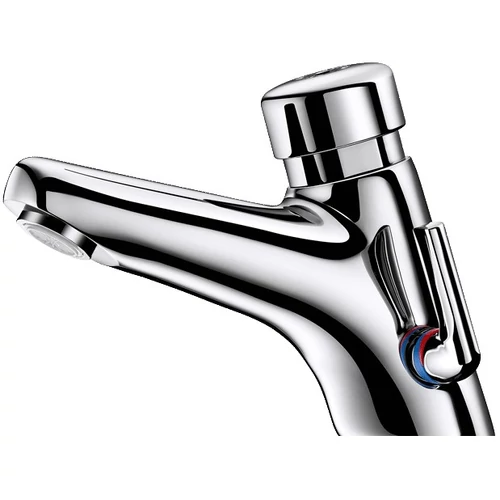

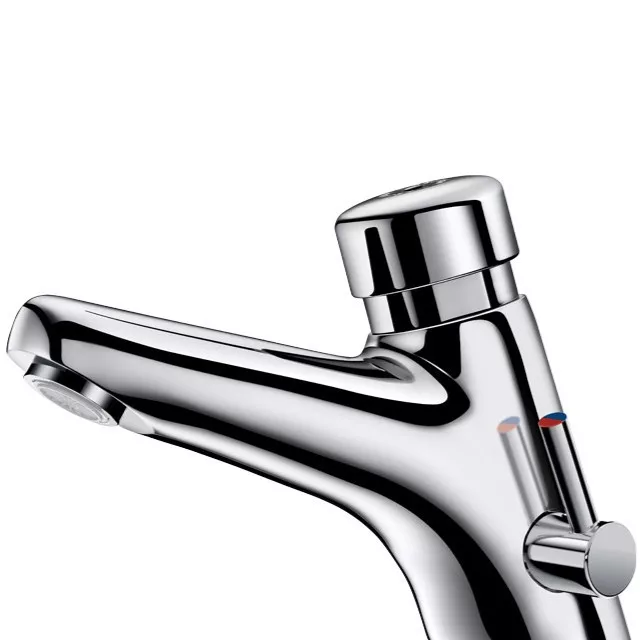

DELABIE TEMPOMIX 2 vandálbiztos álló időzített nyomógombos csaptelep H-M vízre, elzárócsapokkal
Tervezői áttekintés

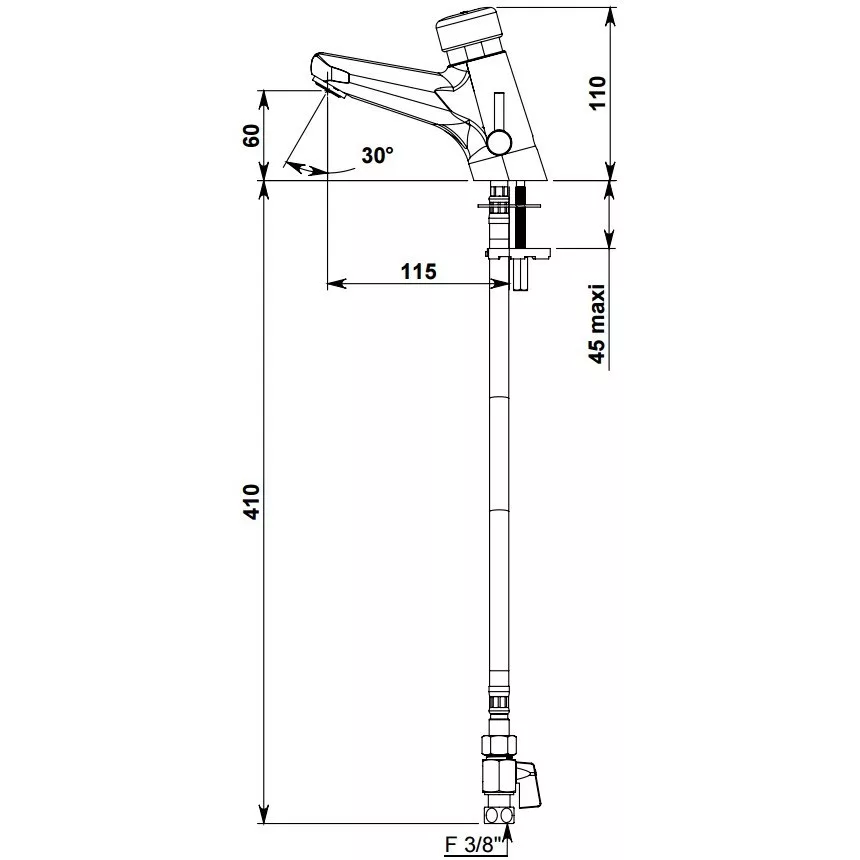

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Időzítés
- 7 mp
- Vízátfolyás
- állítható vízátfolyás 1,5 liter / perc
- állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között; gyári beállítás: 3 liter / perc
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Kifolyás
- 60 mm
- speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel; a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű; süllyesztett, a csaptelep testébe süllyesztett kifolyó betét, mely nem letekerhető, lopásbiztos módon van rögzítve
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések és 3D-nézet
Bal oldalon a tervezői állományok, jobb oldalon a körbeforgatható térbeli nézet.
360° / interaktív nézet
Forgatás egérrel vagy ujjal, nagyítás görgővel vagy két ujjal.
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Közösségi vizesblokkok, közületi mosdók
- Üzemi higiénia
- Rendszer típusa
-
- DELABIE TEMPOMIX 2 időzített nyomógombos kézmosó csapok hideg-meleg vízre
- DELABIE időzített nyomógombos csaptelep
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
Működési jellemzők6 paraméter
- Működtetés
-
- nyomógombos
- önelzáró
- Időzítés
-
- 7 mp
- Vízátfolyás
-
- állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között
- gyári beállítás: 3 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 500,000 használatra tesztelve
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
- A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá.
Kialakítás5 paraméter
- Kifolyás
-
- speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel
- a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű
- süllyesztett, a csaptelep testébe süllyesztett kifolyó betét, mely nem letekerhető, lopásbiztos módon van rögzítve
- 60 mm
- Kialakítás
-
- keverőkaros
- vandálbiztos
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- Csapfurat
-
- a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm
- Tartozékok
-
- beépített szűrők és visszacsapó szelepek
- speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak
Szerelési adatok4 paraméter
- Rögzítés
-
- álló
- 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel
- max. 45 mm
- Vízbekötés
-
- hideg-meleg vízre
- alsó
- F3/8 coll
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).

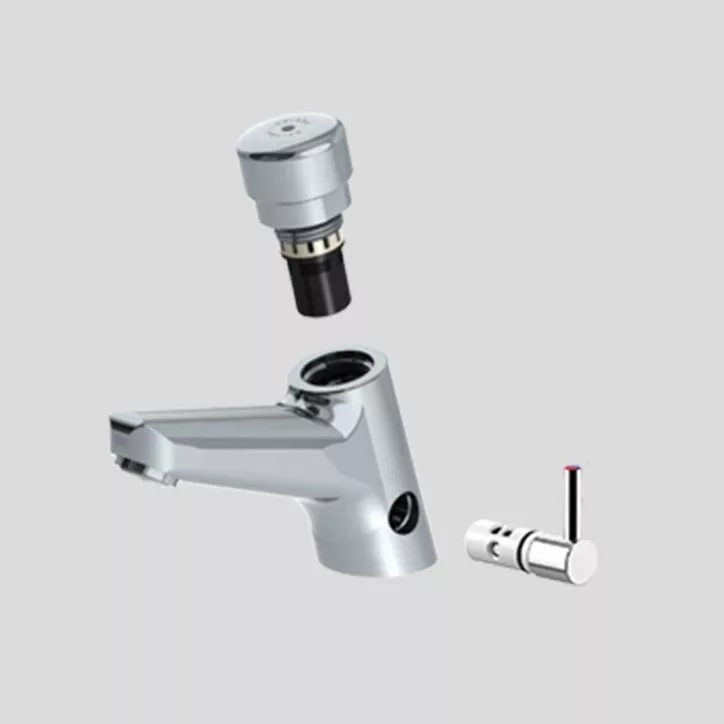

- Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Szabványok, engedélyek4 paraméter
- Szabvány
-
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10.
- Engedély száma
- LEED besorolás
-
- 4 pont - maximális
- BREEAM besorolás
-
- 5 pont (kredit) - maximális
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818011
További adatok1 paraméter
- Szín
-
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Karbantartás
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Alkalmazási területek

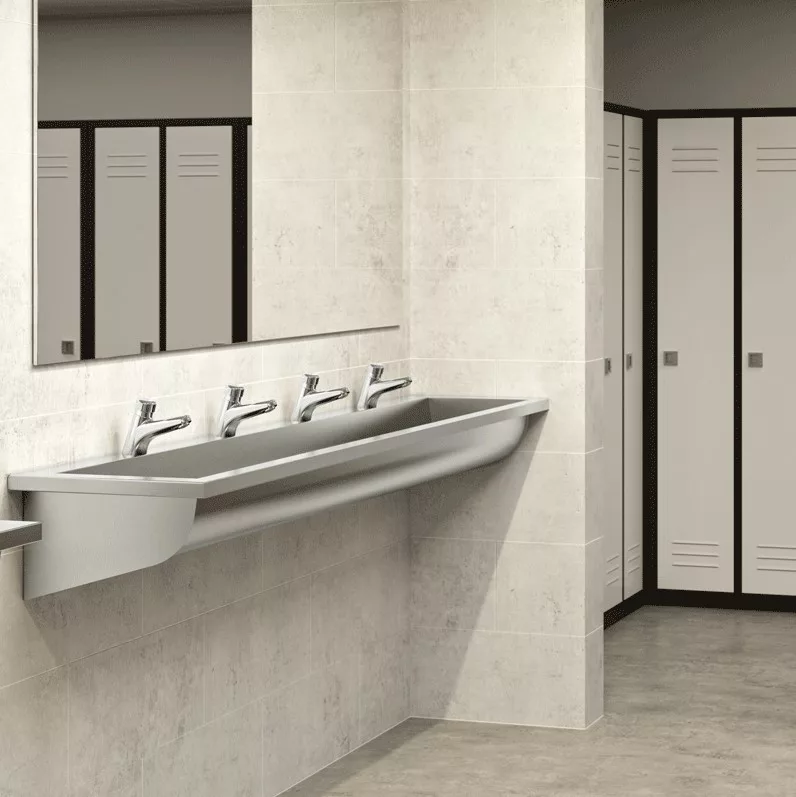

Alkalmazási példák
