Leírás és Paraméterek
EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10.:
- Termékmegjelölés - megfelelt
- Beazonosíthatóság - megfelelt
- Mérettulajdonságok - megfelelt
- Kémiai és higiéniai követelmények - megfelelt
- Elzáródás, vízzáróság - megfelelt
- Nyomástartósság - megfelelt
- Mechanikus terhelhetőség - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

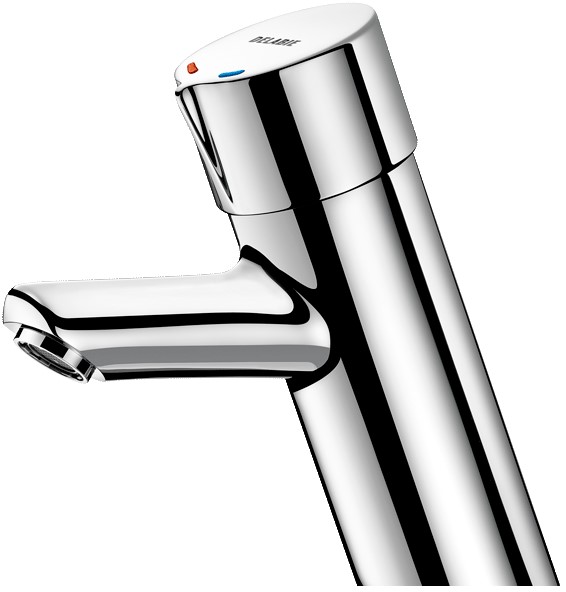

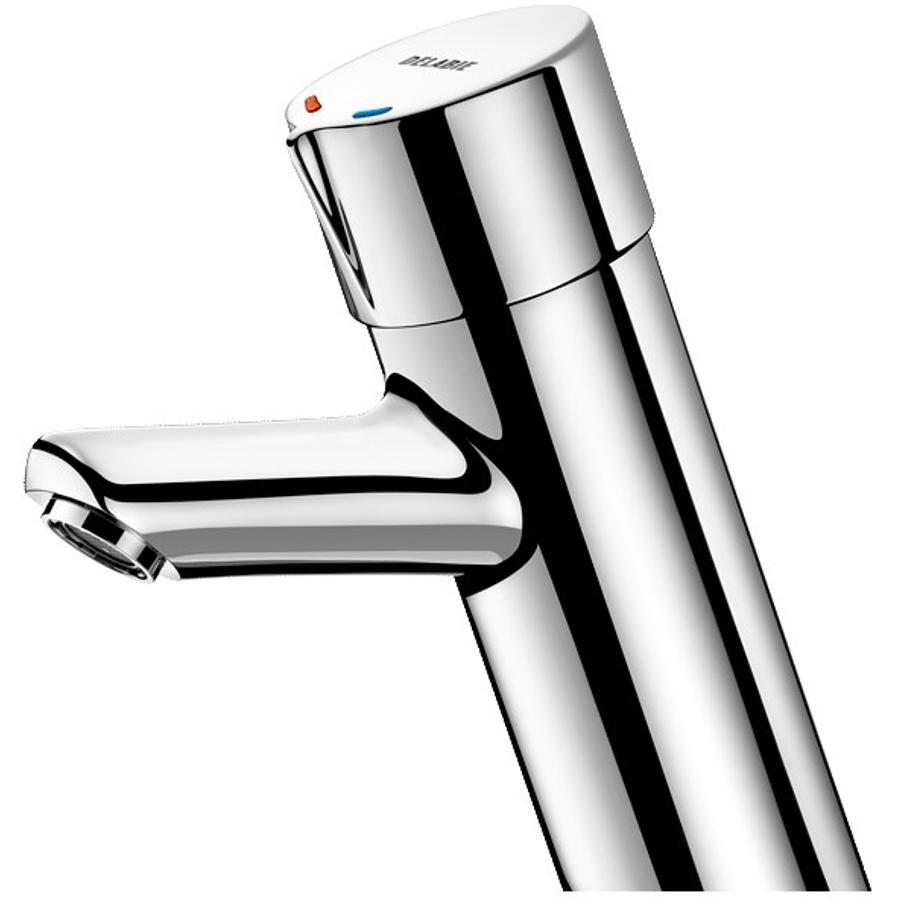

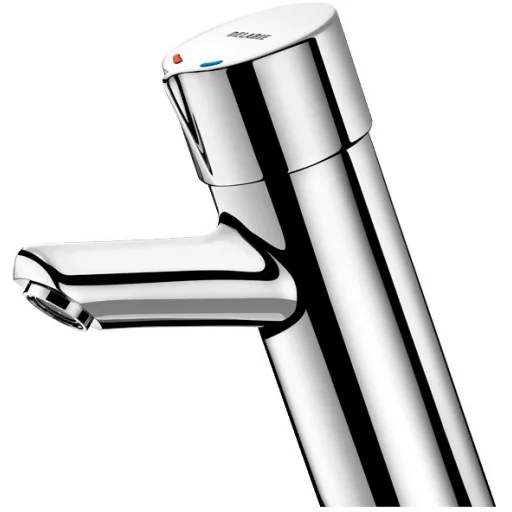

DEL795100 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE TEMPOMIX fejbenkeverős kézmosó csapok |
| Termék jellege | mosdócsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |

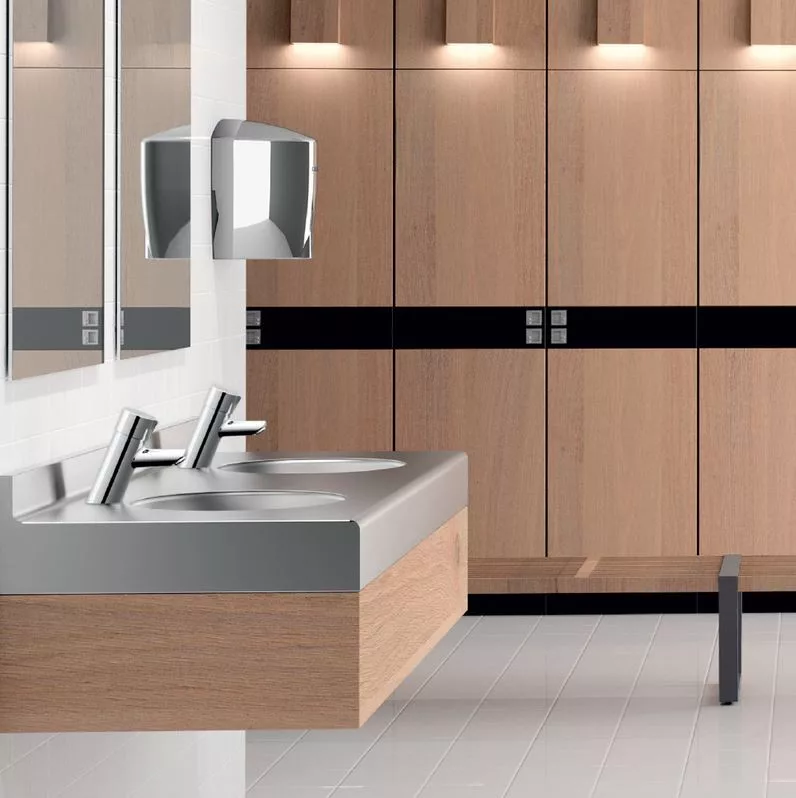

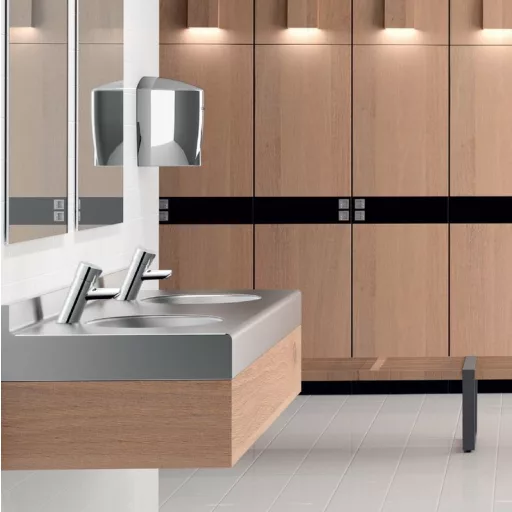

| Felhasználási terület | Sportlétesítmények Oktatási intézmények Uszodák Közösségi vizesblokkok, közületi mosdók Börtönök, fegyházak, fogdák, büntetés-végrehajtási intézetek Intézmények Irodák Kifejezetten nagy forgalmú közösségi helyiségekbe |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | nyomógombos Soft Touch könnyített nyomógombos működtetés (min. 2 kg) önelzáró |
| Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között gyári beállítás: 3 liter / perc |
| Időzítés | 7 mp |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) |
Kialakítás
| Csapfurat | a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm |
| Kialakítás | vandálbiztos könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus fejbenkeverős |
| Kifolyás | speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a kifolyófej betét célszerszámmal kitekerhető, cserélhető a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű 60 mm kifolyási magasság |
| Tartozékok | beépített szűrők és visszacsapó szelepek speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak |
Szerelési adatok
| Vízbekötés | hideg-meleg vízre alsó F3/8 coll |
| Rögzítés | álló 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel max. 30 mm pultvastagság |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár - |
Szabványok, engedélyek
| Szabvány | EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10. |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60840-5/2021/KTEF - DELABIE csaptelepek |
| BREEAM besorolás | 5 pont (kredit) - maximális |
| LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
| Mélység | 110 mm kifolyási benyúlás |
| Tömeg | 2.00 kg |
| Tömeg | 1.45 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

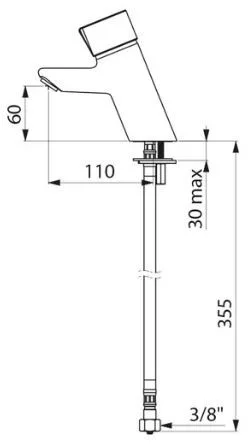

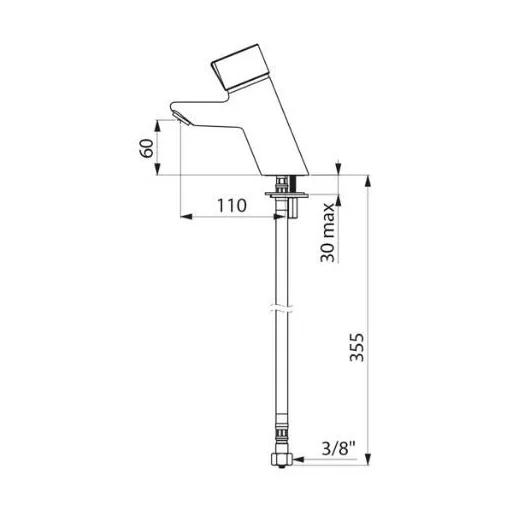

2D műszaki rajz
DEL795100 DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL795100 RFA fájl letöltése
DEL795100 IFC fájl letöltése
DEL795100 GSM fájl letöltése| Blokkolásgátlós nyomógomb | nem |
| Elzárócsap | elzárócsap nélkül |
| Kifolyó | fix kifolyó |
| Nyomógomb | soft-touch |
| Rendszer típusa - csapok, öblítőszelepek | TEMPOMIX |
| Működtetés | nyomógombos |
| Rögzítés | álló |
| Vízbekötés | hideg-meleg vízre |
Kérdések (2)
A csaptelep rendelkezik forrázásgátlással?
A termékbe beépített hőfokhatároló található, mellyel korlátozható a csaptelepbe belépő melegvíz mennyisége, így csökkenthető a kevert víz hőmérséklete, ám ez a megoldás nem véd az esetleges forrázás ellen. A kifejezett forrázásgátláshoz ajánljuk termosztatikus keverőszelepeinket, melyekkel biztonságosan előkeverhető a meleg ág, vagy teljes egészében ellátható használatukkal egy kevert vizes csaptelep.
Mit jelent a fejbenkeverős?
A fejbenkeverős kifejezés arra utal, hogy a hőmérsékletet a csaptelep nyomógombjának elforgatásával lehet állítani, így maga a nyomógomb és a hőfokállító egybe van építve, ezálal egy sokkal vandálbiztosabb kialakítást tesz lehetővé a hagyományos megoldásokhoz képest.
