Leírás és Paraméterek
DELABIE időzített nyomógombos csaptelep rendszer leírása:
EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10.:
- Termékmegjelölés - megfelelt
- Beazonosíthatóság - megfelelt
- Mérettulajdonságok - megfelelt
- Kémiai és higiéniai követelmények - megfelelt
- Elzáródás, vízzáróság - megfelelt
- Nyomástartósság - megfelelt
- Mechanikus terhelhetőség - megfelelt
- Akusztikai és vízátfolyási besorolás - az ISO3822-1, -2, -4 szerinti I-es, vagy II-es csoportoknak megfelelt
- Felületvédelem - az EN 248 szabvány szerint megfelelt

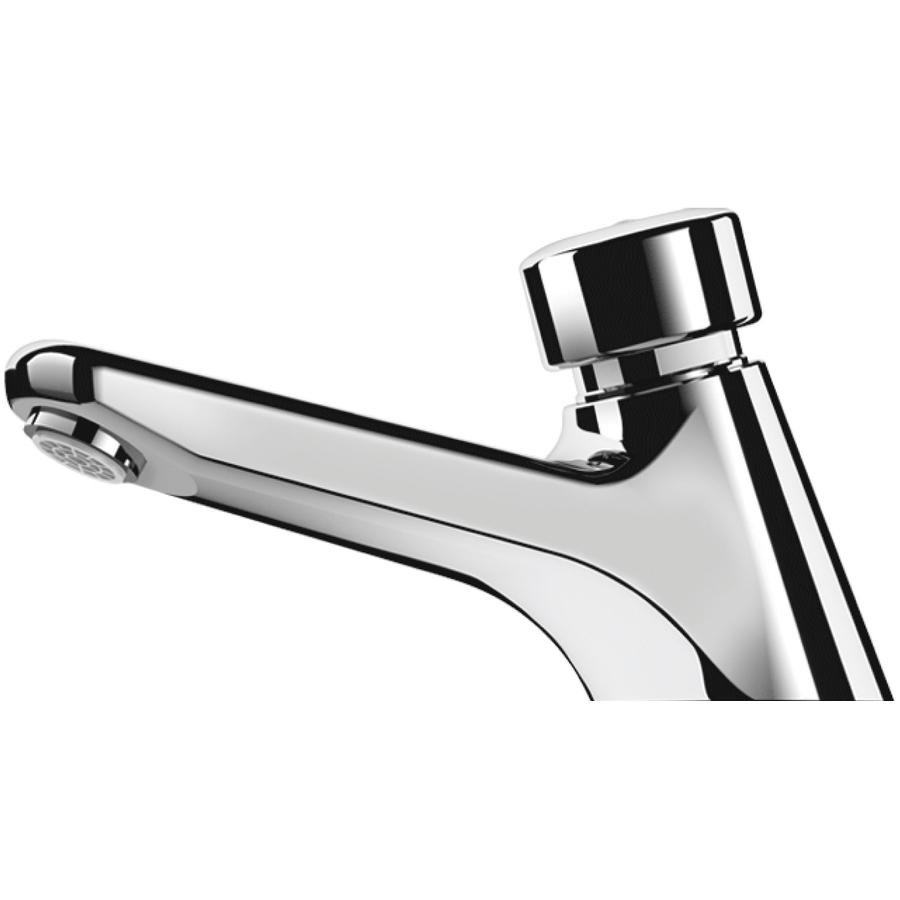

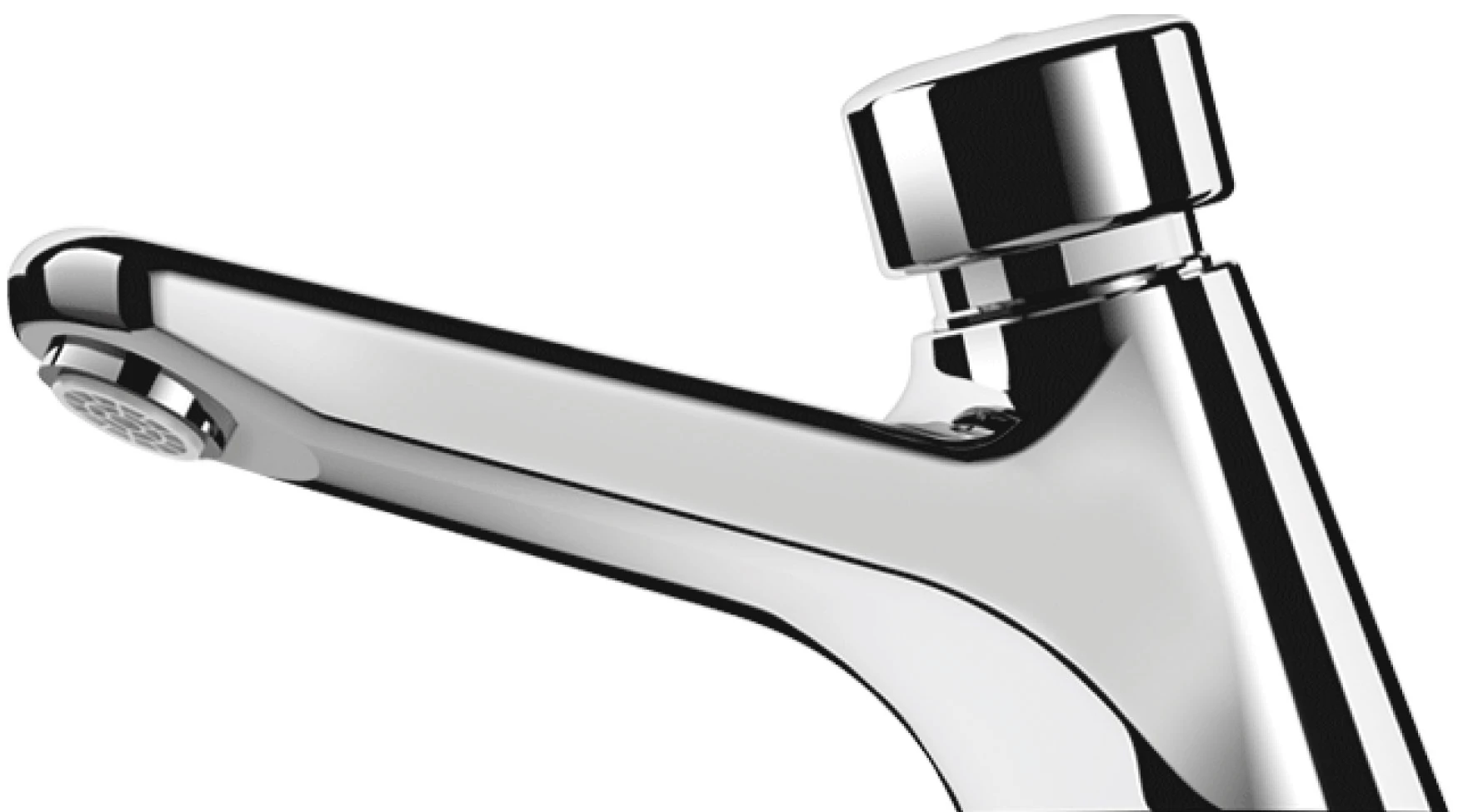

DEL745100 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE időzített nyomógombos csaptelep DELABIE TEMPOSTOP időzített nyomógombos kézmosó csapok |
| Termék jellege | mosdócsaptelep |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Oktatási intézmények Közösségi vizesblokkok, közületi mosdók |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Működtetés | nyomógombos önelzáró |
| Teljesítmény | minimum 500,000 használatra tesztelve |
| Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között gyári beállítás: 3 liter / perc |
| Időzítés | 7 mp |
Kialakítás
| Csapfurat | a kevert vizes csaptelephez szükséges csapfurat átmérője 22 mm |
| Kialakítás | keverőkar nélkül könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus |
| Kifolyás | speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű süllyesztett, a csaptelep testébe süllyesztett kifolyó betét, mely nem letekerhető, lopásbiztos módon van rögzítve 35 mm kifolyási magasság |
Szerelési adatok
| Vízbekötés | kevert vízre alsó M1/2 coll |
| Rögzítés | álló hagyományos, műanyagból készült belső menetes anyával max. 20 mm pultvastagság |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső. |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár |
Szabványok, engedélyek
| Szabvány | EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei EN 816:2017 - Egészségügyi szerelvények - automatikus elzárószelepek PN 10. |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60840-5/2021/KTEF - DELABIE csaptelepek |
| BREEAM besorolás | 5 pont (kredit) - maximális |
| LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
| Mélység | 110 mm kifolyási benyúlás |
| Tömeg | 0.62 kg |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország |
| VTSZ | 84818019 |
Tervezői segédlet, letölthető file-ok

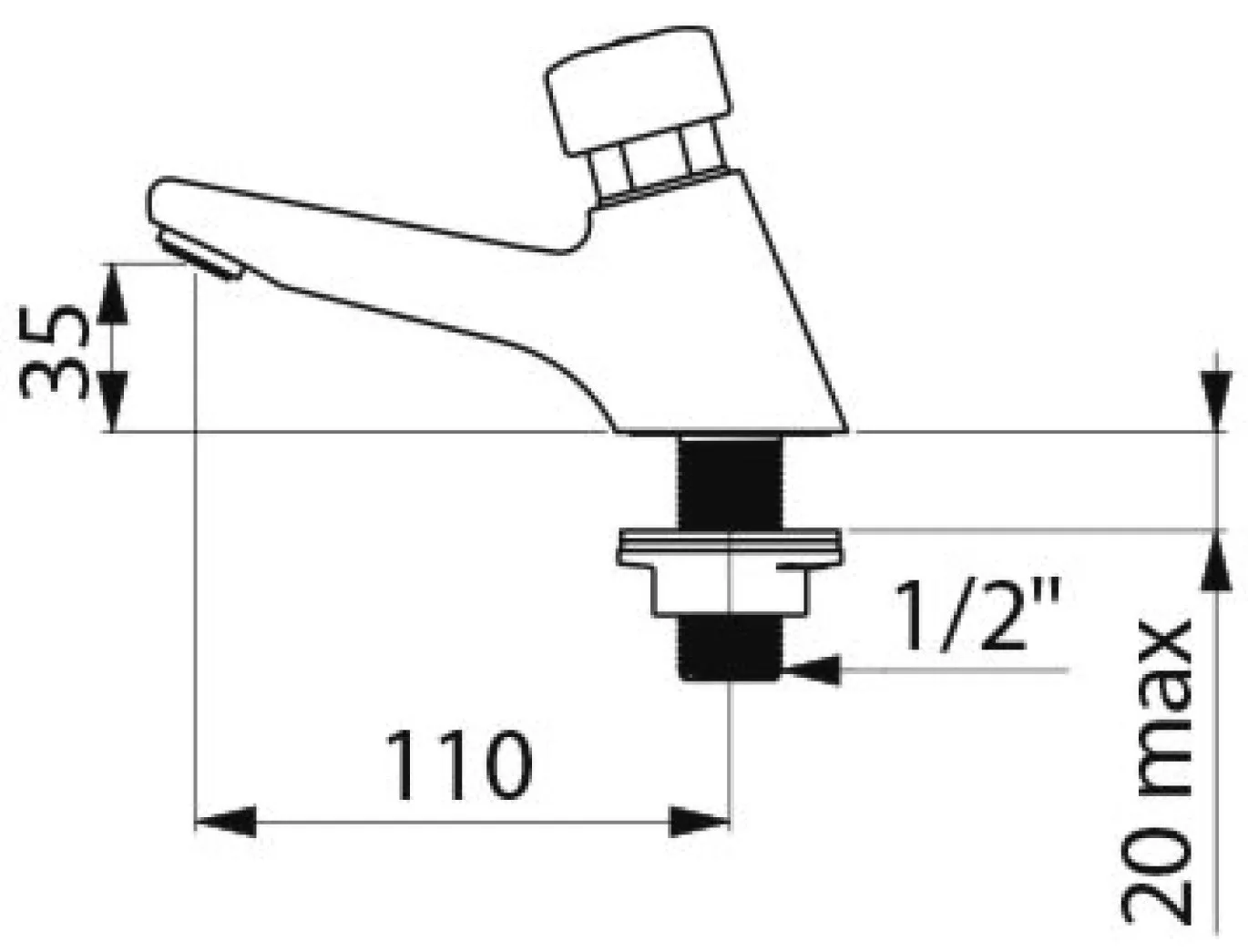

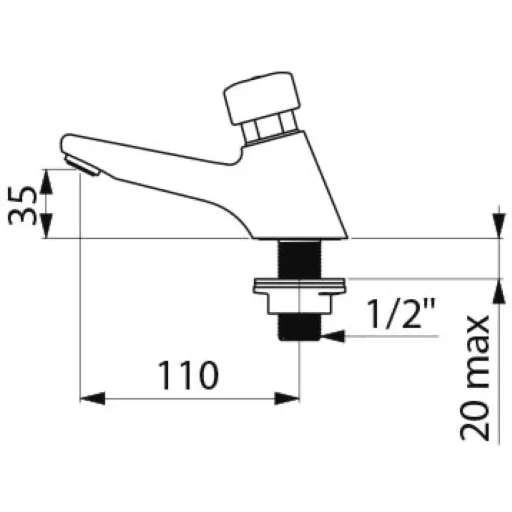

2D műszaki rajz
DEL745100 DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL745100 RFA fájl letöltése
DEL745100 IFC fájl letöltése
DEL745100 GSM fájl letöltése| Blokkolásgátlós nyomógomb | igen |
| Elzárócsap | elzárócsap nélkül |
| Nyomógomb | sima |
| Rendszer típusa - csapok, öblítőszelepek | TEMPOSTOP |
| Működtetés | nyomógombos |
| Rögzítés | álló |
| Vízbekötés | kevert vízre |
