Cikkszám:

DEL732230

DELABIE Premix Nano termokeverő használati melegvízhez, DN10, F3/8" forró víz, PEX hidegvíz bekötőcső, szűrők, visszacsapó szelepek, 34-60°C, 3-12L/p, króm

Name: DELABIE Premix Nano termokeverő használati melegvízhez, DN10, F3/8" forró víz, PEX hidegvíz bekötőcső, szűrők, visszacsapó szelepek, 34-60°C, 3-12L/p, króm
Brand: DELABIE
SKU: DEL732230
Price: 85992 HUF
Availability: InStock

Termosztatikus keverőszelep 3-12L/p használati meleg vízhez 34-60°C, fényes DELABIE Premix Nano 3/8" bekötőcsővel, szűrőkkel, visszacsapó szelepekkel. DEL732230

Vonalkód: 3456330180870

DELABIE Premix Nano termokeverő használati melegvízhez, DN10, F3/8" forró víz, PEX hidegvíz bekötőcső, szűrők, visszacsapó szelepek, 34-60°C, 3-12L/p, króm01 / 03

Rendelhető

67 710 Ft + ÁFA (85 992 Ft) / db

Ajánlatot kérek Kérdés a termékről

CAD / BIM fájlokTervezői dokumentáció Szerelési segédletBeépítés és karbantartás

Tervezői áttekintés

Műszaki rajz és kiemelt adatok

A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.

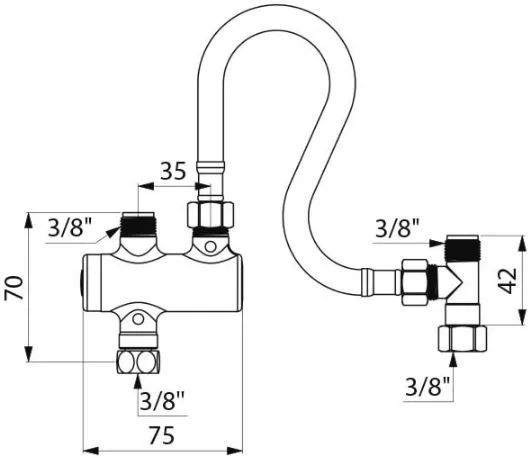

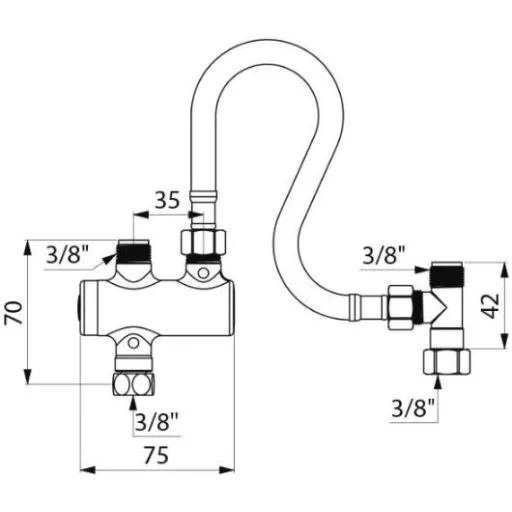

732230 bekötőcsővel szerelt Premix Nano műszaki rajza. — Méretezett gyártói rajz
Nem méretarányos képernyős megjelenítés

Vízátfolyás: 2; 2 - 12 liter / perc
Üzemi nyomástartomány: 1 bar; az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
Kifolyás: 1 db; 1 db DELABIE zuhanycsaphoz (6L/p), vagy 2 db DELABIE kézmosó csaptelephez (3L/p) ajánlott, az átfolyási értékek figyelembevételével.; M3/8 coll
Garancia: 10 év; 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes

HSG274 Part 2 · EN 1717:2001

Digitális tervezőasztal

Letöltések

Tervezői állományok és dokumentumok közvetlen letöltéssel.

CAD / BIM fájlok

DWG AutoCAD2D műszaki rajz

Részletes specifikáció

Teljes műszaki adatlap

Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.

Keresés a műszaki adatok között

24 paraméter · 9 csoport

Termék adatok4 paraméter

Felhasználási terület: Közösségi vizesblokkok, közületi mosdók
Rendszer típusa: DELABIE PREMIX NANO termosztatikus keverőszelepek
Garancia: 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Gyártó: DELABIE

Anyaghasználat2 paraméter

Anyag: sárgaréz
Borítás: krómozott fényes

Működési jellemzők4 paraméter

Vízátfolyás: 2 - 12 liter / perc
Üzemi nyomástartomány: az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
Teljesítmény: A KV érték a 3 bar nyomásesés esetén érvényes maximális átfolyási értéket mutatja.
KV 13 liter / perc
Maximum hőmérséklet: állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
forrázásgátlós - a kifolyás automatikusan eláll a hidegvíz ellátás megszűnésekor
a termosztatikus keverőszelep üzemszerű működéséhez és a forrázásgátláshoz szükséges: 1) a bejövő meleg víz 55-85°C; 2) a bejövő hideg víz és meleg víz közti különbség min. 40°C; 3) a meleg víz és a kevert víz közti különbség min. 15°C
34 - 60 °C

Kialakítás4 paraméter

Kifolyás: 1 db DELABIE zuhanycsaphoz (6L/p), vagy 2 db DELABIE kézmosó csaptelephez (3L/p) ajánlott, az átfolyási értékek figyelembevételével.
M3/8 coll
Kialakítás: könnyen tisztítható
higiénikus
ergonomikus
Extra: termikus sokk mód
Nagy precizitással beállítható termosztatikus keverőszelep, amely képes tartani az előre beállított hőmérsékletet
Tartozékok: beépített szűrők és visszacsapó szelepek
speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak
1 db

Szerelési adatok3 paraméter

Vízbekötés: F3/8 coll
Szerelés: a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
DELABIE PREMIX NANO termosztatikus keverőszelepek telepítése előkevert ágas melegvíz oldalhoz
Karbantartás: A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).

Szabványok, engedélyek2 paraméter

Szabvány: HSG274 Part 2 - Légionella baktérium meleg és hideg vizes rendszerekben
EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
Engedély száma: ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60833-4/2021/KTEF - DELABIE Premix keverőszelepek

Logisztikai részletek3 paraméter

Kiszerelés: 1 db
Származási hely: Franciaország
VTSZ: 84818011

További adatok1 paraméter

Szín

Dimenziók, méretek1 paraméter

Méretek, tömeg, azonosítók: Termék

Méretek (szé × ma × mé) 75 × 70 × – mm

Beépítés és üzemeltetés

Szerelés és karbantartás

Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.

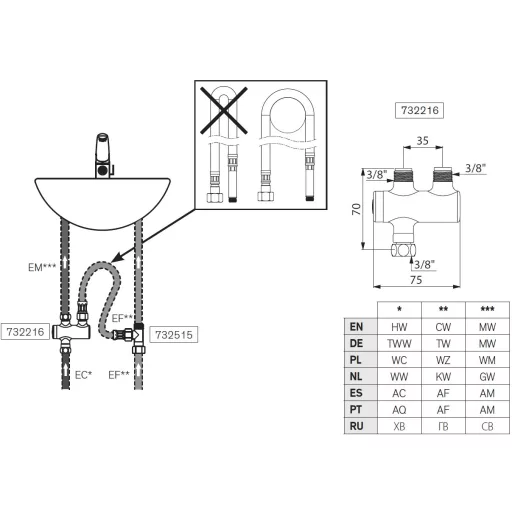

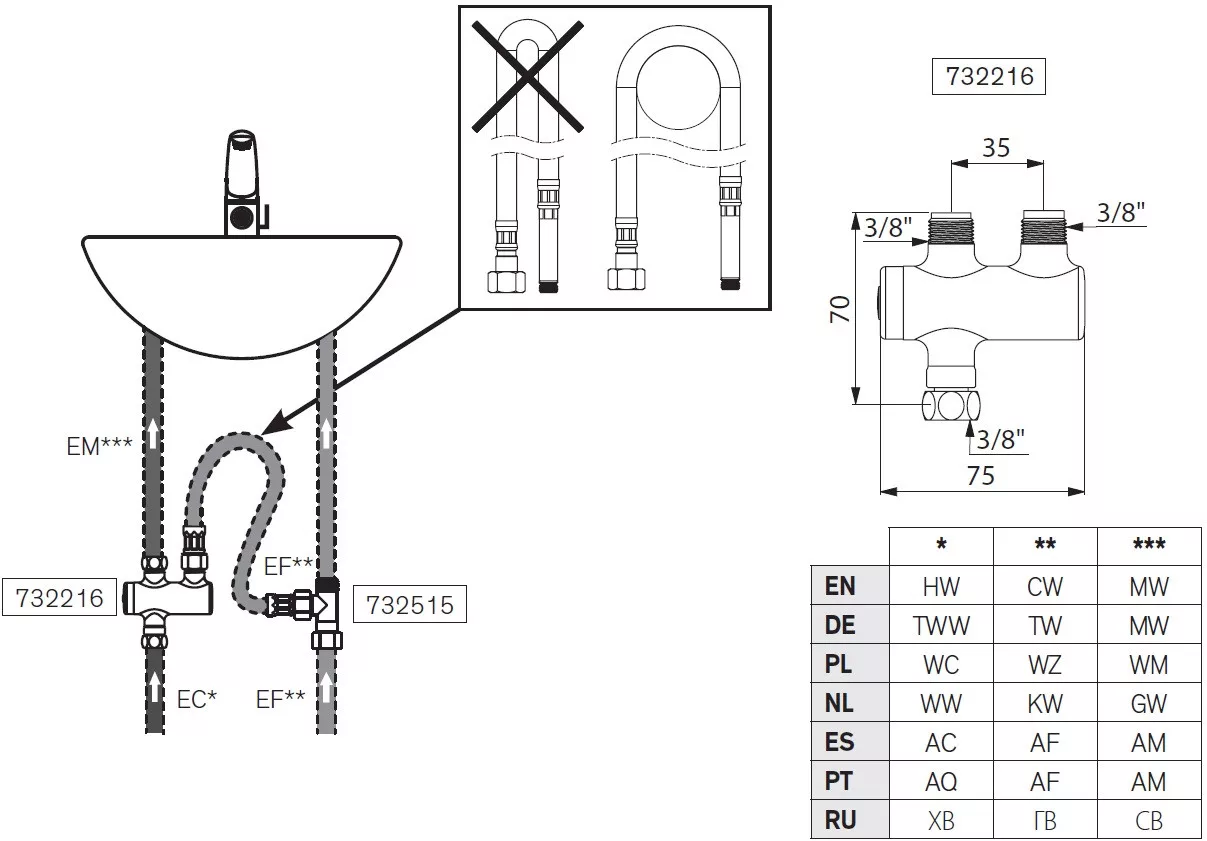

Hidegvíz bekötés egyszerre a termokeverőbe és a csaptelep hideg ágába, melegvíz betáplálás pedig a termokeverőn keresztül.. — Szerelési ábra

Szerelési lépések

1. lépés

DELABIE PREMIX NANO termosztatikus keverőszelepek telepítése előkevert ágas melegvíz oldalhoz

Karbantartás

A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).

Alkalmazási területek

Alkalmazási példák

Közösségi vizesblokkok, közületi mosdók
