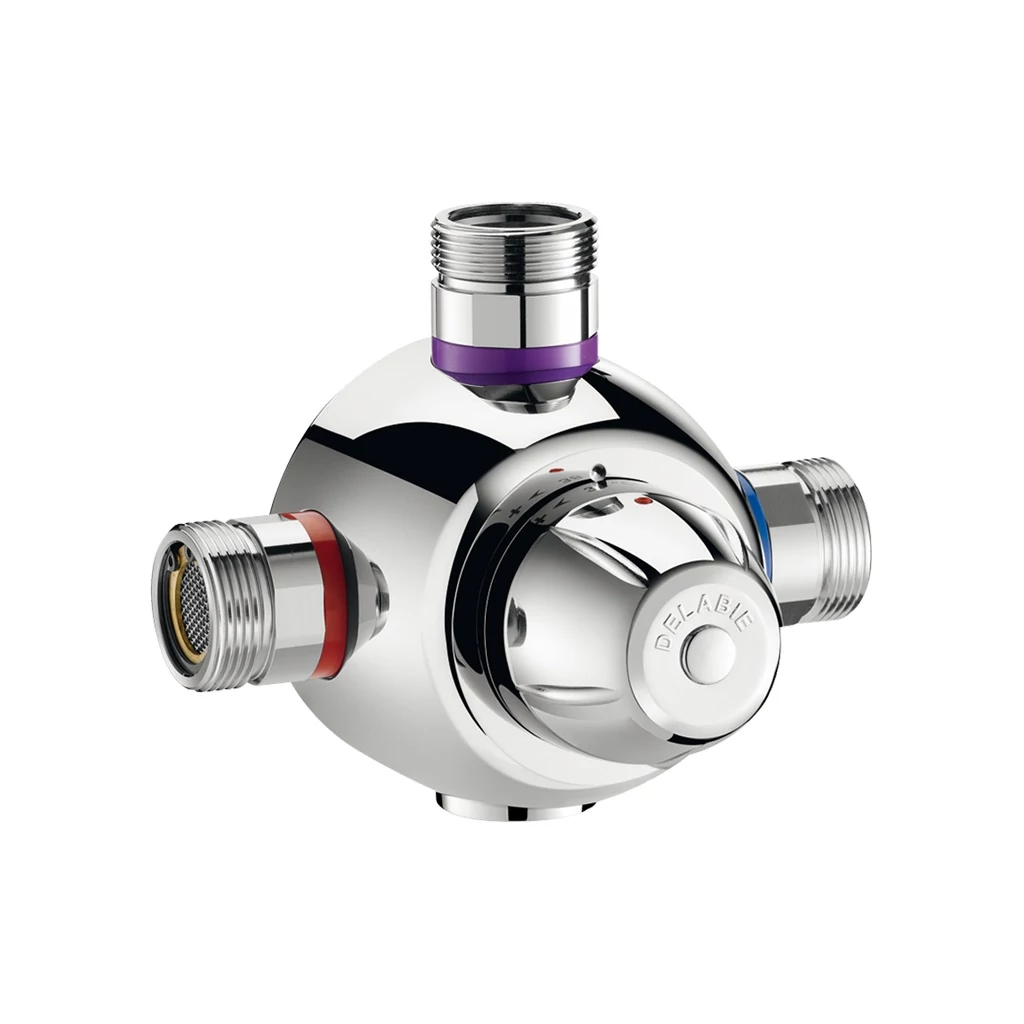

DN25 1" csoportos termosztatikus keverőszelep DELABIE Premix Comfort, szűrőkkel és visszacsapó szelepekkel, 32-42°C, 20-70L/p
![DN25 1" csoportos termosztatikus keverőszelep DELABIE Premix Comfort, szűrőkkel és visszacsapó szelepekkel, 32-42°C, 20-70L/p](https://www.greenclean.hu/img/20297/DEL731003/512x512,r,1789046942/DEL731003_731003.webp "DN25 1" csoportos termosztatikus keverőszelep DELABIE Premix Comfort, szűrőkkel és visszacsapó szelepekkel, 32-42°C, 20-70L/p")
Tervezői áttekintés

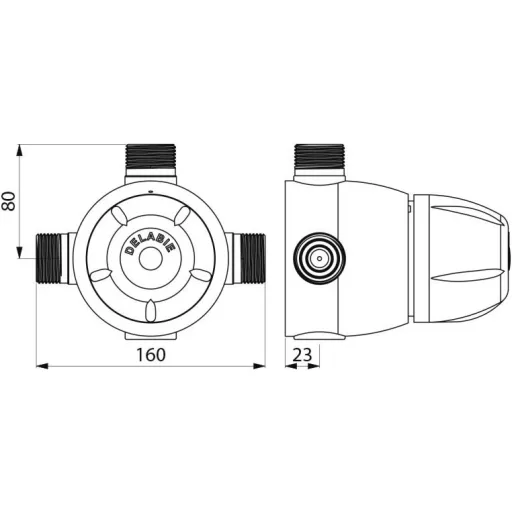

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- 20
- 20 - 70 liter / perc
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Kifolyás
- 4-12 db
- 4-12 db DELABIE zuhanycsaphoz (6L/p), vagy 8-24 db DELABIE kézmosó csaptelephez (3L/p) ajánlott, az átfolyási értékek figyelembevételével.; M1 coll
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések és 3D-nézet
Bal oldalon a tervezői állományok, jobb oldalon a körbeforgatható térbeli nézet.
360° / interaktív nézet
Forgatás egérrel vagy ujjal, nagyítás görgővel vagy két ujjal.
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Közösségi vizesblokkok, közületi mosdók
- Rendszer típusa
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- DZR sárgaréz ötvözet, mely ellenáll a termikus sokknak és az erős vegyszeres kezeléseknek
- Borítás
Működési jellemzők4 paraméter
- Vízátfolyás
-
- 20 - 70 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-

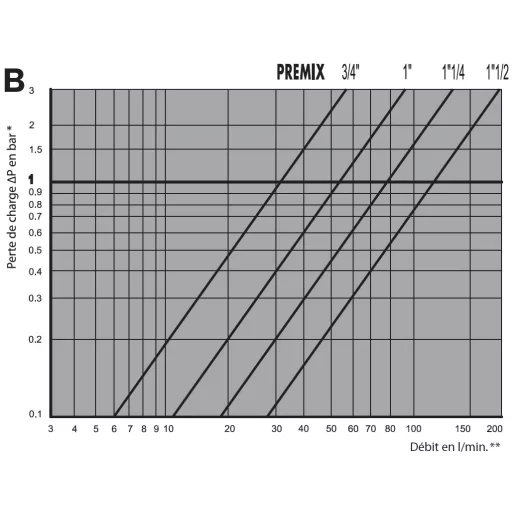

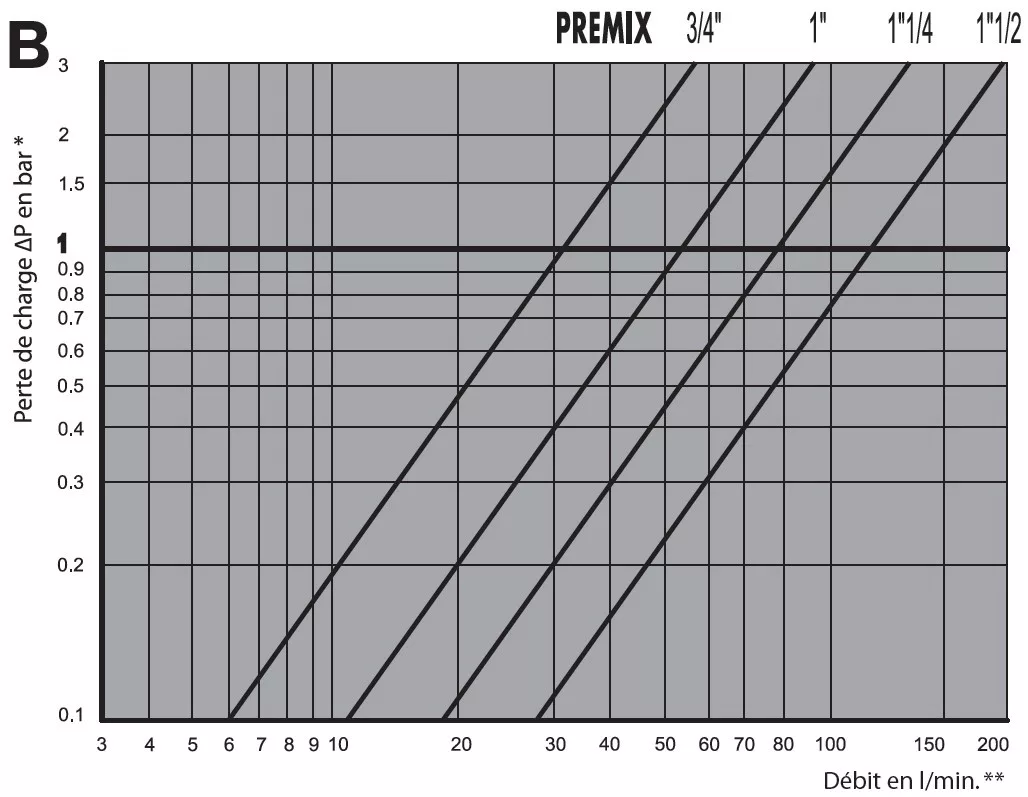

- A KV érték a 3 bar nyomásesés esetén érvényes maximális átfolyási értéket mutatja.
- KV 90 liter / perc
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
- forrázásgátlós - a kifolyás automatikusan eláll a hidegvíz ellátás megszűnésekor
- a termosztatikus keverőszelep üzemszerű működéséhez és a forrázásgátláshoz szükséges: 1) a bejövő meleg víz 55-85°C; 2) a bejövő hideg víz és meleg víz közti különbség min. 40°C; 3) a meleg víz és a kevert víz közti különbség min. 15°C
- 32 - 42 °C
Kialakítás4 paraméter
- Kifolyás
-
- 4-12 db DELABIE zuhanycsaphoz (6L/p), vagy 8-24 db DELABIE kézmosó csaptelephez (3L/p) ajánlott, az átfolyási értékek figyelembevételével.
- M1 coll
- Kialakítás
-
- könnyen tisztítható
- higiénikus
- ergonomikus
- Extra
-
- termikus sokk mód
- Nagy precizitással beállítható termosztatikus keverőszelep, amely képes tartani az előre beállított hőmérsékletet
- Tartozékok
-
- beépített szűrők és visszacsapó szelepek
Szerelési adatok3 paraméter
- Vízbekötés
-
- M1 coll
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Szabványok, engedélyek2 paraméter
- Szabvány
-
- HSG274 Part 2 - Légionella baktérium meleg és hideg vizes rendszerekben
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818011
További adatok1 paraméter
- Szín
-
Dimenziók, méretek1 paraméter
- Méretek, tömeg, azonosítók
-

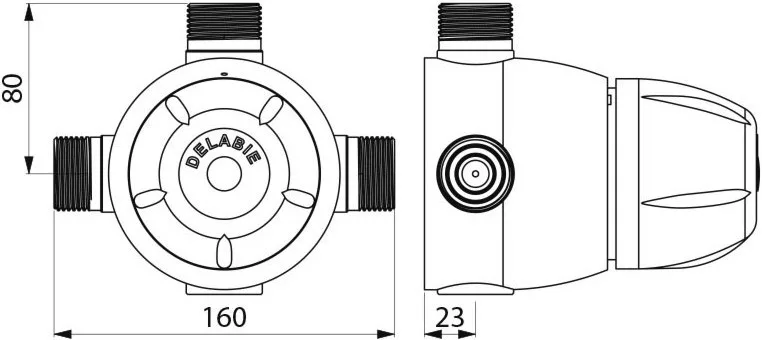

Termék Méretek (szé × ma × mé) 160 × – × – mm
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Karbantartás
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
