Leírás és Paraméterek

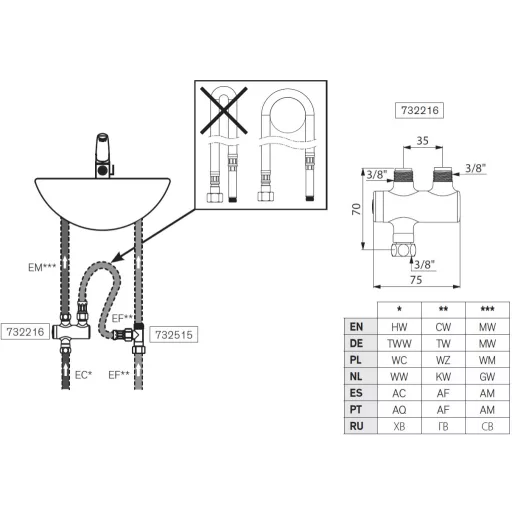

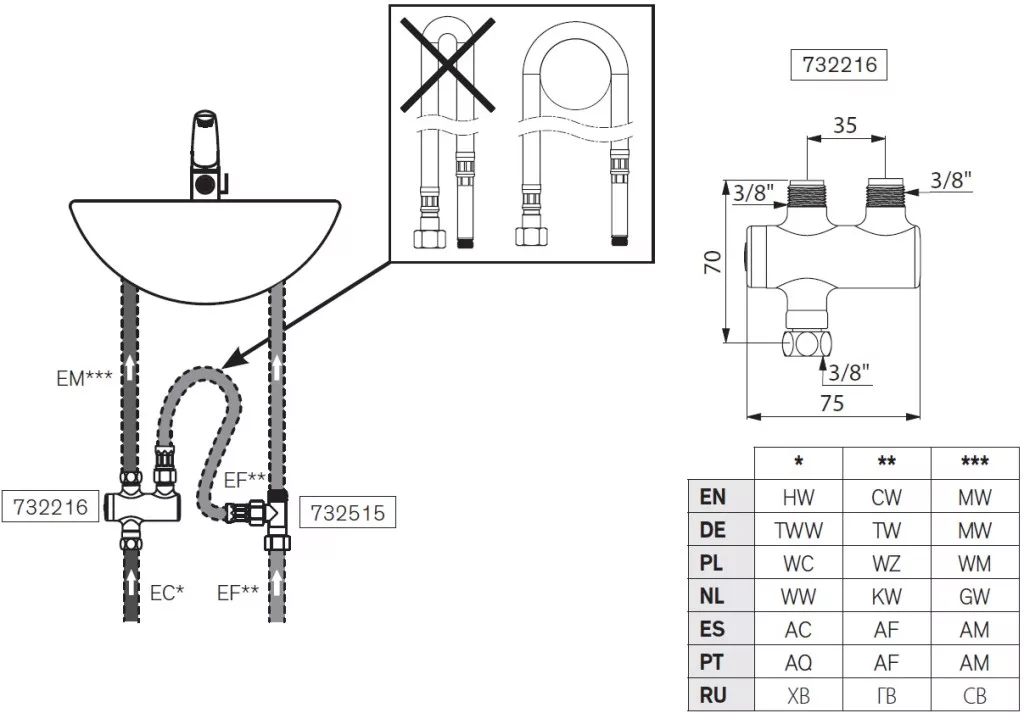

A speciális, fordított DELABIE Premix Nano termokeverő F3/8" ágára csatlakozik a forró víz, a távolabbi M3/8" ágára kerül a hideg víz, és a közelebbi M3/8" lesz a kevert ág, mely a csaptelep melegvíz ágának bekötőcsövére csatlakozik. Ezzel biztosítható, hogy a csaptelep forrázásgátlós melegvíz betáplálást kap, míg a hideg ág bekötése is egyszerűen megoldható a DEL732515 DELABIE flexibilis bekötő csővel. A bekötőcsővel együtt szerelt termokeverő szettben is kapható a DEL732230 cikkszám alatt.
DEL732216 termék tulajdonságai
Termék adatok
| Rendszer típusa | DELABIE PREMIX NANO termosztatikus keverőszelepek |
| Termék jellege | termosztatikus keverőszelep használati melegvíz keveréséhez |
| Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
| Felhasználási terület | Közösségi vizesblokkok, közületi mosdók |
Anyaghasználat
| Anyag | sárgaréz |
| Borítás | krómozott fényes |
Működési jellemzők
| Teljesítmény | A KV érték a 3 bar nyomásesés esetén érvényes maximális átfolyási értéket mutatja. KV 13 liter / perc |
| Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
| Vízátfolyás | 2 - 12 liter / perc |
| Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) forrázásgátlós - a kifolyás automatikusan eláll a hidegvíz ellátás megszűnésekor a termosztatikus keverőszelep üzemszerű működéséhez és a forrázásgátláshoz szükséges: 1) a bejövő meleg víz 55-85°C; 2) a bejövő hideg víz és meleg víz közti különbség min. 40°C; 3) a meleg víz és a kevert víz közti különbség min. 15°C 34 - 60 °C |
Kialakítás
| Extra | termikus sokk mód Nagy precizitással beállítható termosztatikus keverőszelep, amely képes tartani az előre beállított hőmérsékletet |
| Kialakítás | könnyen tisztítható higiénikus ergonomikus |
| Kifolyás | 1 db DELABIE zuhanycsaphoz (6L/p), vagy 2 db DELABIE kézmosó csaptelephez (3L/p) ajánlott, az átfolyási értékek figyelembevételével. M3/8 coll |
| Tartozékok | beépített szűrők és visszacsapó szelepek |
Szerelési adatok
| Vízbekötés | F3/8 + M3/8 coll |
| Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). |
| Szerelés | a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár DELABIE PREMIX NANO termosztatikus keverőszelepek telepítése előkevert ágas melegvíz oldalhoz |
Szabványok, engedélyek
| Szabvány | HSG274 Part 2 - Légionella baktérium meleg és hideg vizes rendszerekben EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei |
| Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60833-4/2021/KTEF - DELABIE Premix keverőszelepek |
Dimenziók, méretek
| Magasság | 70 mm |
| Tömeg | 0.39 kg |
| Szélesség | 75 mm |
Logisztikai részletek
| Kiszerelés | 1 db |
| Származási hely | Franciaország - FR |
| VTSZ | 84818011 |
Tervezői segédlet, letölthető file-ok

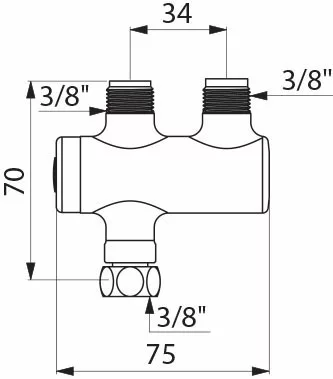

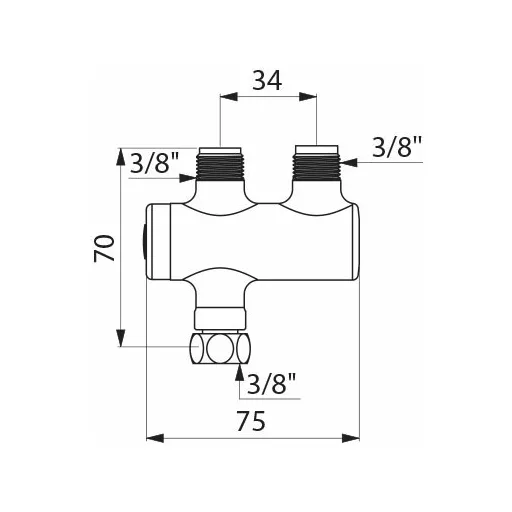

2D műszaki rajz
DEL732216 DWG fájl letöltése3D műszaki modell - Building information modeling (BIM)
DEL732216 RFA fájl letöltése
DEL732216 IFC fájl letöltése
DEL732216 GSM fájl letöltéseKérdése van a termékkel kapcsolatban?
