DELABIE TEMPOMATIC MIX 3 álló infracsap H-M vízre oldalsó keverőkarral, integrált elemekkel
Tervezői áttekintés

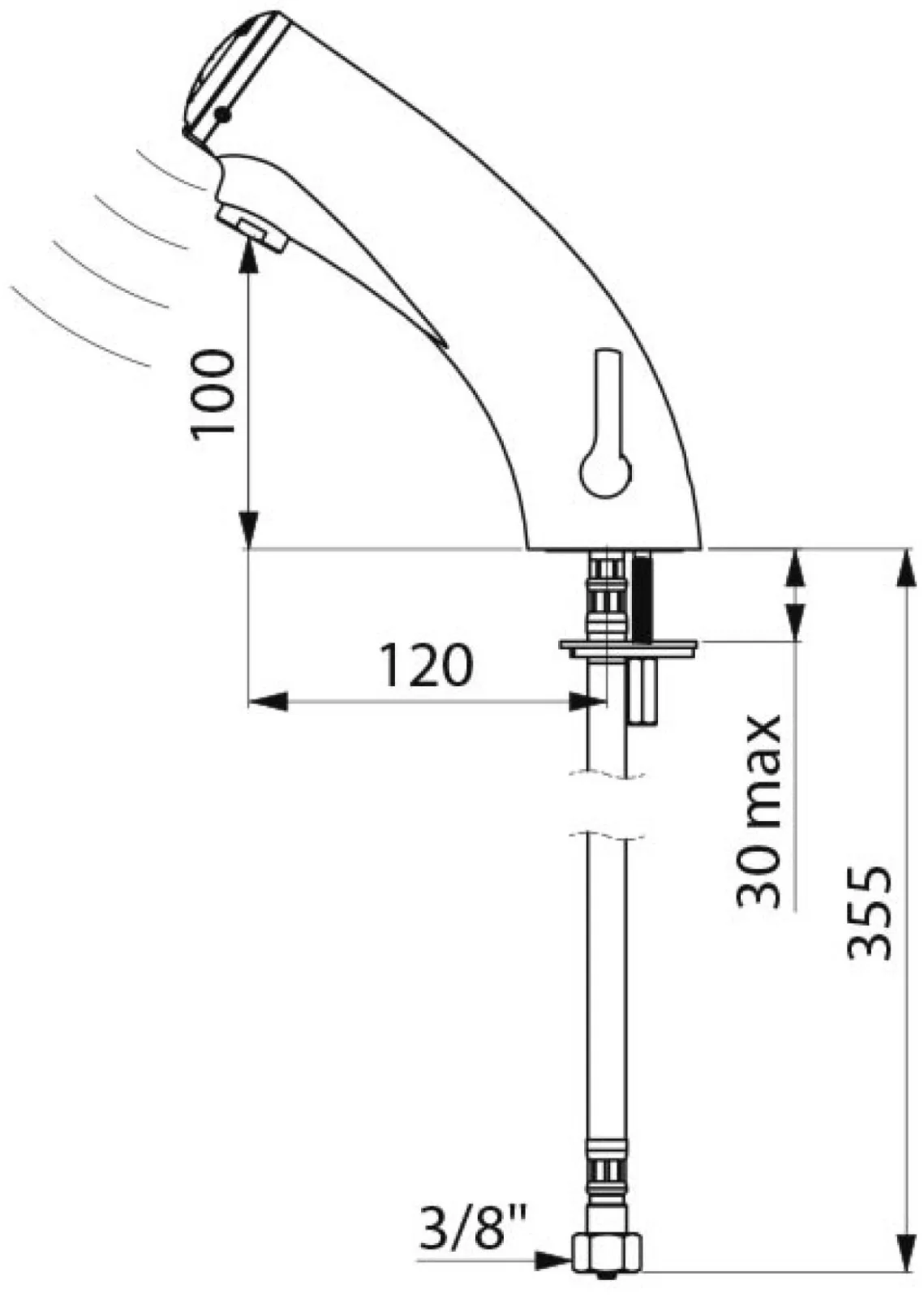

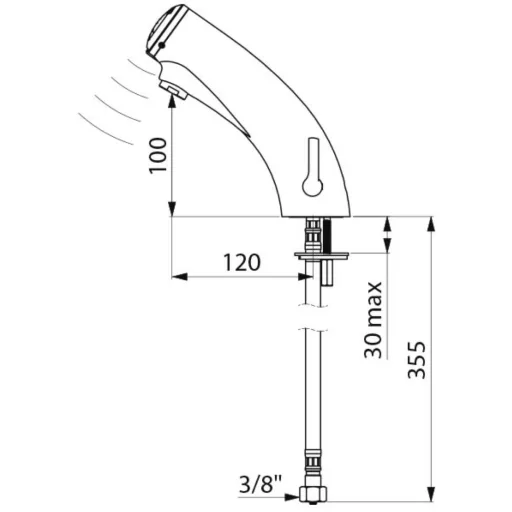

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- állítható vízátfolyás 1,5 liter / perc
- állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között; gyári beállítás: 3 liter / perc
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Kifolyás
- 100 mm
- ívelt kifolyóval; fix kifolyóval; speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel; a kifolyófej betét célszerszámmal kitekerhető, cserélhető; szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
Termék adatok4 paraméter
- Felhasználási terület
-
- Közösségi vizesblokkok, közületi mosdók
- Intézmények
- Vendéglátó egységek
- Irodák
- Rendszer típusa
-
- DELABIE TEMPOMATIC MIX 3 hideg-meleg vizes automata kézmosó csapok
- DELABIE automata csaptelep
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat2 paraméter
- Anyag
-
- sárgaréz
- Borítás
Működési jellemzők6 paraméter
- Működtetés
-
- önelzáró
- automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
- A szenzor automatikusan bekalibrálja az optimális érzékelési távolságot (GAIN) a kifolyó és a mosdókagyló között.
- A kifolyó végén elhelyezkedő aktív érzékelővel, mely optimalizálja a kezek érzékelését.
- Vízátfolyás
-
- állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között
- gyári beállítás: 3 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 350,000 használatra tesztelve
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
- A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá.
- Tápellátás
-
- elemes
- 223 típusú elemek
- integrált líthium elemmel, élettartama 3-6 év, kb. 350 000 használat
- 6 V
Kialakítás5 paraméter
- Kifolyás
-
- ívelt kifolyóval
- fix kifolyóval
- speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel
- a kifolyófej betét célszerszámmal kitekerhető, cserélhető
- szerszámmal letekerhető kifolyófej foglalat gyűrű, mellyel hozzáférhetővé és cserélhetővé válik a kifolyó betét
- 100 mm
- Kialakítás
-
- keverőkaros
- blokkolásgátlós
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- A pangó víz minimalizálására kifejlesztett szolenoid szelep és vezérlő elektronika a csaptelep testébe vannak integrálva.
- Extra
-
- 60 mp-es higiénés öblítés (duy flush) az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését, illetve megelőzi a vákuum kialakulását
- Csapfurat
-
- a hideg-meleg vizes csaptelephez szükséges csapfurat átmérője 35 mm
- Tartozékok
-
- beépített szűrők és visszacsapó szelepek
- speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak
Szerelési adatok4 paraméter
- Rögzítés
-
- álló
- 2 db rozsdamentes acél csavarral megerősített, vandálbiztos biztonsági rögzítéssel
- a TEMPOMATIC 3 csaptelepek talpa 56mm mélyen fekszik fel a mosdókagyló peremére, így rögzítése olyan mosdókagylókra lehetséges, melyek perem legalább 60mm mélységben sík felületet biztosít
- max. 30 mm
- Vízbekötés
-
- hideg-meleg vízre
- kevert vízre
- F3/8 coll
- Szerelés
-
- Az álló TEMPOMATIC 3 mosdó csaptelepek szerelése
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- A zárófedél rögzítése 2 db hernyócsavarral történik.
- Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Szabványok, engedélyek4 paraméter
- Szabvány
-
- CE
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- Engedély száma
- LEED besorolás
-
- 2 pont
- BREEAM besorolás
-
- 3 pont (kredit)
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84818011
További adatok4 paraméter
- Szín
-
- Tápellátás
-
- elemes
- Rögzítés módja
-
- álló
- Elzárócsapok
-
- nem
Fizikai tulajdonságok1 paraméter
- Kialakítás
-
- keverőkaros
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
Az álló TEMPOMATIC 3 mosdó csaptelepek szerelése
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). A zárófedél rögzítése 2 db hernyócsavarral történik. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Termékcsalád
Elérhető kivitelek
| Kialakítás | Cikkszám |
|---|---|
| kevert vizes | DEL442106 |
| keverőkaros | DEL492106 |
Alkalmazási területek
Alkalmazási példák
Termékbemutató
Videók
Részletek
Termékleírás
A DELABIE Tempomatic Mix 3 egy kiváló minőségű, infravörös technológiával működő mosdócsaptelep, amely lehetővé teszi az automata kézmosást. A tápellátást a kifolyóba integrált elemek biztosítják, így telepítése rendkívül egyszerű, nem igényel villanyszerelői munkát. Nem kell aggódni az elemek teljesítménye miatt sem, mivel az energiatakarékos csaptelep akár 3-6 évig is elüzemel a gyárilag biztosított elemekkel.
A hideg-meleg vizes mosdócsaptelep tökéletes választás minden olyan közeg számára, ahol fontos az egészséges és higiénikus környezet, például üzemi létesítmények, közintézmények, egészségügyi intézmények, bevásárlóközpontok és repülőterek számára.
Az infravörös érzékelőnek köszönhetően a mosdócsaptelep automatikusan elindítja a víz áramlását, ha valaki felé nyúl, így lehetővé teszi a higiénikus, érintés nélküli használatot. A meleg és hideg víz arányának beállítása egyszerűen kezelhető az oldalsó keverőkar segítségével, így mindenki számára kényelmes lehetőséget biztosít.
A DELABIE Tempomatic Mix 3 mosdócsaptelep tartós és ellenálló anyagokból készült - vastagon krómozott sárgaréz testje ellenáll a külső behatásoknak -, amelyek hosszú élettartamot és könnyű karbantartást biztosítanak. Az integrált elemek lehetővé teszik a csaptelep automata nyitását - zárását, és biztosítják a vízenergia-hatékony használatot. A mosdócsaptelep keverőkarja ergonomikusan tervezett, ami lehetővé teszi a könnyű használatot, még azok számára is, akiknek korlátozott mozgásképessége van.
A mosdócsaptelep egyszerű és gyors telepítése kényelmes és költséghatékony megoldást jelent a közösségi vizesblokkok modernizálásához.
A DELABIE Tempomatic Mix 3 mosdócsaptelep számos előnnyel rendelkezik, amelyek megkönnyítik az életét. Kényelmes, egyszerűen kezelhető, higiénikus és vízenergia-hatékony, így ideális választás minden olyan helyre, ahol fontos az egészség és a kényelem.
