Cikkszám:
DEL493510

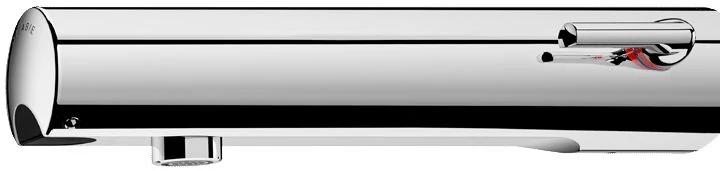

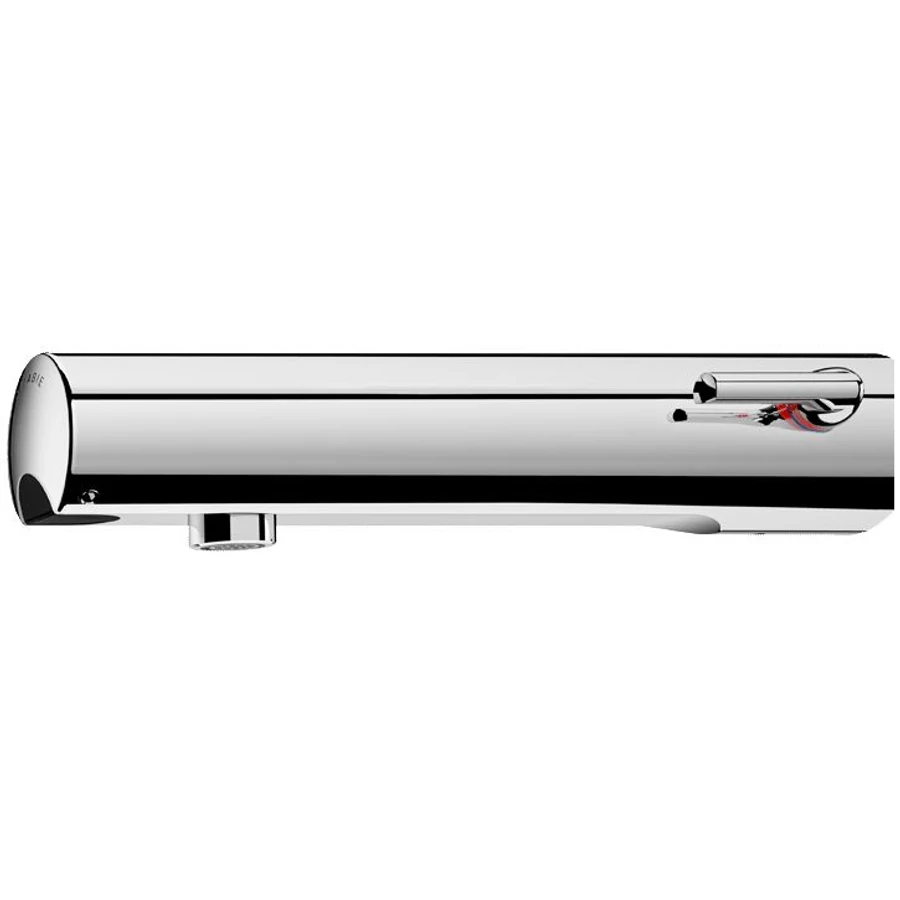

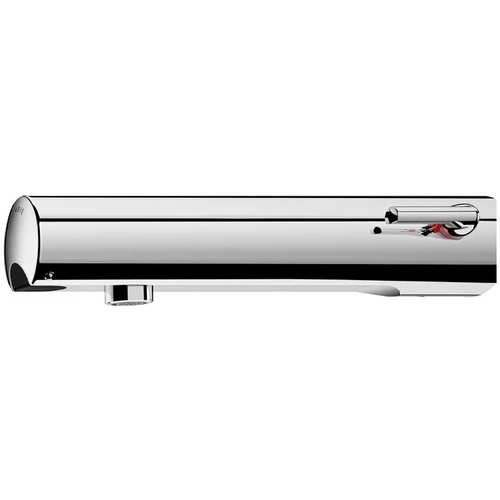

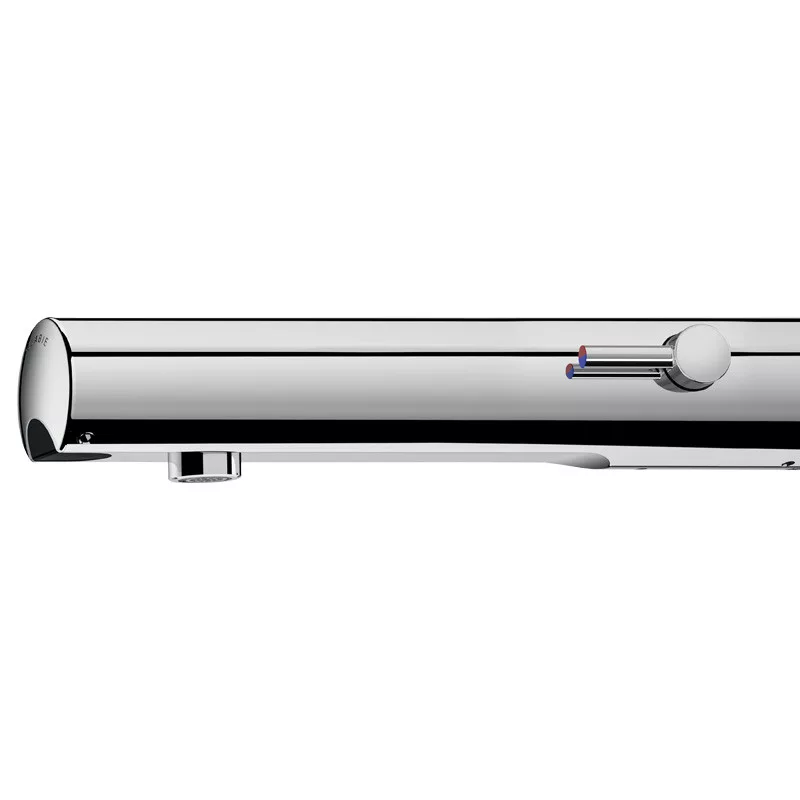

DELABIE TEMPOMATIC MIX 4 fali infracsap H-M vízre szervizfolyosós szereléshez, r.m. acél test, 190mm kifolyási benyúlás, hálózati
Automata csap H-M vízre hálózati táplálással szervizfolyosós szereléshez, DELABIE TEMPOMATIC MIX 4, 190mm kinyúlás, krómozott r.m. acél test, 230V. DEL493510
Rendelhető
253 820 Ft + ÁFA (322 351 Ft) / db
Tervezői áttekintés

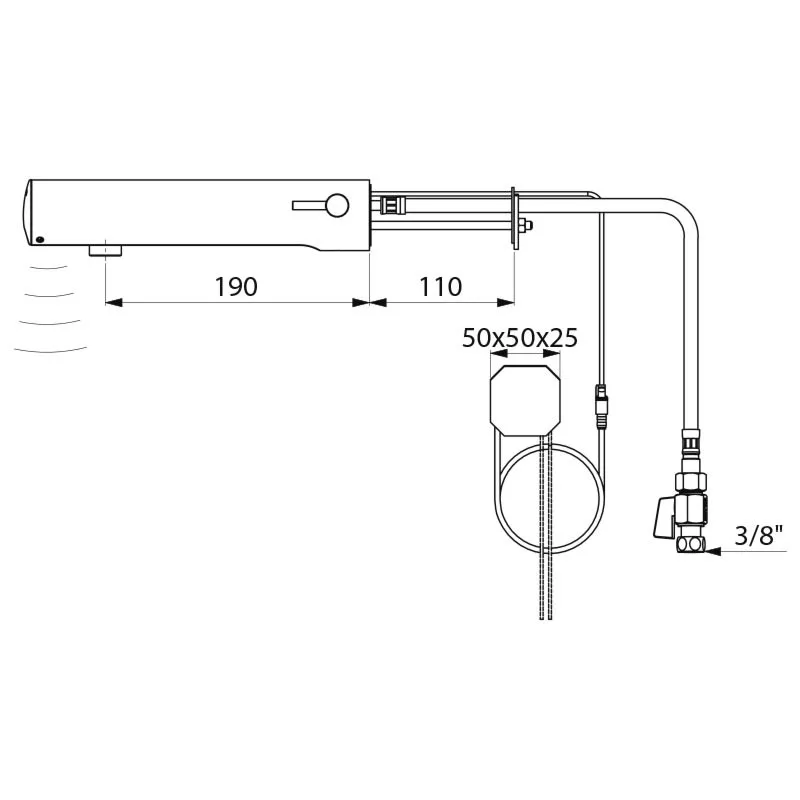

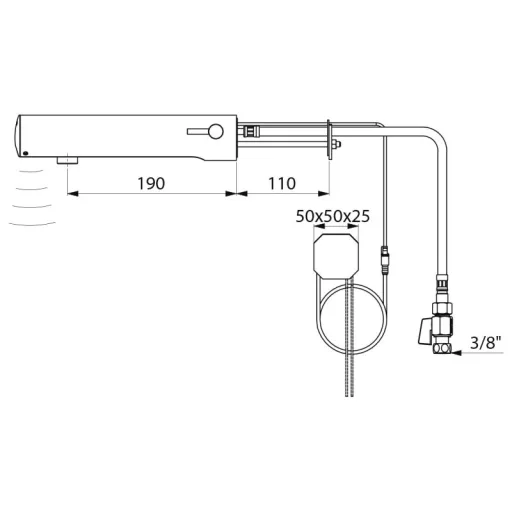

Műszaki rajz és kiemelt adatok
A beépíthetőség ellenőrzéséhez szükséges információk, egy helyen.
Nem méretarányos képernyős megjelenítés
- Vízátfolyás
- állítható vízátfolyás 1,5 liter / perc
- állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között; gyári beállítás: 3 liter / perc
- Üzemi nyomástartomány
- 1 bar
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar); ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Garancia
- 10 év
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Digitális tervezőasztal
Letöltések
Tervezői állományok és dokumentumok közvetlen letöltéssel.
CAD / BIM fájlok
Részletes specifikáció
Teljes műszaki adatlap
Kereshető paraméterek, részletes feltételek. A hosszú értékek is vágás nélkül olvashatók.
34 paraméter · 9 csoport
Termék adatok4 paraméter
- Felhasználási terület
-
- Oktatási intézmények
- Uszodák
- Élelmiszeripar
- Intézmények
- Kifejezetten nagy forgalmú közösségi helyiségekbe
- Rendszer típusa
-
- DELABIE TEMPOMATIC MIX 4 hideg-meleg vizes automata kézmosó csapok
- DELABIE automata csaptelep
- Garancia
-
- 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
- Gyártó
-
- DELABIE
Anyaghasználat3 paraméter
- Anyag
- Acél minősége
-
- AISI 304 - bakteriosztatikus
- Borítás
Működési jellemzők6 paraméter
- Működtetés
-
- önelzáró
- automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
- A szenzor automatikusan bekalibrálja az optimális érzékelési távolságot (GAIN) a kifolyó és a mosdókagyló között.
- A kifolyó végén elhelyezkedő aktív érzékelővel, mely optimalizálja a kezek érzékelését.
- A csaptelep olyan speciális, lézervezérlésű szenzorral van szerelve, amely kiszűri az egyéb jeleket, így például munkabiztonsági, fényvisszaverő mellényben is tökéletesen működik
- Vízátfolyás
-
- állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között
- gyári beállítás: 3 liter / perc
- Üzemi nyomástartomány
-
- az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
- ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
- Teljesítmény
-
- minimum 350,000 használatra tesztelve
- Maximum hőmérséklet
-
- állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
- A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá.
- Tápellátás
-
- 230V, hálózati
- a készülékhez szükséges transzformátor tartozék
Kialakítás4 paraméter
- Kifolyás
-
- egyenes kifolyóval
- fix kifolyóval
- speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel
- a kifolyófej betét célszerszámmal kitekerhető, cserélhető
- a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű
- Kialakítás
-
- keverőkaros
- vandálbiztos
- blokkolásgátlós
- könnyen tisztítható
- víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
- higiénikus
- ergonomikus
- A pangó víz minimalizálására kifejlesztett szolenoid szelep és vezérlő elektronika a csaptelep testébe vannak integrálva.
- Extra
-
- Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
- 60 mp-es higiénés öblítés (duy flush) az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését, illetve megelőzi a vákuum kialakulását
- Tartozékok
-
- beépített szűrők és visszacsapó szelepek
- csavarok, rögzítőelemek tartozék
- speciális PEX korrózióálló flexibilis csövek, szűrővel, amelyek tartósabbak, mint a hagyományos EPDM, és ellenállnak a termikus sokknak
Szerelési adatok4 paraméter
- Rögzítés
-
- rejtett csavarozással
- forgatásbiztos rögzítés
- lopásbiztos rögzítés

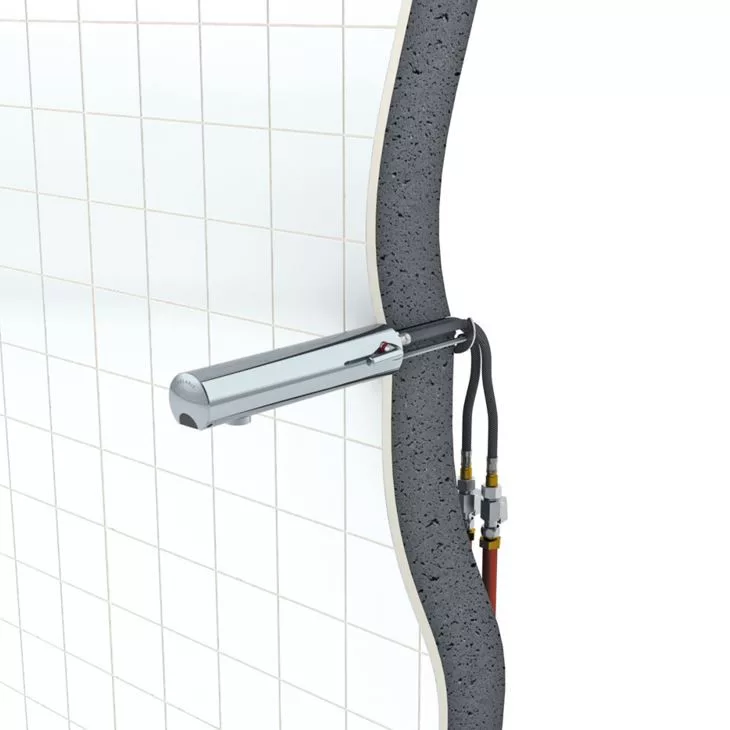

- fal mögötti rögzítéssel, szervizfolyosóhoz - a rögzítés méretre vágható külső menetes rúd segítségével történik, mely a termék tartozéka
- max. 110 mm
- Vízbekötés
-
- vízszintes
- hideg-meleg vízre
- rejtett vízbekötés
- hátsó
- fal mögötti vízbekötés
- F3/8 coll
- Szerelés
-
- A hideg-meleg vizes TEMPOMATIC MIX 4 panelokra és szervizfolyosókba szerelhető mosdó csaptelep szerelése
- a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár
- Karbantartás
-
- A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
- A zárófedél rögzítése 2 db hernyócsavarral történik.
- Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Szabványok, engedélyek4 paraméter
- Szabvány
-
- CE
- EN 61000-6-1:2007- Harmonizált szabvány
- EN 61000-6-3:2007- Harmonizált szabvány
- EN 62311:2008 - Harmonizált szabvány
- EN 60335-1:2013 - Harmonizált szabvány
- 2006/95/CE - Alacsony feszültség irányelv
- 2004/108/CE - Elektromágneses kompatibilitás
- EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
- LEED besorolás
-
- 4 pont - maximális
- BREEAM besorolás
-
- 5 pont (kredit) - maximális
Logisztikai részletek3 paraméter
- Kiszerelés
-
- 1 db
- Származási hely
-
- Franciaország
- VTSZ
-
- 84819000
További adatok5 paraméter
- Szín
-
- Tápellátás
-
- hálózati direkt bekötéssel
- Rögzítés módja
-
- szervizfolyósos
- Méret
-
- hosszú
- Elzárócsapok
-
- nem
Fizikai tulajdonságok1 paraméter
- Kialakítás
-
- keverőkaros
Nincs ilyen paraméter. Próbáljon rövidebb kifejezést, vagy törölje a keresést.
Beépítés és üzemeltetés
Szerelés és karbantartás
Külön kiemelve az üzembe helyezés előtti teendők és a rendszeres karbantartás.
Szerelési lépések
1. lépés
A hideg-meleg vizes TEMPOMATIC MIX 4 panelokra és szervizfolyosókba szerelhető mosdó csaptelep szerelése
Karbantartás
A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). A zárófedél rögzítése 2 db hernyócsavarral történik. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.
Termékcsalád
Elérhető kivitelek
| Tulajdonság | Elérhető kivitelek |
|---|---|
| Tápellátás | |
| Rögzítés módja | |
| Kialakítás | |
| Méret |
Alkalmazási területek
Alkalmazási példák
Oktatási intézményekUszodákÉlelmiszeriparIntézményekKifejezetten nagy forgalmú közösségi helyiségekbe
