Leírás és Paraméterek

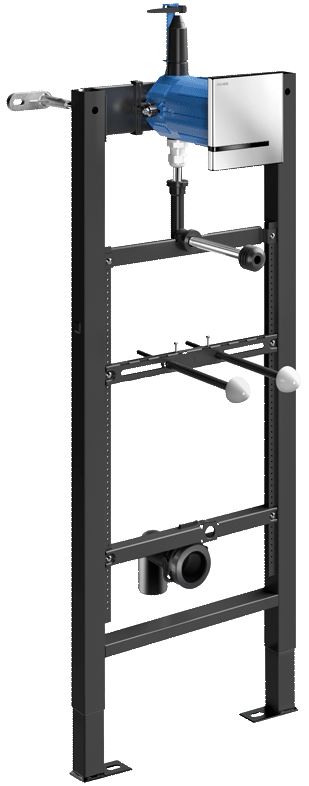

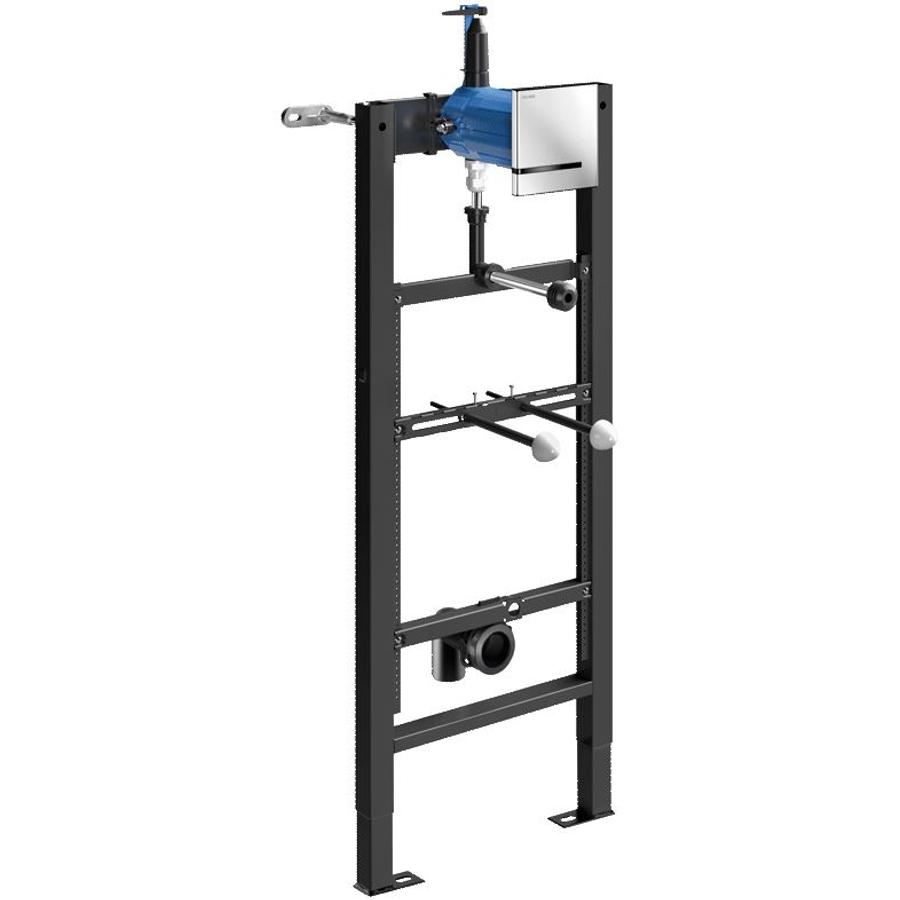

DELABIE TEMPOMATIC 4 automata piszoár öblítő rendszer leírása:
A TEMPOMATIC 4 öblítőszelep egy rendkívül víztakarékos megoldás a közösségi mosdók vizeldéi számára. Használatával minimálisra csökkenthető a pazarlás és ezáltal az üzemeltetési költség.
A piszoár öblítő tökéletes a nagy forgalmú mosdók számára, mivel rendelkezik egy úgynevezett "High-frequency mode" paraméterrel. Ez azt jelenti, hogy ha az utolsó használatot követő 30 másodpercen belül új felhasználó lép be a detekciós zónába, akkor a termék nem öblíti le a teljes vízmennyiséget, csak annak 1/3-át.
Ez a funkció nagyon hasznos például egy sportrendezvény félidejében, vagy egy bevásárlóközpontban.
Ha a mosdó hosszabb ideig nincs használatban, akkor az öblítőszelep, az utolsó öblítést követő 24 órával, automatikusan leöblíti magát. Ennek köszönhetően a szifon nem szárad ki és nem érkeznek vissza a kellemetlen szagok a csatornából.
A remek minőségű TEMPOMATIC 4 öblítőszelepre a gyártó 10 év garanciát vállal, mely a gyártási hibákra terjed ki.
DEL543006-DEL430016 termék tulajdonságai
Termék adatok
Rendszer típusa | DELABIE TEMPOMATIC 4 automata piszoár öblítő |
Termék jellege | piszoár szerelőkeret öblítőszeleppel |
Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
Felhasználási terület | Sportlétesítmények Oktatási intézmények Uszodák Élelmiszeripar Közösségi vizesblokkok, közületi mosdók Intézmények Vendéglátó egységek Egészségügy Irodák Üzemi higiénia Kifejezetten nagy forgalmú közösségi helyiségekbe |
Anyaghasználat
Anyag | acél rozsdamentes acél |
Borítás | fekete fényes |
Működési jellemzők
Működtetés | Bi-Stable elekronikus solenoid szeleppel, amely energia és víztakarékos, megakadályozza a víz stagnálását a rendszerben, az áramellátás megszűnése esetén automatikusan lezár önelzáró ütésálló és vandálbiztos infravörös jelenlét érzékelő automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít |
Üzemi nyomástartomány | ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges |
Vízátfolyás | gyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között |
Tápellátás | elemes 6 V |
Kialakítás
Extra | Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét 60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését Gyakori használat funkció: rövidített öblítés közvetlenül a használat után, majd hosszabban tartó öblítés az utolsó használatot követően indítás késleltető rendszer - az érzékelést követően nem lép működésbe azonnal az automatika, csak huzamosabb idejű használatot követően vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól |
Kialakítás | rozsdamentes acél előlappal vandálbiztos könnyen tisztítható ergonomikus víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus 145x145 mm előlap méret |
Kifolyás | 35 mm átmérőjű gumiharangos piszoár öblítőcsővel |
Tartozékok | vízmentesen záró szerelődoboz a termék tartalmazza a piszoár öblítő bekötőcsövet |
Szerelési adatok
Vízbekötés | 1/2 coll |
Rögzítés | beépített rejtett csavarozással lopásbiztos rögzítés padlóhoz és hátsó falhoz rögzítendő 100 - 280 mm szélesség között állítható rögzítési távolság |
Vízelvezetés | D = 50 mm |
Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei. |
Szerelés | A termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok. a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár előreszerelve csomagolt legalább 90 mm vastag, kizárólag teherhordó falhoz rögzíthető a teherhordó fal és a szerelőkeret közötti távolság 160 mm és 220 mm között állítható a beburkolt előtétfal vastagsága 13 - 110 mm között lehet |
Szabványok, engedélyek
Szabvány | NF D12-208 CE 2014/30/EU - Elektromágneses kompatibilitás 2014/35/EU - Alacsony feszültség irányelv EN 55014-1:2016 - Harmonizált szabvány EN 61000-3-2:2014 - Harmonizált szabvány EN 61000-3-3:2013 - Harmonizált szabvány EN 55014-2:2015 - Harmonizált szabvány EN 60335-1:2012+A11:2014 - Harmonizált szabvány |
Dimenziók, méretek
Mélység | 160-220 mm |
Méretek (SZxMAxMÉ) | 430.00 x 1,385.00 x 220.00 mm |
Tömeg | 12.00 kg |
Magasság | a szerelőkeret magassága +- 200 mm-t állítható, azaz 400 mm-nyi tartományban változtatható 985 - 1385 mm |
Szélesség | 430 mm |
Logisztikai részletek
Kiszerelés | 1 db |
Származási hely | Franciaország |
VTSZ | 84818019 |
Tervezői segédlet, letölthető file-ok
2D műszaki rajzDEL543006-DEL430016 DWG fájl letöltése
3D műszaki modell - Building information modeling (BIM)
DEL543006-DEL430016 RFA fájl letöltése
DEL543006-DEL430016 IFC fájl letöltése
Szerelődoboz | vízmentesen záró BOX |
Anyag | rozsdamentes acél |
Rendszer típusa - csapok, öblítőszelepek | TEMPOMATIC 4 |
Borítás | fényes |
Működtetés | automata |
Tápellátás | elemes |
Vízbekötés | 35mm gumiharangos |
