DELABIE TEMPOFIX 3 infra piszoár szerelőkeret, r.m. acél selyem előlap, hálózati, 1/2
452.700 Ft + ÁFA ( 574.929 Ft ) /
Menny.:db

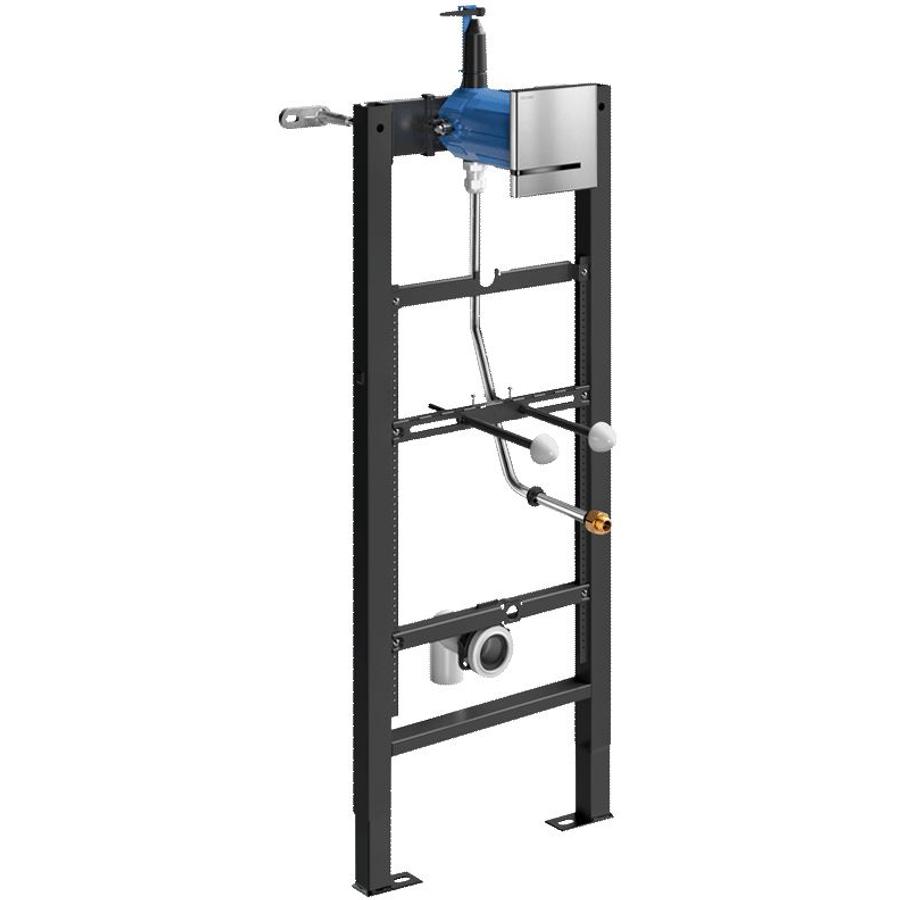

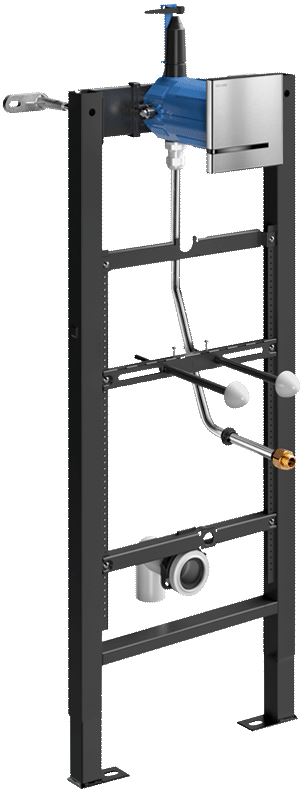

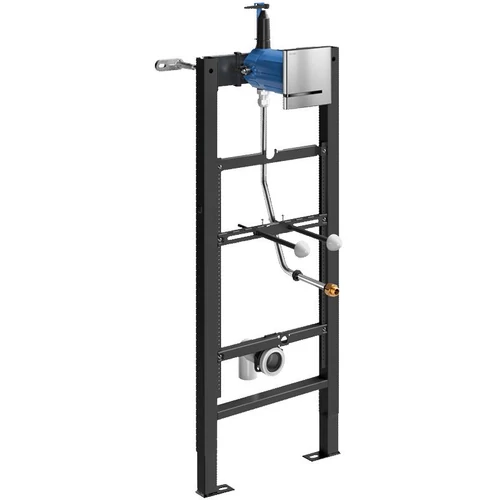

DELABIE TEMPOFIX 3 infra piszoár szerelőkeret, r.m. acél selyem előlap, hálózati, 1/2" öblítőfejes piszoárokhoz

452.700 Ft + ÁFA ( 574.929 Ft ) /
Menny.:db
Cikkszám: DEL543000D-DEL430000
Gyártó: DELABIE
Elérhetőség: Raktáron
Átlagos értékelés: Nem értékelt
Infra DELABIE TEMPOFIX 3 piszoár öblítő szerelőkeret rm acél selyem előlap, hálózati, 1/2” flexicsöves bekötésű öblítőfejes piszoárhoz. DEL543000D-DEL430000

Leírás és Paraméterek

DELABIE TEMPOMATIC 4 automata piszoár öblítő rendszer leírása:

A TEMPOMATIC 4 öblítőszelep egy rendkívül víztakarékos megoldás a közösségi mosdók vizeldéi számára. Használatával minimálisra csökkenthető a pazarlás és ezáltal az üzemeltetési költség.

A piszoár öblítő tökéletes a nagy forgalmú mosdók számára, mivel rendelkezik egy úgynevezett "High-frequency mode" paraméterrel. Ez azt jelenti, hogy ha az utolsó használatot követő 30 másodpercen belül új felhasználó lép be a detekciós zónába, akkor a termék nem öblíti le a teljes vízmennyiséget, csak annak 1/3-át.

Ez a funkció nagyon hasznos például egy sportrendezvény félidejében, vagy egy bevásárlóközpontban.

Ha a mosdó hosszabb ideig nincs használatban, akkor az öblítőszelep, az utolsó öblítést követő 24 órával, automatikusan leöblíti magát. Ennek köszönhetően a szifon nem szárad ki és nem érkeznek vissza a kellemetlen szagok a csatornából.

A remek minőségű TEMPOMATIC 4 öblítőszelepre a gyártó 10 év garanciát vállal, mely a gyártási hibákra terjed ki.

DEL543000D-DEL430000 termék tulajdonságai

Termék adatok


Rendszer típusaDELABIE TEMPOMATIC 4 automata piszoár öblítő
Termék jellegepiszoár szerelőkeret öblítőszeleppel
Garancia10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes
Felhasználási területSportlétesítmények
Oktatási intézmények
Uszodák
Élelmiszeripar
Közösségi vizesblokkok, közületi mosdók
Intézmények
Vendéglátó egységek
Egészségügy
Irodák
Üzemi higiénia
Kifejezetten nagy forgalmú közösségi helyiségekbe

Anyaghasználat


Anyagacél
rozsdamentes acél
Borításfekete
selyem matt

Működési jellemzők


MűködtetésBi-Stable elekronikus solenoid szeleppel, amely energia és víztakarékos, megakadályozza a víz stagnálását a rendszerben, az áramellátás megszűnése esetén automatikusan lezár
önelzáró
ütésálló és vandálbiztos infravörös jelenlét érzékelő
automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
Üzemi nyomástartományajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1,5 - 5 bar közötti nyomás szükséges
Vízátfolyásgyári beállítás: 0,15 l/mp, mely állítható 0,15 l/mp és 0,64 l/mp között
Tápellátás230V, hálózati
a készülékhez szükséges transzformátor tartozék

Kialakítás


ExtraStopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését
Gyakori használat funkció: rövidített öblítés közvetlenül a használat után, majd hosszabban tartó öblítés az utolsó használatot követően
indítás késleltető rendszer - az érzékelést követően nem lép működésbe azonnal az automatika, csak huzamosabb idejű használatot követően
vízálló dobozban - a vízmentesen záró szerelődoboz lényege, hogy szivárgás esetén kivezeti a vizet a BOX-ból az előlap alján lévő kis nyíláson át, ezáltal megóvja a falat az elázástól
Kialakításrozsdamentes acél előlappal
vandálbiztos
könnyen tisztítható
víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
higiénikus
ergonomikus
145x145 mm előlap méret
Kifolyás1/2"-os flexibilis piszoár öblítő bekötő csővel
Tartozékokvízmentesen záró szerelődoboz
a termék tartalmazza a piszoár öblítő bekötőcsövet

Szerelési adatok


Vízbekötés1/2 coll
Rögzítésbeépített
rejtett csavarozással
lopásbiztos rögzítés
padlóhoz és hátsó falhoz rögzítendő
100 - 280 mm szélesség között állítható rögzítési távolság
13 - 120 mm
VízelvezetésD = 50 mm
KarbantartásA szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
Karbantartáshoz és szereléshez könnyű hozzáférhetőséget biztosít a szerelődoboz. A biztonsági csavarokkal rögzített előlap levételével hozzáférhetővé válnak a szerelődobozon belül az elzárócsap, az átfolyásszabályzó és az öblítőmechanizmus részei.
SzerelésA termék két részben érkezik. 1. csomag - az előlap és a működtető mechanizmus előlapi része, melyek szerelési szempontból kevésbé érzékenyek; 2. csomag - a vízmentesen záró szerelődoboz, és a BOX-ban lévő finom, szenzitív öblítő- és vezérlőmechanizmusok.
a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása károsíthatja a terméket és garanciavesztéssel jár
előreszerelve csomagolt
legalább 90 mm vastag, kizárólag teherhordó falhoz rögzíthető
a teherhordó fal és a szerelőkeret közötti távolság 160 mm és 220 mm között állítható
a beburkolt előtétfal vastagsága 13 - 110 mm között lehet
DELABIE TEMPOMATIC 4 infra piszoár öblítő szerelése, DELABIE TEMPOFIX 3 szerelőkeretre

Szabványok, engedélyek


SzabványNF D12-208
CE
2014/30/EU - Elektromágneses kompatibilitás
2014/35/EU - Alacsony feszültség irányelv
EN 55014-1:2016 - Harmonizált szabvány
EN 61000-3-2:2014 - Harmonizált szabvány
EN 61000-3-3:2013 - Harmonizált szabvány
EN 55014-2:2015 - Harmonizált szabvány
EN 60335-1:2012+A11:2014 - Harmonizált szabvány

Dimenziók, méretek


Mélység160-220 mm
Méretek (SZxMAxMÉ)430.00 x 1,385.00 x 220.00 mm
Tömeg12.90 kg
Magassága szerelőkeret magassága +- 200 mm-t állítható, azaz 400 mm-nyi tartományban változtatható
985 - 1385 mm
Szélesség430 mm

Logisztikai részletek


Kiszerelés1 db
Származási helyFranciaország
VTSZ84818019

Szerelés:


A DELABIE TEMPOFIX 3 szerelésének első lépése a szerelőkeret magasságának beállítása, majd a keret stabilizálása a hátsó falhoz és a padlóhoz. Ehhez 10-es fúrószár használata szükséges.

A stabilizáló csavarok rögzítése 13-as kulccsal történik, fontos hogy megfelelő erősséggel legyenek a csavarok meghúzva. Ezután lehet a csatorna csatlakozót felpattintani a helyére.

A következő lépés, hogy beállítjuk a rögzítőszárak távolságát a piszoár ezen méretei szerint, Majd levesszük a bekötőcső tartókonzolját, amelyet majd a bekötőcső rögzítésekor szükséges használni.

Az öblítőszelep box csatlakozóit kell felhelyezni ezután, majd ennek segítségével rögzíteni az eszközt a szerelőkeret felső részén kialakított pontokba. Ha ez megvan, akkor csatlakoztassuk be a bekötőcsövet is, amelyet megfelelő erővel szükséges összekapcsolni az öblítőszeleppel. Öblítőfejes piszoárok esetében a bekötőcsövet a konzol gyűrűjén keresztül szükséges átvezetni.

Ezután csatlakozassuk be a bejövő víz ágát. A csőátmérőnek megfelelően a bekötő csatlakozót szélesebbre lehet vágni, ha szükséges. Amennyiben hálózati bekötésű az öblítőszelepünk, akkor a csatlakozó kábelt szükséges kivezetni a boxból. A védőkartont pedig helyezzük fel a boxra.

A szerelőkeret köré, ekkor lehet feltenni a rögzítőprofilt, majd leburkolni. Ekkor szükséges a megfelelő pontokon átvezetni azon részeit a terméknek, mely a rögzítéshez, öblítéshez és csatornához nélkülözhetetlen. Tehát a Box nyílását, a rögzítő szárakat, a bekötőcsövet és a csatorna nyílását.

Ezután szükséges az öblítőszelep átöblítése, melyet a zárószelep elfordításával tudunk megtenni, a kiáramló vizet egy arrra alkalmas edénybe gyűjtsük.

A következő lépés, hogy a bekötőcsövet és a Boxot méretre vágjuk, a Box esetében ehhez a rögzítőgyűrű felhelyezése szükséges, mivel a gyűrűre szükség van az előlap rögzítésénél.

A rögzítőgyűrűnél figyeljünk oda arra, hogy kellőképpen össze legyen pattintva.

Az előlap csatlakoztatása következik, a termék előre beállítva érkezik, így nincs szükség az elektronika külön paraméterezésére. A mágnesszelepet is ekkor kell beszerelni, amelynél nagyon fontos, hogy az elzárókupak ne maradjon a dobozban, hiszen ez biztosítja a piszoár esetében az elektronikus elzárást.

Tervezői segédlet, letölthető file-ok

2D műszaki rajz
DEL543000D-DEL430000 DWG fájl letöltése

Szerelődoboz vízmentesen záró BOX
Anyag rozsdamentes acél
Rendszer típusa - csapok, öblítőszelepek TEMPOMATIC 4
Borítás selyem matt
Működtetés automata
Tápellátás hálózati
Vízbekötés 1/2" öblítőfejes
