205.040 Ft + ÁFA ( 260.401 Ft )
Menny.:db

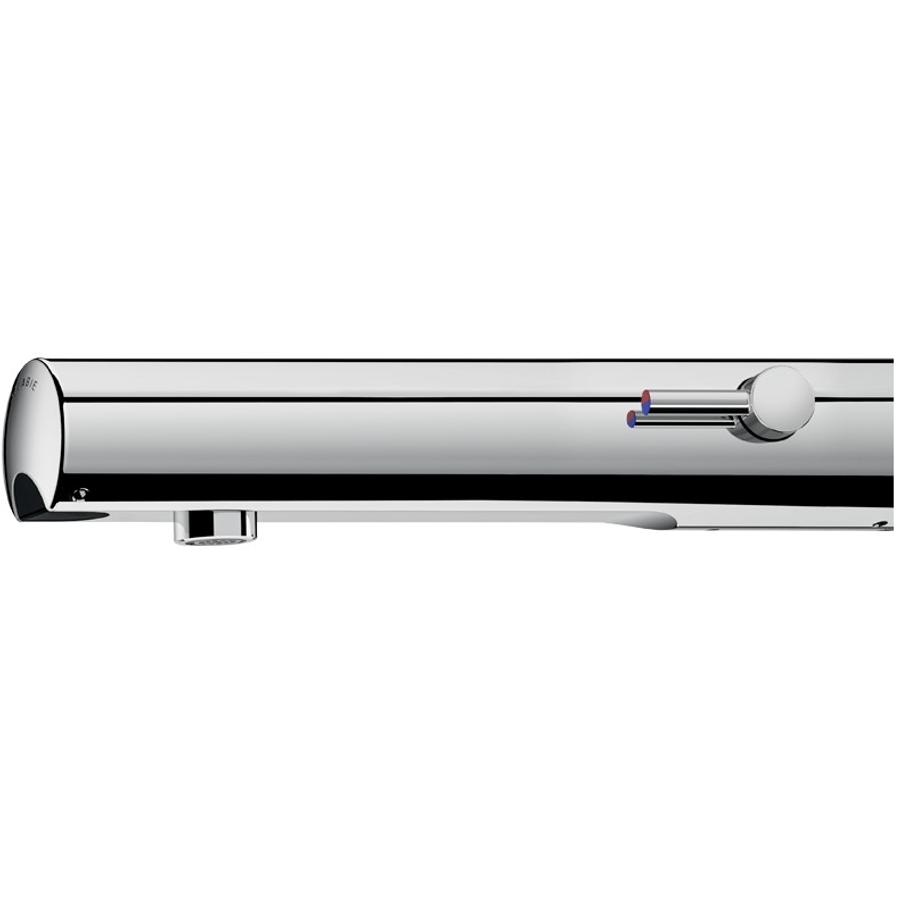

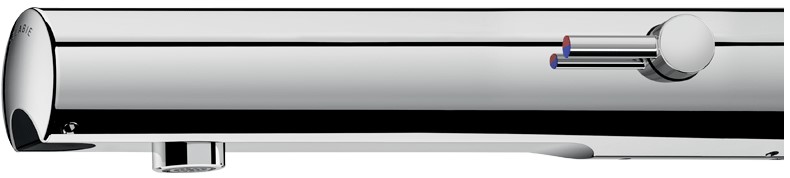

DELABIE TEMPOMATIC MIX 4 fali infracsap falon belüli konzolos H-M víz csatlakozásokkal, r.m. acél test, 220mm kifolyási benyúlás, elemes

205.040 Ft + ÁFA ( 260.401 Ft )
Menny.:db
Cikkszám: DEL493506
Gyártó: DELABIE
Elérhetőség: Rendelhető
Átlagos értékelés: Nem értékelt
Automata csaptelep H-M vízre falon belüli vízcsatlakozással, DELABIE TEMPOMATIC MIX 4, 220mm kinyúlás, krómozott r.m. acél test, 6V elemes. DEL493506

Leírás és Paraméterek

Termék adatok

Termék jellegemosdócsaptelep
Rendszer típusaDELABIE automata csaptelep
DELABIE TEMPOMATIC MIX 4 hideg-meleg vizes automata kézmosó csapok
Felhasználási területOktatási intézmények
Uszodák
Élelmiszeripar
Intézmények
Kifejezetten nagy forgalmú közösségi helyiségekbe
Garancia10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes

Anyaghasználat
Anyagrozsdamentes acél
Acél minőségeAISI 304 - bakteriosztatikus
Borításkrómozott fényes

Működési jellemzők
Működtetésönelzáró
automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít
A kifolyó végén elhelyezkedő aktív infravörös érzékelővel, mely optimalizálja a kezek érzékelését.
A szenzor automatikusan bekalibrálja az optimális érzékelési távolságot (GAIN) a kifolyó és a mosdókagyló között.
Vízátfolyásállítható vízátfolyás 1,5 liter / perc és 6 liter / perc között
gyári beállítás: 3 liter / perc
Üzemi nyomástartományaz üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar)
ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges
Teljesítményminimum 350,000 használatra tesztelve
Maximum hőmérsékletállítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható)
A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá.
Tápellátáselemes
123 típusú elemek
integrált líthium elemmel, élettartama 3-6 év, kb. 350 000 használat
6 V

Kialakítás
Kifolyásegyenes kifolyóval
fix kifolyóval
speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel
a kifolyófej betét célszerszámmal kitekerhető, cserélhető
a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű
Kialakításkeverőkaros
vandálbiztos
blokkolásgátlós
könnyen tisztítható
víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el
higiénikus
ergonomikus
A pangó víz minimalizálására kifejlesztett szolenoid szelep és vezérlő elektronika a csaptelep testébe vannak integrálva.
ExtraStopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét
60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését
Tartozékokbeépített szűrők és visszacsapó szelepek
csavarok, rögzítőelemek tartozék

Szerelési adatok
Rögzítésbeépített
fali, falon kívüli
rejtett csavarozással
forgatásbiztos rögzítés
lopásbiztos rögzítés
konzolos
max. 35 mm falvastagság
Vízbekötéshideg-meleg vízre
rejtett vízbekötés
alsó
felső
falon belüli vízbekötés
M1/2 coll
Szerelésa beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása károsíthatja a terméket és garanciavesztéssel jár
a beburkolt előtétfal vastagsága maximum 35 mm, a süllyesztési mélység a falsíktól számított 100 mm lehet
A hideg-meleg vizes TEMPOMATIC MIX 4 beépített mosdó csaptelep szerelése
KarbantartásA szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk).
A zárófedél rögzítése 2 db hernyócsavarral történik.
Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső.

Szabványok, engedélyek
SzabványCE
EN 61000-6-1:2007- Harmonizált szabvány
EN 61000-6-3:2007- Harmonizált szabvány
EN 62311:2008 - Harmonizált szabvány
EN 60335-1:2013 - Harmonizált szabvány
2006/95/CE - Alacsony feszültség irányelv
2004/108/CE - Elektromágneses kompatibilitás
EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei
LEED besorolás4 pont - maximális
BREEAM besorolás5 pont (kredit) - maximális

Dimenziók, méretek
Mélység220 mm kifolyási benyúlás

Logisztikai részletek
Kiszerelés1 db
Származási helyFranciaország
VTSZ848190

Szerelés:


A TEMPOMATIC 4 hideg- meleg vizes csaptelep, beépített kivitele elérhető hálózati és elemes táplálással. A doboz tartozékai az alábbiak, hálózati kivitel esetén ezt egészíti ki a elektromos box.

A falsík mögötti csatlakozáshoz a vízvezeték felső és alsó állásból is érkezhet és elvégezhető. Ügyeljünk arra, hogy a bejövő ág megfelelő módon legyen a csatlakozóhoz rögzítve.

Ezután történhet meg a konzol rögíztése csavarral, ügyelve arra, hogy a nyíl felfelé mutasson a konzolon, rögzített állapotban.A rögzítő csavarokat 2,5-ös imbuszkulccsal lehet meghúzni.

A következő lépés, hogy a konzolt fixáljuk a profilokhoz és ellenőrizzük. Ha szükséges és hálózati termékünk van, akkor helyezzük el a kábelt.

Helyezül el a távtartó gyűrűt és rögíztsük a burkolatot. 32 mm-es nyílásra van szükség.

A burkolat után csavarozzuk fel a külső csatlakozót a falba. Figyeljünk od a tömítőgyűrűkre, hogy ne maradjon a termék dobozában.

Végül helyezzük fel a csaptelet és vegyük le a fóliát a szenzorról.

A keverőkarnál elvégezhető a hőfokkorlátozó paraméterezése, ehhze elsőként fontos, hogy zárjuk el a bejövő ágat a terméken található elzárócsavarral!

Tervezői segédlet, letölthető file-ok

2D műszaki rajz
DEL493506 DWG fájl letöltése

Rendszer típusa - csapok, öblítőszelepek TEMPOMATIC 4
Rögzítés fali, falon kívüli
Tápellátás elemes
Vízbekötés hideg-meleg vízre
