Leírás és Paraméterek
DELABIE automata csaptelep rendszer leírása:
DEL493400 termék tulajdonságai
Termék adatok

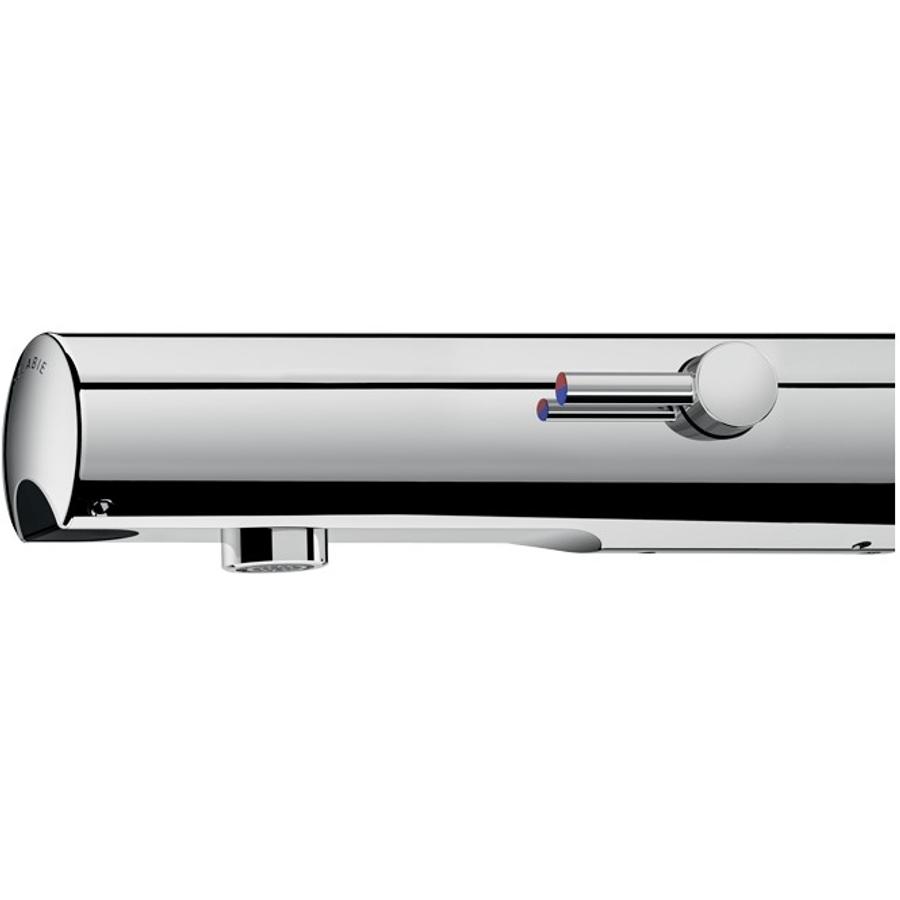

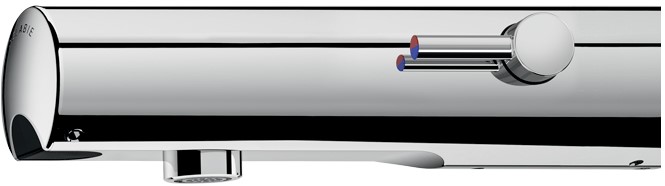

Rendszer típusa | DELABIE automata csaptelep DELABIE TEMPOMATIC MIX 4 hideg-meleg vizes automata kézmosó csapok |
Termék jellege | mosdócsaptelep |
Garancia | 10 év telephelyi garancia, mely a gyártási hibákra vonatkozik, a kopó alkatrészekre, illetve a helytelen üzemeltetésből fakadó hibákra nem érvényes |
Felhasználási terület | Oktatási intézmények Uszodák Élelmiszeripar Intézmények Kifejezetten nagy forgalmú közösségi helyiségekbe |
Anyaghasználat
Acél minősége | AISI 304 - bakteriosztatikus |
Anyag | rozsdamentes acél |
Borítás | krómozott fényes |
Működési jellemzők
Működtetés | önelzáró automata (szenzoros, infrás) - az érintésmentes használat maximális higiéniát biztosít A szenzor automatikusan bekalibrálja az optimális érzékelési távolságot (GAIN) a kifolyó és a mosdókagyló között. A kifolyó végén elhelyezkedő aktív érzékelővel, mely optimalizálja a kezek érzékelését. |
Teljesítmény | minimum 350,000 használatra tesztelve |
Üzemi nyomástartomány | az üzemszerű működéshez a hidegvíz és melegvíz ágak között maximum 1 bar eltérés lehetséges (az ajánlott nyomáskülönbség 0,5 bar) ajánlott nyomás 3 bar - az átfolyási értékek minden esetben 3 bar dinamikus nyomás esetén érvényesek, a rendeltetésszerű használathoz pedig 1 - 5 bar közötti nyomás szükséges |
Vízátfolyás | állítható vízátfolyás 1,5 liter / perc és 6 liter / perc között gyári beállítás: 3 liter / perc |
Tápellátás | 230V, hálózati |
Maximum hőmérséklet | állítható biztonsági hőmérséklet határolóval (beépítéskor szerelő által állítható) A biztonsági hőfok korlátozó a csaptelep oldalsó keverőkarjába van beépítve, és annak levételével válik elérhetővé, állíthatóvá. |
Kialakítás
Extra | Stopcock - beépített elzárócsap, mely lehetővé teszi az öblítőszelep egyedi elzárást, illetve szabályozza a vízátfolyás mértékét 60 mp-es higiénés öblítés az utolsó használatot követő 24 órával, mely segíti a legionella és a Pseudomonas aeruginosa kialakulásának megelőzését |
Kialakítás | keverőkaros vandálbiztos blokkolásgátlós könnyen tisztítható víztakarékos - a termék használatával a hagyományos mechanikus csaptelepekhez és öblítőszelepekhez képest jelentős vízmegtakarítás érhető el higiénikus ergonomikus A pangó víz minimalizálására kifejlesztett szolenoid szelep és vezérlő elektronika a csaptelep testébe vannak integrálva. |
Kifolyás | egyenes kifolyóval fix kifolyóval speciális hostaform műanyagból készült vízkőtaszító vízsugárvető kifolyó betéttel a kifolyófej betét célszerszámmal kitekerhető, cserélhető a csaptelep testéhez fixen rögzített, nem letekerhető kifolyófej foglalat gyűrű |
Tartozékok | beépített szűrők és visszacsapó szelepek a falon belüli rögzítőkonzol és a hálózati bekötéshez szükséges transzformátor nem része a terméknek, azt külön szükséges megrendelni - rendelési szám: DEL484012 |
Szerelési adatok
Vízbekötés | hideg-meleg vízre rejtett vízbekötés alsó felső falon belüli vízbekötés M1/2 coll |
Rögzítés | beépített fali, falon kívüli rejtett csavarozással forgatásbiztos rögzítés lopásbiztos rögzítés konzolos max. 35 mm falvastagság |
Karbantartás | A szelepek belső alkatrészeinek tisztítása évente legalább egyszer szükséges. Az esetleges szennyeződések és a vízkő eltávolításával megóvhatók a kopóalkatrészek (pl.: tömítőgyűrűk). A zárófedél rögzítése 2 db hernyócsavarral történik. Könnyen karbantartható - a csaptelep leszerelése nélkül kívülről hozzáférhető a csaptelep belső. |
Szerelés | a beburkolt előtétfal vastagsága maximum 35 mm, a süllyesztési mélység a falsíktól számított 100 mm lehet a beüzemelést megelőzően kötelezően elvégzendő a bejövő vízcsövek teljes körű átöblítése (PURGE) a gyártási, vágási, hegesztési és szerelési munkák során képződő lebegő szennyeződés eltávolításának érdekében - ennek elmaradása esetén a szelepbe kerül az építési törmelék, ami károsíthatja a terméket és garanciavesztéssel jár A hideg-meleg vizes TEMPOMATIC MIX 4 beépített mosdó csaptelep szerelése |
Szabványok, engedélyek
Szabvány | CE EN 61000-6-1:2007- Harmonizált szabvány EN 61000-6-3:2007- Harmonizált szabvány EN 62311:2008 - Harmonizált szabvány EN 60335-1:2013 - Harmonizált szabvány 2006/95/CE - Alacsony feszültség irányelv 2004/108/CE - Elektromágneses kompatibilitás EN 1717:2001 - Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei |
Engedély száma | ivóvízbiztonsági engedély NNK határozat nyilvántartási száma: 60827-5/2021/KTEF - Elektromos csaptelepek DELABIE TEMPOMATIC 4 és beépített, vízzáró fali DELABIE BINOPTIC csapok |
BREEAM besorolás | 5 pont (kredit) - maximális |
LEED besorolás | 4 pont - maximális |
Dimenziók, méretek
Mélység | 160 mm kifolyási benyúlás |
Tömeg | 1.40 kg |
Logisztikai részletek
Kiszerelés | 1 db |
Származási hely | Franciaország |
VTSZ | 848190 |
Tervezői segédlet, letölthető file-ok
2D műszaki rajzDEL493400 DWG fájl letöltése
3D műszaki modell - Building information modeling (BIM)
DEL493400 GSM fájl letöltése
Rendszer típusa - csapok, öblítőszelepek | TEMPOMATIC 4 |
Rögzítés | fali, falon kívüli |
Tápellátás | hálózati |
Vízbekötés | hideg-meleg vízre |
